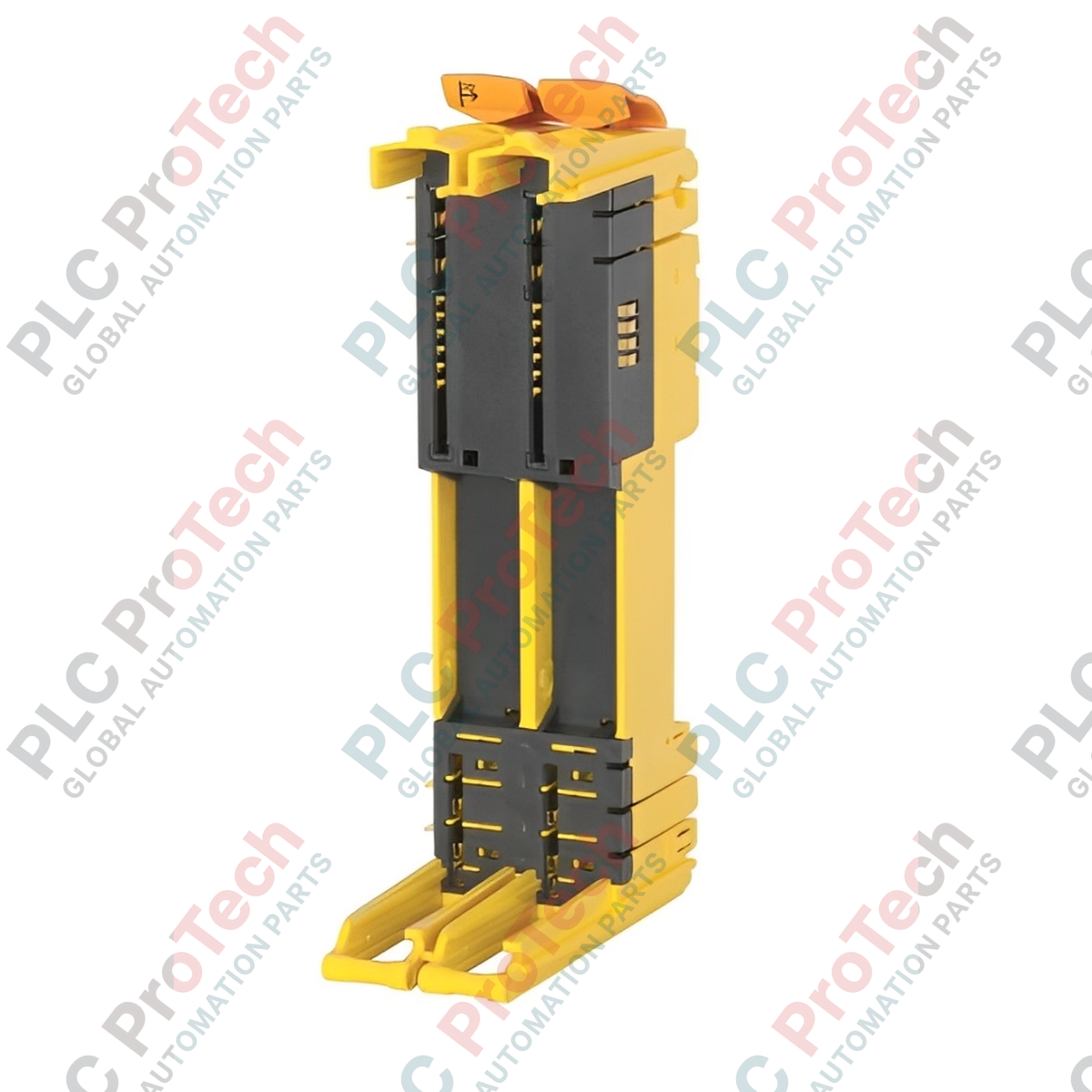

ماژول باس منبع تغذیه B&R X20BM23، سری X20

مرور کلی محصول

 X20BM23 (X20BM23) به‌عنوان یک ماژول باس تغذیه تخصصی در معماری پربازده  B&R X20 System عمل می‌کند. این ماژول که برای محیط‌های صنعتی demanding مانند ماشین‌کاری دقیق CNC، فرآوری مواد غذایی و توزیع برق در مقیاس بزرگ طراحی شده است، به‌طور ویژه برای پذیرش واحدهای منبع تغذیه  X20 SafeIO ساخته شده است. طراحی عملکردی حیاتی آن تضمین می‌کند که تغذیه داخلی I/O در سمت چپ قطع شود و امکان ایزولاسیون الکتریکی هدفمند و مدیریت بخش‌بندی‌شده توان در سراسر بک‌پلین فراهم گردد.  X20BM23 با تسهیل توزیع دقیق ولتاژ و محافظت از مدارهای ایمنی پایین‌دست، نقشی حیاتی در کاهش توقف‌های برنامه‌ریزی‌نشده سیستم و تضمین انطباق با الزامات ایمنی عملکردی در خطوط خودکار پیچیده ایفا می‌کند.

معماری سخت‌افزار و بخش‌بندی توان

 X20BM23 فراتر از یک ریل نصب ساده است؛ این ماژول یکی از اجزای بنیادی ماژولار بودن سیستم X20 محسوب می‌شود. تمایز فنی اصلی آن، وجود  تغذیه داخلی I/O قطع‌شده در سمت چپ است. این ویژگی به مهندسان اجازه می‌دهد گروه‌های پتانسیل مستقل را در یک ایستگاه I/O واحد ایجاد کنند.

• ایزولاسیون پتانسیل: از انتشار نویز الکتریکی یا خطاها در سراسر بک‌پلین جلوگیری می‌کند.

• یکپارچه‌سازی SafeIO: برای ماژول‌های ایمنی عملکردی B&R که در آن‌ها مسیرهای تغذیه اضافی الزامی هستند، بهینه‌سازی شده است.

• یکپارچگی باس: ارتباط داده‌ای پرسرعت را در سراسر X2X Link حفظ می‌کند و هم‌زمان لایه توزیع فیزیکی توان را به‌دقت مدیریت می‌نماید.

مشخصات فنی

پرسش‌های متداول فنی

ویژگی «قطع‌شده در سمت چپ» چه تأثیری بر چیدمان تابلو دارد؟

 X20BM23 عملاً یک مدار توان جدید را برای ماژول‌های I/O متصل به خود و ماژول‌های سمت راست آن آغاز می‌کند. این ماژول باس داخلی 24 VDC ورودی از سمت چپ را به‌صورت مکانیکی و الکتریکی قطع می‌کند و به شما اجازه می‌دهد بدون ایجاد اختلال در بخش‌های قبلی، تغذیه جدید یا پتانسیل ولتاژ متفاوتی اعمال کنید.

آیا می‌توان از این ماژول با ماژول‌های استاندارد غیرایمنی X20 استفاده کرد؟

اگرچه این ماژول به‌طور ویژه برای پشتیبانی از ماژول‌های منبع تغذیه  SafeIO طراحی شده است، از نظر فیزیکی با سیستم X20 سازگاری دارد. بااین‌حال، ارزش مهندسی اصلی آن هنگام استفاده در عملکردهای ابزار دقیق ایمنی (SIF) آشکار می‌شود؛ یعنی جایی که استانداردهای ISO 13849-1 به نواحی تغذیه مجزا نیاز دارند.

حداکثر ظرفیت جریان کنتاکت‌های عبوری چقدر است؟

این ماژول برای  بار مجاز کنتاکت 10 A درجه‌بندی شده است. عبور از این حد می‌تواند باعث تخریب حرارتی کانکتورهای باس شود. همیشه مصرف جریان کل ماژول‌های پایین‌دست را محاسبه کنید تا آستانه 10 A نقض نشود.

مهندسی میدانی و بهترین روش‌های نصب

• هم‌راستاسازی ماژول: هنگام نصب  X20BM23 روی ریل DIN، مطمئن شوید لغزنده قفل‌شونده جانبی کاملاً جمع شده باشد. اعمال فشار به ماژول می‌تواند به پین‌های آبکاری‌شده با طلا در X2X Link آسیب برساند؛ این پین‌ها به ناهم‌راستایی حساس هستند.

• مدیریت حرارتی: در تابلوهای پرتراکم، حداقل 20 mm فضای خالی در بالا و پایین ایستگاه X20 حفظ کنید. از آنجا که ماژول از جریان حداکثر 10 A پشتیبانی می‌کند، ممکن است گرمایش مقاومتی موضعی ایجاد شود؛ اطمینان حاصل کنید دمای هوای محیط از 55 deg C بیشتر نشود.

• تداوم اتصال زمین: اطمینان حاصل کنید ریل DIN از فولاد آبکاری‌شده با روی یا مس ساخته شده باشد (از آلومینیوم استفاده نکنید) تا از طریق کنتاکت اتصال زمین پشتی ماژول، مسیر کم‌امپدانسی به زمین فراهم شود.

دوام صنعتی و قابلیت اطمینان

 X20BM23 برای شرایط سخت صنایع سنگین ساخته شده است. محفظه آن از ترموپلاستیک‌های مرغوب مقاوم در برابر بخارات شیمیایی و ارتعاش ساخته شده است. تحمل رطوبت بدون میعان تا 95٪، این ماژول را برای کاربردهای فراساحلی و اقلیم‌های گرمسیری مناسب می‌کند؛ مشروط بر اینکه محفظه درجه IP مناسب را حفظ کند. افزون بر این، درجه‌بندی کنتاکت 10 A حاشیه ایمنی قابل‌توجهی برای پیکربندی‌های پرتراکم I/O فراهم می‌کند و پایداری بلندمدت را در چرخه‌های تولید پیوسته 24/7 تضمین می‌نماید.
