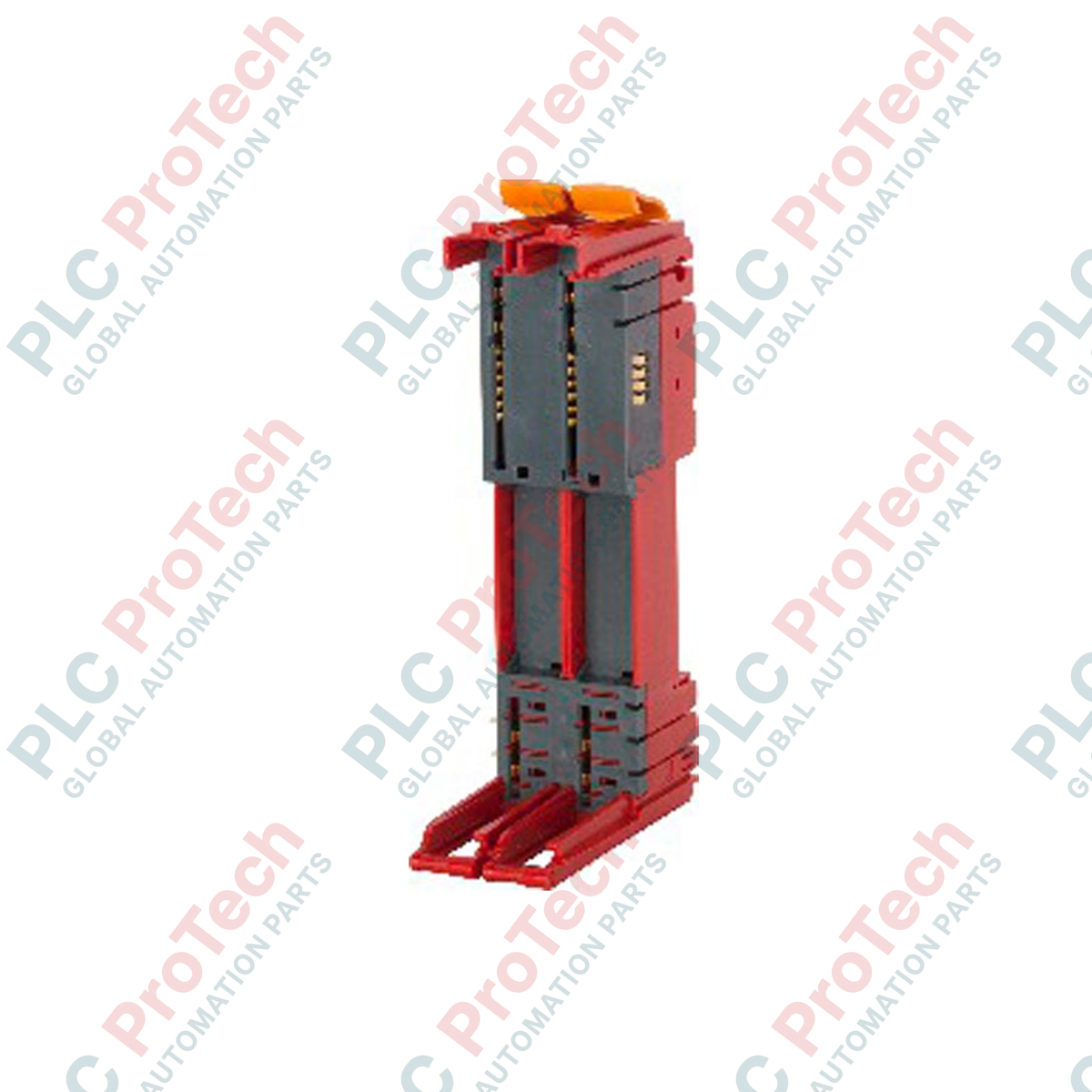

ماژول پایه گذرگاه منبع تغذیه سری X20 مدل B&R X20BM32

مرور کلی محصول

X20BM32 (X20BM32) یک ماژول باس با عملکرد بالا است که به‌عنوان ستون فقرات ساختاری و الکتریکی سیستم B&R X20 عمل می‌کند. این ماژول یک پایه باس تغذیه تخصصی است که برای تسهیل توزیع منبع تغذیه داخلی I/O در بک‌پلین X20 طراحی شده است. برخلاف ماژول‌های باس استاندارد، X20BM32 طوری مهندسی شده است که پیوستگی منبع تغذیه داخلی I/O را به سمت چپ حفظ کند و یکپارچه‌سازی بدون وقفه توان را برای ماژول‌های بعدی فراهم آورد. طراحی مقاوم و ظرفیت جریان بالای آن، این ماژول را برای کاربردهای صنعتی سنگین مانند خطوط مونتاژ خودرو، ماشین‌آلات نساجی و سیستم‌های بسته‌بندی پرسرعت ضروری می‌کند؛ کاربردهایی که در آن‌ها به حداقل رساندن افت ولتاژ و تضمین یکپارچگی باس برای حفظ زمان کارکرد عملیاتی حیاتی است.

توزیع توان و منطق بک‌پلین

X20BM32 چیزی فراتر از یک ریل نصب غیرفعال است؛ این ماژول بخشی فعال از لایه مدیریت توان سیستم X20 محسوب می‌شود. این ماژول به‌طور ویژه برای مدیریت بارهای جریان بالا طراحی شده است، در حالی که مصرف توان آن روی باس داخلی ناچیز باقی می‌ماند.

• تداوم توان داخلی: این ماژول تضمین می‌کند که منبع تغذیه داخلی I/O به سمت چپ متصل باقی بماند و جریان توان بدون وقفه در میان گروهی از ماژول‌ها برقرار باشد.

• ظرفیت بار بالا: این ماژول با داشتن بار مجاز کنتاکت 10 A می‌تواند از چندین اسلایس I/O پرتوان بدون اضافه‌بار حرارتی پشتیبانی کند.

• مصرف انرژی پایین: با مصرف توان باس تنها 0.13 W، این ماژول فشار بسیار کمی بر منبع داخلی سیستم وارد می‌کند و انرژی بیشتری را برای پردازش منطقی و ارتباطات در دسترس می‌گذارد.

مشخصات فنی

پرسش‌های متداول فنی

«بار مجاز کنتاکت 10 A» چه مزیتی برای طراحی سیستم من دارد؟

مقدار نامی 10 A به X20BM32 امکان می‌دهد به‌عنوان یک گره توزیع توان مقاوم عمل کند. این مقدار تضمین می‌کند که حتی هنگام سوئیچینگ فرکانس‌بالای یک رک کامل از ماژول‌های خروجی 24 VDC، کنتاکت‌های بک‌پلین بتوانند جریان تجمعی را بدون گرم‌شدن مقاومتی یا افت ولتاژ تحمل کنند.

آیا برای نصب در ارتفاع زیاد محدودیت خاصی وجود دارد؟

برای نصب در ارتفاع حداکثر 2000 m بالاتر از سطح دریا، ماژول با ظرفیت کامل کار می‌کند. برای ارتفاع‌های بیش از 2000 m، باید کاهش ظرفیت دمایی معادل 0.5 deg C به ازای هر 100 m اعمال شود. این امر کاهش ظرفیت خنک‌کاری هوای رقیق‌تر در محیط‌های مرتفع را جبران می‌کند.

آیا X20BM32 با I/O ایمن و استاندارد سازگار است؟

بله. X20BM32 پایه فیزیکی و الکتریکی سیستم X20 را فراهم می‌کند. اگرچه این ماژول یک ماژول باس استاندارد است، توانایی آن در عبور دادن جریان 10 A باعث می‌شود برای ماژول‌های I/O ایمن پرمصرف و همچنین اسلایس‌های دیجیتال و آنالوگ استاندارد مناسب باشد.

راهنمای مهندسی و نصب در محل

• ارت‌کردن ریل DIN: X20BM32 برای هم‌پتانسیل‌سازی به ریل DIN متکی است. اطمینان حاصل کنید که از ریل فولادی آبکاری‌شده با روی استفاده می‌کنید و خود ریل نیز با یک هادی کم‌امپدانس به شینه ارت اصلی تابلو متصل شده باشد تا از خطاهای باس ناشی از EMI جلوگیری شود.

• قفل مکانیکی ماژول: هنگام جا زدن ماژول I/O روی X20BM32، به صدای مشخص «کلیک» توجه کنید. بررسی ثانویه زبانه‌های قفل نارنجی نیز توصیه می‌شود؛ اگر ماژول کاملاً در جای خود ننشسته باشد، ارتباط X2X Link ممکن است ناپایدار شود.

• توجه به جهت نصب: اگرچه این ماژول از نصب عمودی پشتیبانی می‌کند، به یاد داشته باشید که حداکثر دمای محیط برای نصب عمودی معمولاً 10 deg C کمتر از نصب افقی است؛ دلیل آن «اثر دودکشی» ناشی از بالا رفتن گرماست. جریان هوای کافی را در قسمت پایین رک فراهم کنید.

مزایای مهندسی

X20BM32 در مقایسه با کانکتورهای باس پلاستیکی استاندارد، پایداری مکانیکی بالاتری ارائه می‌دهد. کنتاکت‌های داخلی با روکش طلا برای اطمینان‌پذیری بالا در چرخه‌های متعدد طراحی شده‌اند و حتی در محیط‌های صنعتی مرطوب با رطوبت نسبی حداکثر 95% بدون میعان در برابر اکسیدشدن مقاومت می‌کنند. حفاظت IP20 و دامنه گسترده دمای کاری این ماژول (-25 تا +60 deg C) آن را به گزینه‌ای «نصب و فراموش‌کردن» برای سازندگان ماشین‌آلات جهانی تبدیل می‌کند که محصولات خود را به اقلیم‌های گوناگون صادر می‌کنند. عرض دقیق 12.5 mm آن تضمین می‌کند که فضای اشغال‌شده در تابلو کنترل تا حد امکان فشرده باقی بماند، بدون آنکه توانایی تحمل توان کاهش یابد.
