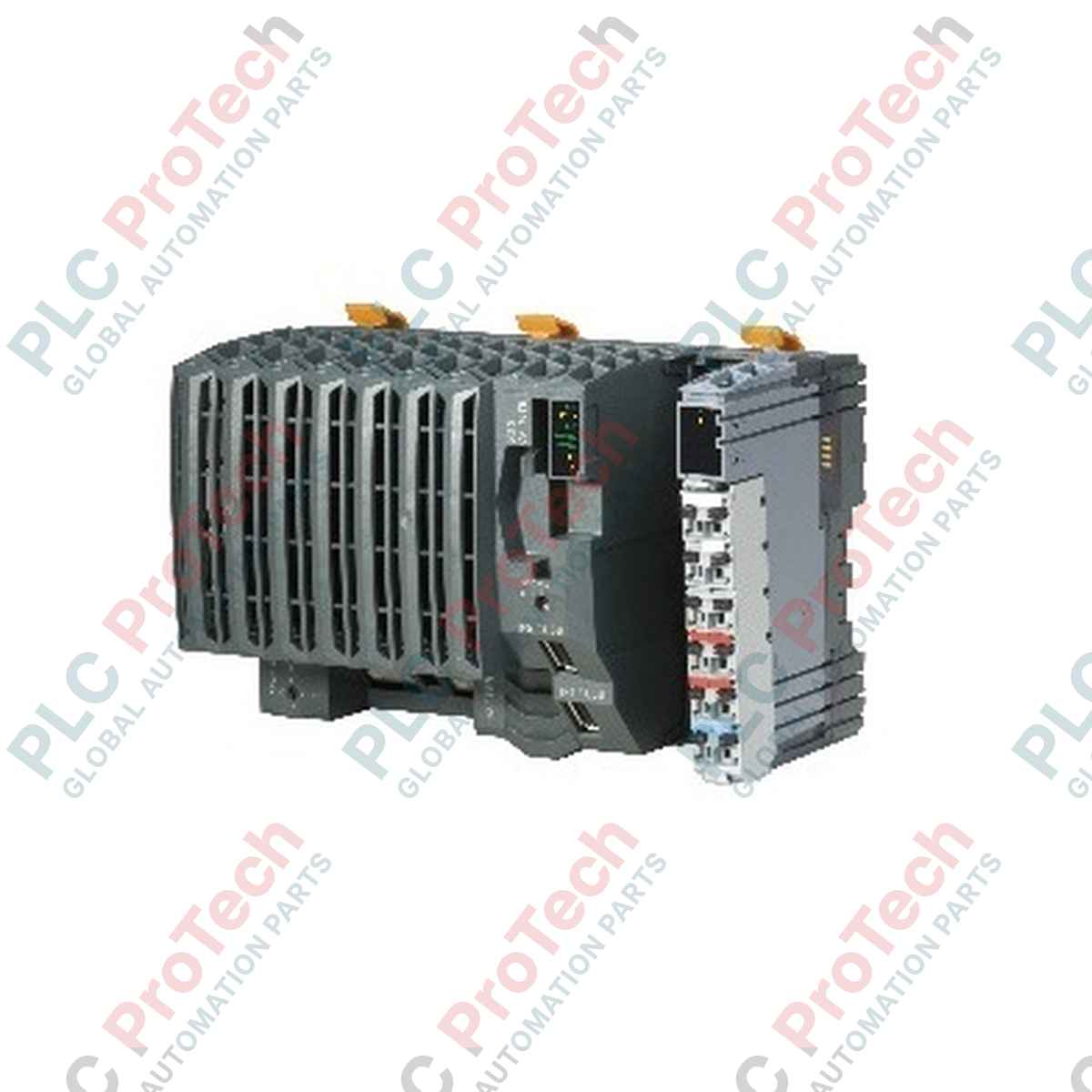

ماژول CPU پی‌ال‌سی سیستم X20 مدل B&R X20CP1685

SKU X20CP1685

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: B&R
شماره محصول: X20CP1685
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول CPU با عملکرد بالا
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: تقریباً ۱۵۰ میلی‌متر × ۹۹ میلی‌متر × ۸۵ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

مروری بر کنترلر پیشرو در بازار

این X20CP1685 (X20CP1685) به‌عنوان یک موتور پردازش صنعتی ممتاز در اکوسیستم اتوماسیون ماژولار B&R X20 فعالیت می‌کند. این واحد پردازش مرکزی که برای هدایت حلقه‌های فرایندی پرسرعت و محاسبات الگوریتمی سنگین طراحی شده است، در استقرارهای حیاتی در صنایع تولیدی، نیروگاه‌های دریایی و زیرساخت‌های پالایش نفت عملکرد مطلوبی دارد. این واحد با بهره‌گیری از ریزپردازنده Intel Atom E3915 با فرکانس ۸۰۰ مگاهرتز، در کنار یک هم‌پردازنده اختصاصی ورودی/خروجی پس‌زمینه، گلوگاه‌های اسکن را حذف می‌کند تا چرخه‌های وظیفه قطعی در مقیاس میکروثانیه حفظ شوند. ترکیب SRAM ماندگار و فضای ذخیره‌سازی eMMC مقاوم تضمین می‌کند که متغیرهای عملیاتی و ماتریس‌های دستور ساخت در زمان نوسان ناگهانی شبکه برق حفظ شوند و خسارت‌های ناشی از توقف تولید در تأسیسات تولید خودکار به‌طور چشمگیری کاهش یابد.

معماری سخت‌افزار و پیکربندی فنی

معماری محاسباتی اصلی از یک واحد محاسبات ممیز شناور (FPU) داخلی برای انجام سریع محاسبات ممیز شناور ۶۴بیتی بهره می‌برد؛ قابلیتی حیاتی برای همگام‌سازی پیچیده حرکت چندمحوره. توپولوژی ارتباطی تمرکز اصلی این ماژول کنترلی است: این ماژول به رابط یکپارچه Master POWERLINK V2 مجهز است که به‌عنوان گره مدیریتی (نوع ۴) عمل می‌کند تا شبکه‌های بلادرنگ همگام را از طریق زنجیره نظرسنجی-پاسخ مدیریت کند. برای یکپارچه‌سازی افقی کارخانه، یک درگاه اترنت گیگابیتی مجزا، مسیریابی داده‌های SCADA و ERP با پهنای باند بالا را به‌صورت مستقل انجام می‌دهد. توزیع میدانی از باس بک‌پلین Master لینک X2X اختصاصی استفاده می‌کند که توان ماژول‌های I/O محلی را تا ۷ W تأمین می‌کند و از پیکربندی‌های تغذیه ثانویه موازی یا افزونه به‌طور کامل پشتیبانی می‌کند. یک شیار ماژولار امکان توسعه را فراهم می‌کند تا مهندسان بتوانند رابط‌های فیلدباس مانند CANopen، Profibus DP یا DeviceNet را بدون تعویض CPU اصلی اضافه کنند.

مشخصات فنی مهندسی

پارامتر	جزئیات مشخصات
مدل	X20CP1685
برند	B&R (اتوماسیون)
مبدأ	اتریش
نوع ماژول	واحد پردازش مرکزی (CPU)
کد شناسایی B&R	0xF9EB
فناوری پردازنده	Intel Atom E3915 (با فرکانس ۸۰۰ مگاهرتز) همراه با FPU
حافظه سیستم	۵۱۲ مگابایت LPDDR4 SDRAM
ذخیره‌سازی ماندگار	۱ مگابایت SRAM (۵۱۲ کیلوبایت اختصاص‌یافته به متغیرهای ماندگار)
فلش برنامه	۱ گیگابایت eMMC (داخلی) / ۱× شیار CompactFlash (خارجی)
رده دوام حافظه فلش	در مجموع ۴۰ ترابایت داده نوشته‌شده (۲۰٬۰۰۰ چرخه پاک‌کردن-نوشتن)
کوتاه‌ترین زمان اجرای چرخه	۲۰۰ میکروثانیه
زمان چرخه اجرای دستورالعمل	۰٫۰۰۲۸ میکروثانیه
باس سریال (IF1)	۱× RS232 از طریق ترمینال X20TB12 (حداکثر ۱۱۵٫۲ کیلوبیت‌برثانیه)
رابط‌های شبکه	۱× اترنت گیگابیتی (IF2)، ۱× POWERLINK V2 (IF3)
درگاه‌های جانبی	۲× USB 2.0 نوع A (حداکثر ۰٫۵ A برای هر درگاه)
خروجی باس بک‌پلین	Master لینک X2X، خروجی نامی ۷ W
ولتاژ ورودی اصلی	۲۴ VDC (محدوده مجاز: ۱۹٫۲ تا ۳۰ VDC)
حداکثر توان ورودی	۳۶ W (CPU / لینک X2X)
توان ورودی بخش I/O	۲۴ VDC (حداکثر توان ورودی ۲۴۰ W، ظرفیت بار کنتاکت ۱۰ A)
ایزولاسیون الکتریکی	جداسازی گالوانیکی: شبکه‌های اترنت، POWERLINK و X2X
ابعاد (W × ارتفاع × عمق)	۱۵۰ میلی‌متر × ۹۹ میلی‌متر × ۸۵ میلی‌متر
وزن خالص	۰٫۵ کیلوگرم
وزن حمل	۲٫۰ کیلوگرم
دمای کاری	افقی: -25 تا 60 deg C / عمودی: -25 تا 50 deg C
حفاظت محیطی	IP20
گواهی دریایی	مورد تأیید ABS (انجمن کشتیرانی آمریکا)

پرسش‌های متداول عملیاتی

آیا رسانه ذخیره‌سازی نرم‌افزار سیستم‌عامل در بسته ماژول گنجانده شده است؟

خیر. اگرچه پردازنده دارای 1 GB فلش eMMC داخلی است، سیستم بوت اصلی و منطق کاربردی محلی به یک کارت CompactFlash سازگار نیاز دارند. این کارت باید بر اساس نیازهای ثبت داده در زمان اجرای سامانه اتوماسیون، جداگانه انتخاب و خریداری شود.

CPU چگونه با خراب‌شدن حافظه ناشی از تداخل الکترومغناطیسی یا تابش آلفا مقابله می‌کند؟

ساختار LPDDR4 SDRAM با ظرفیت 512 MB از قابلیت کامل کد تصحیح خطای (ECC) پیاده‌سازی‌شده در سخت‌افزار برخوردار است. این ساختار خطاهای تک‌بیتی حافظه را به‌صورت خودکار و در زمان واقعی شناسایی و اصلاح می‌کند و از خراب‌شدن داده‌ها و تله‌های ناگهانی CPU در حین کار مداوم جلوگیری می‌کند.

برای محافظت از مسیرهای توزیع توان یکپارچه، استفاده از چه فیوز خارجی‌ای الزامی است؟

منطق اصلی CPU و مدارهای X2X Link دارای فیوزهای الکترونیکی داخلی و غیرقابل‌تعویض هستند. بااین‌حال، مسیر منبع تغذیه ورودی/خروجی سنگین که می‌تواند تا 240 W جریان مصرف کند، برای محافظت از کنتاکت‌های ترمینال داخلی در برابر خطاهای اضافه‌جریان، به یک فیوز خطی کندسوز خارجی با ظرفیت حداکثر 10 A نیاز دارد.

دستورالعمل‌های مهندسی میدانی و ایمنی

مدیریت حرارتی و چیدمان‌های کاهش ظرفیت: X20CP1685 از طراحی خنک‌کاری همرفتی بدون فن استفاده می‌کند. برای تضمین جریان هوای بدون مانع، حداقل فاصله آزاد 30 mm در بالا و پایین مجموعه ماژول حفظ کنید. هنگام نصب افقی، دمای هوای محیط نباید از 60 deg C بیشتر شود. در چیدمان‌های عمودی روی ریل DIN، کاهش ظرفیت سخت‌گیرانه حداکثر دمای محیط را به 50 deg C محدود می‌کند. در ارتفاع‌های بالاتر از 2000 m، به‌دلیل کاهش چگالی هوا، منحنی‌های کاهش خطی دما را اعمال کنید.
نگهداری باتری و کالیبراسیون ساعت: ساعت بلادرنگ غیرفرّار (RTC) برای بافرسازی داده‌ها هنگام قطع برق سیستم، از یک سلول لیتیومی داخلی استفاده می‌کند. باتری در چرخه‌های بار معمولی، عمر کاری 4 ساله دارد. اگر سیستم کنترل در دمای محیط متوسط 23 deg C بدون برق باقی بماند، برای جلوگیری از ازدست‌رفتن متغیرهای ماندگار، سلول باتری را هر 2 سال تعویض کنید. وضعیت باتری را از طریق ثبات‌های وضعیت باتری در نرم‌افزار Automation Studio یا LED عیب‌یابی فیزیکی روی برد پایش کنید.
پروتکل شیلدینگ و ایزولاسیون گالوانیکی: اگرچه مدارهای Ethernet، POWERLINK و X2X Link دارای ایزولاسیون گالوانیکی داخلی هستند، شیلد تمام کابل‌های ارتباطی را در نقطه ورود به محفظه کنترل، با استفاده از بست‌های اتصال زمین کم‌امپدانس، به زمین متصل کنید. ترمینال اتصال زمین عملکردی را مستقیماً با استفاده از یک تسمه مسی کوتاه و ضخیم به صفحه نصب ریل DIN متصل کنید تا از اختلال نویز فرکانس بالا در اجرای کلاس وظایف پرسرعت 200 us جلوگیری شود.
