تولیدکننده: B&R
شماره محصول: X20DOF322
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول خروجی دیجیتال کانال
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

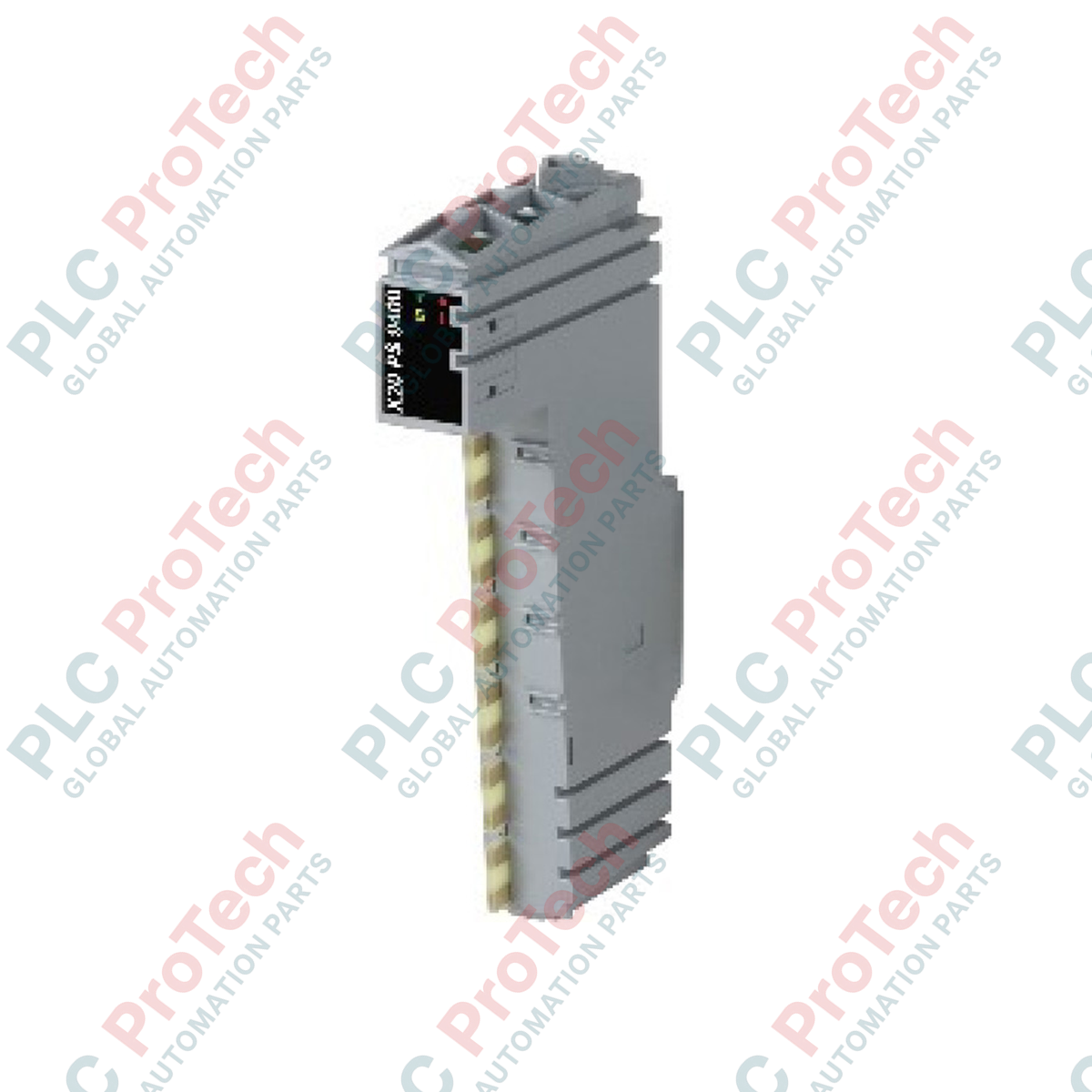

X20DOF322 (X20DOF322) یک ماژول خروجی دیجیتال با چگالی بالا است که برای معماری سیستم مدولار B&R X20 طراحی شده است. این ماژول برای انتقال سیگنالهای کنترل در تولید صنعتی از جمله خطوط مونتاژ خودکار، جابجایی مواد با سرعت بالا و کنترل چندمحوره تجهیزات جانبی طراحی شده و 16 کانال خروجی دیجیتال مستقل ارائه میدهد. هر کانال برای سیمکشی نوع منبع با توپولوژی اتصال تکسیم پیکربندی شده است که به طور قابل توجهی پیچیدگی سیمکشی تابلو را کاهش میدهد. برای اطمینان از عملکرد قوی در محیطهای سخت، این ماژول دارای حفاظت حرارتی داخلی، دیودهای آزادسوار داخلی برای مدیریت بارهای القایی و مانیتورینگ تشخیصی در زمان واقعی است که آن را به راهحلی قابل اعتماد برای توالیهای قفل ایمنی حیاتی و کنترل عملگرها تبدیل میکند.
این ماژول تعادلی بین چگالی بالای خروجی و ویژگیهای پیشرفته تشخیصی و حفاظتی برقرار میکند تا حداکثر زمان کارکرد سیستم و طول عمر سختافزار را تضمین کند.
سوئیچینگ با چگالی بالا: 16 خروجی FET منبعدار را در یک اسلایس واحد ادغام میکند و نسبت خروجی به فضای اشغال شده را برای تابلوهای کنترل فشرده بهینه میسازد.
حفاظت داخلی: دارای حفاظت حرارتی داخلی در صورت جریان بیش از حد یا اتصال کوتاه است و چرخه بازنشانی خودکار تقریباً 10 میلیثانیه (بسته به دمای ماژول) دارد.
مدیریت بار القایی: مجهز به دیود آزادسوار داخلی (کلمپ در حدود 45 ولت DC) برای مدیریت مؤثر گذراهای سوئیچینگ القایی و محافظت از مرحله خروجی در هنگام راهاندازی سلونوئیدها یا کنتاکتورها است.
تشخیص پیشرفته: وضعیت تشخیصی اختصاصی هر کانال را با تأخیر 10 میلیثانیه برای فیلتر کردن خطا ارائه میدهد و وضعیت «اجرای ماژول/خطا» را از طریق نشانگرهای LED و رجیسترهای نرمافزاری برای ادغام سریع در نمایشگرهای تشخیصی HMI/SCADA ماشین فراهم میکند.
| ویژگی | مشخصات |
| مدل | X20DOF322 |
| برند | B&R (برنکر + راینر) |
| کانالهای خروجی | 16 (اتصال منبع) |
| ولتاژ نامی | 24 ولت DC (-15% / +20%) |
| جریان خروجی نامی | 0.5 آمپر به ازای هر کانال (8 آمپر کل) |
| تاخیر سوئیچینگ | <300 میکروثانیه (از 0 به 1 / از 1 به 0) |
| مقاومت RDS(on) | 140 میلیاهم |
| جریان اوج اتصال کوتاه | <3 آمپر |
| دمای کاری | -25 تا 60 درجه سانتیگراد (افقی) |
| درجه حفاظت | IP20 |
| کد شناسایی B&R | 0xC0EA |
| وزن حمل و نقل | 2 کیلوگرم |
آیا این ماژول برای بارهای القایی به دیود فلیبک خارجی نیاز دارد؟
خیر. X20DOF322 دارای دیودهای آزادسوار داخلی است که به طور خاص برای مهار انرژی القایی هنگام خاموش شدن (حدود 45 ولت DC) طراحی شدهاند. این موضوع سیمکشی را ساده میکند و نیاز به قطعات سرکوب اضافی روی سلونوئیدهای صنعتی استاندارد یا سیمپیچهای رله کوچک را از بین میبرد.
مکانیزم حفاظت حرارتی در هنگام اتصال کوتاه چگونه عمل میکند؟
اگر اتصال کوتاه یا جریان بیش از حد تشخیص داده شود، ماژول وارد حالت حفاظت حرارتی میشود تا مرحله FET را محافظت کند. پس از رفع خطا و تثبیت دمای ماژول، به طور خودکار پس از حدود 10 میلیثانیه تلاش میکند به کار خود ادامه دهد. تکرار مکرر این چرخه باعث آسیب دائمی میشود؛ بنابراین همیشه علت اصلی اتصال کوتاه را فوراً برطرف کنید.
اهمیت تأخیر تشخیصی 10 میلیثانیه چیست؟
تأخیر 10 میلیثانیه در تشخیص به عنوان یک فیلتر عمدی برای پایش خروجی اعمال میشود. این اطمینان میدهد که نوسانات گذرا یا لرزشهای کوچک تماس باعث گزارش خطای کاذب در رجیسترهای تشخیصی PLC نشود و فرآیند ثبت خطا را پاکتر و قابل اعتمادتر میکند.
X20DOF322 یک ماژول مبتنی بر قطعات است. برای ساخت یک گره I/O عملیاتی، باید به صورت جداگانه 1 عدد ترمینال بلاک X20TB1F و 1 عدد ماژول باس X20BM11 سفارش دهید. اطمینان حاصل کنید که ماژول باس روی ریل DIN تمیز و زمین شده نصب شده باشد تا یکپارچگی EMI و ارتباط پشتزمینه حفظ شود.
این ماژول قادر است در دمای 60 درجه سانتیگراد به صورت افقی کار کند، اما این مقدار در حالت عمودی به 50 درجه سانتیگراد کاهش مییابد. در تابلوهای با چگالی بالا، اطمینان حاصل کنید که فاصله 12.5 میلیمتری اجازه جریان هوای کافی را میدهد. اگر جریان کل به آستانه 8 آمپر نزدیک شود، استفاده از خنککننده هوای اجباری را برای جلوگیری از کاهش توان حرارتی یا خاموشی زودرس در نظر بگیرید.
با وجود سادگی اتصال تکسیم، سمت بار در صورت عبور در کنار کابلهای قدرت موتور سنگین در معرض نویز فرکانس بالا قرار دارد. همیشه حداقل فاصله 200 میلیمتر بین دستههای سیگنال خروجی و خطوط قدرت حفظ شود. اطمینان حاصل کنید که ریل DIN مستقیماً به زمین ساختاری اصلی متصل شده باشد تا مسیر بازگشت حالت مشترک با امپدانس پایین فراهم گردد.
