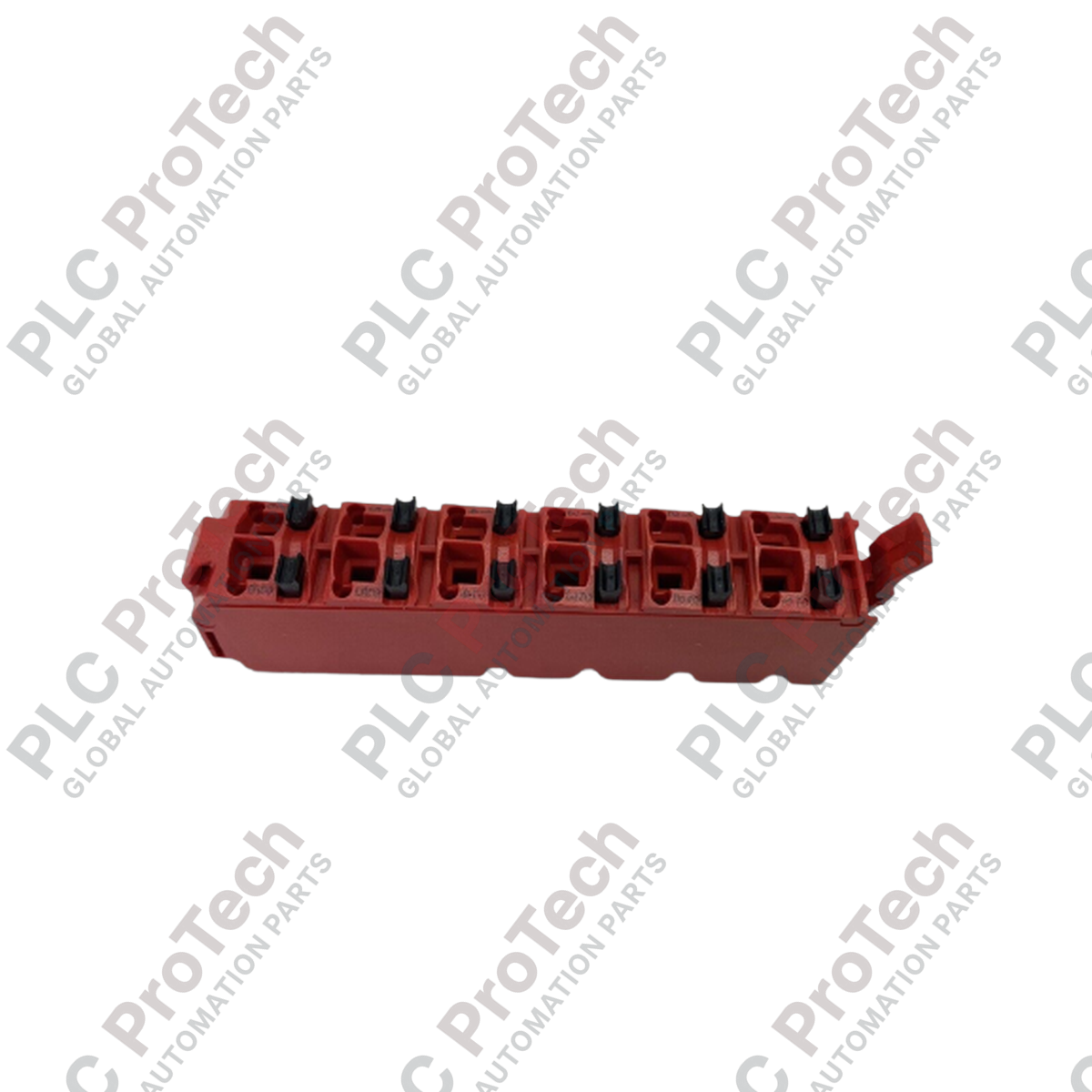

بلوک ترمینال 12 پین سیستم X20TB32 B&R X20

مروری بر محصول

X20TB32 (X20TB32) یک ترمینال بلاک ۱۲ پین با عملکرد بالا است که به‌طور خاص برای سیستم ورودی/خروجی B&R X20 طراحی شده است. این ترمینال بلاک با فناوری پیشرفته «فشردن» ساخته شده تا سیم‌کشی بدون نیاز به ابزار را ممکن سازد و به طور قابل توجهی زمان مونتاژ در تابلوهای کنترل با چگالی بالا را کاهش دهد. در صنایعی مانند تولید خودرو، لجستیک خودکار و بسته‌بندی دارویی، X20TB32 نقطه اتصال امن و مقاوم در برابر لرزش برای سیگنال‌های میدانی و توزیع برق فراهم می‌کند. مکانیزم آزادسازی اهرمی یکپارچه و نقاط دسترسی آزمایشی اختصاصی آن، این محصول را به انتخابی محبوب برای مهندسان تبدیل کرده که به دنبال کاهش زمان توقف و تضمین یکپارچگی سیم‌کشی بلندمدت در معماری‌های اتوماسیون حیاتی هستند.

پیکربندی فنی

X20TB32 با ۱۲ نقطه ترمینال مجزا طراحی شده است که هر کدام برای اتصال سریع به ماژول‌های ورودی/خروجی سری X20 بهینه شده‌اند. سخت‌افزار از کنتاکت‌های فنری با کیفیت بالا استفاده می‌کند که فشار یکنواختی بر هادی اعمال می‌کند و از شل شدن ناشی از چرخه‌های حرارتی یا لرزش مکانیکی جلوگیری می‌کند. این ترمینال بلاک دارای کدگذاری ۲۴۰ ولت است تا از وارد کردن اشتباهی ماژول‌های کم‌ولتاژ به محل‌های ترمینال پرولتاژ جلوگیری کند و ایمنی سخت‌افزار را تضمین نماید. برای تشخیص سریع، هر ترمینال دارای نقطه دسترسی آزمایشی استاندارد است که با پروب‌های مولتی‌متر معمولی سازگار است. بدنه خارجی برای برچسب‌گذاری با متن ساده طراحی شده تا شناسایی واضح هر کانال ورودی/خروجی ممکن باشد که برای نگهداری بدون خطا و توسعه سیستم ضروری است.

مشخصات فنی

سؤالات متداول فنی

آیا X20TB32 برای وارد کردن سیم به ابزارهای خاصی نیاز دارد؟

خیر. X20TB32 از فناوری فشردن استفاده می‌کند. هادی‌های جامد یا سیم‌های انعطاف‌پذیر با فِرول‌ها می‌توانند مستقیماً بدون ابزار وارد شوند. برای خارج کردن سیم‌ها یا وارد کردن سیم‌های رشته‌ای بدون فِرول، از اهرم نارنجی یکپارچه برای باز کردن گیره فنری استفاده می‌شود.

کدگذاری ۲۴۰ ولت چگونه عمل می‌کند؟

ترمینال بلاک دارای عناصر کدگذاری مکانیکی است که تضمین می‌کند فقط ماژول X20 با ولتاژ و پیکربندی پین مربوطه می‌تواند به X20TB32 متصل شود و به این ترتیب از خطاهای «ولتاژ متقاطع» که ممکن است الکترونیک کم‌ولتاژ را خراب کند، جلوگیری می‌کند.

آیا می‌توانم پین‌های جداگانه روی این ترمینال بلاک را برچسب‌گذاری کنم؟

بله. X20TB32 برای پذیرش نوارهای برچسب طراحی شده است که امکان شناسایی متنی ساده هر ترمینال را فراهم می‌کند. این موضوع برای ایستگاه‌های ورودی/خروجی پیچیده که ده‌ها سیگنال مشابه (مانند ورودی‌های ۲۴ ولت) باید در هنگام عیب‌یابی متمایز شوند، حیاتی است.

آیا نقاط دسترسی آزمایشی در هنگام روشن بودن سیستم ایمن هستند؟

نقاط دسترسی آزمایشی برای پروب‌های صنعتی استاندارد طراحی شده‌اند. در حالی که امکان اندازه‌گیری ولتاژ و سیگنال زنده را فراهم می‌کنند، باید تمام پروتکل‌های ایمنی الکتریکی استاندارد رعایت شود. طراحی به گونه‌ای است که می‌توانید بدون قطع سیم یا اختلال در سیگنال، مدار را پروب کنید.

راهنمای مهندسی و نصب

• استانداردهای سیم‌کشی و فِرول‌ها: فناوری فشردن از سیم‌های جامد پشتیبانی می‌کند، اما برای بالاترین اطمینان در محیط‌های حرکتی صنعتی، توصیه می‌شود از هادی‌های انعطاف‌پذیر با فِرول‌های عایق‌دار (سطوح مقطع ۰.۰۸ تا ۱.۵ میلی‌متر مربع) استفاده شود. اطمینان حاصل کنید که طول لخت‌کردن سیم با آستین فِرول مطابقت دارد تا اتصال گازبندی شده درون ترمینال فنری تضمین شود.

• تراز ماژول: هنگام اتصال X20TB32 به ماژول باس X20، اطمینان حاصل کنید که ترمینال بلاک کاملاً جا افتاده باشد قبل از اینکه آن را به موقعیت قفل شده بچرخانید. صدای واضح «کلیک» نشان می‌دهد که کنتاکت‌های داخلی با پین‌های ماژول الکترونیکی درگیر شده‌اند. هرگز اگر مقاومت حس کردید ترمینال بلاک را با زور وارد نکنید، زیرا ممکن است نشان‌دهنده عدم تطابق کدگذاری باشد.

• کاهش فشار و مدیریت کابل: اگرچه فناوری فنری بسیار مقاوم در برابر لرزش است، بهترین روش این است که برای دسته کابل‌ها کاهش فشار خارجی فراهم شود. این کار از وارد شدن نیروی محوری وزن کابل‌ها به ترمینال‌ها جلوگیری می‌کند و اطمینان می‌دهد که کدگذاری ۲۴۰ ولت و قفل مکانیکی در طول عمر تجهیزات ایمن باقی بمانند.
