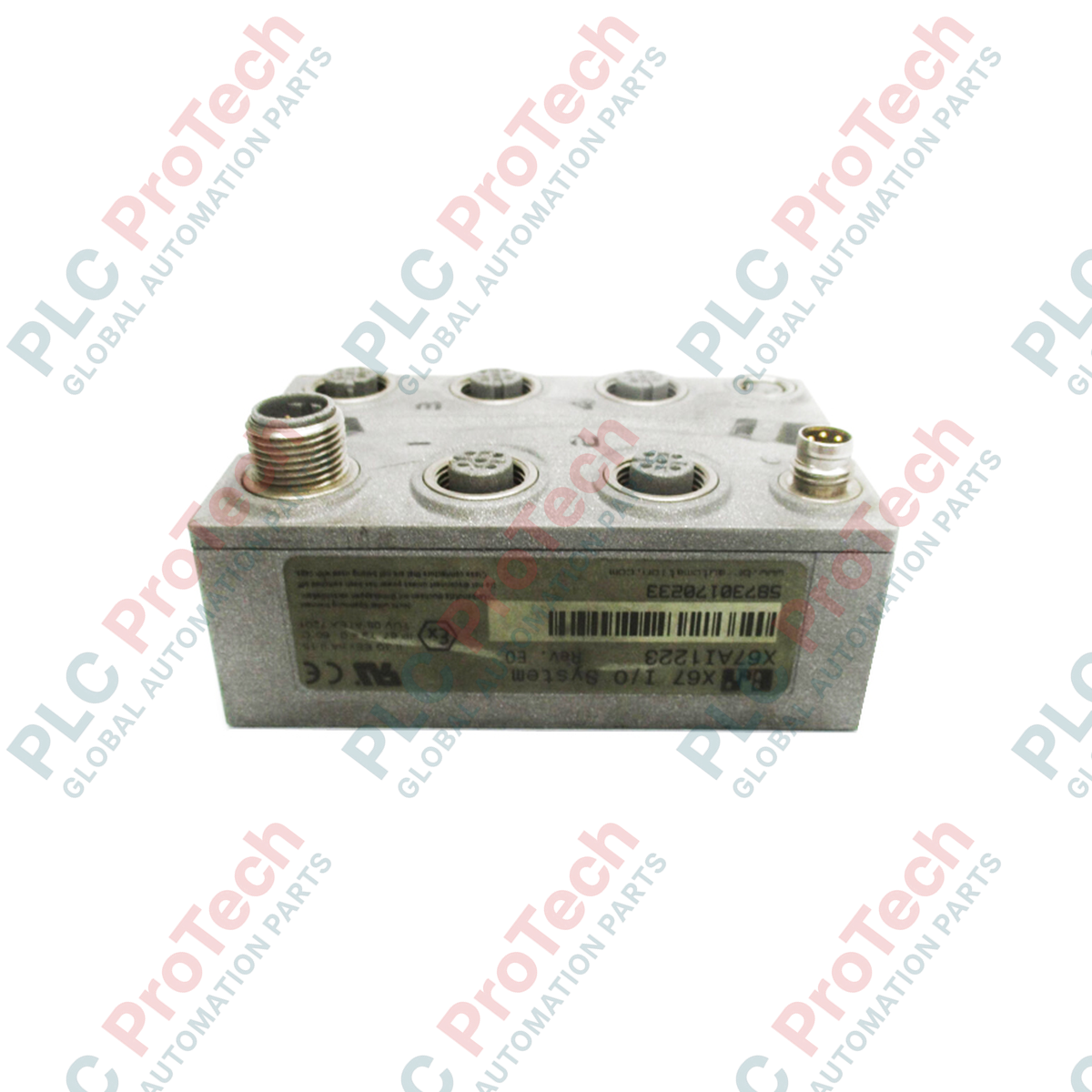

ماژول ورودی آنالوگ ۴ کاناله سیستم X67 برند B&R مدل X67AI1223

مرور کلی محصول

X67AI1223 (X67AI1223) یک ماژول ورودی آنالوگ مقاوم و قابل نصب در محل از سیستم B&R X67 است که به‌طور ویژه برای اتوماسیون غیرمتمرکز، بدون نیاز به تابلو کنترل، طراحی شده است. این ماژول با چهار ورودی آنالوگ با دقت بالا و محدوده ولتاژ +/- 10 V، برای نصب مستقیم روی ماشین‌آلات در محیط‌های صنعتی سخت طراحی شده است. در حوزه‌هایی مانند اتوماسیون سیار، تجهیزات سنگین فضای باز و خطوط تولید بزرگ‌مقیاس، X67AI1223 بازخورد حیاتی حسگرها را با حداقل نیاز به سیم‌کشی فراهم می‌کند. حفاظت با درجه IP67، دریافت مطمئن داده‌ها را در برابر گردوغبار، رطوبت و ارتعاش مکانیکی شدید تضمین می‌کند و معماری کنترلی واقعاً توزیع‌شده‌ای را ممکن می‌سازد که پردازش I/O را به فرایند فیزیکی نزدیک‌تر می‌کند.

پیکربندی فنی

معماری X67AI1223 برای پایش بلادرنگ بهینه شده و چهار کانال مستقل برای پردازش سیگنال‌های ولتاژ دوقطبی (+/- 10 V) دارد. این سخت‌افزار به نشانگرهای وضعیت جامع مجهز است که شامل LEDهای اختصاصی عملکرد I/O برای هر کانال، همچنین LEDهای ولتاژ تغذیه و وضعیت ارتباط گذرگاه می‌شود. این قابلیت، عیب‌یابی فوری در محل را بدون نیاز به ابزارهای نرم‌افزاری خارجی امکان‌پذیر می‌کند. این ماژول از کانکتورهای استاندارد M12 برای سیگنال‌های میدانی استفاده می‌کند که اتصالات ایمن و ضدآب را تضمین می‌کنند. بدنه فشرده با عرض 53 mm برای نصب مستقیم با پیچ روی قاب ماشین طراحی شده و از سیستم گذرگاه X67 برای انتقال سریع داده و همگام‌سازی با کنترلر مرکزی استفاده می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

آیا X67AI1223 به محفظه جداگانه نیاز دارد؟

خیر. X67AI1223 یک ماژول با درجه حفاظت IP67 است که برای نصب بدون تابلو طراحی شده است. این ماژول را می‌توان مستقیماً روی قاب ماشین یا سیستم نصب کرد، مشروط بر اینکه اتصالات الکتریکی با کانکتورهای M12 دارای درجه‌بندی مناسب انجام شوند.

مزیت محدوده ورودی دوقطبی +/- 10 V چیست؟

محدوده دوقطبی به ماژول امکان می‌دهد با حسگرهایی که مقادیر مثبت و منفی را اندازه‌گیری می‌کنند، ارتباط برقرار کند؛ مانند مبدل‌های فشار که هم خلأ و هم فشار را اندازه‌گیری می‌کنند، یا حسگرهای موقعیت که جابه‌جایی را در دو جهت نسبت به نقطه صفر مرکزی تعیین می‌کنند.

نشانگرهای وضعیت چگونه به عیب‌یابی کمک می‌کنند؟

هر یک از 4 کانال دارای یک LED است که وضعیت عملکرد آن را نشان می‌دهد. اگر سیگنال خارج از محدوده باشد یا خطایی در کانال رخ دهد، LED به‌سرعت هشدار دیداری ارائه می‌کند. تکنسین‌ها با استفاده از LEDهای گذرگاه و تغذیه نیز می‌توانند به‌سرعت تشخیص دهند که مشکل مربوط به حسگر، منبع تغذیه یا ارتباط شبکه است.

آیا این ماژول با POWERLINK سازگار است؟

X67AI1223 برای گذرگاه سیستم X67 طراحی شده است. هنگام استفاده همراه با کنترلر گذرگاه X67 یا ایستگاه سر گذرگاه مناسب، می‌توان آن را در شبکه‌های POWERLINK، CANopen یا دیگر شبکه‌های استاندارد اترنت صنعتی یکپارچه کرد.

راهنمای مهندسی و نصب

• صحت کانکتورهای M12: برای حفظ درجه حفاظت IP67، اطمینان حاصل کنید که همه کانکتورهای M12 با گشتاور توصیه‌شده، معمولاً 0.4 Nm تا 0.6 Nm، سفت شده‌اند. درگاه‌های استفاده‌نشده باید با درپوش‌های محافظ IP67 با کیفیت حرفه‌ای آب‌بندی شوند تا از نفوذ رطوبت و خوردگی داخلی جلوگیری شود.

• اتصال زمین غیرمتمرکز: از آنجا که ماژول مستقیماً روی قاب ماشین نصب می‌شود، اطمینان حاصل کنید که خود قاب به‌درستی به زمین سیستم متصل شده است. برای همه سیگنال‌های +/- 10 V از کابل‌های M12 شیلددار استفاده کنید و مطمئن شوید شیلد کابل به بدنه کانکتور M12 متصل است تا مسیر 360 درجه‌ای برای تداخل الکترومغناطیسی (EMI) فراهم شود.

• پایداری منبع ولتاژ: X67AI1223 برای منطق داخلی و احتمالاً تغذیه حسگرها به منبع تغذیه گذرگاه X67 متکی است. در مسیرهای توزیع‌شده طولانی، افت ولتاژ روی کابل‌های گذرگاه را محاسبه کنید تا اطمینان حاصل شود ولتاژ تغذیه در محدوده مشخص‌شده باقی می‌ماند و تبدیل دقیق آنالوگ به دیجیتال انجام می‌شود.
