Bachmann

بک‌پلین سیستم کنترل Bachmann Electronic M200 مدل BS209

SKU BS209

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Bachmann

  • شماره محصول: BS209

  • کشور سازنده:اتریش

  • نوع محصول: بک‌پلین - ۹ اسلات

  • بارکد: 8537101190

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 800g

  • ابعاد: ۴۹۵ میلی‌متر × ۲۳ میلی‌متر × ۱۱۹ میلی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

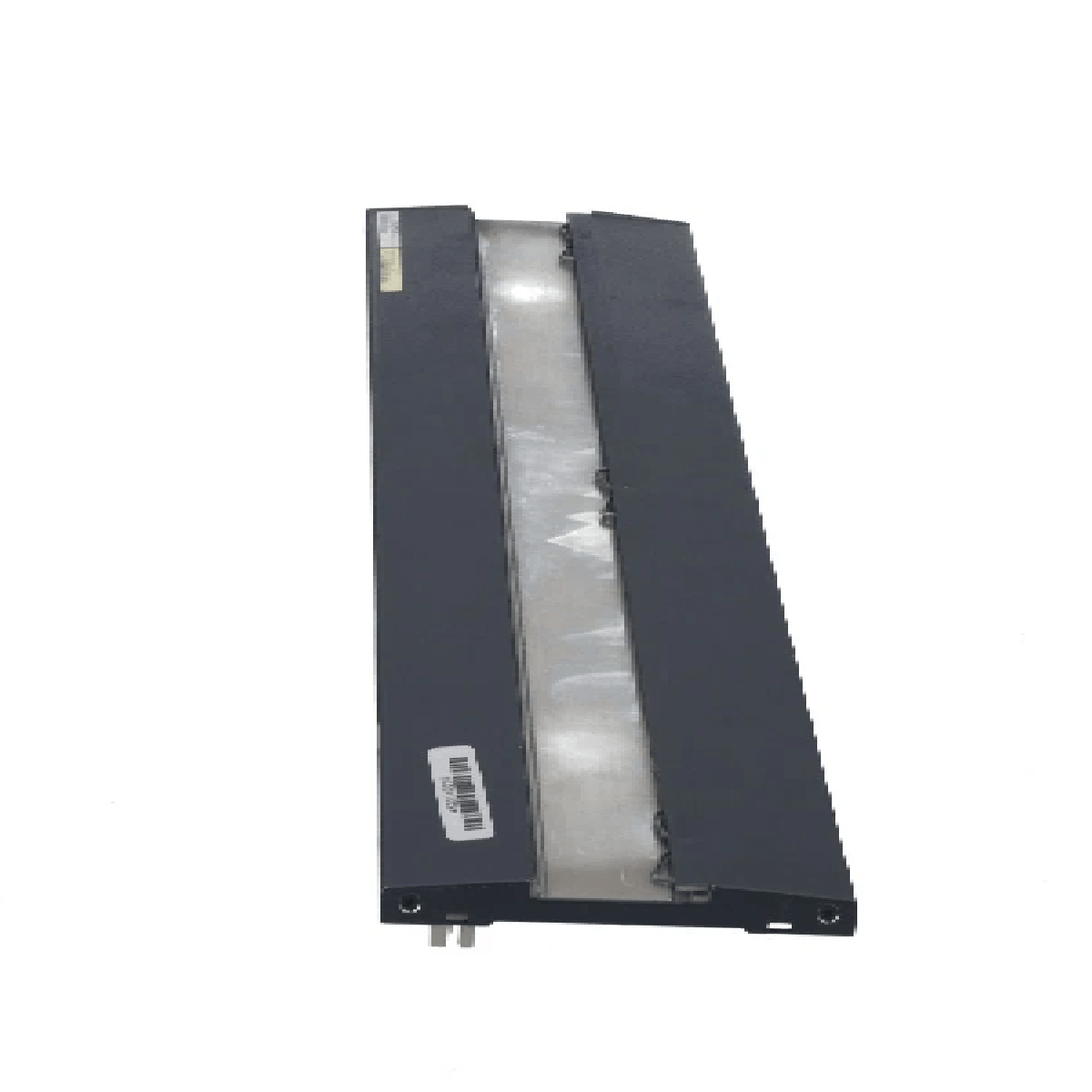

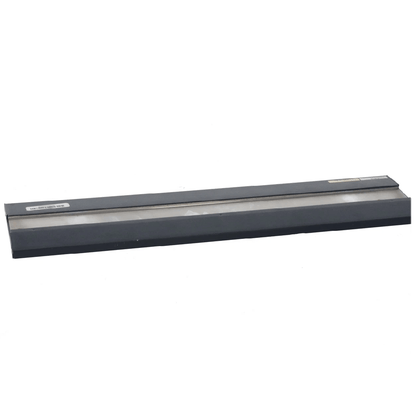

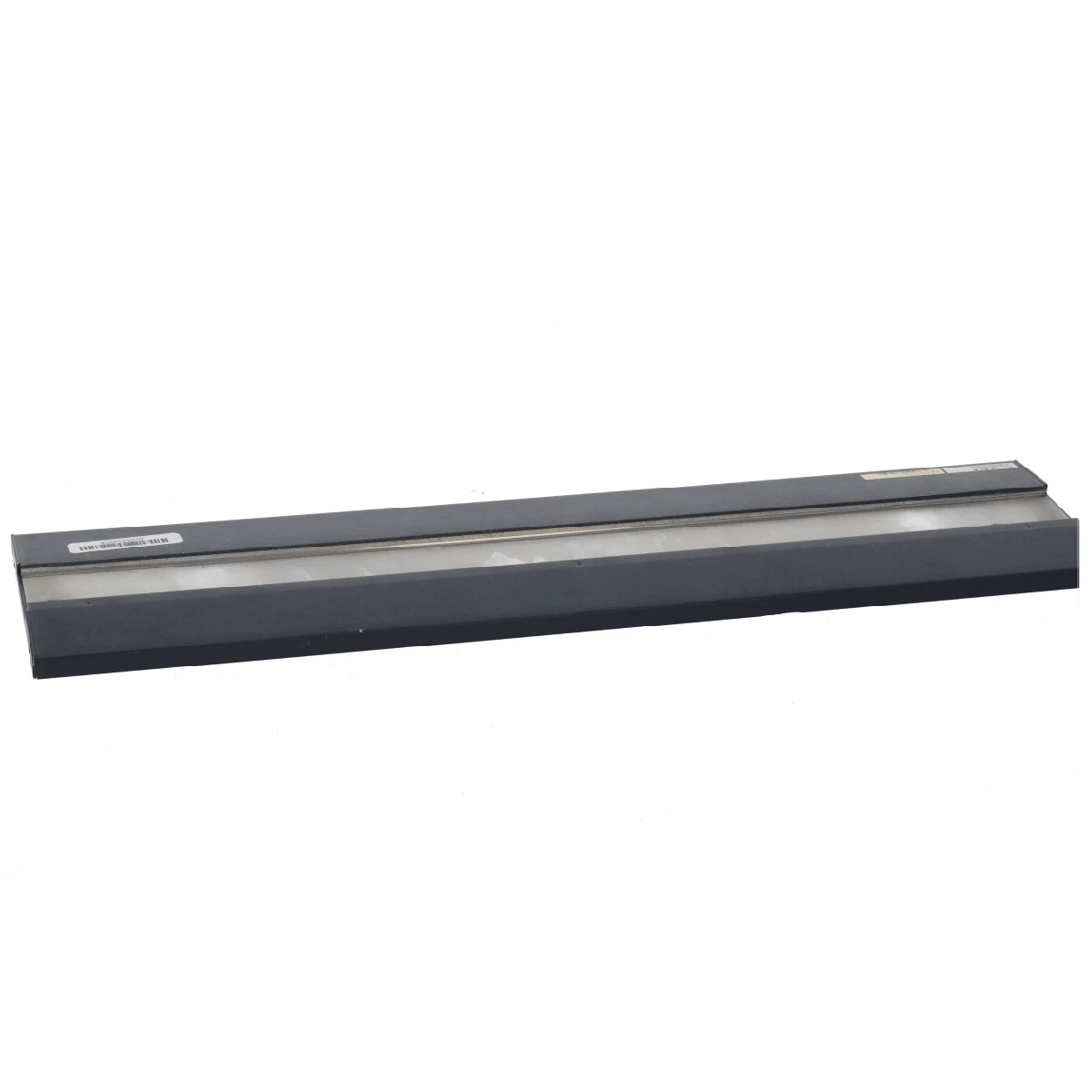

Bachmann Electronic BS209 یک قطعه برد پشتی 9شیاره است که به‌عنوان ستون فقرات ساختاری و ارتباطی سیستم کنترل M200 طراحی شده است. این واحد چندین ماژول سیستم سخت‌افزاری، مانند منابع تغذیه، ماژول‌های پردازنده و ماژول‌های مختلف ورودی/خروجی را به‌صورت مکانیکی و الکتریکی به یکدیگر متصل می‌کند. این محصول با برخورداری از ابعاد مکانیکی مستحکم، آرایه‌های اتصال داخلی چندشیاره و پرسرعت را در محیط‌های صنعتی پیشرفته امکان‌پذیر می‌سازد.

ویژگی‌ها

  • معماری با قابلیت اتصال و توسعه یکپارچه
  • مکانیک پایدار در کنار طراحی سخت‌افزاری فشرده
  • بست ضدلرزش برای اطمینان از قرارگیری پایدار ماژول‌های سخت‌افزاری
  • طراحی‌شده برای اتصال ایمن روی ریل‌های DIN استاندارد EN 60715

کاربردها

  • کنترل‌گرهای منطقی برنامه‌پذیر (PLC)
  • سیستم‌های کنترل توزیع‌شده (DCS)
  • اتوماسیون کارخانه و تابلوهای کنترل
  • رایانش صنعتی و زیرساخت ماژولار

اطلاعات سفارش

عنوان نوع قطعه شماره قطعه توضیحات
BS209 00009634-00 برد پشتی با 9 شیار ماژول

مشخصات فنی

مشخصات مکانیکی

پارامتر مقدار
تولیدکننده Bachmann electronic GmbH
مدل محصول BS209
مدل یدکی BS200 00009634-00، 9634/00
پارامترهای محصول برد پشتی - 9 شیار
تعداد شیارهای ماژول 9 شیار ماژول (مقیاس‌پذیری سری از 1 تا 16 شیار)
عرض 495 میلی‌متر (55 میلی‌متر × 9 شیار)
عمق 23 میلی‌متر شامل کانکتور
ارتفاع 119 میلی‌متر
کشور مبدأ اتریش
کد تعرفه 8537101190
وزن 0.8 کیلوگرم
ابعاد تقریبی بسته‌بندی 49.5 سانتی‌متر × 12.7 سانتی‌متر × 2.5 سانتی‌متر

محدودیت‌های محیطی

پارامتر مقدار
دمای کاری -30 درجه سلسیوس تا +60 درجه سلسیوس (نصب عمودی: -30 درجه سلسیوس تا +55 درجه سلسیوس)
رطوبت نسبی (عملکرد) ۵٪ تا ۹۵٪، بدون میعان
دمای انبارش -40 درجه سلسیوس تا +85 درجه سلسیوس
رطوبت نسبی (انبارش) ۵٪ تا ۹۵٪ همراه با میعان

راهنمای نصب

  • نصب روی ریل DIN: این ماژول برای اتصال مستقیم و سریع به ریل‌های DIN استاندارد EN 60715 در تابلو طراحی شده است.
  • محافظت در برابر لرزش: هنگام نصب ماژول‌ها روی برد پشتی، ماژول‌های سیستم سخت‌افزاری را با شیارهای تعیین‌شده هم‌راستا کرده و آن‌ها را کاملاً محکم کنید تا بست یکپارچه ضدلرزش درگیر شود.
  • مدیریت حرارتی: برای جهت‌های نصب عمودی، اطمینان حاصل کنید که دمای هوای اطراف از +55 درجه سلسیوس بیشتر نشود.

انطباق و گواهی‌ها

  • تأییدیه‌های عمومی: CE، UKCA، cULus
  • گواهی‌های دریایی: ABS، BV، DNV، KR، LR، NK، RINA

FAQ

کدام ماژول‌های سیستم را می‌توان روی این بک‌پلین نصب کرد؟

این بک‌پلین ماژول‌های سخت‌افزاری سیستم کنترل M200، از جمله واحد منبع تغذیه، ماژول پردازنده و ماژول‌های مختلف ورودی/خروجی را به‌صورت مکانیکی و الکتریکی به یکدیگر متصل می‌کند.

ابعاد فیزیکی این ماژول ۹-شیاره چقدر است؟

ارتفاع استاندارد بک‌پلین ۱۱۹ میلی‌متر و عمق آن، با احتساب کانکتور، ۲۳ میلی‌متر است. عرض نیز بر اساس تعداد شیارها محاسبه می‌شود و برای هر شیار ماژول ۵۵ میلی‌متر است؛ بنابراین عرض کلی این نسخه ۴۹۵ میلی‌متر خواهد بود.

آیا می‌توان از این بک‌پلین در محیط‌های دارای لرزش شدید یا محیط‌های دریایی استفاده کرد؟

بله، این دستگاه دارای بست‌های مقاوم در برابر لرزش برای ثابت‌کردن ماژول‌هاست و چندین گواهی دریایی از جمله ABS، BV، DNV، KR، LR، NK و RINA را داراست.
