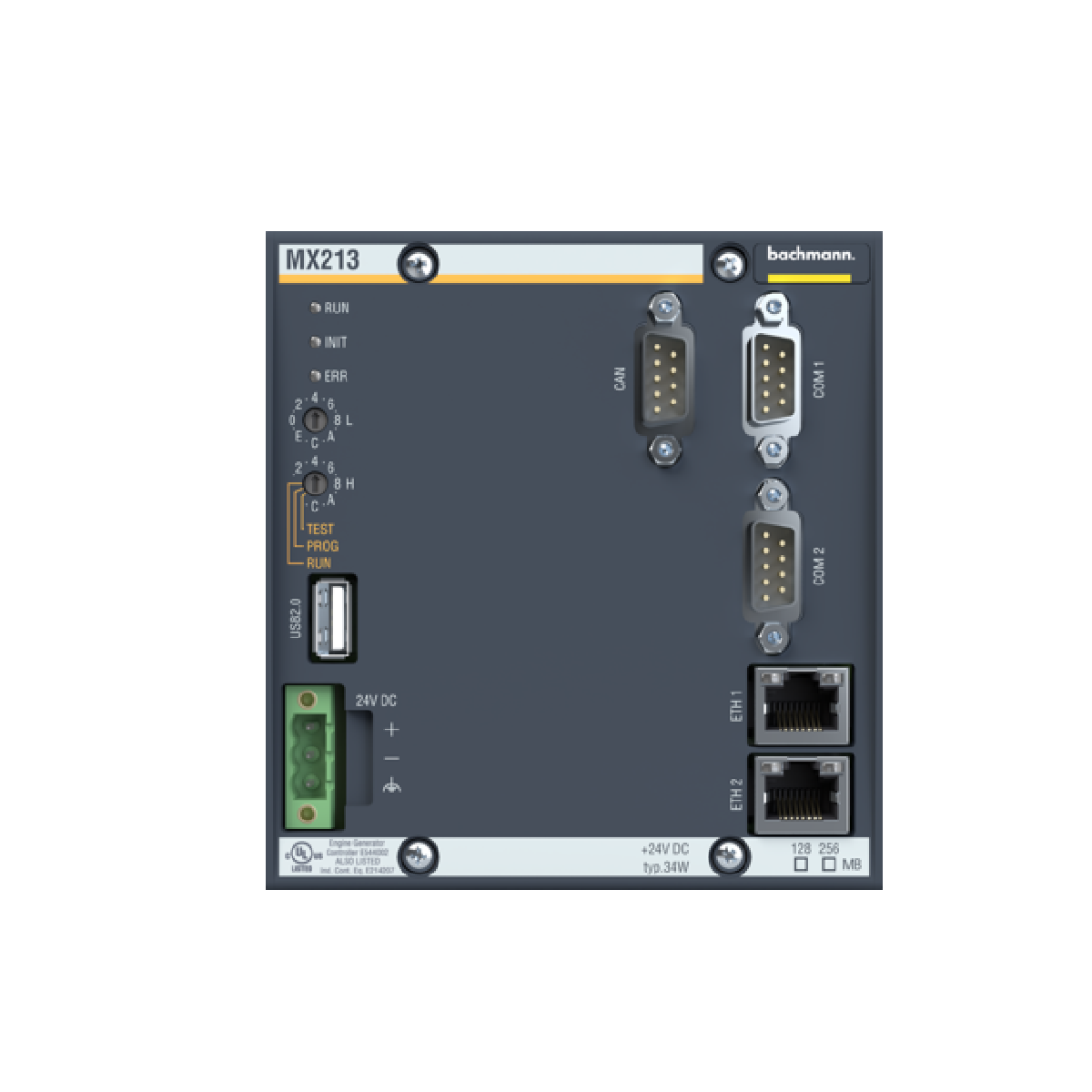

ماژول پردازشگر سیستم اتوماسیون Bachmann M1 MX213

مروری بر سخت‌افزار

ماژول پردازنده  MX213 (MX213/512 CF) به عنوان واحد پردازش مرکزی با عملکرد بالا برای پلتفرم اتوماسیون Bachmann M1 عمل می‌کند، که به طور خاص برای بخش‌های صنعتی با تقاضای بالا مانند کنترل توربین‌های انرژی بادی، پیشرانه دریایی و زیرساخت‌های تولید برق در مقیاس بزرگ طراحی شده است. این واحد کنترل مستقیماً با شبکه‌های بک‌پلین مدولار ارتباط برقرار می‌کند تا اجرای برنامه قطعی را تحت شرایط سخت میدانی ارائه دهد. با ترکیب پردازنده صنعتی x86 کم‌ولتاژ 266 مگاهرتز با گزینه‌های ارتباطی جامع و منبع تغذیه 17 W یکپارچه، این واحد هماهنگی جمع‌آوری داده‌های زمان واقعی و کنترل منطق پیچیده را انجام می‌دهد. چارچوب سخت‌افزاری حالت جامد آن قطعات متحرک را به حداقل می‌رساند که به طور چشمگیری میانگین زمان بین خرابی‌ها (MTBF) را بهبود می‌بخشد و از توقف برنامه‌ریزی‌نشده کارخانه در عملیات فرآیند پیوسته جلوگیری می‌کند.

پیکربندی فنی جامع

یکپارچگی معماری این هسته پردازنده بر مدل اجرای بهینه x86/AMD LX متکی است که زمان چرخه وظیفه زیر میلی‌ثانیه را ارائه می‌دهد. نگهداری داده‌ها بر ساختار حافظه تقسیم‌شده متکی است: 256 مگابایت DRAM فرار فرآیندهای زمان اجرا را مدیریت می‌کند، در حالی که 512 کیلوبایت NVRAM متغیرهای حیاتی و وضعیت‌های سیستم را به طور دائمی بدون نیاز به باتری ذخیره می‌کند.

برای یکپارچه‌سازی شبکه افقی و عمودی، سخت‌افزار دارای چندین رابط ارتباطی اختصاصی داخلی است:

• دو پورت اترنت 100 Base-TX: ارائه کانال‌های IP جداگانه برای قفل‌کردن ماشین به ماشین قطعی و انتقال داده‌های SCADA.

• کانال CAN/CANopen داخلی: امکان یکپارچه‌سازی بومی مستر/اسلیو فیلدباس برای زیرمجموعه‌های ورودی/خروجی از راه دور.

• دو رابط سریال RS232/422/485: پشتیبانی از تله‌متری نقطه به نقطه صنعتی و اتصال دستگاه‌های قدیمی.

گسترش حافظه از طریق شکاف CompactFlash مقاومتی استفاده می‌کند که از کارت‌های صنعتی CF تا 2 گیگابایت پشتیبانی می‌کند برای ثبت گسترده رویدادها، دستورالعمل‌های سیستم و پشتیبان‌گیری محلی برنامه‌ها.

مشخصات پارامترهای اصلی

سؤالات متداول محصول

ماژول چگونه در هنگام قطع ناگهانی تغذیه 24 ولت DC، ذخیره متغیرهای حیاتی را مدیریت می‌کند؟

این واحد دارای مدار مانیتورینگ سخت‌افزاری داخلی است که افت ولتاژ تغذیه زیر حد مجاز را تشخیص می‌دهد. پس از تشخیص، سیستم از انرژی باقی‌مانده ذخیره‌شده در خازن‌های منبع تغذیه داخلی برای نوشتن تمام داده‌های نگهداری شده مستقیماً در حافظه غیر فرار NVRAM با ظرفیت 512 کیلوبایت استفاده می‌کند. این معماری حفظ کامل داده‌ها را بدون ریسک خرابی باتری‌های لیتیومی سنتی تضمین می‌کند.

آیا می‌توان دو رابط اترنت این واحد کنترل را روی زیرشبکه‌های مستقل پیکربندی کرد؟

بله. دو پورت فیزیکی اترنت (2x ETH100) دارای آدرس‌های MAC و لایه‌های لینک جداگانه هستند. مهندسان می‌توانند آن‌ها را با آدرس‌های IP متمایز روی زیرشبکه‌های مستقل پیکربندی کنند تا ترافیک شبکه ماشین قطعی را از شبکه‌های استاندارد کارخانه جدا کنند.

روش‌های جایگزینی مستقیم در صورت به‌روزرسانی نسخه قدیمی‌تر پردازنده MX200 چیست؟

MX213 کاملاً با نسخه‌های قبلی نرم‌افزار Bachmann M1 سازگار است. هنگام جایگزینی نسخه قدیمی‌تر، کد برنامه کامپایل شده برای معماری x86 می‌تواند از طریق کارت CompactFlash منتقل شود. با این حال، باید اطمینان حاصل کنید که نسخه فریم‌ور هدف از کنترلرهای ارتباطی یکپارچه روی سخت‌افزار جدید پشتیبانی می‌کند.

راهنمای مهندسی و نصب

مدیریت حرارتی و فضای جریان هوا

برای حفظ پایداری ساختاری تا دمای حداکثر 60 درجه سانتی‌گراد، باید شاسی کنترلر را به صورت عمودی روی ریل استاندارد DIN نصب کنید. حداقل فضای خالی 80 میلی‌متر در بالا و پایین محفظه ماژول را حفظ کنید. این فاصله فضایی جریان طبیعی همرفت هوا را ایجاد می‌کند و از ایجاد نقاط دمایی موضعی در داخل محفظه جلوگیری کرده و از قطعات سیلیکونی داخلی ولتاژ پایین در برابر خرابی حرارتی زودرس محافظت می‌کند.

پروتکل‌های اتصال زمین و شیلدینگ

تمام لینک‌های ارتباطی فیلدباس (به‌ویژه خطوط CANopen و RS485) باید از کابل‌های جفت‌پیچ‌شده شیلددار استفاده کنند. شیلد کابل‌ها باید مستقیماً در نقطه ورود به تابلو برق با گیره‌های زمین کم‌امپدانس متصل شوند. ریل دین خود باید از طریق یک هادی مسی با حداقل سطح مقطع 10 میلی‌متر مربع به زمین عملکردی مرکزی کارخانه متصل شود تا نویز الکترومغناطیسی فرکانس بالا خنثی شود.

حفاظت توزیع برق

خط تغذیه ورودی 24 ولت DC باید توسط یک فیوز یا مدارشکن سریع‌العمل با ظرفیت حداکثر 4.0 آمپر محافظت شود. برای جلوگیری از ایجاد حلقه‌های زمین و نوسانات ولتاژ حالت مشترک که می‌توانند هسته پردازنده x86 را ناپایدار کنند، نباید باس تغذیه اصلی 24 ولت DC اتوماسیون را با عناصر سوئیچینگ القایی مانند کنتاکتورهای موتور سنگین یا سلونوئیدهای هیدرولیکی مشترک کرد.
