کوپلر باس Ethernet TCP/IP ترمینال باس شرکت BECKHOFF مدل BK9100

Q: چند ترمینال باس را میتوان به Beckhoff BK9100 متصل کرد؟

BK9100 میتواند حداکثر 64 ترمینال باس را مستقیماً متصل کند. با استفاده از توسعهدهنده K-bus، شبکه را میتوان برای پشتیبانی از حداکثر 255 ترمینال باس گسترش داد.

Q: BK9100 از کدام پروتکلهای ارتباطی پشتیبانی میکند؟

BK9100 از پروتکلهای TwinCAT ADS، Modbus TCP و اترنت بلادرنگ Beckhoff پشتیبانی میکند.

Q: برای اتصال به BK9100 چه کابلهایی توصیه میشوند؟

برای انتقال مطمئن دادهها، استفاده از کابل مسی زوجتابیده 4 x 2 از رده 3 (10 Mbit/s) یا رده 5 (100 Mbit/s) توصیه میشود.

SKU BK9100

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: BECKHOFF
شماره محصول: BK9100
کشور سازنده:آلمان
نوع محصول: کوپلرهای باس Ethernet
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 170g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

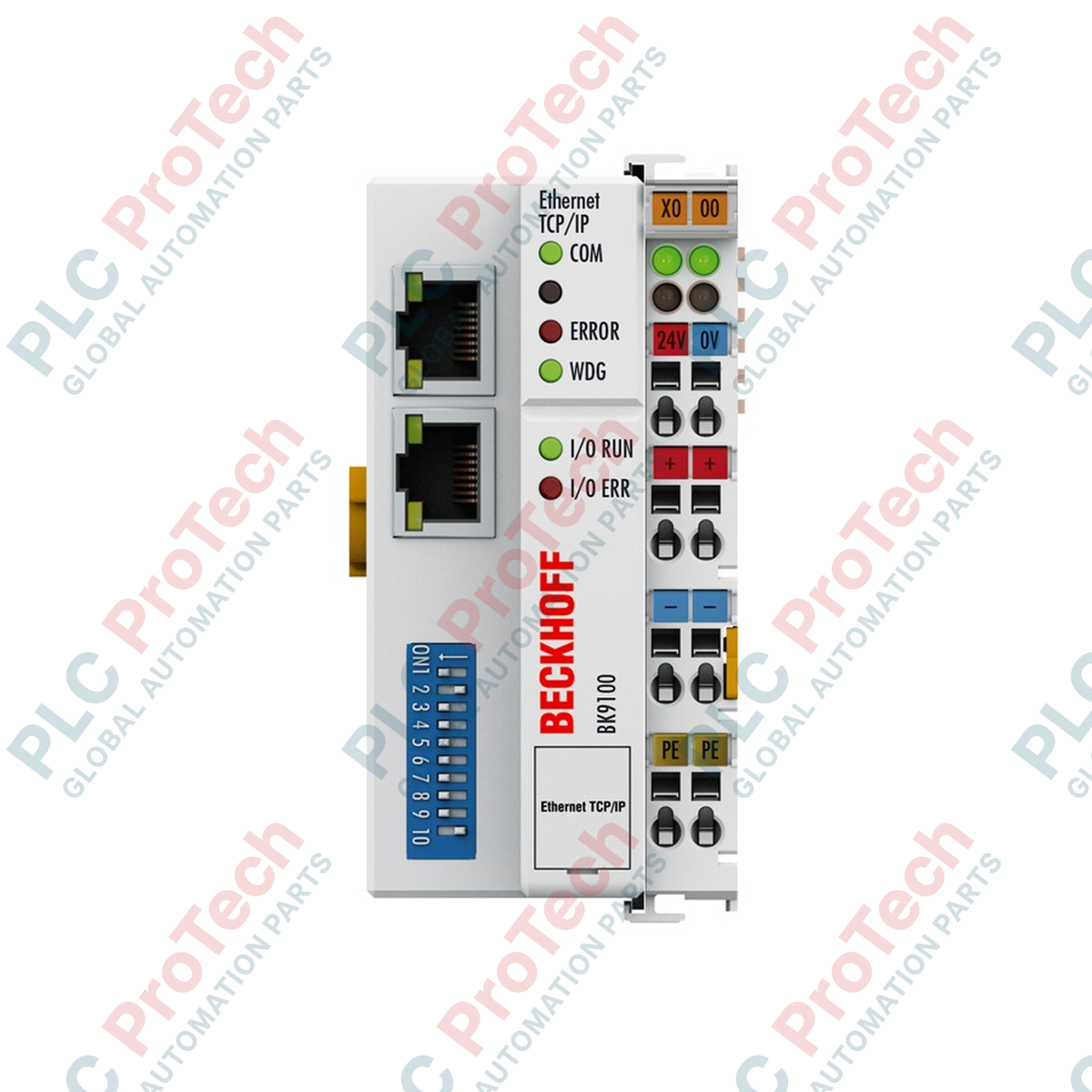

با یکپارچه‌سازی مستقیم سیگنال‌های ورودی/خروجی صنعتی در شبکه‌های اترنت، BECKHOFF BK9100 به‌عنوان یک کوپلر باس اترنت TCP/IP با عملکرد بالا عمل می‌کند که برای پیکربندی‌های ماژولار ترمینال باس طراحی شده است. این ماژول رابط، سیستم K-bus مستقل از فیلدباس را به شبکه‌های استاندارد اترنت متصل کرده و معماری‌های اتوماسیون غیرمتمرکز کارآمد را امکان‌پذیر می‌سازد.

این واحد دارای یک سوئیچ داخلی ۳ پورتی است که به‌صورت یک سوئیچ دوکاناله و یک پورت داخلی پیکربندی شده و سیم‌کشی فیزیکی در توپولوژی‌های خطی و ستاره‌ای را بدون نیاز به سوئیچ‌های شبکه خارجی امکان‌پذیر می‌کند. قابلیت‌های ارتباطی شامل پشتیبانی از چند پروتکل است و یکپارچه‌سازی یکپارچه با سیستم‌های TwinCAT ADS، شبکه‌های Modbus TCP و محیط‌های اترنت بلادرنگ Beckhoff را امکان‌پذیر می‌سازد. پیکربندی و عیب‌یابی نیز به‌راحتی از طریق رابط نرم‌افزار KS2000 انجام می‌شود.

ویژگی‌ها

سوئیچ دوکاناله: مجهز به ۲ پورت RJ45 برای زنجیره‌سازی مقرون‌به‌صرفه در توپولوژی خطی، با قابلیت اتصال حداکثر ۲۰ واحد BK9100.
گسترش انعطاف‌پذیر: حداکثر ۶۴ ترمینال باس را مستقیماً متصل می‌کند و با استفاده از افزونه K-bus قابلیت توسعه تا ۲۵۵ ترمینال را دارد.
پشتیبانی از چند پروتکل: با پروتکل‌های TwinCAT ADS، Modbus TCP و اترنت بلادرنگ Beckhoff سازگار است.
مذاکره خودکار: سرعت‌های انتقال ۱۰ یا ۱۰۰ مگابیت‌برثانیه را به‌طور خودکار تشخیص می‌دهد.
ایزولاسیون مطمئن: دارای ایزولاسیون الکتریکی ۵۰۰ ولتی بین کنتاکت‌های برق، ولتاژ تغذیه و شبکه فیلدباس است.

کاربردها

شبکه‌های کنترل فرایند و اتوماسیون صنعتی
سیستم‌های جمع‌آوری داده غیرمتمرکز
گسترش ورودی/خروجی طبقه کارخانه در توپولوژی‌های خطی و ستاره‌ای
سیستم‌های مدیریت آب و فاضلاب
زیرساخت جابه‌جایی مواد و اتوماسیون ساختمان

مشخصات فنی

تولیدکننده	BECKHOFF
شماره قطعه / مدل	BK9100
تعداد ترمینال‌های باس	۶۴ (با افزونه K-bus تا ۲۵۵)
حداکثر تعداد بایت‌های فیلدباس	512 بایت ورودی / 512 بایت خروجی
سیگنال‌های جانبی دیجیتال	512 ورودی / 512 خروجی
سیگنال‌های جانبی آنالوگ	128 ورودی / 128 خروجی
قابلیت پیکربندی	از طریق نرم‌افزار KS2000
پروتکل‌ها	TwinCAT ADS، Modbus TCP، اترنت بلادرنگ Beckhoff
نرخ‌های انتقال داده	10/100 مگابیت‌برثانیه (تشخیص خودکار)
رابط باس	2 × RJ45 (سوئیچ 2 کاناله)
رسانه انتقال داده	کابل مسی زوج‌تابیده 4 × 2؛ رده 3 (10 مگابیت‌برثانیه)، رده 5 (100 مگابیت‌برثانیه)
منبع تغذیه	24 ولت DC (-15٪ / +20٪)
جریان ورودی	70 میلی‌آمپر + (کل جریان K-Bus)/4، حداکثر 500 میلی‌آمپر
جریان راه‌اندازی	2.5 برابر جریان پیوسته
فیوز پیشنهادی	کمتر از یا مساوی 10 آمپر
جریان تغذیه K-Bus	1750 میلی‌آمپر
کنتاکت‌های توان	حداکثر 24 ولت DC / حداکثر 10 آمپر
ایزولاسیون الکتریکی	500 ولت (کنتاکت توان / ولتاژ تغذیه / فیلدباس)
دمای کارکرد	-25 تا +60 درجه سلسیوس
دمای نگهداری	-40 تا +85 درجه سلسیوس
رطوبت نسبی	95٪، بدون میعان
مقاومت در برابر لرزش و ضربه	مطابق با EN 60068-2-6 / EN 60068-2-27
مصونیت و انتشار EMC	مطابق با EN 61000-6-2 / EN 61000-6-4
درجه حفاظت	IP20
موقعیت نصب	متغیر
وزن	تقریباً 170 گرم

راهنمای نصب

نصب: برای نصب روی ریل DIN استاندارد 35 میلی‌متری مطابق EN 60715 طراحی شده است. از قرارگیری صحیح و هم‌راستایی مکانیزم قفل‌شونده اطمینان حاصل کنید.
سیم‌کشی: برای عملکرد با سرعت 100 مگابیت‌برثانیه، از کابل‌های مسی زوج‌تابیده شیلددار رده 5 (STP) استفاده کنید تا مصونیت مناسب در برابر تداخل الکترومغناطیسی تضمین شود.
اتصال زمین: ریل DIN را به یک اتصال زمین حفاظتی کم‌امپدانس وصل کنید. پیوستگی شیلد را در تمام اتصال‌های RJ45 تضمین کنید.
آبشاری‌کردن شبکه: در توپولوژی‌های خطی، حداکثر فاصله فیزیکی بین ایستگاه‌ها 100 متر است. حداکثر 20 واحد BK9100 را می‌توان به‌صورت آبشاری متصل کرد؛ حداکثر طول کل خط 2 کیلومتر است.

انطباق و گواهی‌ها

CE: بله
UL: بله
DNV GL: دارای گواهی دریایی
نشان‌گذاری Ex مطابق ATEX: II 3 G Ex ec IIC T4 Gc
نشان‌گذاری Ex مطابق IECEx: Ex ec IIC T4 Gc

FAQ

چند ترمینال باس را می‌توان به Beckhoff BK9100 متصل کرد؟

BK9100 می‌تواند حداکثر 64 ترمینال باس را مستقیماً متصل کند. با استفاده از توسعه‌دهنده K-bus، شبکه را می‌توان برای پشتیبانی از حداکثر 255 ترمینال باس گسترش داد.

BK9100 از کدام پروتکل‌های ارتباطی پشتیبانی می‌کند؟

BK9100 از پروتکل‌های TwinCAT ADS، Modbus TCP و اترنت بلادرنگ Beckhoff پشتیبانی می‌کند.

آیا BK9100 از توپولوژی زنجیره‌ای پشتیبانی می‌کند؟

بله، زیرا این دستگاه دارای یک سوئیچ یکپارچه 2 کاناله (2 x پورت RJ45) است و می‌توانید حداکثر 20 واحد BK9100 را بدون نیاز به سوئیچ‌های خارجی، در توپولوژی خطی به‌صورت زنجیره‌ای متصل کنید.

حداکثر ظرفیت تأمین جریان برای K-bus داخلی چقدر است؟

BK9100 حداکثر جریان 1750 mA را برای سیستم K-bus داخلی تأمین می‌کند.

برای اتصال به BK9100 چه کابل‌هایی توصیه می‌شوند؟

برای انتقال مطمئن داده‌ها، استفاده از کابل مسی زوج‌تابیده 4 x 2 از رده 3 (10 Mbit/s) یا رده 5 (100 Mbit/s) توصیه می‌شود.
