تولیدکننده: BECKHOFF
شماره محصول: C9900-E557
کشور سازنده:آلمان
نوع محصول: لوازم جانبی کنترل HMI
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: نقشههای دارای ابعاد اکستنشنهای دکمه فشاری بهصورت فایل DXF اتوکد
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

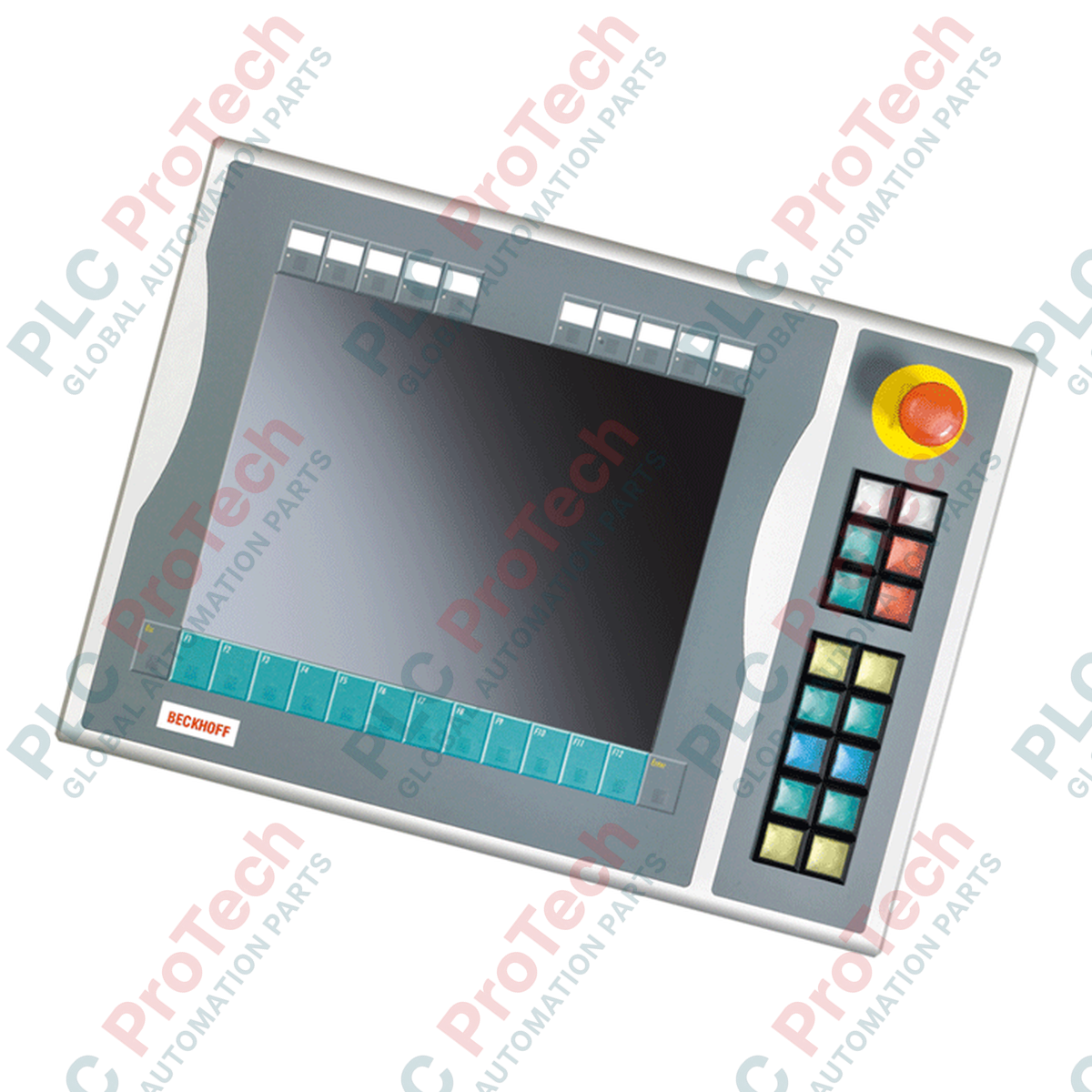

Beckhoff C9900-E557 برای یکپارچهسازی کنترل فیزیکی اپراتور طراحی شده و یک افزونه شستی فشاری مقاوم در سمت راست برای پنلهای کنترلی CP6xxx و CP7xxx و رایانههای پنلی مجهز به نمایشگرهای ۱۵ اینچی و کلیدهای عملکردی ارائه میدهد. این ماژول توسعه، فاصله میان فرمانهای دیجیتال HMI و فعالسازی فیزیکی مستقیم را پر میکند و امکان میدهد سیگنالهای کنترلی حیاتی در زمان راهاندازی یا شرایط اضطراری، تأخیر شبکه را دور بزنند. این ماژول که در مرحله سرویس خود فعالیت میکند، سازگاری با تجهیزات قدیمی و بازخورد فیزیکی مستقیم را در محیطهای تولید صنعتی تضمین میکند.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | Beckhoff Automation |
| شماره مدل | C9900-E557 |
| پنلهای میزبان سازگار | CP6x12-00xx و CP7x12-00xx (نمایشگرهای ۱۵ اینچی) |
| پیکربندی نصب | اتصال پنل در سمت راست |
| اجزای اپراتور | ۱۶ شستی فشاری با چراغهای سیگنال (Siemens Signum، ۳۰ × ۳۰ میلیمتر) |
| توقف اضطراری | ۱ کلید توقف اضطراری Siemens Signum، قابل سیمکشی مستقیم |
| رابط ارتباطی | USB یا CP-Link (کنتاکتهای NO اولیه و سیگنالهای چراغ) |
| ترمینالهای خروجی مستقیم | ردیف ترمینال داخلی برای کنتاکتهای NO ثانویه با سیمکشی مستقیم |
| کشور مبدأ | آلمان |
| وزن حمل (محاسبهشده) | ۵٫۰ کیلوگرم |
| ردیف کانکتور / ترمینال | عملکرد / تخصیص |
|---|---|
| اتصال گذرگاه CP-Link / USB | کلیدفشاریهای دیجیتال (کنتاکت NO اول) را منتقل میکند و چراغهای LED نشانگر را کنترل میکند. |
| نوار ترمینال داخلی | رابط ترمینال پیچی مستقیم برای کنتاکتهای NO ثانویه با سیمکشی مستقیم. |
| بلوکهای کنتاکت توقف اضطراری | کنتاکتهای مستقل و دارای سیمکشی مستقیم برای اتصال به رله ایمنی یا PLC ایمنی. |
مدلهای جایگزین و سازگاری: مطمئن شوید مدل میزبان دارای نمایشگر واقعی ۱۵ اینچی (CP6x12 یا CP7x12) است. گونههای دیگری از این توسعهدهنده برای نصب در سمت چپ و اندازههای متفاوت نمایشگر وجود دارد؛ جابهجایی مدلهای سمت چپ و راست از نظر مکانیکی ممکن نیست، زیرا همراستایی محفظه نامتقارن و مسیرهای سیمکشی یکپارچه هستند.
اشتباهات رایج کاربردی و نکات مهندسی: از آنجا که سیگنالهای NO اصلی و چراغهای نشانگر از طریق CP-Link یا USB منتقل میشوند، از کنتاکتهای دکمهای با رابط نرمافزاری برای اینترلاکها یا عملکردهای ایمنی حیاتی استفاده نکنید. برای اقدامات مرتبط با ایمنی از ردیف ترمینال سیمکشیشده مستقیم استفاده کنید و توقف اضطراری را مستقیماً به رلههای پایش ایمنی تأییدشده متصل کنید.
نکات راهاندازی و سیمکشی: برای حفظ درجه حفاظت IP کلی پنل میزبان، هنگام نصب مطمئن شوید واشر رابط بین محفظه C9900-E557 و Control Panel مطابق مشخصات OEM بهدرستی در جای خود نشسته و محکم شده است. در صورت استفاده از بخشهای طولانی USB، برای جلوگیری از قطع انتقال وضعیت دکمه، از تکرارکننده فعال یا کابلهای USB شیلددار باکیفیت استفاده کنید.
پیش از شروع نصب، همه منابع برق را ایزوله کنید. هم تغذیه اصلی Control Panel و هم ولتاژهای تغذیه کمکی خارجی متصل به نوار ترمینال داخلی را بیبرق کنید. از وصل مجدد تصادفی جلوگیری کنید.
صفحهپوش سمت راست را با دقت از Control Panel سازگار Beckhoff CP6xxx یا CP7xxx جدا کنید.
ماژول توسعه C9900-E557 را با ریلهای نصب همراستا کنید و مطمئن شوید آببند لاستیکی کاملاً همسطح و بدون چینخوردگی قرار گرفته است.
کابلهای اتصال داخلی (رابط داخلی USB/CP-Link) را به برد رابط تعیینشده روی پنل میزبان هدایت کنید.
ترمینالهای ثانویه با عملکرد مستقیم و خطوط توقف اضطراری حیاتی را با استفاده از سیمهایی با قطر مناسب و ابزارهای ترمینالکاری مناسب سیمکشی کنید.
تمام بستهای مکانیکی را محکم کنید، محفظه را ببندید، برق را وصل کنید و عملکرد دکمه و پیوستگی مدار توقف اضطراری را بررسی کنید.
