افزونه دکمه فشاری BECKHOFF C9900-E897 برای پنل‌های کنترلی و رایانه‌های پنلی CP6xxx و CP7xxx

توضیحات

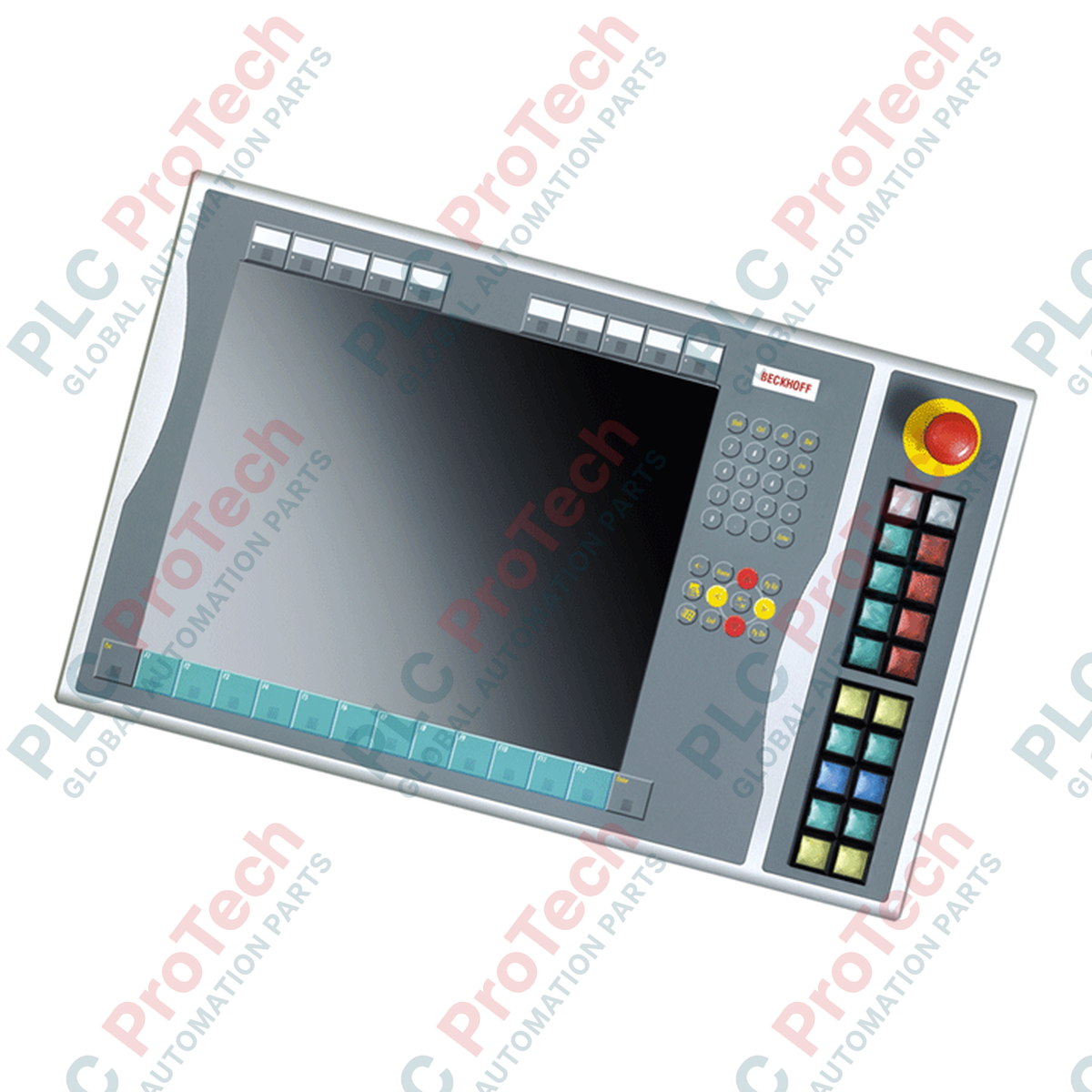

BECKHOFF C9900-E897 یک ماژول توسعه دکمه‌های فشاری است که برای Control Panelها و Panel PCهای CP6x23-00xx و CP7x23-00xx طراحی شده است. این ماژول در سمت راست واحدهای سازگار 15 اینچی بدون صفحه‌کلید نصب می‌شود.

این ماژول توسعه شامل 20 کلید دکمه فشاری مربعی Siemens Signum با چراغ‌های سیگنال یکپارچه است. ابعاد هر دکمه فشاری 30 x 30 میلی‌متر است. برای شناسایی متناسب با کاربرد، می‌توان برچسب‌های جداگانه را داخل کلاهک دکمه‌های فشاری قرار داد.

تمام دکمه‌های فشاری یک کنتاکت باز عادی را از طریق USB منتقل می‌کنند. یک کنتاکت باز عادی دوم برای سیم‌کشی مستقیم از طریق ردیف ترمینال در دسترس است. چراغ‌های سیگنال منحصراً از طریق USB کنترل می‌شوند.

این مجموعه همچنین شامل یک کلید توقف اضطراری Siemens Signum است که برای سیم‌کشی مستقیم طراحی شده است. C9900-E897 به‌عنوان محصول فاز سرویس شناسایی می‌شود.

ویژگی‌ها

• ماژول توسعه دکمه‌های فشاری برای دستگاه‌های CP6x23-00xx و CP7x23-00xx

• طراحی‌شده برای Control Panelها و Panel PCهای 15 اینچی بدون صفحه‌کلید

• نصب در سمت راست

• 20 کلید دکمه فشاری مربعی Siemens Signum

• قالب دکمه فشاری 30 x 30 میلی‌متر

• چراغ‌های سیگنال یکپارچه

• برچسب‌های قابل تعویض برای شناسایی تک‌تک دکمه‌های فشاری

• یک کنتاکت باز عادی برای هر دکمه فشاری که از طریق USB منتقل می‌شود

• یک کنتاکت باز عادی دوم از طریق ردیف ترمینال در دسترس است

• کنترل چراغ سیگنال از طریق USB

• یک کلید توقف اضطراری Siemens Signum با قابلیت سیم‌کشی مستقیم

کاربردها

• ایستگاه‌های اپراتوری دستگاه با استفاده از پنل‌های CP6xxx یا CP7xxx

• فرمان محلی دستگاه و نمایش وضعیت

• رابط‌های اپراتوری نیازمند کنترل‌های فیزیکی دکمه‌ای

• کاربردهایی که عملکرد لمسی را با کلیدهای سخت‌افزاری اختصاصی ترکیب می‌کنند

• ایستگاه‌های کنترلی نیازمند عملکرد توقف اضطراری با سیم‌کشی مستقیم

مشخصات فنی

اتصالات / رابط‌ها

راهنمای نصب

1. تأیید کنید که دستگاه موردنظر یک واحد سازگار CP6x23-00xx یا CP7x23-00xx باشد.

2. بررسی کنید که پنل از پیکربندی پشتیبانی‌شده ۱۵ اینچی، بدون صفحه‌کلید، استفاده کند.

3. پیش از نصب، افزونه و ترمینال‌های اتصال را بررسی کنید.

4. افزونه را در سمت راست تعیین‌شده تابلو کنترل یا رایانه پنلی نصب کنید.

5. رابط USB موردنیاز برای انتقال سیگنال شستی‌ها و عملکرد چراغ‌های نشانگر را متصل کنید.

6. کنتاکت‌های ثانویه به‌طور عادی باز را فقط در مواردی سیم‌کشی کنید که طراحی دستگاه به اتصال مستقیم سیگنال‌ها نیاز دارد.

7. مدار توقف اضطراری را مطابق طراحی ایمنی دستگاه و مستندات الکتریکی مربوطه متصل کنید.

8. پیش از بهره‌برداری عادی از دستگاه، عملکرد همه شستی‌ها، چراغ‌ها و توقف اضطراری را بررسی کنید.

توصیه‌های راه‌اندازی

پس از نصب، هر شستی را به‌صورت جداگانه آزمایش کنید تا از انتقال صحیح سیگنال USB اطمینان حاصل شود.

هرگاه از کنتاکت‌های ثانویه با سیم‌کشی مستقیم استفاده می‌شود، هر مدار را به‌صورت مستقل در ردیف ترمینال بررسی کنید.

پیش از تحویل ایستگاه اپراتور برای بهره‌برداری، همه چراغ‌های نشانگر را از طریق سیستم کنترل‌شونده با USB مربوطه آزمایش کنید.

مدار توقف اضطراری باید پیش از بهره‌برداری، مطابق معماری ایمنی تأییدشده دستگاه اعتبارسنجی شود.
