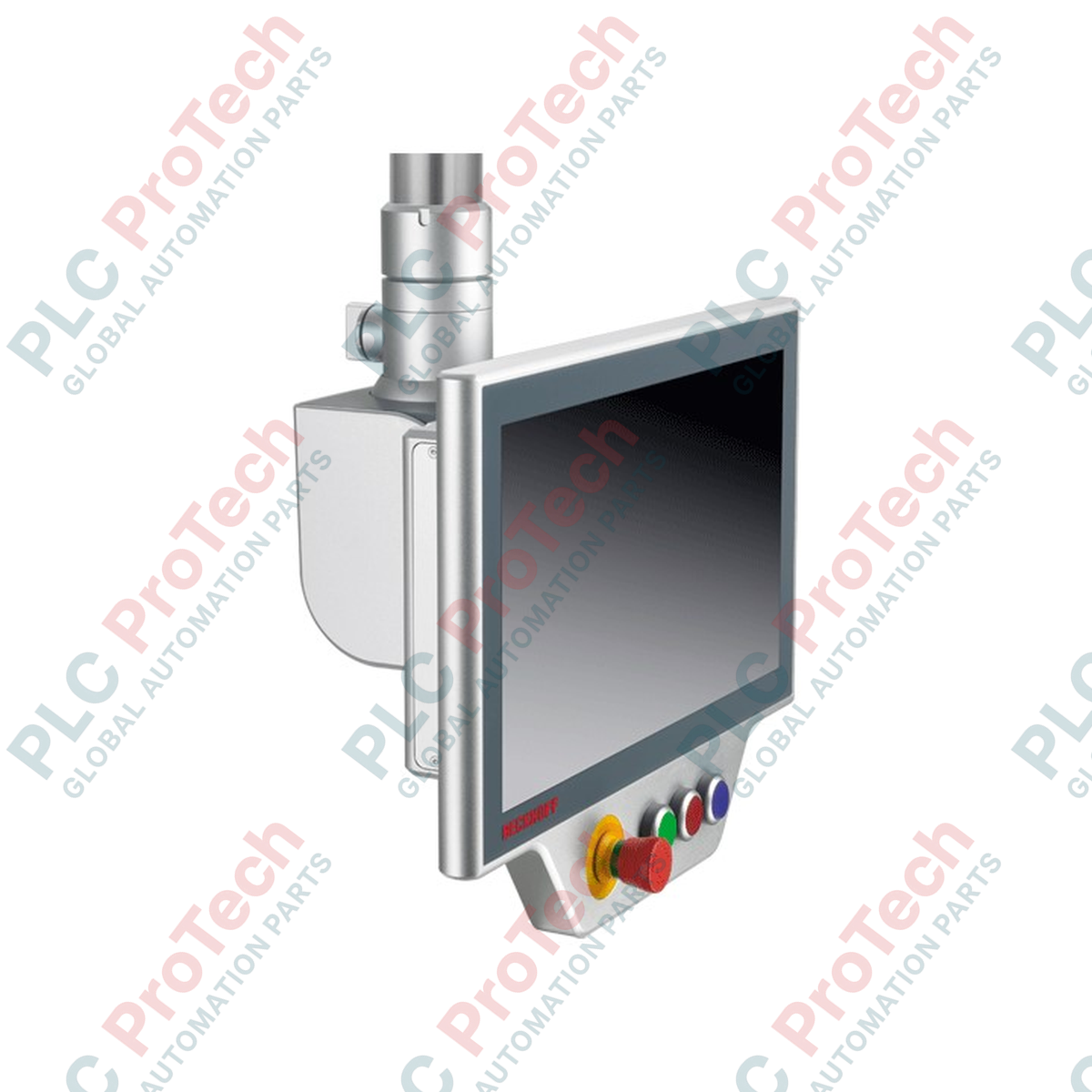

افزونه دکمه فشاری Beckhoff C9900-G057 برای رایانه‌های پنل CP39xx و CP32xx/CP37xx

توضیحات

Beckhoff C9900-G057 که برای یکپارچه‌سازی مکانیکی مستقیم با تجهیزات کنترلی چندلمسی افقی طراحی شده است، رابط کنترل اپراتوری تاکتیکی را برای پنل‌های کنترلی CP39xx و همچنین رایانه‌های پنلی CP32xx-1600 و CP37xx-1600 فراهم می‌کند. این ماژول توسعه سنگین‌کار که به‌صورت افقی زیر واحد نمایشگر اصلی نصب می‌شود، عناصر کنترل فیزیکی مقاومی را مستقیماً در رابط سطح ماشین ارائه می‌دهد. وجود کلیدهای فیزیکی با یکپارچگی بالا در کنار مدار توقف اضطراری یکپارچه، ورود فرمان اپراتور با قابلیت اطمینان بالا و انطباق با معماری‌های ایمنی سطح تجهیزات را تضمین می‌کند.

ویژگی‌های اصلی

• سخت‌افزار کلیدهای ممتاز: از دکمه‌های فشاری سنگین‌کار و گرد RAFI RAFIX 22FS+ با قطر ۳۰ میلی‌متر و چراغ‌های نشانگر یکپارچه استفاده می‌کند.
• عملگر اختصاصی ایمنی: مجهز به یک دکمه توقف اضطراری RAFI RAFIX 22FS+ مرکزی و کاملاً قابل مشاهده، با کنتاکت‌های قطع دارای هدایت اجباری است.
• برچسب‌گذاری قابل تنظیم: شامل برچسب‌های قابل درج برای کلاهک تک‌تک دکمه‌هاست و امکان پیکربندی سفارشی در محل و علامت‌گذاری واضح عملیاتی را فراهم می‌کند.
• مسیرهای رابط دوکاناله: چیدمان انعطاف‌پذیر امکان می‌دهد کنتاکت‌های کلید به‌طور مستقل از طریق USB ارتباط برقرار کنند یا از طریق یک رابط گرد مرکزی ۱۹ پین مسیریابی شوند.
• محفظه صنعتی مقاوم‌سازی‌شده: برای اتصال یکپارچه به پنل‌های چندلمسی سازگار با بازوی نصب طراحی شده و از نظر درجه حفاظت IP صنعتی و مشخصات مکانیکی با آن‌ها مطابقت دارد.

کاربردها

• خطوط مونتاژ خودرو و ایستگاه‌های کنترل اصلی سلول‌های کاری رباتیک.
• کنسول‌های کنترل ماشین‌ابزار که به سازوکارهای اختصاصی و فیزیکی برای شروع چرخه و توقف اضطراری نیاز دارند.
• محیط‌های بسته‌بندی و جابه‌جایی مواد که به ورودی‌های اپراتوری با بازخورد لمسی قوی نیاز دارند.

مشخصات فنی

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

ابعاد C9900-G057 به‌طور خاص برای پیکربندی‌های فیزیکی افقیِ مدل‌های CP39xx، CP32xx-1600 و CP37xx-1600 طراحی شده است. این محصول را نمی‌توان بدون سفارشی‌سازی ساختاری قابل‌توجه و از دست رفتن یکپارچگی IP محفظه، روی مدل‌های عمودی یا پنل‌های تک‌لمسی نسل‌های قدیمی نصب مجدد کرد. همیشه پیش از نصب، تطابق عرض فیزیکی مدل مانیتور خود را بررسی کنید.

خطاهای کاربردی و نکات مهندسی

هنگام استفاده از کانال USB برای بازخورد وضعیت چراغ سیگنال و ردیابی کلید ثانویه، مطمئن شوید سیستم‌عامل رایانه برای جلوگیری از حالت‌های صرفه‌جویی انرژی تعلیق انتخابی USB پیکربندی شده است. اگر سیستم‌عامل میزبان هاب ریشه USB را به حالت خواب ببرد، نشانگرهای LED و فشردن کلیدهای غیرسخت‌سیمی با قطعی ارتباط مواجه خواهند شد. کنتاکت‌های توقف اضطراری مرتبط با ایمنی باید مستقیماً از طریق رابط ۱۹ پین به کنترلر ایمنی یا رله ایمنی شما به‌صورت سخت‌سیمی متصل بمانند.

نکات راه‌اندازی و سیم‌کشی

برای تضمین سازگاری الکترومغناطیسی، مجموعه کابل گرد ۱۹ پین باید کاملاً شیلددار باشد و شیلد آن مستقیماً به پوسته کانکتور متصل شود. اطمینان حاصل کنید رایانه پنل و محفظه افزونه دکمه فشاری از طریق سازوکار بازوی نصب، اتصال زمین مشترک داشته باشند. برای کاهش اختلاف پتانسیل‌های گذرا، تسمه‌های اتصال زمین باید محل اتصال فیزیکی بین محفظه افزونه و پنل چندلمسی را پل بزنند.
