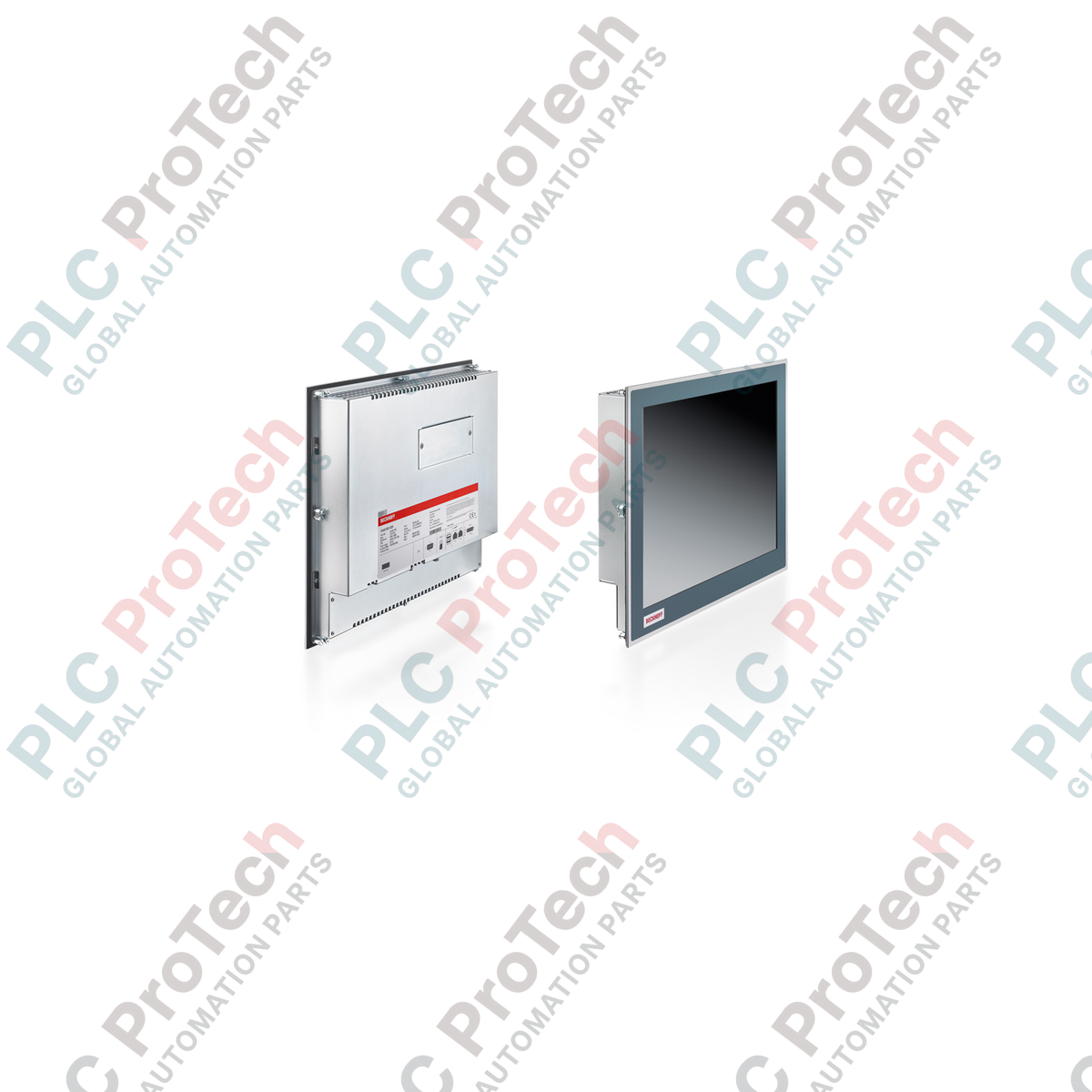

پنل‌پی‌سی توکار اقتصادی BECKHOFF CP6609-0001-0020

توضیحات

BECKHOFF CP6609-0001-0020 یک Panel PC توکار، اقتصادی و فشرده است که برای نصب کم‌جا در تابلوهای کنترل، پنل‌های کنترل یا کنسول‌های اپراتور طراحی شده است. این رایانه صنعتی، نمایشگر TFT شش‌ونیم اینچی را با صفحه‌نمایش لمسی مقاومتی ترکیب می‌کند و یک رابط یکپارچه برای کنترل و نمایش بصری در محیط‌های اتوماسیون صنعتی کوچک تا متوسط ارائه می‌دهد.

قلب این سامانه، پردازنده ARM Cortex-A8 با فرکانس 1 گیگاهرتز است که روی یک مادربرد 3½ اینچی با یکپارچگی بالا اجرا می‌شود. این سامانه به 1 گیگابایت RAM از نوع DDR3 و یک شکاف microSD برای ذخیره‌سازی فلش مجهز است و بستری بسیار قابل‌اعتماد و بدون فن برای اجرا فراهم می‌کند. این معماری سخت‌افزاری برای اجرای Windows Embedded Compact 7 (WEC7) بهینه شده و با سامانه‌های زمان‌اجرای TwinCAT 2 و TwinCAT 3 در رده عملکرد 30 سازگار است.

این دستگاه برای ارتباط و اتصال، به رابط‌های مستقل و داخلی Ethernet و EtherCAT RJ45 مجهز است و امکان یکپارچه‌سازی مستقیم با شبکه‌های کنترل پرسرعت را بدون نیاز به کارت‌های مبدل اضافی فراهم می‌کند. مونتاژ فیزیکی با استفاده از اهرم‌های گیره‌ای یکپارچه و بیرون‌کشیدنی ساده شده است؛ این اهرم‌ها فرایند نصب محکم روی پنل را بدون قطعات مکانیکی آزاد تضمین می‌کنند.

ویژگی‌ها

• نمایشگر TFT پررنگ 6.5 اینچی با وضوح 640 × 480 پیکسل.
• رابط صفحه‌نمایش لمسی مقاومتی تک‌انگشتی برای ورود مطمئن اطلاعات توسط اپراتور.
• پردازنده بدون فن ARM Cortex-A8 با فرکانس 1 گیگاهرتز و 1 گیگابایت RAM از نوع DDR3.
• حافظه پایدار 128 کیلوبایتی NOVRAM برای ذخیره‌سازی غیرفرار داده‌های حیاتی فرایند.
• دو رابط شبکه مستقل: 1 پورت اترنت 10/100BASE-T و 1 پورت EtherCAT داخلی.
• محافظت پنل جلویی با درجه IP65 در برابر گردوغبار و پاشش مایعات؛ محفظه پشتی با درجه IP20.
• UPS خازنی یک‌ثانیه‌ای یکپارچه برای ایمن‌سازی برنامه‌های دارای زمان کار در حالت ایمن هنگام قطع برق.

کاربردها

• رابط انسان-ماشین (HMI) در سطح ماشین برای نمایش بصری فرایند به‌صورت محلی.
• گره‌های فشرده با کنترل مستقیم در سامانه‌های بسته‌بندی، مونتاژ و جابه‌جایی مواد.
• پایش ترمینال و جمع‌آوری داده به‌صورت غیرمتمرکز در تأسیسات تولیدی.
• پنل‌های کنترل یکپارچه اپراتور برای ماشین‌آلات ماژولار و واحدهای کمکی.

مشخصات فنی

دستورالعمل‌های نصب

1. پیش از آماده‌سازی اتصالات، مطمئن شوید ولتاژ سیستم با ورودی موردنیاز 24 V DC مطابقت دارد.
2. بریدگی کابینت را مطابق دستورالعمل‌های دقیق ابعادی برای Panel PC شش‌ونیم‌اینچی Beckhoff آماده کنید.
3. دستگاه را از جلو داخل بریدگی آماده‌شده وارد کنید.
4. Panel PC را با درگیر کردن اهرم‌های گیره‌ای یکپارچه و بیرون‌کشیدنی در طرفین شاسی پشتی، محکم کنید.
5. هادی اتصال زمین حفاظتی را به ترمینال اتصال زمین تعیین‌شده روی پوشش فلزی پشتی وصل کنید.
6. کابل برق 24 V DC را با اطمینان از قطبیت صحیح وصل کنید.
7. کابل‌های ارتباطی Ethernet، EtherCAT و سریال را مطابق پیکربندی شبکه خود وصل کنید.

توصیه‌های تعویض

1. پیش از خارج کردن Panel PC موجود، مطمئن شوید سیستم کاملاً خاموش و بی‌برق شده است.
2. پیکربندی ذخیره‌شده، تصویر سیستم‌عامل و پروژه‌های TwinCAT را از کارت microSD فعال مستندسازی یا پشتیبان‌گیری کنید.
3. تمام پیکربندی‌های IP شبکه، مسیریابی ترمینال EtherCAT و ویژگی‌های ارتباطی را یادداشت کنید.
4. تمام کانکتورهای ارتباطی، USB، سریال و منبع تغذیه را با دقت جدا کنید.
5. اهرم‌های گیره را آزاد کنید تا دستگاه را با ایمنی از بریدگی محل نصب خارج کنید.
6. CP6609-0001-0020 جایگزین را نصب کنید، داده‌های پشتیبان‌گیری‌شده را بازیابی کنید یا کارت microSD پیکربندی‌شده را وارد کنید و پیش از وصل و قطع کردن برق، اتصالات سیم‌کشی را دوباره برقرار کنید.
