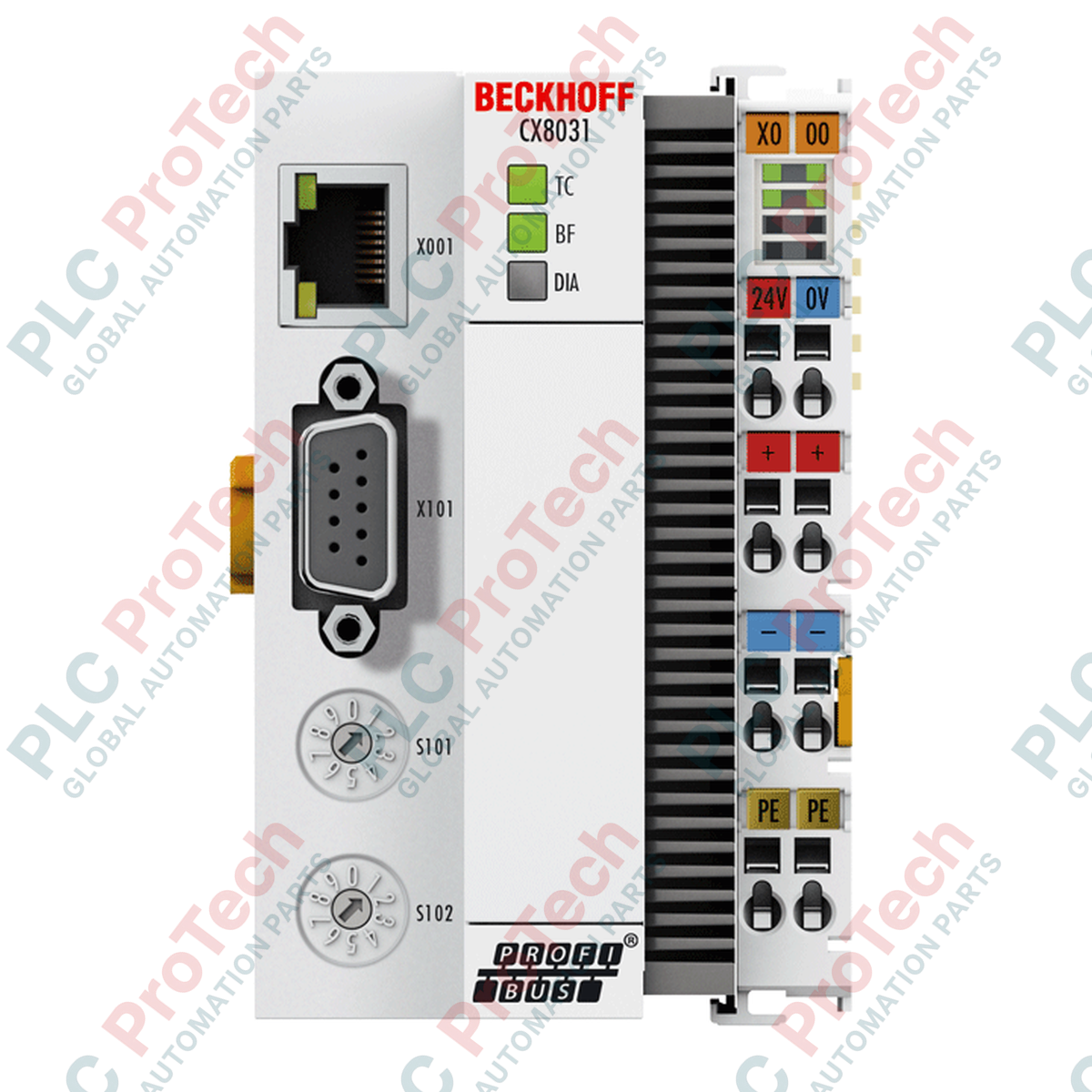

Beckhoff CX8031 که برای ایجاد پل میان کنترل محلی پرسرعت و شبکههای فیلدباس قدیمی طراحی شده است، یک Embedded PC بسیار جمعوجور با نصب روی ریل DIN است که به رابط یکپارچه PROFIBUS DP slave مجهز شده است. این کنترلر برای پردازش مستقل منطق اتوماسیون محلی طراحی شده و در عین حال ارتباط مستقیم و قطعی با یک سیستم اصلی PROFIBUS را حفظ میکند. این دستگاه با بهرهگیری از پردازنده ARM9 با فرکانس ۴۰۰ مگاهرتز، سیستمعامل Windows Embedded CE 6 را اجرا میکند و برای محیط برنامهنویسی TwinCAT 2 بهینه شده است تا اجرای سریع برنامههای PLC را مستقیماً در سطح ماشین یا فیلد امکانپذیر کند.
| پارامتر مشخصات | مقدار / رتبهبندی |
|---|---|
| تولیدکننده | Beckhoff |
| شماره مدل | CX8031 |
| نوع پردازنده | ARM9، فرکانس ۴۰۰ مگاهرتز (۱ هسته) |
| حافظه فلش | ۵۱۲ مگابایت microSD (قابل ارتقا بهصورت اختیاری) |
| حافظه اصلی | ۶۴ مگابایت حافظه RAM از نوع DDR2 (غیرقابل ارتقا) |
| حافظه پایدار | UPS یکثانیهای (ذخیره حداکثر 1 مگابایت داده پایدار) |
| سیستمعامل | Windows Embedded CE 6 |
| نرمافزار کنترل | PLC مربوط به TwinCAT 2 |
| رابطهای فیزیکی | 1 × RJ45 (10/100 مگابیتبرثانیه)، 1 × دستگاه USB (پشت دریچه محافظ جلویی) |
| رابط باس | 1 سوکت D-sub نهپین، شیلددار، اسلیو PROFIBUS DP |
| نوع اتصال ورودی/خروجی | E-bus (EtherCAT) یا K-bus (ترمینالهای باس)، تشخیص خودکار |
| منبع جریان باس | حداکثر 2 A |
| حداکثر مصرف برق | 3 W |
| نمایشگر عیبیابی | 1 LED وضعیت TC، 2 LED وضعیت باس |
| ساعت بلادرنگ | ساعت داخلی بلادرنگ با باتری قابلتعویض (پشت دریچه جلویی) |
| ابعاد (عرض × ارتفاع × عمق) | 64 میلیمتر × 100 میلیمتر × 73 میلیمتر |
| وزن دستگاه | 180 g |
| دمای کاری | 0 تا 55 degC |
| دمای نگهداری | -25 تا +85 degC |
| رطوبت نسبی | 95٪، بدون میعان |
| درجه حفاظت در برابر نفوذ | IP20 |
| نشانگذاری ATEX | II 3 G Ex nA IIC T4 Gc / II 3 D Ex tc IIIC T135 degC Dc |
| نشانگذاری IECEx | Ex nA IIC T4 Gc / Ex tc IIIC T135 degC Dc |
| نشانگذاری cFMus | Class I، Division 2، گروههای A، B، C، D / Class I، Zone 2، AEx ec IIC T4 Gc |
| وزن حمل (محاسبهشده) | 2.0 کیلوگرم |
| نوع رابط | رابط / قالب | تخصیص عملکردی |
|---|---|---|
| درگاه اترنت | RJ45 (10/100 Base-T) | برنامهنویسی، راهاندازی شبکه و پیکربندی سیستم |
| اسلیو PROFIBUS DP | D-sub نهپین (مادگی)، شیلددار | یکپارچهسازی استاندارد مستر PROFIBUS (با آدرسدهی سختافزاری) |
| درگاه دستگاه USB | USB نوع B (زیر دریچه جلویی) | رابط پیکربندی محلی برای مدیریت سیستمعامل و عیبیابی |
| کنتاکتهای باس ورودی/خروجی | کنتاکتهای فنری (سمت راست) | اتصال خودکار به ترمینالهای استاندارد EtherCAT (E-bus) یا ترمینالهای باس (K-bus) |
CX8031 بهطور ویژه برای محیطهای TwinCAT 2 طراحی شده است و بهدلیل معماری سختافزاری ARM9 زیربنایی، با زمانهای اجرای TwinCAT 3 سازگار نیست. برای کاربردهایی که به سازگاری با TwinCAT 3 یا پردازش مدرن چندهستهای نیاز دارند، توسعهدهندگان باید کنترلرهای سری CX8100 یا CX8200 را مشخص کنند. توجه داشته باشید که هنگام مهاجرت از K-bus (ترمینالهای باس استاندارد) به E-bus (EtherCAT) روی همان CX8031، دستگاه هنگام روشنشدن، توپولوژی فیزیکی باس صفحهپشتی را بهطور خودکار دوباره شناسایی میکند و نیازی به تغییر دستی دیپسوئیچها نیست.
اگرچه CX8031 حداکثر ۲ آمپر جریان را مستقیماً به بکپلین E-bus/K-bus تأمین میکند، یکپارچهسازان سیستم باید مجموع جریان مصرفی همه ترمینالهای I/O متصل را محاسبه کنند. عبور از این حد باعث خاموش شدن سیستم یا بروز ناهنجاریهای ناپایدار در ارتباطات میشود. هنگام استفاده از آرایشهای ترمینالی پرتراکم، برای یک ماژول تغذیه میانی، مانند EL9410، برنامهریزی کنید تا توان اضافی باس را تزریق کند.
آدرس گره PROFIBUS بهصورت دستی و با استفاده از کلیدهای چرخشی فیزیکی تنظیم آدرس که پشت دریچه جلویی قرار دارند، پیکربندی میشود. تغییرات اعمالشده با این کلیدهای چرخشی بهصورت بیدرنگ بهروزرسانی نمیشوند؛ برای ثبت آدرس سختافزاری جدید، CX8031 باید یک راهاندازی مجدد کامل و سرد (خاموش و روشن کردن برق) انجام دهد. اطمینان حاصل کنید که شیلد کابل PROFIBUS دارای کانکتور D-sub نهپین در هر دو سر به زمین متصل باشد تا تداخل الکترومغناطیسی فرکانسبالای صنعتی حذف شود.
هشدار حیاتی
پیش از اجرای نصب مکانیکی یا سیمکشی فیزیکی ترمینالها، همه منابع برق را ایزوله کنید. اطمینان حاصل کنید که خطوط برق مطابق رویههای استاندارد ایمنی صنعتی قفل و برچسبگذاری شدهاند. قطع نکردن خطوط برق فعال میتواند به هسته پردازنده داخلی ARM9 آسیب بزند، پارتیشن سیستمی microSD را خراب کند یا موجب آسیب شدید به تجهیزات شود.
Global Express Shipping
Returns & Warranty
تولیدکننده: BECKHOFF
شماره محصول: CX8031
کشور سازنده:آلمان
نوع محصول: رایانههای توکار
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: ۶۴ میلیمتر × ۱۰۰ میلیمتر × ۷۳ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
Beckhoff CX8031 که برای ایجاد پل میان کنترل محلی پرسرعت و شبکههای فیلدباس قدیمی طراحی شده است، یک Embedded PC بسیار جمعوجور با نصب روی ریل DIN است که به رابط یکپارچه PROFIBUS DP slave مجهز شده است. این کنترلر برای پردازش مستقل منطق اتوماسیون محلی طراحی شده و در عین حال ارتباط مستقیم و قطعی با یک سیستم اصلی PROFIBUS را حفظ میکند. این دستگاه با بهرهگیری از پردازنده ARM9 با فرکانس ۴۰۰ مگاهرتز، سیستمعامل Windows Embedded CE 6 را اجرا میکند و برای محیط برنامهنویسی TwinCAT 2 بهینه شده است تا اجرای سریع برنامههای PLC را مستقیماً در سطح ماشین یا فیلد امکانپذیر کند.
| پارامتر مشخصات | مقدار / رتبهبندی |
|---|---|
| تولیدکننده | Beckhoff |
| شماره مدل | CX8031 |
| نوع پردازنده | ARM9، فرکانس ۴۰۰ مگاهرتز (۱ هسته) |
| حافظه فلش | ۵۱۲ مگابایت microSD (قابل ارتقا بهصورت اختیاری) |
| حافظه اصلی | ۶۴ مگابایت حافظه RAM از نوع DDR2 (غیرقابل ارتقا) |
| حافظه پایدار | UPS یکثانیهای (ذخیره حداکثر 1 مگابایت داده پایدار) |
| سیستمعامل | Windows Embedded CE 6 |
| نرمافزار کنترل | PLC مربوط به TwinCAT 2 |
| رابطهای فیزیکی | 1 × RJ45 (10/100 مگابیتبرثانیه)، 1 × دستگاه USB (پشت دریچه محافظ جلویی) |
| رابط باس | 1 سوکت D-sub نهپین، شیلددار، اسلیو PROFIBUS DP |
| نوع اتصال ورودی/خروجی | E-bus (EtherCAT) یا K-bus (ترمینالهای باس)، تشخیص خودکار |
| منبع جریان باس | حداکثر 2 A |
| حداکثر مصرف برق | 3 W |
| نمایشگر عیبیابی | 1 LED وضعیت TC، 2 LED وضعیت باس |
| ساعت بلادرنگ | ساعت داخلی بلادرنگ با باتری قابلتعویض (پشت دریچه جلویی) |
| ابعاد (عرض × ارتفاع × عمق) | 64 میلیمتر × 100 میلیمتر × 73 میلیمتر |
| وزن دستگاه | 180 g |
| دمای کاری | 0 تا 55 degC |
| دمای نگهداری | -25 تا +85 degC |
| رطوبت نسبی | 95٪، بدون میعان |
| درجه حفاظت در برابر نفوذ | IP20 |
| نشانگذاری ATEX | II 3 G Ex nA IIC T4 Gc / II 3 D Ex tc IIIC T135 degC Dc |
| نشانگذاری IECEx | Ex nA IIC T4 Gc / Ex tc IIIC T135 degC Dc |
| نشانگذاری cFMus | Class I، Division 2، گروههای A، B، C، D / Class I، Zone 2، AEx ec IIC T4 Gc |
| وزن حمل (محاسبهشده) | 2.0 کیلوگرم |
| نوع رابط | رابط / قالب | تخصیص عملکردی |
|---|---|---|
| درگاه اترنت | RJ45 (10/100 Base-T) | برنامهنویسی، راهاندازی شبکه و پیکربندی سیستم |
| اسلیو PROFIBUS DP | D-sub نهپین (مادگی)، شیلددار | یکپارچهسازی استاندارد مستر PROFIBUS (با آدرسدهی سختافزاری) |
| درگاه دستگاه USB | USB نوع B (زیر دریچه جلویی) | رابط پیکربندی محلی برای مدیریت سیستمعامل و عیبیابی |
| کنتاکتهای باس ورودی/خروجی | کنتاکتهای فنری (سمت راست) | اتصال خودکار به ترمینالهای استاندارد EtherCAT (E-bus) یا ترمینالهای باس (K-bus) |
CX8031 بهطور ویژه برای محیطهای TwinCAT 2 طراحی شده است و بهدلیل معماری سختافزاری ARM9 زیربنایی، با زمانهای اجرای TwinCAT 3 سازگار نیست. برای کاربردهایی که به سازگاری با TwinCAT 3 یا پردازش مدرن چندهستهای نیاز دارند، توسعهدهندگان باید کنترلرهای سری CX8100 یا CX8200 را مشخص کنند. توجه داشته باشید که هنگام مهاجرت از K-bus (ترمینالهای باس استاندارد) به E-bus (EtherCAT) روی همان CX8031، دستگاه هنگام روشنشدن، توپولوژی فیزیکی باس صفحهپشتی را بهطور خودکار دوباره شناسایی میکند و نیازی به تغییر دستی دیپسوئیچها نیست.
اگرچه CX8031 حداکثر ۲ آمپر جریان را مستقیماً به بکپلین E-bus/K-bus تأمین میکند، یکپارچهسازان سیستم باید مجموع جریان مصرفی همه ترمینالهای I/O متصل را محاسبه کنند. عبور از این حد باعث خاموش شدن سیستم یا بروز ناهنجاریهای ناپایدار در ارتباطات میشود. هنگام استفاده از آرایشهای ترمینالی پرتراکم، برای یک ماژول تغذیه میانی، مانند EL9410، برنامهریزی کنید تا توان اضافی باس را تزریق کند.
آدرس گره PROFIBUS بهصورت دستی و با استفاده از کلیدهای چرخشی فیزیکی تنظیم آدرس که پشت دریچه جلویی قرار دارند، پیکربندی میشود. تغییرات اعمالشده با این کلیدهای چرخشی بهصورت بیدرنگ بهروزرسانی نمیشوند؛ برای ثبت آدرس سختافزاری جدید، CX8031 باید یک راهاندازی مجدد کامل و سرد (خاموش و روشن کردن برق) انجام دهد. اطمینان حاصل کنید که شیلد کابل PROFIBUS دارای کانکتور D-sub نهپین در هر دو سر به زمین متصل باشد تا تداخل الکترومغناطیسی فرکانسبالای صنعتی حذف شود.
هشدار حیاتی
پیش از اجرای نصب مکانیکی یا سیمکشی فیزیکی ترمینالها، همه منابع برق را ایزوله کنید. اطمینان حاصل کنید که خطوط برق مطابق رویههای استاندارد ایمنی صنعتی قفل و برچسبگذاری شدهاند. قطع نکردن خطوط برق فعال میتواند به هسته پردازنده داخلی ARM9 آسیب بزند، پارتیشن سیستمی microSD را خراب کند یا موجب آسیب شدید به تجهیزات شود.
