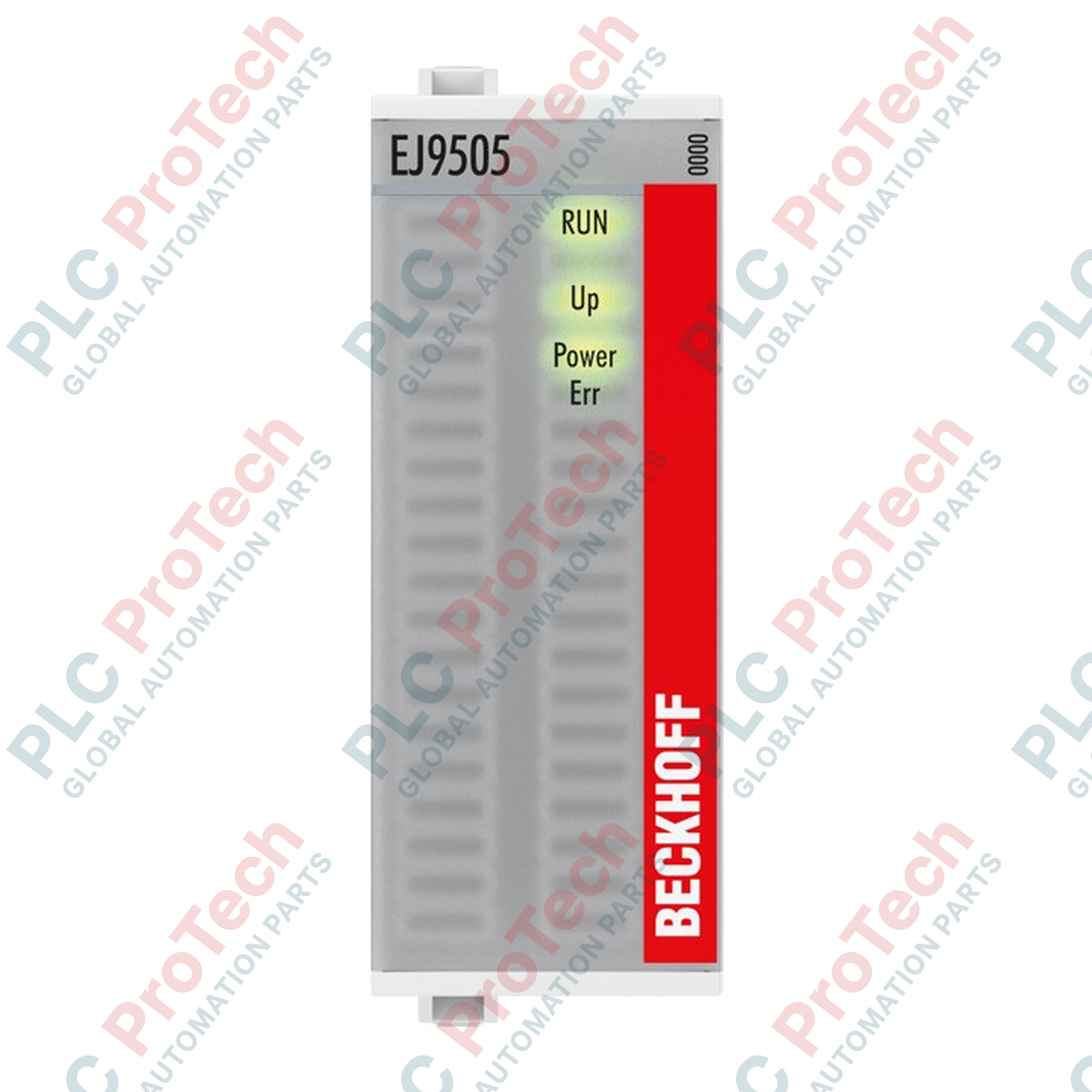

ماژول اتصال منبع تغذیه سری EJ از Beckhoff مدل EJ9505

Q: کارکرد اصلی ماژول EJ9505 چیست؟

این ماژول برای تأمین برق حسگرهای کمولتاژ و اجزای الکترونیکی مستقیماً روی یک برد توزیع سیگنال EJ، از ورودی ۲۴ V DC یک خروجی پایدار ۵ V DC تولید میکند.

Q: آیا میتوان EJ9505 را مستقیماً روی ریل DIN استاندارد نصب کرد؟

خیر، EJ9505 یک ماژول EtherCAT Plug-in است که بهجای نصب مستقیم روی ریل DIN استاندارد، برای نصب روی یک برد توزیع سیگنال سفارشی (PCB) طراحی شده است.

Q: اگر جریان خروجی از ۰٫۵ A بیشتر شود، چه اتفاقی میافتد؟

EJ9505 به حفاظت در برابر اتصال کوتاه و اضافهبار مجهز است. اگر جریان از ۰٫۵ A بیشتر شود، ماژول برای محافظت از مدار، خاموش میشود یا خروجی را محدود میکند.

SKU EJ9505

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: BECKHOFF
شماره محصول: EJ9505
کشور سازنده:آلمان
نوع محصول: ماژول‌های منبع تغذیه
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Beckhoff EJ9505 با تأمین منبع ولتاژ پایین تنظیم‌شده مستقیماً روی برد توزیع سیگنال، یک ماژول تغذیه قابل‌نصب با قابلیت اطمینان بالا است که برای محیط‌های دشوار اتوماسیون صنعتی طراحی شده است. این ماژول ورودی ۲۴ ولت DC را به خروجی تثبیت‌شده ۵ ولت DC تبدیل می‌کند و برای تأمین توان حسگرها، انکودرها و قطعات الکترونیکی کم‌ولتاژ درون سیستم ماژولار EtherCAT Plug-in ایدئال است.

ویژگی‌های کلیدی

ولتاژ خروجی ۵ ولت DC تثبیت‌شده با محدوده تلرانس دقیق +/- ۱٪.
طراحی یکپارچه مقاوم در برابر اتصال کوتاه برای محافظت از قطعات پایین‌دست.
یکپارچه‌سازی مستقیم وضعیت عیب‌یابی در تصویر فرایند کنترلر.
فرم‌فاکتور فشرده و قابل‌نصب که برای بردهای توزیع سیگنال با محدودیت فضا بهینه شده است.
مطابق با استانداردهای EN 61000-6-2 و EN 61000-6-4 برای سازگاری الکترومغناطیسی پایدار.

کاربردهای صنعتی

تولید انبوه ماشین‌آلات سری با استفاده از بردهای توزیع سفارشی.
تابلوهای کنترل فشرده که به ورودی/خروجی با چگالی بالا و توزیع توان محلی نیاز دارند.
خطوط مونتاژ خودکار و یکپارچه‌سازی ابزارهای رباتیک.

مشخصات فنی

پارامتر	مقدار مشخصه
سازنده	Beckhoff Automation
مدل	EJ9505
ولتاژ ورودی	۲۴ ولت DC (-۱۵٪ / +۲۰٪)
ولتاژ خروجی	۵ ولت DC (+/- ۱٪)
جریان خروجی	۰٫۵ آمپر
مصرف جریان گذرگاه E	معمولاً ۷۰ میلی‌آمپر
مقاوم در برابر اتصال کوتاه	بله
عیب‌یابی در تصویر فرایند	بله
دمای کاری	۰ تا ۵۵ درجه سانتی‌گراد
دمای نگهداری	-۲۵ تا ۸۵ درجه سانتی‌گراد
رطوبت نسبی	۹۵٪، بدون میعان
مصونیت/انتشار EMC	مطابق با EN 61000-6-2 / EN 61000-6-4
مقاومت در برابر لرزش/ضربه	مطابق با EN 60068-2-6 / EN 60068-2-27
درجه حفاظت	IP20
تأییدیه‌ها	CE، UL
وزن خالص	تقریباً ۵۰ گرم
وزن حمل	۲٫۰ کیلوگرم

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

EJ9505 بخشی از خانواده ماژول‌های قابل‌نصب سری EJ شرکت Beckhoff است. برخلاف ترمینال‌های استاندارد EtherCAT (سری EL/ES)، EJ9505 برای هدایت توان و سیگنال‌های E-bus به یک برد توزیع سیگنال سازگار (PCB) نیاز دارد. این ماژول بدون این رابط بک‌پلین مستقیماً روی ریل استاندارد DIN نصب نمی‌شود.

خطاهای کاربردی و نکات مهندسی

هنگام طراحی برد توزیع سیگنال، مطمئن شوید مسیرهای مسی PCB که خروجی ۵ V DC را حمل می‌کنند، برای جریان حداکثر ۰٫۵ A اندازه‌گذاری مناسبی دارند تا از گرم‌شدن موضعی و افت ولتاژ جلوگیری شود. اگر حسگرهای ۵ V پایین‌دست در مجموع بیش از ۰٫۵ A جریان بکشند، فیوز الکترونیکی داخلی ماژول قطع می‌شود و برای بازنشانی آن، خاموش و روشن کردن منبع تغذیه یا کاهش بار لازم است.

نکات راه‌اندازی و سیم‌کشی

متغیرهای تشخیصی EJ9505 را در TwinCAT نگاشت کنید تا وضعیت منبع تغذیه ۵ V را پایش کنید. تصویر فرایند، نشانگرهای وضعیت بلادرنگی ارائه می‌دهد که می‌توانند پیش از وقوع افت کامل ولتاژ، هشدارهای سیستم را فعال کنند و زمان ازکارافتادگی پیش‌بینی‌نشده ماشین را به حداقل برسانند.

راهنمای نصب

هشدار بحرانی

پیش از وارد کردن یا خارج کردن ماژول EJ9505 از برد توزیع سیگنال، همه منابع تغذیه را بی‌برق کنید. اتصال ماژول‌های قابل‌نصب در حالت روشن می‌تواند به پین‌های اتصال، برد توزیع و اجزای مجاور EtherCAT آسیب دائمی وارد کند.

1

بررسی کنید که منبع تغذیه اصلی ۲۴ V DC کاملاً خاموش و قفل شده باشد.

2

پین‌های ماژول EJ9505 را دقیقاً با سوکت‌های متناظر روی برد توزیع سیگنال هم‌راستا کنید.

3

ماژول را محکم و یکنواخت در جای خود فشار دهید تا مکانیزم‌های قفل به‌طور ایمن درگیر شوند.

4

یک توان ورودی ۲۴ V DC اعمال کنید و وضعیت خروجی ۵ V DC را از طریق مدیر سیستم TwinCAT بررسی کنید.

FAQ

کارکرد اصلی ماژول EJ9505 چیست؟

این ماژول برای تأمین برق حسگرهای کم‌ولتاژ و اجزای الکترونیکی مستقیماً روی یک برد توزیع سیگنال EJ، از ورودی ۲۴ V DC یک خروجی پایدار ۵ V DC تولید می‌کند.

آیا می‌توان EJ9505 را مستقیماً روی ریل DIN استاندارد نصب کرد؟

خیر، EJ9505 یک ماژول EtherCAT Plug-in است که به‌جای نصب مستقیم روی ریل DIN استاندارد، برای نصب روی یک برد توزیع سیگنال سفارشی (PCB) طراحی شده است.

اگر جریان خروجی از ۰٫۵ A بیشتر شود، چه اتفاقی می‌افتد؟

EJ9505 به حفاظت در برابر اتصال کوتاه و اضافه‌بار مجهز است. اگر جریان از ۰٫۵ A بیشتر شود، ماژول برای محافظت از مدار، خاموش می‌شود یا خروجی را محدود می‌کند.

آیا EJ9505 بین ورودی و خروجی ایزولاسیون الکتریکی ایجاد می‌کند؟

خیر، EJ9505 بین ورودی ۲۴ V DC و خروجی ۵ V DC ایزولاسیون الکتریکی ندارد.
