تولیدکننده: BECKHOFF
شماره محصول: EK1501-0100
کشور سازنده:آلمان
نوع محصول: کوپلرهای EtherCAT
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: ۵۱ میلی‌متر × ۱۰۰ میلی‌متر × ۶۹ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

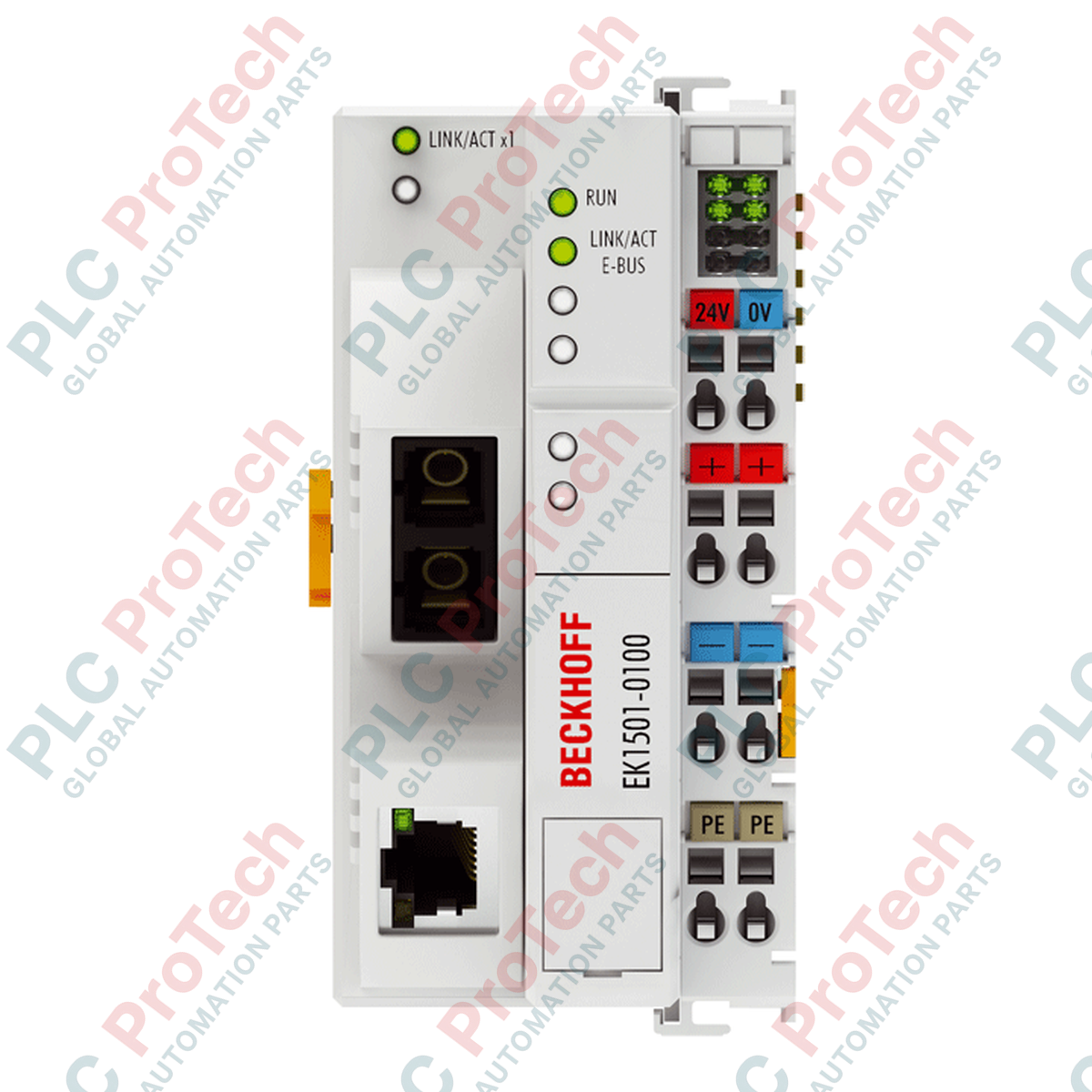

برای برقراری ارتباط مطمئن در شبکه‌های صنعتی با مسافت طولانی، Beckhoff EK1501-0100 تبدیل رسانه فیبر نوری چندحالته را مستقیماً با سیستم‌های EtherCAT Terminal یکپارچه میکند. این دستگاه شکاف میان شبکه‌های نوری 100BASE-FX و اتصالات مسی استاندارد RJ45 را پوشش می‌دهد و به‌عنوان یک گره ارتباطی بسیار ایمن عمل میکند. این کوپلر با استفاده از فیبر شیشهای چندحالته امکان اتصال ایستگاه‌های منفرد با فاصله حداکثر ۲۰۰۰ متر را فراهم میکند و آسیب‌پذیری کابل‌کشی مسی سنتی در برابر تداخل الکترومغناطیسی را از میان برمی‌دارد.
این ماژول دارای یک کلید شناسه اعشاری سه‌رقمی یکپارچه است که امکان پیکربندی حداکثر ۴۰۹۶ شناسه منحصربه‌فرد ایستگاه را فراهم میکند. این آدرس‌دهی مبتنی بر سخت‌افزار برای توپولوژی‌های Hot Connect حیاتی است و امکان اتصال یا قطع ماژول‌های سیستم را حین کارکرد زنده فراهم می‌سازد. کوپلر جریان E-bus داخلی حداکثر ۲۰۰۰ میلیآمپر را تولید میکند و ترمینالهای سری ELxxxx متصل را مستقیماً از منبع تغذیه ورودی سیستم ۲۴ ولت DC تغذیه می‌نماید.
| پارامتر | مشخصات |
|---|---|
| سازنده | Beckhoff Automation GmbH & Co. KG |
| شماره مدل | EK1501-0100 |
| پروتکل | EtherCAT |
| رسانه انتقال داده | فیبر شیشهای چندحالته 50/125 um |
| حداکثر فاصله بین ایستگاه‌ها | ۲۰۰۰ متر (100BASE-FX) |
| رابط گذرگاه | ۱ × SC Duplex |
| منبع تغذیه | ۲۴ ولت DC (۱۵٪− / ۲۰٪+) |
| تغذیه جریان E-bus | ۲۰۰۰ mA |
| شناسه‌های قابل پیکربندی | ۴۰۹۶ (از طریق کلید شناسه اعشاری ۳ رقمی) |
| ایزولاسیون الکتریکی | ۵۰۰ V (کنتاکت توان / ولتاژ تغذیه / Ethernet) |
| سطح مقطع اتصال (تک‌رشته‌ای/چندرشته‌ای) | ۰٫۰۸ تا ۲٫۵ mm2 (AWG 28-14) |
| طول لخت‌کردن سیم | ۸ تا ۹ mm |
| درجه حفاظت | IP20 |
| دمای کاری | ۰ تا ۵۵ درجه سانتی‌گراد |
| دمای نگهداری | -۲۵ تا ۸۵ درجه سانتی‌گراد |
| ابعاد (W x H x D) | ۵۱ mm x ۱۰۰ mm x ۶۹ mm |
| وزن محصول | 190 g |
| وزن حمل | ۲ kg (شامل بسته‌بندی محافظ تشخیصی) |
| کشور سازنده | آلمان |
EK1501-0100 هنگام انتقال سیگنال‌های کنترلی در فواصل طولانی یا محیط‌های دارای نویز الکتریکی، به‌عنوان جایگزین مستقیم کوپلرهای مبتنی بر مس (مانند EK1100) عمل میکند. این محصول از نظر عملکرد با کوپلر چندحالته استاندارد EK1501 یکسان است، اما به کلید چرخشی سه‌دهه‌ای شناسه مجهز شده است که برای توپولوژی‌های پویای Hot Connect ضروری است. هنگام تعویض یا طراحی گره‌های شبکه، اطمینان حاصل کنید که پیکربندی TwinCAT شما با موقعیت فیزیکی کلیدهای چرخشی روی دستگاه مطابقت دارد.
یکی از رایج‌ترین خطاهای پیکربندی، عبور از حد جریان ۲۰۰۰ mA مربوط به E-bus است. محاسبه مجموع مصرف جریان تمام ترمینالهای ELxxxx متصل، ضروری است. اگر پیکربندی ترمینال شما از ۲ A بیشتر شود، باید با استفاده از یک ترمینال تغذیه EL9410 یا EL9400 جریان تازه تزریق کنید تا از ناپایداری ارتباط یا قطع‌شدن آن جلوگیری شود.
کلیدهای شناسه فیزیکی باید پیش از اعمال برق به کوپلر تنظیم شوند. ASIC بکهوف این تنظیمات سختافزاری را فقط در چرخه بوت میخواند. اگر کلیدهای شناسه را هنگام روشن‌بودن دستگاه تغییر دهید، شناسه جدید تا زمان انجام یک چرخه کامل خاموش و روشن‌شدن ثبت نخواهد شد. برای جلوگیری از تضعیف شدید سیگنال، اطمینان حاصل کنید که کانکتورهای نوری SC Duplex پیش از اتصال با ابزارهای مناسب فیبر نوری تمیز شده باشند.
پیش از نصب یا خارج‌کردن کوپلر EtherCAT یا هر یک از ماژول‌های I/O مرتبط، همیشه کل کابینت کنترل را کاملاً ایزوله و بی‌برق کنید. بی‌برق‌نکردن می‌تواند به ایجاد قوس‌های الکتریکی مخرب، آسیب دائمی به کنتاکت‌های E-bus یا خطاهای گذرگاه CPU منجر شود.
