ترمینال خروجی دیجیتال سری EL BECKHOFF EL2872-0010

مروری بر محصول

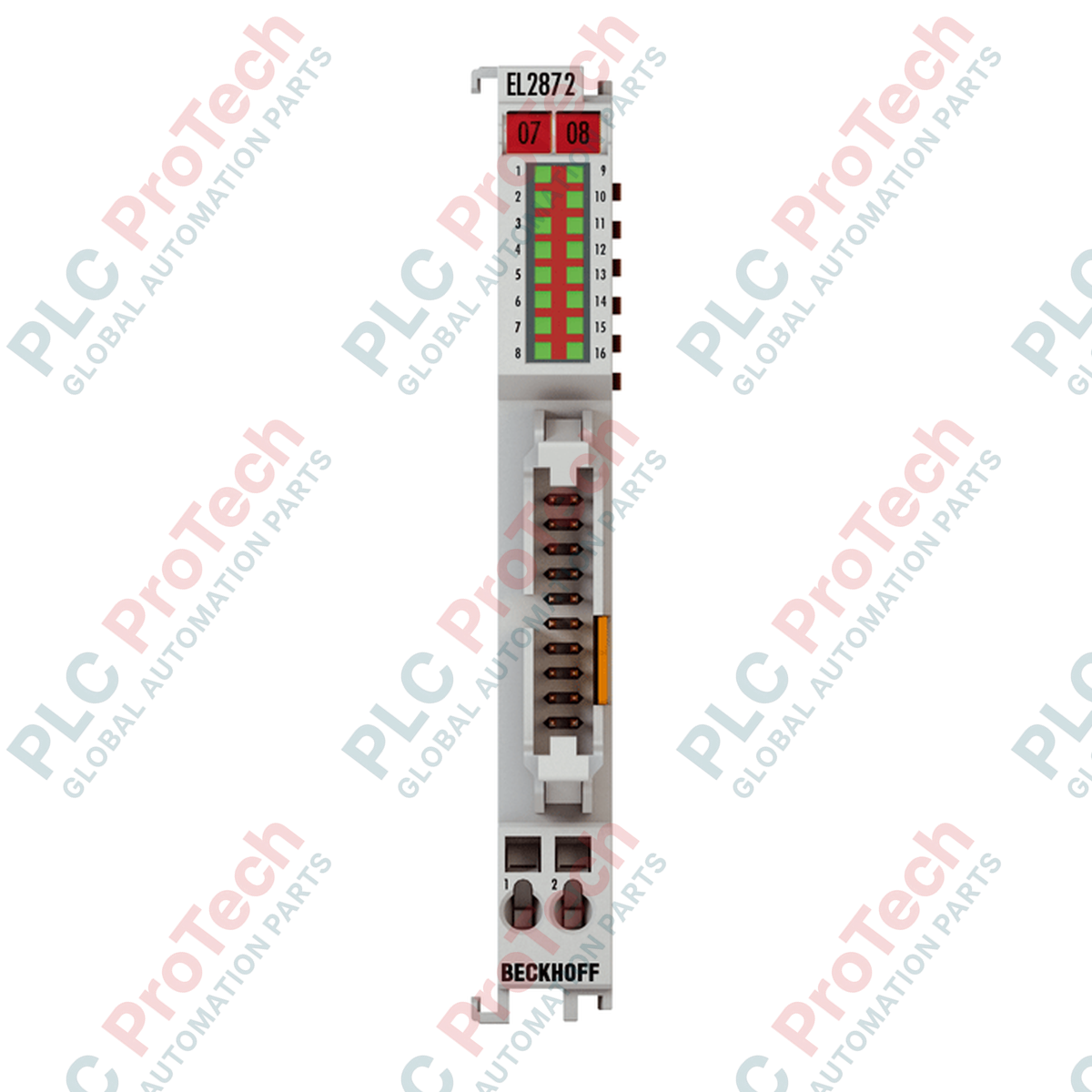

EL2872-0010 (EL28720010) یک ترمینال خروجی دیجیتال ۱۶ کاناله با چگالی بالا از سری EL شرکت Beckhoff است که به‌طور ویژه برای اتصال به ترمینال‌های شیر چندپین و عملگرهای صنعتی با چگالی بالا طراحی شده است. این ماژول با استفاده از فناوری اتصال کابل نواری تخت، پیچیدگی سیم‌کشی تابلو را کاهش داده و زمان نصب را در کاربردهای ساخت ماشین به‌طور چشمگیری کوتاه می‌کند. EL2872-0010 با فراهم‌کردن خروجی‌های سوئیچ سمت زمین و حفاظت اتصال کوتاه مجزا برای هر کانال، کنترل پایدار و قابل‌اعتماد بارهای القایی، اهمی و لامپی را در سامانه‌های مدرن مونتاژ خودکار تضمین می‌کند.

پیکربندی فنی

معماری این ترمینال برای توزیع ساده سیگنال به جزیره‌های شیر بهینه شده است. طبقه خروجی دارای ۱۶ کانال است که هرکدام برای جریان حداکثر ۰٫۵ آمپر طراحی شده‌اند و ساختار مقاوم در برابر اتصال کوتاه آن، جریان هر کانال را به کمتر از ۷ آمپر محدود می‌کند. این ماژول به حفاظت در برابر ولتاژ معکوس مجهز است و انرژی قطع تا ۱۵۰ میلی‌ژول در هر کانال را مدیریت می‌کند؛ بنابراین برای قطع‌و‌وصل مکرر شیرهای سلونوئیدی بسیار مناسب است. ارتباط از طریق گذرگاه پرسرعت EtherCAT E-bus انجام می‌شود و ایزولاسیون الکتریکی ۵۰۰ ولتی بین E-bus و پتانسیل فیلد، یکپارچگی سیگنال را در برابر نویز صنعتی با فرکانس بالا تضمین می‌کند.

مشخصات فنی

پرسش‌های متداول

مزایای اصلی اتصال با کابل نواری تخت چیست؟

کابل نواری تخت امکان اتصال هم‌زمان به ترمینال‌های شیر چندپین را فراهم می‌کند؛ در نتیجه، نیروی کار موردنیاز برای سیم‌کشی نقطه‌به‌نقطه کاهش می‌یابد، احتمال خطاهای اتصال کمتر می‌شود و چیدمان تابلو کنترل تمیزتر و منظم‌تر خواهد بود.

آیا ترمینال برای خروجی‌ها به منبع تغذیه خارجی نیاز دارد؟

بله، درحالی‌که E-bus توان لازم برای منطق کنترل را تأمین می‌کند، توان فیلد مربوط به ۱۶ خروجی باید به ماژول اعمال شود تا شیرهای سلونوئیدی یا عملگرهای متصل را راه‌اندازی کند.

آیا می‌توان از این ترمینال در محیط‌های خطرناک استفاده کرد؟

بله، EL2872-0010 دارای تأییدیه ATEX (II 3 G Ex nA IIC T4 Gc) است و در صورت نصب داخل محفظه مناسب، برای استفاده در نواحی خطرناک Zone 2 مناسب است.

توصیه‌های نصب و بهره‌برداری

• کار با کابل نواری تخت: هنگام استفاده از کابل‌های نواری تخت (AWG 28 با فاصله ۱٫۲۷ میلی‌متر)، اطمینان حاصل کنید که کابل تحت کشش بیش‌ازحد یا خم‌های تند قرار نگیرد؛ زیرا این وضعیت می‌تواند باعث خستگی سیم یا قطع‌و‌وصل متناوب در محل اتصال کانکتور جابه‌جایی عایق (IDC) شود.
• حفاظت از بارهای القایی: برای جزیره‌های شیر دارای سیم‌پیچ‌های بزرگ که ممکن است نیروی ضد محرکه الکتریکی قابل‌توجهی ایجاد کنند، اطمینان حاصل کنید که ترمینال شیر به مدار سرکوب ولتاژ برگشتی داخلی مجهز باشد. اگرچه EL2872-0010 برای بارهای القایی طراحی شده است، انرژی قطع بیش‌ازحد می‌تواند عمر ترانزیستورهای سوئیچینگ را کاهش دهد.
• ارت برای ایمنی: از آنجا که این ترمینال از نوع سوئیچ سمت زمین است، اطمینان حاصل کنید که سیم مشترک منبع تغذیه (GND) در بلوک توزیع برق، به‌طور مطمئن به زمین حفاظتی سامانه متصل باشد تا مسیرهای برگشت جریان کم‌امپدانس برای همه کانال‌های خروجی فراهم شود.
