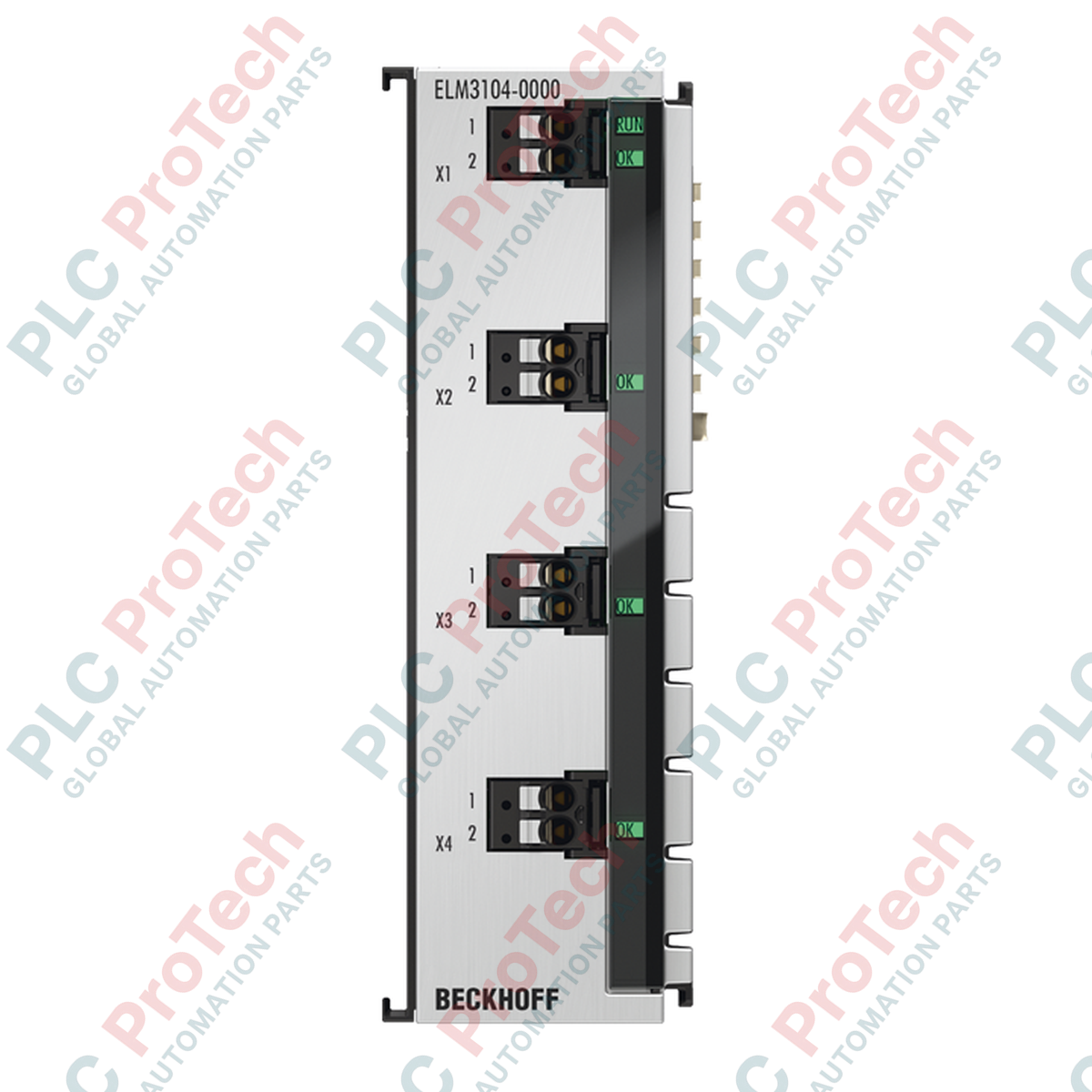

Beckhoff ELM3104-0000 که بهعنوان یک رابط حسگر فوقالعاده دقیق عمل میکند، اندازهگیری جریان آنالوگ ۴ کاناله را مستقیماً به محیطهای کنترل صنعتی مجهز به EtherCAT ارائه میدهد. این ترمینال اندازهگیری پرسرعت در محدوده +/-20 mA و با تفکیکپذیری استثنایی ۲۴ بیتی کار میکند و نیازهای سختگیرانه فرایندهای پویا و میزهای آزمون آزمایشگاهی با دقت بالا را برآورده میسازد. این ترمینال که در محفظهای مقاوم از جنس روی ریختهگریشده تحت فشار قرار دارد، به قابلیتهای پیشرفته پردازش دیجیتال، از جمله نمونهبرداری بیشازحد تا ۱۰ ksps برای هر کانال، محاسبات TrueRMS و فیلترهای دیجیتال قابل تنظیم برای حذف نویز میدانی با فرکانس بالا مجهز است.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | Beckhoff |
| شماره مدل | ELM3104-0000 |
| نوع محصول | ترمینال اندازهگیری EtherCAT |
| تعداد کانالها | ۴ (تفاضلی) |
| محدوده سیگنال | +/-20 mA |
| تفکیکپذیری | ۲۴ بیت (شامل علامت) |
| نرخ نمونهبرداری | حداکثر ۱۰۰ میکروثانیه / ۱۰ ksps برای هر کانال، همزمان |
| ضریب نمونهبرداری بیشازحد | قابل انتخاب از n = 1 تا 100 |
| مقاومت ورودی داخلی | ۱۵۰ اهم |
| خطای اندازهگیری | معمولاً کمتر از +/-100 ppm (+/-0.01 درصد) نسبت به تماممقیاس |
| ضریب دمایی | معمولاً کمتر از ۱۰ ppm/K |
| مصرف جریان E-bus | معمولاً ۴۹۰ میلیآمپر |
| ایزولاسیون الکتریکی | کانال/باس ۷۰۷ V DC، کانال/SGND ۷۰۷ V DC |
| اتلاف حرارتی | معمولاً ۳ W |
| سطح مقطع اتصال | تکرشتهای/چندرشتهای: ۰٫۲ تا ۱٫۵ میلیمترمربع (AWG 24 تا 14) |
| جنس بدنه | ریختهگری تحت فشار روی |
| ابعاد (W × ارتفاع × عمق) | ۳۰ میلیمتر × ۱۰۰ میلیمتر × ۹۵ میلیمتر |
| دمای کاری | ۲۵- تا ۶۰+ درجه سانتیگراد |
| وزن حمل | ۲٫۰ کیلوگرم |
| ترمینال / پین | تخصیص عملکرد / مدار |
|---|---|
| کانال ۱ (پین ۱ / پین ۲) | ورودی جریان کانال ۱ (+) / زمین سیگنال کانال ۱ (-) |
| کانال ۲ (پین ۱ / پین ۲) | ورودی جریان کانال ۲ (+) / زمین سیگنال کانال ۲ (-) |
| کانال ۳ (پین ۱ / پین ۲) | ورودی جریان کانال ۳ (+) / زمین سیگنال کانال ۳ (-) |
| کانال ۴ (پین ۱ / پین ۲) | ورودی جریان کانال ۴ (+) / زمین سیگنال کانال ۴ (-) |
در حالی که ماژولهای استاندارد سری EL3xxx ردیابی جریان عمومی را انجام میدهند، ماژول اندازهگیری دقیق ELM3104-0000 برای پشتیبانی از الگوریتمهای بیشنمونهبرداری پیشرفته و پردازش کامل با وضوح ۲۴بیتی به یکپارچهسازی زمان اجرای TwinCAT 3 نیاز دارد. این ماژول با شبکههای استاندارد EtherCAT کاملاً سازگار با نسخههای پیشین است، اما به چیدمان اختصاصی گذرگاه سیستم نیاز دارد که بتواند توان معمول ۴۹۰ mA گذرگاه E را تأمین کند.
برای حفظ مشخصه دقت ۱۰۰ ppm، اطمینان حاصل کنید که همه حلقههای جریان از کابل زوجتابیده شیلددار (STP) استفاده میکنند. تداخل الکترومغناطیسی ناشی از مجاورت با درایوهای فرکانسبالا میتواند نویز ایجاد کند و تعداد بیت مؤثر (ENOB) ماژول را کاهش دهد. شاسی دایکست روی باید روی یک ریل DIN فولادی ۳۵ میلیمتری، دارای اتصال زمین مناسب و عاری از اکسیداسیون، نصب شود تا مسیر شیلد و دفع حرارت در شرایط بار کامل ۳ W بهینه بماند.
برای کاربردهای دارای ارتعاش زیاد، از کانکتورهای سرویس فشاری یکپارچه دوپین استفاده کنید. این قابلیت امکان تعویض سریع ماژول را بدون بیرون کشیدن تکتک سیمها فراهم میکند و خطاهای سیمکشی را به حداقل میرساند. هنگام راهاندازی در TwinCAT، بررسی کنید که ساعتهای توزیعشده (DC) برای ترمینال فعال باشند تا ورودیهای فرایندی تاریخی با دقت کمتر از یک میکروثانیه در چندین گره همزمان شوند.
ELM3104-0000 را مستقیماً روی یک ریل DIN تمیز و دارای اتصال زمین، با عرض ۳۵ میلیمتر (مطابق EN 60715)، نصب کنید.
شیار دوتایی و اتصال کلیدی کنار بلوک ترمینال را درگیر کنید تا ترمینال بهطور ایمن در ماژولهای EtherCAT مجاور قفل شود.
سیمهای سیگنال آنالوگ را با طول دقیق ۸ تا ۹ میلیمتر لخت کنید. هادیهای جامد یا سیمهای رشتهای مجهز به وایرشو را مستقیماً داخل ترمینال فشاری قرار دهید.
سیستم را روشن کنید و توپولوژی شبکه EtherCAT را در TwinCAT System Manager اسکن کنید تا فیلترها و نرخهای نمونهبرداری پیکربندی شوند.
Global Express Shipping
Returns & Warranty
تولیدکننده: BECKHOFF
شماره محصول: ELM3104-0000
کشور سازنده:آلمان
نوع محصول: ترمینالهای EtherCAT
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: ۳۰ میلیمتر × ۱۰۰ میلیمتر × ۹۵ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
