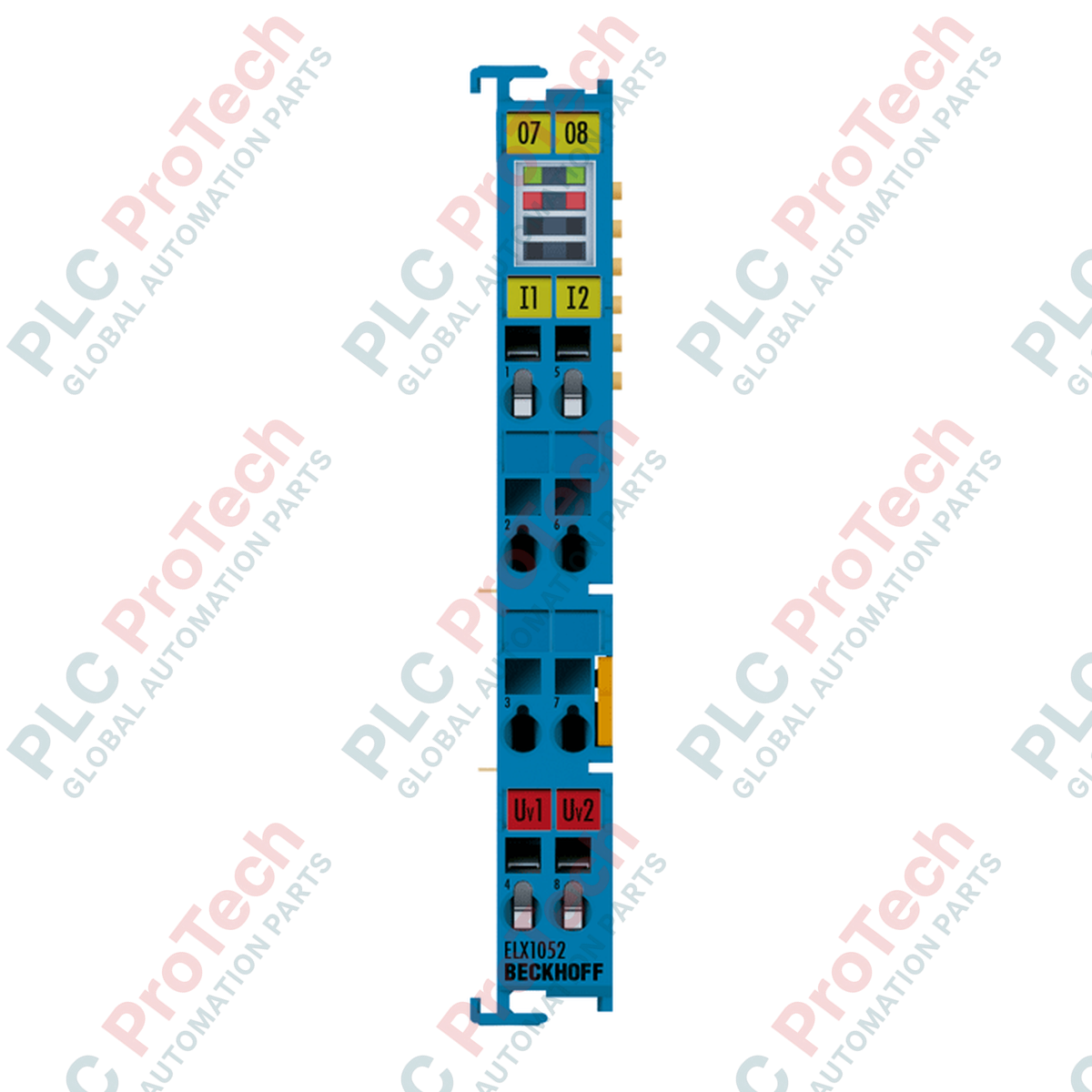

ترمینال EtherCAT ورودی دیجیتال دو کاناله ELX1052 با NAMUR Ex i از BECKHOFF

نمای کلی محصول

ELX1052 (ELX1052) یک ترمینال ورودی دیجیتال ۲ کاناله با دقت بالا است که به‌طور خاص برای کاربردهای مناطق خطرناک طراحی شده است. این ترمینال که با مشخصات NAMUR (IEC 60947-5-6) مطابقت دارد، دریافت سیگنال ذاتاً ایمن (Ex i) را برای حسگرهای مجاورتی و کنتاکت‌های مکانیکی مستقر در محیط‌های انفجاری فراهم می‌کند. ELX1052 با امکان اتصال مستقیم تجهیزات میدانی از ناحیه ۰، ۱ یا ۲، نیاز به موانع ایمنی خارجی گران‌قیمت را از بین می‌برد. این محصول در اتوماسیون فرایندهای پالایشگاه‌های شیمیایی، استخراج نفت و گاز و تولید دارو، یک جزء حیاتی است؛ زیرا ضمن حفظ استانداردهای سخت‌گیرانه ایمنی و کاهش هزینه کل سیستم، پردازش قابل‌اعتماد سیگنال را تضمین می‌کند.

پیکربندی فنی

ELX1052 به‌عنوان یک ترمینال EtherCAT برای حسگرهای NAMUR دو سیمه عمل می‌کند. این محصول از قابلیت‌های پیشرفته تشخیص خطا برخوردار است که شامل پایش یکپارچه قطعی کابل (جریان کمتر از 200 µA) و اتصال کوتاه (جریان بیشتر از 6.3 mA) می‌شود. این ماژول ولتاژ مدار باز 8.2 VDC را ارائه می‌دهد و برای تشخیص دقیق وضعیت، از هیسترزیس سوئیچینگ 200 µA استفاده می‌کند. برای پشتیبانی از عملکرد ذاتاً ایمن، مدارهای الکترونیکی از طریق کنتاکت‌های تغذیه 24 VDC برق‌رسانی می‌شوند و برای عملکرد صحیح معمولاً به منبع تغذیه ELX9560 نیاز دارند. محفظه فشرده با عرض 12 mm امکان نصب متراکم و کارآمد روی ریل‌های DIN با عرض 35 mm را فراهم می‌کند و حتی در تابلوهای کنترل شلوغ، جداسازی کامل و یکپارچگی ایمنی را حفظ می‌کند.

مشخصات فنی

پرسش‌های متداول

آیا برای این ترمینال در مناطق خطرناک به مانع خارجی نیاز است؟

خیر، ELX1052 دارای مدارهای یکپارچه ذاتاً ایمن (Ex i) است که امکان اتصال مستقیم تجهیزات میدانی مستقر در نواحی خطرناک را بدون موانع خارجی فراهم می‌کند.

ماژول چگونه وضعیت حسگر را از خطای سیم‌کشی تشخیص می‌دهد؟

ترمینال جریان ورودی را پایش می‌کند؛ وضعیت‌های معتبر سیگنال به‌روشنی تعریف شده‌اند (≤ 1.2 mA برای «0» و ≥ 2.1 mA برای «1»). جریان‌های خارج از این محدوده‌ها، به‌طور مشخص کمتر از 200 µA یا بیشتر از 6.3 mA، به‌صورت خودکار به‌عنوان خطای سیم‌کشی علامت‌گذاری می‌شوند.

چه منبع تغذیه‌ای برای ELX1052 توصیه می‌شود؟

این ماژول برای کار همراه با ترمینال منبع تغذیه ELX9560 طراحی شده است؛ این ترمینال پیکربندی لازم کنتاکت‌های تغذیه را برای عملکرد ایمن و قابل‌اعتماد فراهم می‌کند.

آیا می‌توان از این ترمینال با حسگرهای غیر NAMUR استفاده کرد؟

ورودی برای حسگرهای NAMUR بهینه شده است. استفاده از حسگرهای استاندارد غیر NAMUR ممکن است به تحلیل مدار اضافی نیاز داشته باشد تا انطباق با پارامترهای ذاتاً ایمن و آستانه‌های تعریف‌شده سوئیچینگ تضمین شود.

راهنمای نصب و بهره‌برداری

• سیم‌کشی ذاتاً ایمن: جداسازی فیزیکی دقیق بین سیم‌کشی ذاتاً ایمن (Ex i) و مدارهای غیرذاتاً ایمن را درون تابلو کنترل تضمین کنید. برای شناسایی واضح مسیرهای سیگنال Ex i، مطابق الزامات استانداردهای نصب در مناطق خطرناک، از ترمینال‌بلوک‌ها یا برچسب‌های کابل آبی‌رنگ استفاده کنید.

• یکپارچگی اتصال: هنگام اتصال هادی‌های سخت یا انعطاف‌پذیر، طول لخت‌کردن سیم را 8 تا 9 mm در نظر بگیرید. اطمینان حاصل کنید که ترمینال‌های فنری به‌طور ایمن بسته شده‌اند تا از مقاومت تماسی جلوگیری شود؛ زیرا این مقاومت می‌تواند در تشخیص دقیق جریان مورد نیاز برای انطباق با NAMUR اختلال ایجاد کند.

• اتصال زمین سیستم: اتصال صحیح ریل DIN و برد پشتی برای تضمین ایمنی در برابر تداخلات EMC مطابق با EN 61000-6-2/4 ضروری است. با توجه به رتبه‌بندی مناطق خطرناک، اطمینان حاصل کنید که نصب از تمام مقررات محلی ایمنی محیط‌های انفجاری درباره شیلدینگ و اتصال زمین کابل‌های سمت میدان پیروی می‌کند.
