باکس EtherCAT بکهوف EP2316-0003

مروری بر محصول

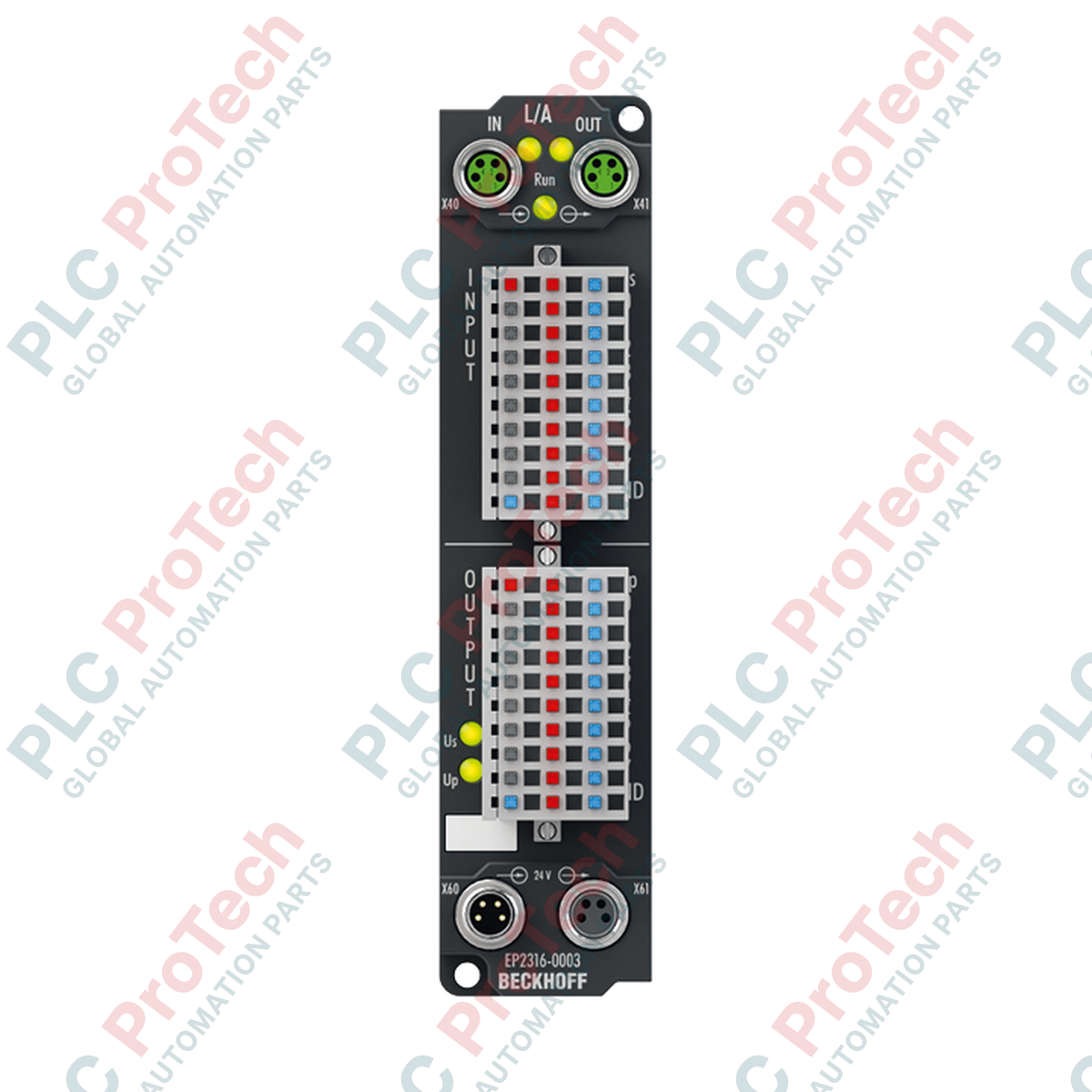

Beckhoff EP2316-0003 یک ماژول ورودی/خروجی دیجیتال با چگالی بالا از سری EtherCAT Box است که به‌طور ویژه برای یکپارچه‌سازی در تابلوهای کنترل، میزهای کار اپراتور یا محفظه‌های ترمینال بهینه شده است. این ماژول با برخورداری از ۸ ورودی دیجیتال و ۸ خروجی دیجیتال، راهکاری ساده و کارآمد برای کاربردهایی ارائه می‌دهد که در آن‌ها فضای نصب محدود، اما نیاز به ورودی/خروجی زیاد است. برخلاف نسخه‌های کاملاً آب‌بندی‌شده و مقاوم سری EtherCAT Box، مدل EP2316-0003 از محفظه با درجه حفاظت IP20 استفاده می‌کند و برای محیط‌های تمیز و داخلی ماشین‌آلات کاملاً مناسب است. این ماژول با بهره‌گیری از پروتکل پرسرعت EtherCAT، تبادل داده قطعی و بلادرنگ را برای وظایف پیچیده اتوماسیون فراهم می‌کند.

پیکربندی فنی

EP2316-0003 پردازش سیگنال پرسرعت را با قالبی فشرده و سازگار با انواع کانکتور ترکیب می‌کند.

• ورودی/خروجی با چگالی بالا: در یک ماژول فشرده، مجموعاً ۱۶ کانال ورودی/خروجی (۸ ورودی/۸ خروجی) ارائه می‌دهد و در مقایسه با بلوک‌های ورودی/خروجی توزیع‌شده سنتی، فضای موردنیاز سیم‌کشی را به‌طور چشمگیری کاهش می‌دهد.
• سوئیچینگ سریع: این ماژول با فیلتر ورودی ۱۰ µs و زمان‌های سوئیچینگ سریع (TON برابر با ۲۵ µs / TOFF برابر با ۵۰ µs) برای پایش حسگرهای پرسرعت و کنترل عملگرها بسیار مناسب است.
• اتصال فنری: از اتصالات ترمینالی فنری استفاده می‌کند که سیم‌کشی ایمن و مقاوم در برابر لرزش را تضمین کرده و نصب سریع‌تر و نگهداری آسان‌تر را درون تابلوهای برق امکان‌پذیر می‌سازد.
• عملکرد EtherCAT: این ماژول به‌عنوان یک Slave در شبکه EtherCAT، از قابلیت ساعت توزیع‌شده و ارتباطات با پهنای‌باند بالا که در اکوسیستم Beckhoff رایج است پشتیبانی می‌کند و حداقل تأخیر را در انتقال سیگنال تضمین می‌نماید.

مشخصات فنی

پرسش‌های متداول

چرا درجه حفاظت این مدل IP20 است، نه IP67؟

درجه حفاظت IP20 نشان می‌دهد که این ماژول برای محیط‌های داخلی و محافظت‌شده، مانند داخل تابلو کنترل یا کنسول اپراتور، طراحی شده است. این ویژگی باعث می‌شود ماژول برای کاربردهایی که در آن‌ها نیازی به قرار گرفتن در معرض آب، گردوغبار یا شست‌وشوی پرفشار وجود ندارد، سبک‌تر و مقرون‌به‌صرفه‌تر باشد.

ترمینال‌های فنری در مقایسه با ترمینال‌های پیچی استاندارد چه مزیتی دارند؟

ترمینال‌های فنری مقاومت بیشتری در برابر لرزش‌های رایج در ماشین‌آلات دارند، زیرا بدون نیاز به سفت‌کردن دوره‌ای، فشار ثابتی را روی سیم حفظ می‌کنند. همچنین فرایند نصب را به‌طور چشمگیری سریع‌تر می‌سازند، زیرا به ابزار خاصی نیاز ندارند و تنها برای آزادسازی ترمینال به یک پیچ‌گوشتی ساده نیاز است.

آیا می‌توان این ماژول را با انواع دیگر EtherCAT Box یا Terminal ترکیب کرد؟

بله. از آنجا که این ماژول از پروتکل EtherCAT استفاده می‌کند، با هر دستگاه Slave دیگری در شبکه EtherCAT کاملاً سازگار است. می‌توانید آن را با سایر ماژول‌های IP20 به‌صورت زنجیره‌ای متصل کنید یا در صورت نیاز معماری ماشین، آن را با ماژول‌های دارای درجه حفاظت IP67 به کار ببرید تا ورودی/خروجی‌های نصب‌شده در تابلو و محل کار با یکدیگر ترکیب شوند.

یکپارچه‌سازی مهندسی و بهترین روش‌های بهره‌برداری

• بهره‌وری در سیم‌کشی: سیستم فنری امکان قراردادن مستقیم وایرشو یا هادی‌های یکپارچه را فراهم می‌کند. برای جلوگیری از مشکلات اتصال یا بیرون‌کشیده‌شدن سیم، اطمینان حاصل کنید که سطح مقطع سیم‌ها با مشخصات ترمینال مطابقت داشته باشد.
• محافظت EMC: اگرچه این ماژول در محیطی محافظت‌شده با درجه حفاظت IP20 نصب می‌شود، همچنان رعایت دستورالعمل‌های استاندارد EMC ضروری است. برای جلوگیری از کوپلینگ القایی، خطوط ورودی/خروجی دیجیتال را از کابل‌های برق با جریان بالا یا کابل‌های خروجی درایو فرکانس متغیر جدا نگه دارید.
• محافظت در برابر اتصال کوتاه: خروجی‌ها به‌صورت جداگانه در برابر اتصال کوتاه محافظت می‌شوند. اگر یک کانال خروجی به‌دلیل بروز خطا غیرفعال شود، داده‌های تشخیصی را می‌توان از طریق مدیر سیستم Master شبکه EtherCAT مشاهده کرد تا بار مشکل‌دار بلافاصله شناسایی شود.
• ملاحظات حرارتی: اگرچه ماژول‌های IP20 در مقایسه با قطعات پرقدرت گرمای کمتری تولید می‌کنند، اطمینان حاصل کنید که تهویه تابلو کنترل گردش هوای کافی را فراهم می‌کند تا دمای محیط، به‌ویژه در کنسول‌های متراکم، پایین‌تر از حداکثر حد مجاز +60 °C باقی بماند.
