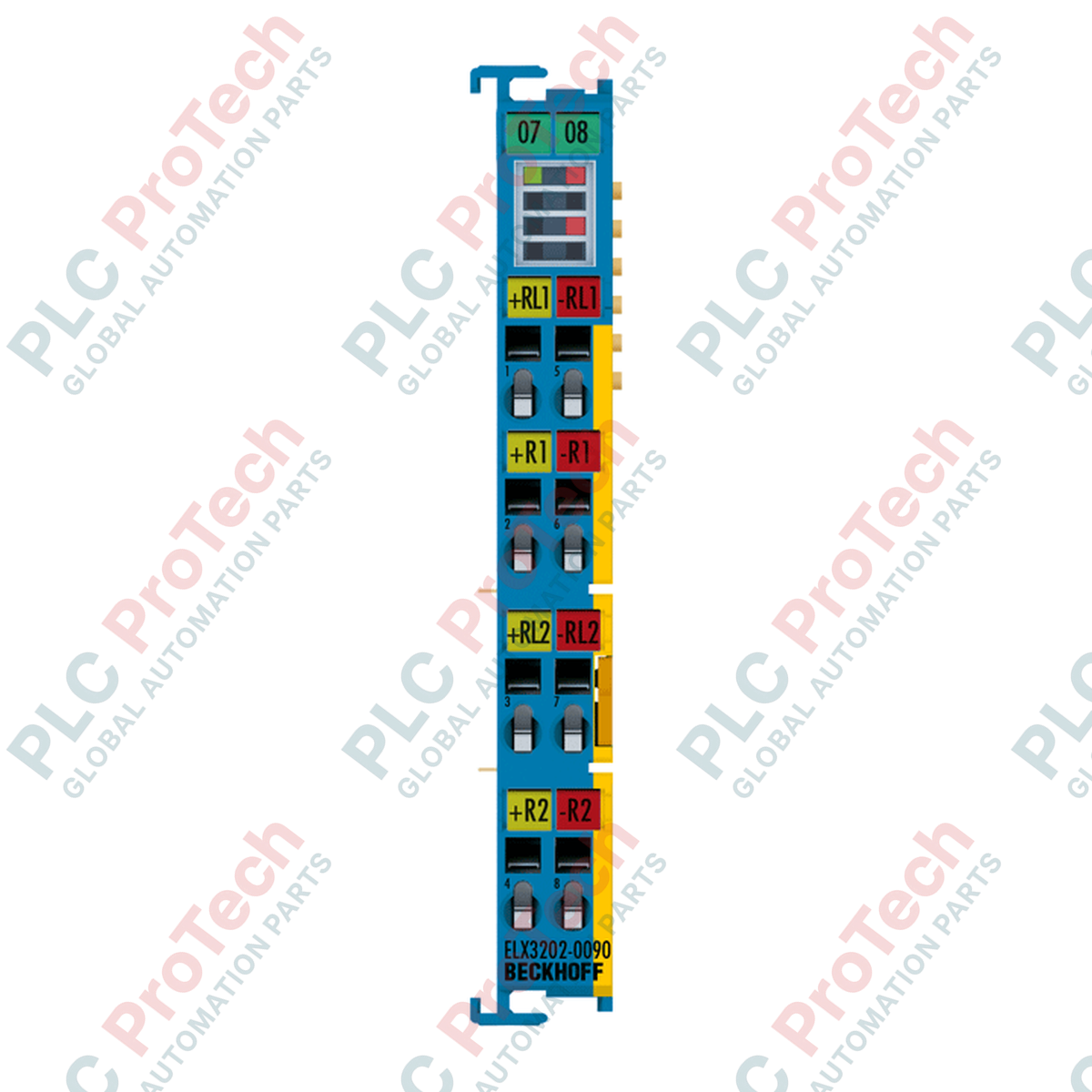

ترمینال EtherCAT سری ELX، مدل BECKHOFF ELX3202-0090

SKU ELX3202-0090

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: BECKHOFF
شماره محصول: ELX3202-0090
Origin آلمان
نوع محصول: ترمینال‌های EtherCAT
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 0.06 kg
ابعاد: 12 mm x 100 mm x 68 mm
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Description

توضیحات

BECKHOFF ELX3202-0090 یک ترمینال ورودی آنالوگ ۲ کاناله EtherCAT با ایمنی ذاتی (Ex i) است که برای اتصال مستقیم دماسنج‌های مقاومتی (RTD) واقع در مناطق پرخطر طراحی شده است. این ترمینال با وضوح ۱۶ بیتی، اندازه‌گیری‌های بسیار دقیق دما را در محیط‌های دارای گاز یا غبار انفجاری فراهم می‌کند. همچنین به فناوری یکپارچه TwinSAFE SC (تک‌کاناله) مجهز است که امکان استفاده از مقادیر سیگنال آنالوگ استاندارد را برای وظایف ایمنی‌محور در معماری سامانه TwinSAFE فراهم می‌کند.

ترمینال BECKHOFF ELX3202-0090 که در محفظه‌ای فشرده با عرض ۱۲ میلی‌متر قرار دارد، انواع حسگرهای دمایی پلاتینی و نیکل‌پایه (مانند Pt100 و Ni100) و همچنین اندازه‌گیری مقاومت را پشتیبانی می‌کند. این ترمینال از پیکربندی‌های اتصال ۲ سیمه، ۳ سیمه و ۴ سیمه پشتیبانی می‌کند و روش اتصال پیش‌فرض آن برای انطباق با نیازهای خاص میدانی از طریق نرم‌افزار قابل تنظیم است. این محصول برای نصب روی ریل DIN استاندارد ۳۵ میلی‌متری طراحی شده و در کنار یک ترمینال منبع تغذیه مناسب، در سامانه ورودی/خروجی EtherCAT یکپارچه می‌شود.

ویژگی‌ها

دو کانال ورودی آنالوگ تفاضلی اختصاص‌یافته به اندازه‌گیری دما و حسگرهای RTD.
طراحی ذاتاً ایمن (Ex i) برای اتصال مستقیم به تجهیزات میدانی در مکان‌های پرخطر.
فناوری TwinSAFE SC امکان استفاده از سیگنال‌های آنالوگ استاندارد را در کاربردهای فرایندی مرتبط با ایمنی فراهم می‌کند.
پشتیبانی از طیف گسترده‌ای از انواع حسگر، از جمله حسگرهای Pt100، Pt200، Pt500، Pt1000، Ni100، Ni120، Ni1000 و KT(Y).
پشتیبانی از حالت‌های اتصال ۲ سیمه، ۳ سیمه یا ۴ سیمه (به‌صورت پیش‌فرض ۲ سیمه).
فیلترگذاری دیجیتال داخلی، پایش مقادیر حدی و خطی‌سازی یکپارچه منحنی مشخصه حسگر.
بدنه فشرده با عرض ۱۲ میلی‌متر، بهینه‌شده برای نصب با چگالی بالا روی ریل DIN.

کاربردها

پایش ذاتاً ایمن دما در تأسیسات شیمیایی و پتروشیمیایی پرخطر (Zone 0/20 و Division 1).
کنترل دمای فرایند با استفاده از حسگرهای RTD در پالایشگاه‌های نفت و گاز.
ردیابی دما و پایش حدود ایمنی در سیستم‌های صنعتی خودکار با استفاده از TwinSAFE SC.
دریافت داده‌های دمایی با چگالی بالا برای ماشین‌آلات فرایندی و زیرساخت‌های حیاتی.

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	BECKHOFF
شماره مدل	ELX3202-0090
نوع محصول	ترمینال EtherCAT (Ex i، TwinSAFE SC)
تعداد ورودی‌ها	۲ (تفاضلی)
تفکیک‌پذیری پردازش سیگنال	۱۶ بیت
محدوده دما (حسگرهای Pt)	۲۰۰- تا ۸۵۰+ درجه سلسیوس
محدوده دما (حسگرهای Ni)	۶۰- تا ۲۵۰+ درجه سلسیوس
محدوده اندازه‌گیری مقاومت	۱۰ اهم تا ۴ کیلو‌اهم
حد تفکیک‌پذیری	تا ۰٫۰۱ درجه سلسیوس به‌ازای هر رقم (تنظیم‌شده روی ۰٫۱ درجه سلسیوس به‌ازای هر رقم)
جریان اندازه‌گیری	کمتر از ۱ میلی‌آمپر (وابسته به حسگر و محدوده)
خطای اندازه‌گیری	کمتر از ±۰٫۳٪ مقدار تمام‌مقیاس
مقاومت داخلی	معمولاً ۱۰ kOhm یا بیشتر (تفاضلی)
فرکانس حدی فیلتر ورودی	معمولاً ۱ kHz
زمان تبدیل	۱۰ ms تا ۳۳۰۰ ms (قابل تنظیم، مقدار پیش‌فرض ۲۷۰ ms)
ولتاژ تغذیه الکترونیک	۲۴ V DC (از طریق کنتاکت‌های برق، با نیاز به منبع تغذیه ELX9560)
مصرف جریان (E-bus)	معمولاً ۷۰ mA
مصرف جریان (کنتاکت‌های برق)	معمولاً ۱۰ mA
عملکردهای ویژه	پایش مقادیر حدی، فیلترگذاری دیجیتال، خطی‌سازی، روش‌های اتصال قابل پیکربندی، TwinSAFE SC
عرض	۱۲ mm
وزن	تقریباً ۶۰ g
محدوده دمای کارکرد	۲۵- تا ۶۰+ درجه سلسیوس
محدوده دمای نگهداری	۴۰- تا ۸۵+ درجه سلسیوس
محدوده رطوبت نسبی	۹۵٪، بدون میعان
کلاس حفاظتی	IP20

راهنمای نصب

بررسی برق سیستم: پیش از نصب یا سیم‌کشی، مطمئن شوید تمام برق ورودی به ریل DIN، E-bus و کنتاکت‌های برق سمت میدان کاملاً قطع شده است.
نصب روی ریل DIN: ترمینال را به‌طور ایمن روی ریل DIN استاندارد ۳۵ mm (مطابق EN 60715) چفت کنید. برای اتصال ترمینال‌های مجاور به یکدیگر، از سیستم اتصال دوشیاره و کلیددار استفاده کنید.
جداسازی ذاتاً ایمن: اطمینان حاصل کنید ترمینال مطابق قوانین استاندارد نصب Ex i نصب شده و از یک ترمینال منبع تغذیه ELX9560 برای جداسازی مدارهای Ex i از خطوط I/O استاندارد استفاده می‌شود.
اتصال هادی: سیم‌کشی حسگر را با استفاده از هادی‌های تک‌رشته یا انعطاف‌پذیر (۰٫۰۸ تا ۲٫۵ mm² برای هادی‌های تک‌رشته/رشته‌ای، و ۰٫۱۴ تا ۱٫۵ mm² همراه با وایرشو) متصل کنید. برای وارد کردن سیم‌ها، مکانیزم فنری را با یک پیچ‌گوشتی کوچک فشار دهید. سیم‌ها را به طول ۸ تا ۹ mm لخت کنید.
شیلدینگ و اتصال زمین: برای سیگنال‌های RTD آنالوگ از روش‌های مناسب شیلدینگ استفاده کنید تا نویز به حداقل برسد و پارامترهای ایمنی لازم برای محیط‌های انفجاری حفظ شود.
راه‌اندازی: پیش از بهره‌برداری، برق E-bus را وصل کنید و نوع حسگر، پارامترهای فیلتر و روش اتصال مناسب (۲، ۳ یا ۴ سیمه) را در TwinCAT پیکربندی کنید.

توصیه‌های تعویض

هنگام تعویض ترمینال BECKHOFF ELX3202-0090، اتصالات سیم‌کشی موجود، چیدمان کانال‌ها و پارامترهای پیکربندی در TwinCAT را مستندسازی کنید. کل نود را خاموش کنید، قفل ایمنی را آزاد کنید و ماژول را از مجموعه بیرون بکشید. پیش از بازیابی پیکربندی سیستم و راه‌اندازی مجدد عملکرد ایمنی، مطمئن شوید واحد جایگزین از همان سطوح سخت‌افزاری و نسخه TwinSAFE SC برخوردار است.

انطباق و گواهی‌ها

ترمینال BECKHOFF ELX3202-0090 طبق مقررات ATEX، IECEx و cFMus برای استفاده در مناطق خطرناک تأیید شده است. این ترمینال دارای رتبه‌های Ex ec [ia Ga] IIC T4 Gc، [Ex ia Da] IIIC و [Ex ia Ma] I است و هنگام یکپارچه‌سازی در محیط‌های کنترل تأییدشده TwinSAFE، از قابلیت‌های عملکردی تک‌کاناله TwinSAFE SC پشتیبانی می‌کند.
