تولیدکننده: BECKHOFF
شماره محصول: EP3182-1002
کشور سازنده:آلمان
نوع محصول: ماژولهای ورودی/خروجی EtherCAT
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: ۲۵٫۰ سانتیمتر × ۱۵٫۰ سانتیمتر × ۱۰٫۰ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

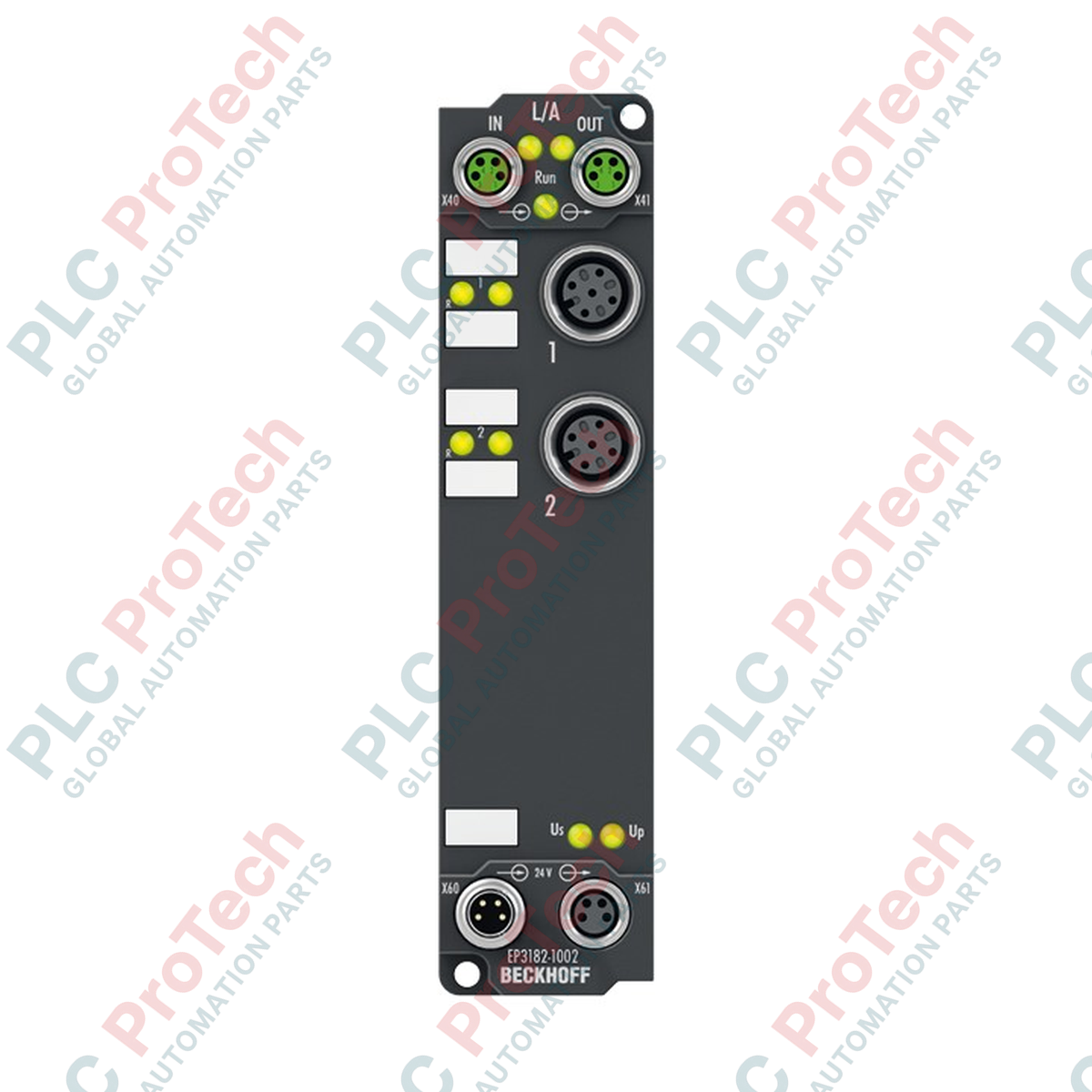

ماژول Beckhoff EP3182-1002 EtherCAT Box که برای نصب مستقیم روی ماشین، بدون محفظه کنترل، طراحی شده است، با پردازش دو ورودی آنالوگ پارامتریشونده در کنار دو خروجی دیجیتال یکپارچه، جمعآوری داده غیرمتمرکز با دقت بالا را ممکن میکند. این ماژول امکان پیکربندی جداگانه هر کانال را برای ولتاژ ۱۰-/۰ تا ۱۰+ ولت یا حلقههای جریان ۰/۴ تا ۲۰ میلیآمپر فراهم میکند و با دقت تبدیل ۱۶ بیتی بالا کار میکند. این ماژول که در محفظهای فشرده با درجه حفاظت IP67 قرار گرفته است، بیشترین مقاومت را در برابر رطوبت، گردوغبار و تنش مکانیکی فراهم میکند و برای معماریهای اتوماسیون صنعتی توزیعشده ایدهآل است.
| پارامتر | مقدار مشخصه |
|---|---|
| سازنده | Beckhoff Automation GmbH & Co. KG |
| شماره مدل / کالا | EP3182-1002 |
| پروتکل | EtherCAT |
| اتصال رابط باس | ۲ × سوکت M8، شیلددار، پیچی |
| تعداد ورودیها | ۲ ورودی آنالوگ تکپایانه |
| تعداد خروجیها | ۲ خروجی دیجیتال (۲۴ ولت DC) |
| محدودههای سیگنال | ۱۰- تا ۱۰+ ولت | ۰ تا ۲۰ میلیآمپر | ۴ تا ۲۰ میلیآمپر |
| وضوح | ۱۶ بیت (شامل بیت علامت) |
| عدم قطعیت اندازهگیری | < ±۰٫۳٪ (نسبت به مقدار تماممقیاس) |
| زمان تبدیل | ~ ۱۰۰ میکروثانیه |
| فرکانس حدی فیلتر ورودی | ۵ کیلوهرتز (قابل پیکربندی) |
| حداکثر جریان خروجی دیجیتال | ۲ میلیآمپر برای هر کانال (مقاوم در برابر اتصال کوتاه) |
| مقاومت داخلی | > ۲۰۰ کیلواهم (ولتاژ) | معمولاً ۸۵ اهم + ولتاژ دیود (جریان) |
| مصرف جریان (از Us) | ۱۲۰ میلیآمپر |
| پیکربندی ورودی تغذیه | ۱ × نری M8، چهارپین (ورودی تغذیه)؛ ۱ × مادگی M8، چهارپین (حلقه پاییندست) |
| ایزولاسیون الکتریکی | بله (ولتاژ کنترلی/فیلدباس) |
| درجه حفاظت IP | IP65 / IP66 / IP67 (مطابق با EN 60529) |
| دمای کارکرد | ۰ تا ۵۵+ درجه سانتیگراد |
| دمای نگهداری | ۲۵- تا ۸۵+ درجه سانتیگراد |
| کشور مبدأ | آلمان |
| وزن حمل (محاسبهشده) | ۲٫۰ کیلوگرم (شامل بستهبندی محافظ ناخالص) |
| ابعاد بستهبندی (محاسبهشده) | ۲۵٫۰ سانتیمتر × ۱۵٫۰ سانتیمتر × ۱۰٫۰ سانتیمتر |
| کانکتور / پایه | اختصاص سیگنال | توضیحات |
|---|---|---|
| M12 (ورودی/خروجی)، پایه ۱ | منبع تغذیه سنسور +۲۴ ولت DC (Us) | تحریک سنسور کمکی مثبت |
| M12 (ورودی/خروجی)، پایه ۲ | ورودی آنالوگ + | خط سیگنال تفاضلی مثبت (ولتاژ/جریان) |
| M12 (ورودی/خروجی)، پایه ۳ | GND (Us) | زمین مرجع حسگر و مشترک دیجیتال |
| M12 (ورودی/خروجی)، پایه ۴ | خروجی دیجیتال | سیگنال دیجیتال کانال فعال (سینک/سورس) |
| M12 (ورودی/خروجی)، پایه ۵ | شیلد / زمین | اتصال زمین عملکردی برای شیلدینگ با امپدانس پایین |
EP3182-1002 دارای ساختار نگاشت ترکیبی برای ورودی آنالوگ و خروجی دیجیتال کمتوان است. اگر ماژولهای استاندارد قدیمیتر EP3174 را تعویض میکنید، مطمئن شوید پیکربندیهای TwinCAT System Manager برای مطابقت با تصویر فرایندی ۱۶ بیتی ویژه EP3182-1002 بهروزرسانی شدهاند. برای اطمینان از نمایش صحیح پارامترهای کانال در فهرست TwinCAT CoE (CoE Online)، واردکردن دوباره فایل XML بهروزشده Beckhoff ESI (اطلاعات اسلیو EtherCAT) الزامی است.
به محدودیت حداکثر ۳۵ ولت ولتاژ مد مشترک (U_CM) بین ورودیهای آنالوگ و زمین داخلی ماژول توجه کنید. عبور از این حد باعث اشباع مبدل ۱۶ بیتی یا ایجاد آسیب میشود. اگر فرستندههای نصبشده در محل از حلقههای الکتریکی خارجی مجزا تغذیه میشوند، از همپتانسیلسازی صحیح اطمینان حاصل کنید. توجه داشته باشید که خروجیهای دیجیتال به ۲ میلیآمپر محدود هستند؛ این خروجیها برای نشانگرهای وضعیت یا ورودیهای منطقی با امپدانس بالا طراحی شدهاند، نه برای راهاندازی مستقیم بوبین رله.
برای حفظ مصونیت در برابر نویز فرکانس بالا، همیشه برای حسگرهای آنالوگ از کابلکشی کاملاً شیلددار M12 استفاده کنید. برای جلوگیری از جریانهای حلقه زمین، شیلد کابل را فقط از یک طرف، ترجیحاً از طریق بدنه کانکتور M12 به بدنه فلزی زمینشده EtherCAT Box، به زمین متصل کنید. پیش از آغاز توالیهای خودکار ماشین، از پنجره پایش زنده TwinCAT System Manager استفاده کنید تا مطمئن شوید تنظیمات ثبات CoE با سیمکشی فیزیکی ورودی، یعنی حالت ولتاژ یا جریان، مطابقت دارد.
هشدار مهم: پیش از نصب، سیمکشی یا تعویض جعبه EtherCAT، مطمئن شوید که همه خطوط تغذیه، شامل ولتاژ کنترلی Us و ولتاژ بار تجهیزات جانبی Up، بهصورت فیزیکی بیبرق شدهاند. انجام ندادن این کار میتواند باعث آسیب دائمی به ASIC ارتباطی داخلی یا اختلال در توپولوژی حلقه فیلدباس شود.
