تولیدکننده: BECKHOFF
شماره محصول: EPP3744-0041
کشور سازنده:آلمان
نوع محصول: ماژولهای ورودی/خروجی EtherCAT P
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: ۱۵۰ × ۶۰ × ۴۰ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

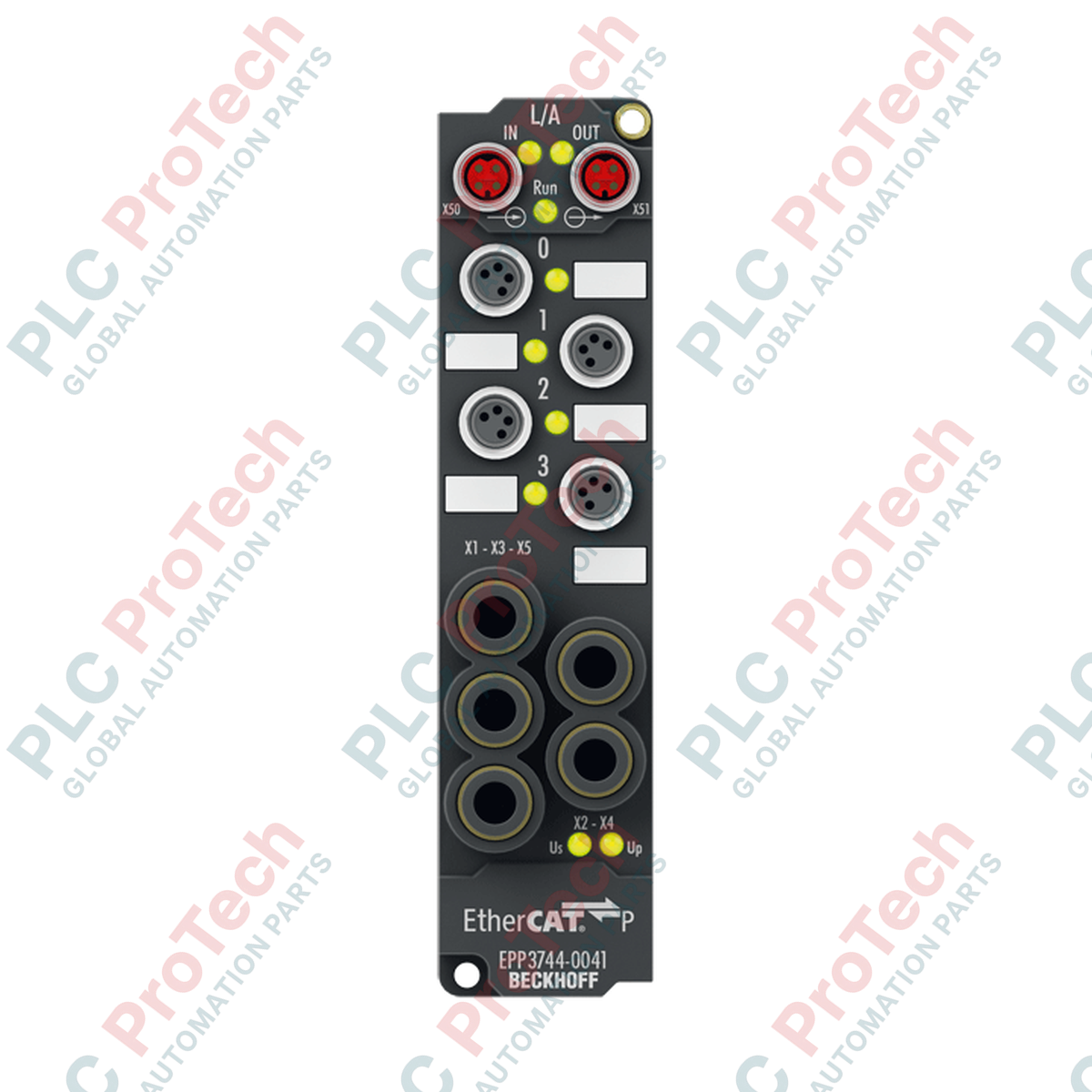

با ادغام عیبیابی پنوماتیکی در سطح فیلد، Beckhoff EPP3744-0041 EtherCAT P Box رابطی غیرمتمرکز برای سیگنالهای دیجیتال و اندازهگیری مستقیم فشار هوا فراهم میکند. این ماژول مقاوم با درجه حفاظت IP67، چهار ورودی فشار نسبی، شش ورودی دیجیتال و دو خروجی دیجیتال را در یک محفظه فشرده واحد ترکیب میکند؛ در نتیجه نیاز به محفظههای کنترلی حفاظتی را از بین برده و پیچیدگی سیمکشی فیلد را کاهش میدهد.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | Beckhoff Automation GmbH & Co. KG |
| شماره مدل / مقاله | EPP3744-0041 |
| پروتکل | EtherCAT P |
| رابط باس | ۲ سوکت M8، شیلددار، پیچی، کدگذاریشده P |
| تعداد ورودیها | ۴ ورودی فشار، ۶ ورودی دیجیتال |
| تعداد خروجیها | ۲ خروجی دیجیتال |
| روش اتصال (I/O) | دیجیتال: M8 چهارپین؛ فشار: اتصال فشاری ۶ میلیمتری |
| محدوده اندازهگیری | منفی ۱ تا ۱ بار (منفی ۱۵ تا ۱۵ psi) / ۰ تا ۱ بار (۰ تا ۱۵ psi)، فشار نسبی |
| تفکیکپذیری | ۱ میلیبار به ازای هر رقم |
| عدم قطعیت اندازهگیری | ۳ درصد از محدوده کامل |
| زمان تبدیل | تقریباً ۳٫۵ میلیثانیه |
| ولتاژ نامی | ۲۴ ولت DC (منفی ۱۵ درصد / مثبت ۲۰ درصد) |
| مصرف جریان (Us) | معمولاً ۱۰۰ میلیآمپر |
| حداکثر جریان خروجی | ۰٫۵ آمپر برای هر کانال (مقاوم در برابر اتصال کوتاه) |
| ایزولاسیون الکتریکی | ۵۰۰ ولت |
| دمای کاری | -25 to +60 degC |
| -25 تا +60 درجه سانتیگراد | دمای نگهداری |
| -40 تا +85 درجه سانتیگراد | درجه حفاظت |
| IP65 / IP66 / IP67 (مطابق با EN 60529) | تأییدیهها |
| CE، UL | کشور مبدأ |
| آلمان | وزن حمل (محاسبهشده) |
| 0.35 کیلوگرم (خالص: 0.15 کیلوگرم) | ابعاد بستهبندی (محاسبهشده) |
| اتصالات و رابطها | کانکتور / ترمینال | پین / اتصال |
|---|---|---|
| عملکرد / تخصیص مدار | ورودی/خروجی دیجیتال (M8 چهارپین) | EtherCAT P (M8 کدگذاریشده با P) |
| تغذیه حسگر +24 V DC (مشتقشده از Us) | Us+ (تغذیه 24 V DC سیستم و حسگر) | |
| کانال ورودی/خروجی B | Up+ (ولتاژ 24 V DC تجهیزات جانبی برای عملگرها) | |
| پین 4 | Us- (GND برای تغذیه سیستم و حسگر) | |
| Up- (GND برای ولتاژ تجهیزات جانبی) | ورودی/خروجی دیجیتال (M8 چهارپین) | پین 1 |
| تغذیه حسگر +24 V DC (مشتقشده از Us) | پین 2 | |
| کانال ورودی/خروجی B | GND | |
| پین 4 | کانال ورودی/خروجی A | |
| درگاههای پنوماتیک | درگاههای 1 تا 4 | اتصالات فشاری 6 میلیمتری برای اندازهگیری فشار نسبی هوا |
EPP3744-0041 یک دستگاه EtherCAT P است و نباید بدون یک ماژول اتصال یا تزریقکننده میانی (مانند EP9224-0002) به درگاههای EtherCAT استاندارد (سری EP) متصل شود. EtherCAT استاندارد از کانکتورهای M8 کدگذاریشده با D استفاده میکند، درحالیکه EtherCAT P از کانکتورهای M8 کدگذاریشده با P استفاده میکند تا از سیمکشی متقاطع تصادفی خطوط ترکیبی برق و داده جلوگیری شود.
هنگام استفاده از ماژول در محیطهای با رطوبت زیاد، اطمینان حاصل کنید هوای فشرده تأمینشده برای اتصالات پنوماتیک 6 میلیمتری کاملاً خشک و فیلتر شده باشد. ورود میعان مایع یا مه روغن به حسگرهای فشار سیلیکونی داخلی باعث تغییر تدریجی کالیبراسیون، خطای اندازهگیری یا خرابی دائمی عنصر حسگر خواهد شد.
همیشه پیش از راهاندازی فیزیکی، مجموع جریان مصرفی بخش EtherCAT P را در TwinCAT 3 محاسبه کنید. جریان ترکیبی Us و Up نباید در هر شاخه از 3 آمپر بیشتر شود. اگر ولتاژ در انتهای زنجیره پشتسرهم به کمتر از 20.4 ولت DC افت کرد، برای تقویت تغذیه یک جعبه تغذیه EP9224 نصب کنید.
پیش از نصب، سیمکشی یا سرویس این ماژول، همه منابع برق (Us و Up) را قطع و خطوط پنوماتیک را کاملاً بیفشار کنید. انجام ندادن این کار میتواند باعث آسیب به تجهیزات، حرکت ناگهانی عملگر یا آسیب جسمی ناشی از پرتاب لوله پنوماتیک با سرعت بالا شود.
ماژول را با استفاده از دو پیچ M3 روی سطح صاف و مقاوم در برابر لرزش دستگاه نصب کنید. گشتاور را روی 0.8 نیوتنمتر تنظیم کنید.
لوله پنوماتیک تمیز و با برش کاملاً گونیا، با قطر 6 میلیمتر، را داخل اتصالات فشاری وارد کنید تا بهطور ایمن کاملاً در انتها قرار گیرد.
کابلهای EtherCAT P کدگذاریشده با P و دارای کانکتور M8 را متصل کنید. برای تضمین آببندی محیطی IP67، اتصالات پیچی را با گشتاور 0.4 نیوتنمتر محکم کنید.
حسگرها و عملگرهای دیجیتال را با استفاده از کابلهای شیلددار به درگاههای ورودی/خروجی M8 متصل کنید تا تداخل الکترومغناطیسی به حداقل برسد.
