تولیدکننده: Bently Nevada
شماره محصول: 135473-01
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول ورودی/خروجی Keyphasor
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 460g
ابعاد: ۲۴۱٫۳ میلیمتر × ۲۴٫۴ میلیمتر × ۱۰۳٫۱ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

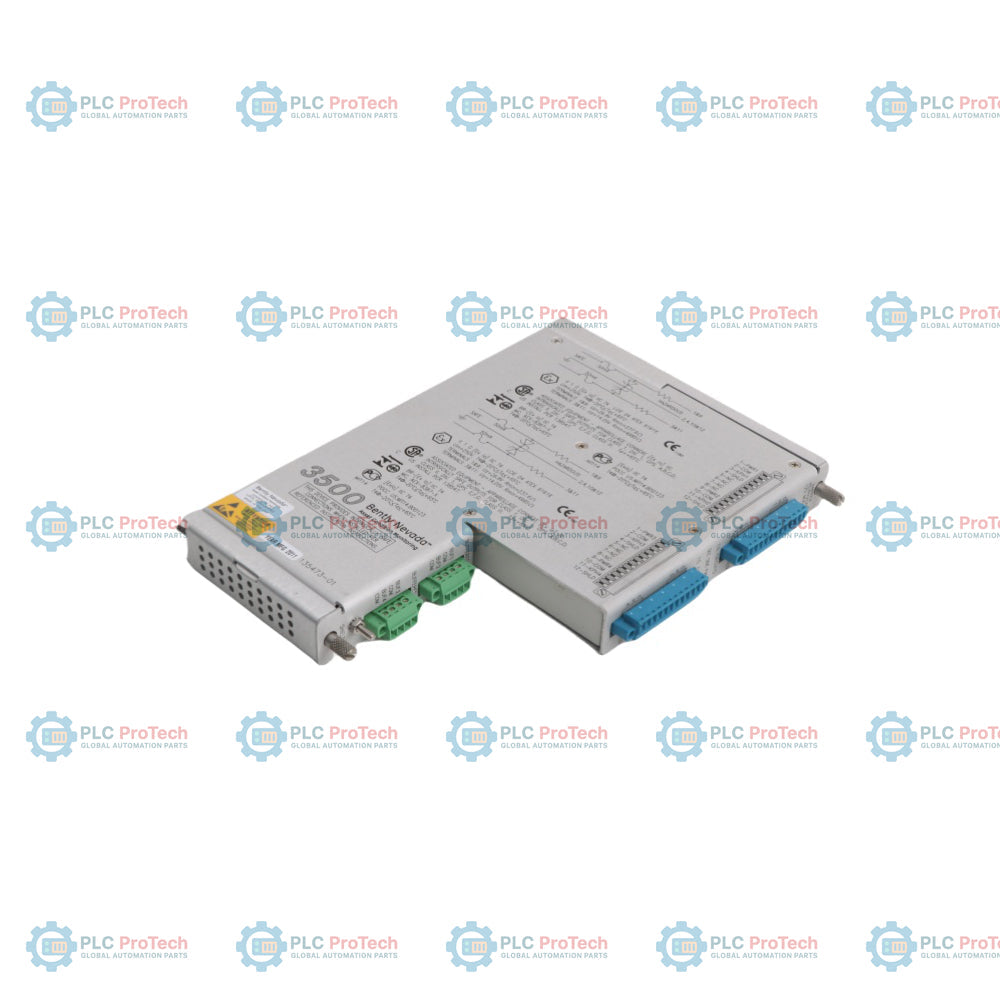

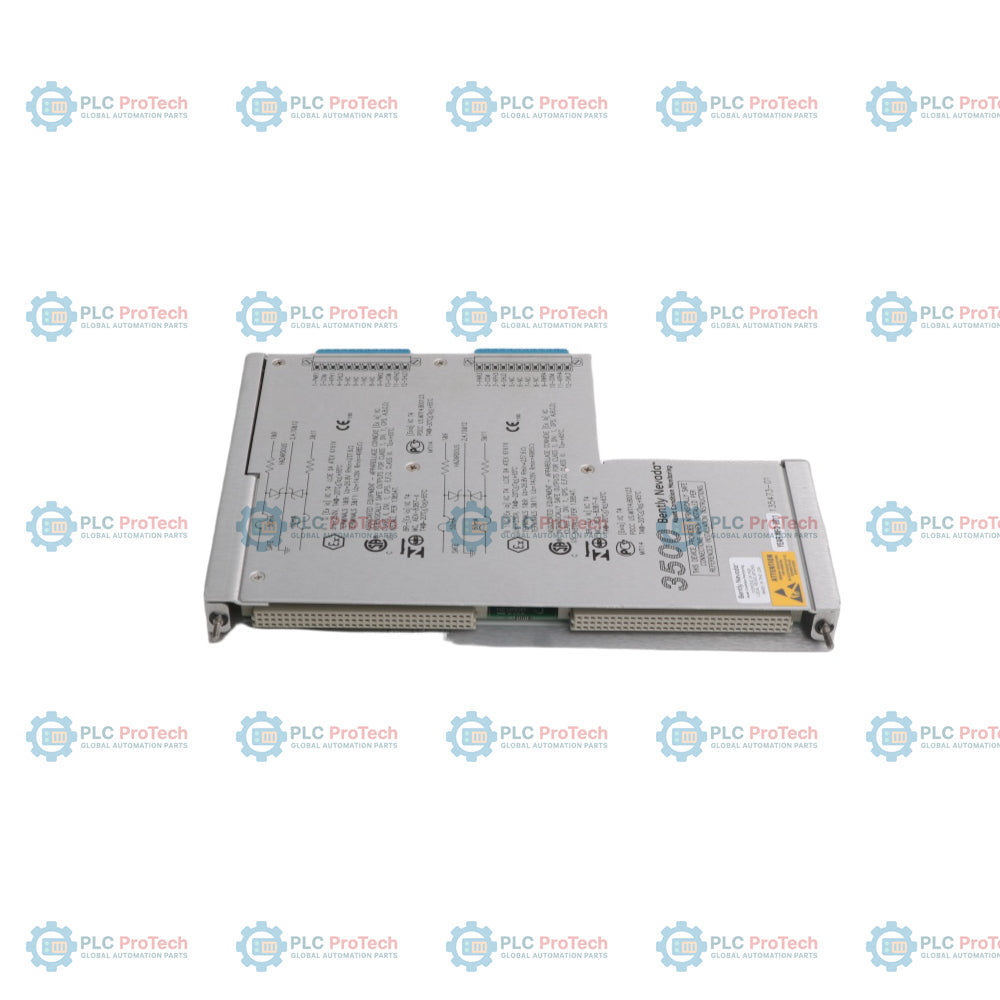

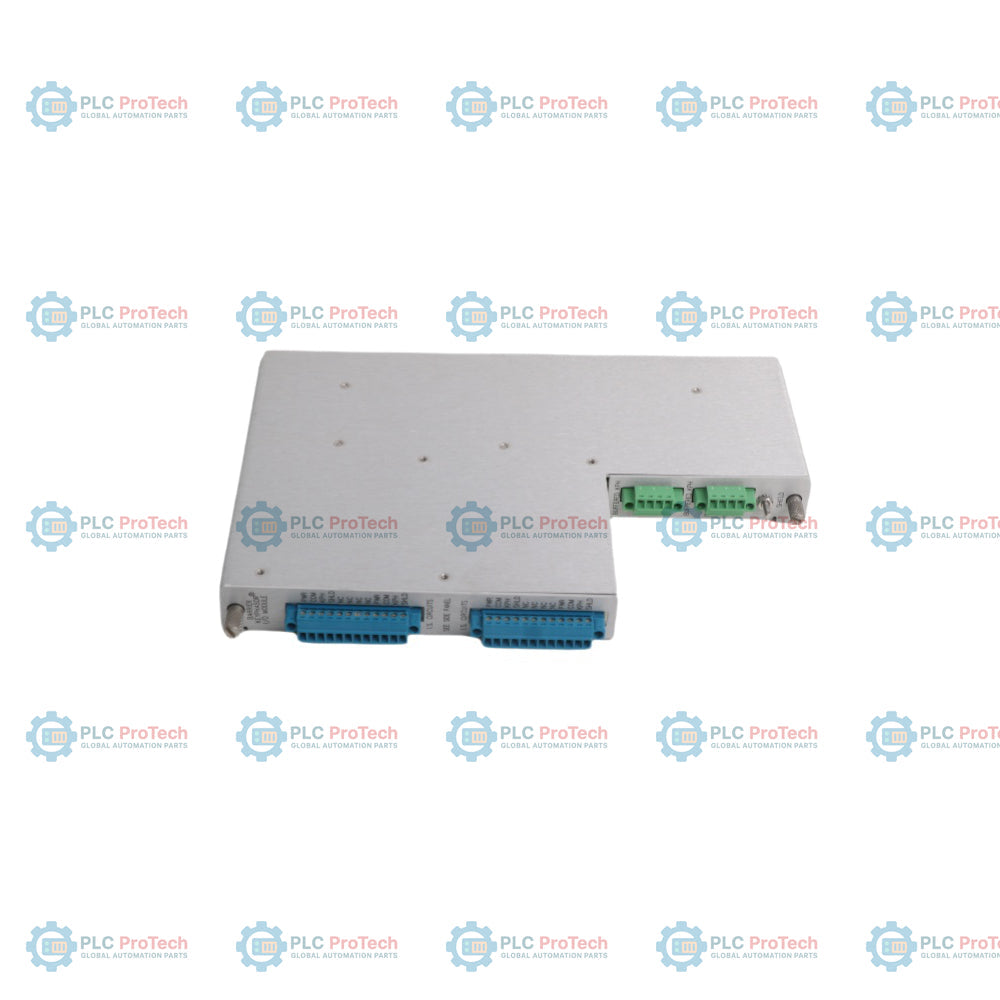

Bently Nevada 135473-01 یک ماژول ورودی/خروجی نیمهارتفاع تخصصی است که برای سیستم Enhanced Keyphasor 3500/25 طراحی شده است. این پیکربندی خاص، موانع داخلی و ترمینالهای داخلی را یکپارچه کرده و رابط ایمنی ذاتی مبتنی بر سختافزار را برای مبدلهای واقع در مناطق خطرناک فراهم میکند. این ماژول برای دریافت و پردازش سیگنالهای پالسی یکبار در هر دور یا چندبار در هر دور از پروبهای مجاورتی یا پیکاپهای مغناطیسی مهندسی شده است؛ سیگنالهایی که برای محاسبه سرعت چرخش ماشین و فراهمکردن مرجع فاز برای تحلیل ارتعاش ضروری هستند.
این 135473-01 بهعنوان رابط فیزیکی درون رک 3500 عمل میکند و ایزولاسیون الکتریکی و شرطیسازی سیگنال را برای حفاظت از تجهیزات حیاتی فراهم میسازد. این ماژول از اندازهگیری فاز پشتیبانی میکند، اما برای پایش دقیق سرعت محور بهینهسازی شده است. هنگام استفاده از نسخه دارای مانع داخلی، ماژول نقطه اتصال ایمنی فراهم میکند که انرژی الکتریکی ارسالشده به حسگرهای میدانی را محدود کرده و با استانداردهای سختگیرانه ایمنی صنعتی برای محیطهای مستعد انفجار مطابقت دارد.
| ویژگی | مشخصات |
| مدل | 135473-01 |
| برند | Bently Nevada |
| نوع محصول | ماژول ورودی/خروجی Keyphasor |
| سری | سری 3500 |
| نوع ترمینال | ترمینالهای داخلی |
| رابط ایمنی | موانع داخلی (نوع زنر) |
| کانالهای ورودی | ۲ سیگنال مبدل (پروکسیمیتی یا پیکاپ مغناطیسی) |
| مصرف برق | معمولاً ۳٫۲ وات |
| امپدانس ورودی | حداقل ۲۱٫۸ کیلواهم |
| محدوده سیگنال (غیرایزوله) | +۰٫۸ ولت تا -۲۱٫۰ ولت |
| حداقل سرعت پیکاپ مغناطیسی | > ۲۰۰ دور در دقیقه (۳٫۳ هرتز) |
| ابعاد (ارتفاع × عرض × عمق) | ۲۴۱٫۳ میلیمتر × ۲۴٫۴ میلیمتر × ۱۰۳٫۱ میلیمتر |
| وزن | ۰٫۴۶ کیلوگرم (۱٫۰۱ پوند) |
| دمای کارکرد | ۰ درجه سانتیگراد تا +۶۵ درجه سانتیگراد (۳۲ درجه فارنهایت تا +۱۵۰ درجه فارنهایت) |
| دمای نگهداری | -۴۰ درجه سانتیگراد تا +۸۵ درجه سانتیگراد (-۴۰ درجه فارنهایت تا +۱۸۵ درجه فارنهایت) |
| رطوبت | ۹۵٪، بدون میعان |
تأمین صنعتی باید بر شماره قطعه مشخص تمرکز کند تا سازگاری با پیکربندی مانیتور 3500/25 تضمین شود.
شماره قطعه: 135473-01
توضیحات: ماژول ورودی/خروجی Keyphasor با موانع داخلی و ترمینالهای داخلی
وضعیت: نو و اصلی
موجودی: موجودی قطعات یدکی
آیا این ماژول میتواند برای کاربردهای Proximitor ایزولاسیون فراهم کند؟
بله، با کاربردهای Proximitor سازگار است، اما برای ایجاد ایزولاسیون به منبع تغذیه خارجی نیاز دارد.
هدف اصلی طراحی نسخه ورودی/خروجی ایزوله چیست؟
این محصول بهطور خاص برای کاربردهای پیکاپ مغناطیسی طراحی شده است؛ یعنی جایی که سیگنالها بهصورت موازی به چندین دستگاه، مانند سیستمهای کنترلی، متصل میشوند.
اگر سیگنالهای ورودی از محدوده مشخصشده فراتر بروند، چه اتفاقی میافتد؟
سیگنالهایی که از محدوده ولتاژ مشخصشده فراتر بروند، بهصورت داخلی توسط مدارهای ماژول محدود میشوند.
این 135473-01 این یک ماژول I/O با ترمینالبندی داخلی و سدهای گالوانیکی داخلی است. این ماژول دارای دو نوار ترمینال مستقل برای کانال ۱ و کانال ۲ است.
برای حسگرهای جریان گردابی استاندارد (مانند سری 3300 XL):
PWR (-24V): خروجی تغذیه پرگزیمیتور.
COM (GND): مشترک/برگشت سیگنال.
SIG (OUT): ورودی سیگنال ولتاژ پالس.
برای حسگرهای سرعت الکترومغناطیسی خودتولید:
SIG: به سیم مثبت (+) حسگر متصل شود.
COM: به سیم منفی (-) حسگر متصل شود.
PWR: باید متصل نباشد (شناور).
SHLD (شیلد): شیلدهای کابلهای میدانی را به این ترمینال اختصاصی متصل کنید.
IS Earth: این ماژول باید از طریق ماژول اتصال زمین سد 136719-01 به یک شینه زمین اختصاصی ایمنی ذاتی متصل شود تا یکپارچگی ضدانفجار تضمین شود.
جامپرها روی برد مدار داخلی قرار دارند و باید پیش از نصب تنظیم شوند.
| نوع ترانسدیوسر | جامپر تغذیه ترانسدیوسر | جامپر کوپلینگ ورودی | عملکرد منطقی |
| پروب مجاورتی | INT (داخلی) | DC (جریان مستقیم) | برق را تأمین میکند؛ امکان بایاس DC را فراهم میکند. |
| پیکاپ مغناطیسی | EXT (خارجی/خاموش) | AC (جریان متناوب) | برق را قطع میکند؛ نویز DC را فیلتر میکند. |
مهم: برای جلوگیری از ایجاد قوس الکتریکی، همیشه پیش از تنظیم جامپرها رک 3500 را خاموش کنید یا ماژول مانیتور را خارج کنید.
ظرفیت کانال: ۲ کانال ورودی مستقل.
محدوده فرکانس: ۱ تا ۱٬۲۰۰٬۰۰۰ شمارش بر دقیقه (۰٫۰۱۷ هرتز تا ۲۰ کیلوهرتز).
محدوده ولتاژ ورودی: ۵+ ولت تا ۱۱- ولت (مخصوص Barrier I/O).
حالتهای شرطیسازی:
آستانه خودکار: حداقل سیگنال ۲ ولت پیکتوپیک؛ حداقل سرعت ۱۲۰ دور بر دقیقه.
آستانه دستی: قابل تنظیم از ۰ تا ۲۰- ولت DC؛ حداقل سیگنال ۵۰۰ میلیولت؛ پشتیبانی از سرعت کم تا ۱ دور بر دقیقه.
محیطی:
مصرف توان: ۳٫۲ وات (معمول).
دمای کارکرد: ۰ درجه سانتیگراد تا ۶۵ درجه سانتیگراد.
طراحیشده برای محیطهای پرخطر:
آمریکای شمالی: کلاس I، بخش ۲، گروههای A، B، C و D.
اروپا (ATEX): II 1 G [EEx ia] IIC (ورودیهای دارای ردهبندی برای منطقه ۰).
پس از نصب فیزیکی، از نرمافزار پیکربندی رک 3500 برای بررسی موارد زیر استفاده کنید:
تنظیمات هیسترزیس: جلوگیری از فعالسازی کاذب در سیگنالهای نویزی.
جهتگیری: تنظیم جهت پالس (مثبت/منفی).
کانالهای فعال: اطمینان از مطابقت نرمافزار با تنظیمات فیزیکی جامپرها.
این 135473-01 برای هر کانال از یک توالی مشخص ۴ ترمیناله استفاده میکند. در ادامه، نگاشت اتصال سیمکشی میدانی آمده است:
| ترمینال | برچسب | پروب مجاورت (۳ سیمه) | پیکاپ مغناطیسی (۲ سیمه) |
| A | PWR | توان -24 Vdc (سفید) | بدون اتصال |
| B | COM | مشترک/زمین (مشکی) | منفی سیگنال (-) |
| C | SIG | ورودی سیگنال (قرمز) | مثبت سیگنال (+) |
| D | SHLD | سیم شیلد/تخلیه | سیم شیلد/تخلیه |
پس از نصب سختافزار، باید موارد زیر را در ابزار نرمافزاری پیکربندی کنید:
آستانه خودکار:
سیستم بهطور خودکار نقطه فعالسازی را روی ۵۰٪ دامنه سیگنال محاسبه میکند.
مناسب برای: سرعتهای عملیاتی استاندارد (>120 rpm) با پالسهای تمیز و یکنواخت.
آستانه دستی:
شما یک ولتاژ ثابت را بهصورت دستی تنظیم میکنید (برای مثال، -8.0 Vdc).
مناسب برای: راهاندازی با سرعت پایین یا سیگنالهایی با «اختلال» یا نویز قابلتوجه.
نکته محاسباتی: آستانه را روی نقطه میانی بین قله پالس و سیگنال پایه تنظیم کنید.
برای پیکاپهای مغناطیسی، باید مقدار هیسترزیس (معمولاً 0.2V تا 0.5V) را تنظیم کنید تا اگر سیگنال هنگام عبور از آستانه نویزی بود، مانیتور دو بار فعال نشود.
لبه منفی: هنگامی فعال میشود که سیگنال از 0V به سمت -24V برود (استاندارد برای بیشتر پروبهای بنتلی).
لبه مثبت: هنگامی فعال میشود که سیگنال در جهت مثبت حرکت کند.
ارت زمین سد: مطمئن شوید ماژول 136719-01 در رک نصب شده است. بدون آن، 135473-01 نمیتواند موانع ایمنی داخلی را بهدرستی زمین کند.
بازبینی جامپر: بررسی کنید که جامپرهای کانال ۱ و کانال ۲ با حسگرهای مربوطه مطابقت داشته باشند. یک خطای رایج این است که هنگام استفاده از پیکاپ مغناطیسی، جامپر PWR روی INT باقی بماند؛ این وضعیت میتواند باعث ایجاد نویز یا گرما شود.
رمزگذاری: برای جلوگیری از مشکلات کاراکترهای خراب که پیشتر در CMS شما رخ داده است، در مستندات فنی خود از deg C و سلسیوس استفاده کنید.
