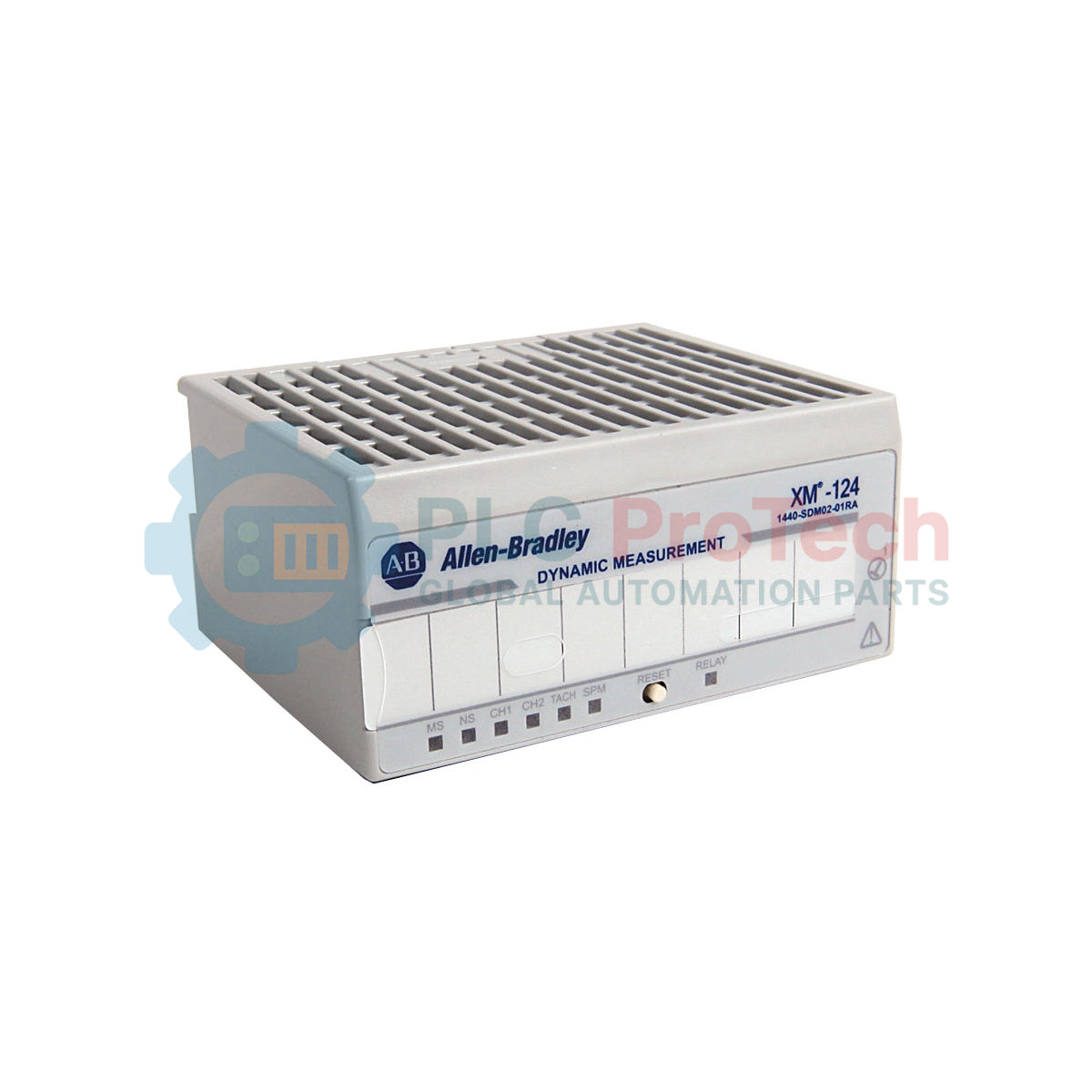

Bently Nevada 1440-SDM02-01RA ماژول استاندارد اندازه‌گیری دینامیکی سری XM

توضیحات

این ماژول Bently Nevada 1440-SDM02-01RA (XM-124) که برای پایش بلادرنگ ارتعاش و محافظت از ماشین‌آلات مهندسی شده است، سیگنال‌های دینامیک پرفرکانس را از پروب‌های مجاورتی، شتاب‌سنج‌ها و حسگرهای سرعت پردازش می‌کند. این ماژول فشرده با نصب روی ریل DIN، به‌عنوان یک گره توزیع‌شده هوشمند در شبکه‌های محافظت از ماشین‌آلات صنعتی عمل می‌کند و ورودی‌های خام ترانسدیوسر را به داده‌های قابل‌اقدام درباره وضعیت، هشدار و روند تبدیل می‌کند. این ماژول که برای محیط‌های صنعتی سنگین و demanding ساخته شده است، از انعطاف‌پذیری دوکاناله و قابلیت‌های یکپارچه‌سازی بومی با معماری‌های نوین کنترل برخوردار است.

ویژگی‌ها

• دو ورودی دینامیک: دو کانال کاملاً مستقل که برای سیگنال‌های ترانسدیوسر جریان گردابی، شتاب‌سنج‌ها یا سیگنال‌های ولتاژ دینامیک استاندارد قابل پیکربندی هستند.
• تغذیه یکپارچه ترانسدیوسر: منبع ولتاژ ثابت داخلی (۲۴V DC / -۲۴V DC در ۴۰ میلی‌آمپر) و پشتیبانی از جریان ثابت (۴٫۵ میلی‌آمپر IEPE)، نیاز به منبع تغذیه خارجی حسگر را برطرف می‌کند.
• ورودی اختصاصی تاکومتر: کانال تاکومتر با وضوح بالا، سرعت‌های ۱ تا ۱٬۲۰۰٬۰۰۰ دور بر دقیقه (۰٫۰۱۶۷ تا ۲۰٬۰۰۰ هرتز) را پردازش می‌کند و امپدانس ورودی آن بیش از ۱۲۰ کیلو‌اهم است.
• خروجی‌های آنالوگ ایزوله: دو خروجی آنالوگ ۴ تا ۲۰ میلی‌آمپر با قابلیت برنامه‌ریزی مستقل، برای انتقال مستقیم پارامترهای اندازه‌گیری‌شده به PLCها، DCSها یا نشانگرهای محلی طراحی شده‌اند.
• یکپارچه‌سازی قدرتمند شبکه: قابلیت‌های ارتباطی بومی، پیکربندی یکپارچه پارامترها، عیب‌یابی زنده و تحلیل طیف بلادرنگ را امکان‌پذیر می‌کنند.

کاربردها

• پایش ارتعاش محور و موقعیت محوری توربین‌های صنعتی بخار و گاز.
• عیب‌یابی کمپرسورهای گریز از مرکز و رفت‌وبرگشتی پرسرعت.
• ردیابی فاصله نوار رانر و ارتعاش سازه‌ای ژنراتورهای برق‌آبی.
• محافظت از گیربکس‌های سنگین، فن‌های برج خنک‌کننده و ماشین‌های دمنده چرخان.

مشخصات فنی

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

ماژول 1440-SDM02-01RA (XM-124) در چارچوب گسترده‌تر سری XM شرکت‌های Allen-Bradley و Bently Nevada کار می‌کند. هنگام جایگزینی نسخه‌های قدیمی سخت‌افزار XM-124، مطمئن شوید میان‌افزار پیکربندی سریال با پروفایل نرم‌افزاری موجود شما مطابقت دارد. توجه داشته باشید که اگرچه این ماژول پردازش خام دینامیکی را ارائه می‌دهد، برای مصورسازی سطح بالا و ثبت طیف، اغلب به XM Serial Configuration Utility یا اسکنرهای شبکه سازگار، مانند رابط‌های DeviceNet، برای تجزیه‌وتحلیل عمیق عیب‌یابی نیاز است.

خطاهای کاربردی و نکات مهندسی

برای جلوگیری از رانش حرارتی در نصب‌های پرتراکم، ماژول‌ها را مستقیماً کنار منابع گرمایی با اتلاف بالا، مانند درایوهای توان صنعتی بزرگ یا منابع تغذیه، نصب نکنید. اگر دمای تابلو از ۵۰ درجه سلسیوس بیشتر شد، روی ریل DIN فاصله هوایی فیزیکی ایجاد کنید. همچنین، از آنجا که این ماژول به نمونه‌برداری پرسرعت متکی است، هرگونه نوسان ولتاژ حالت مشترک روی باس ۲۴V DC می‌تواند به‌صورت نویز سیگنال ظاهر شود؛ بنابراین برای تحریک پایدار سنسور، استفاده از منبع تغذیه اختصاصی SELV/PELV کلاس ۲ الزامی است.

نکات راه‌اندازی و سیم‌کشی

همیشه کابل‌کشی میدانی سنسور دینامیکی، به‌ویژه خطوط پرُبی مجاورتی با امپدانس بالا، را از مسیرهای اختصاصی و ایزوله عبور دهید و آن‌ها را از خطوط موتور AC با ولتاژ بالا دور نگه دارید. اطمینان حاصل کنید که شیلد کابل‌ها فقط از یک سر، ترجیحاً در پایه ترمینال، به زمین متصل باشد تا از ایجاد تداخل حلقه زمین جلوگیری شود. هنگام راه‌اندازی، اگر قرائت تاکومتر دچار تریگر دوبل یا ناپایداری شد، از ابزار نرم‌افزاری برای تنظیم آستانه تریگر ورودی و پارامترهای هیسترزیس جهت حذف نویز ناشی از لنگی مکانیکی استفاده کنید.
