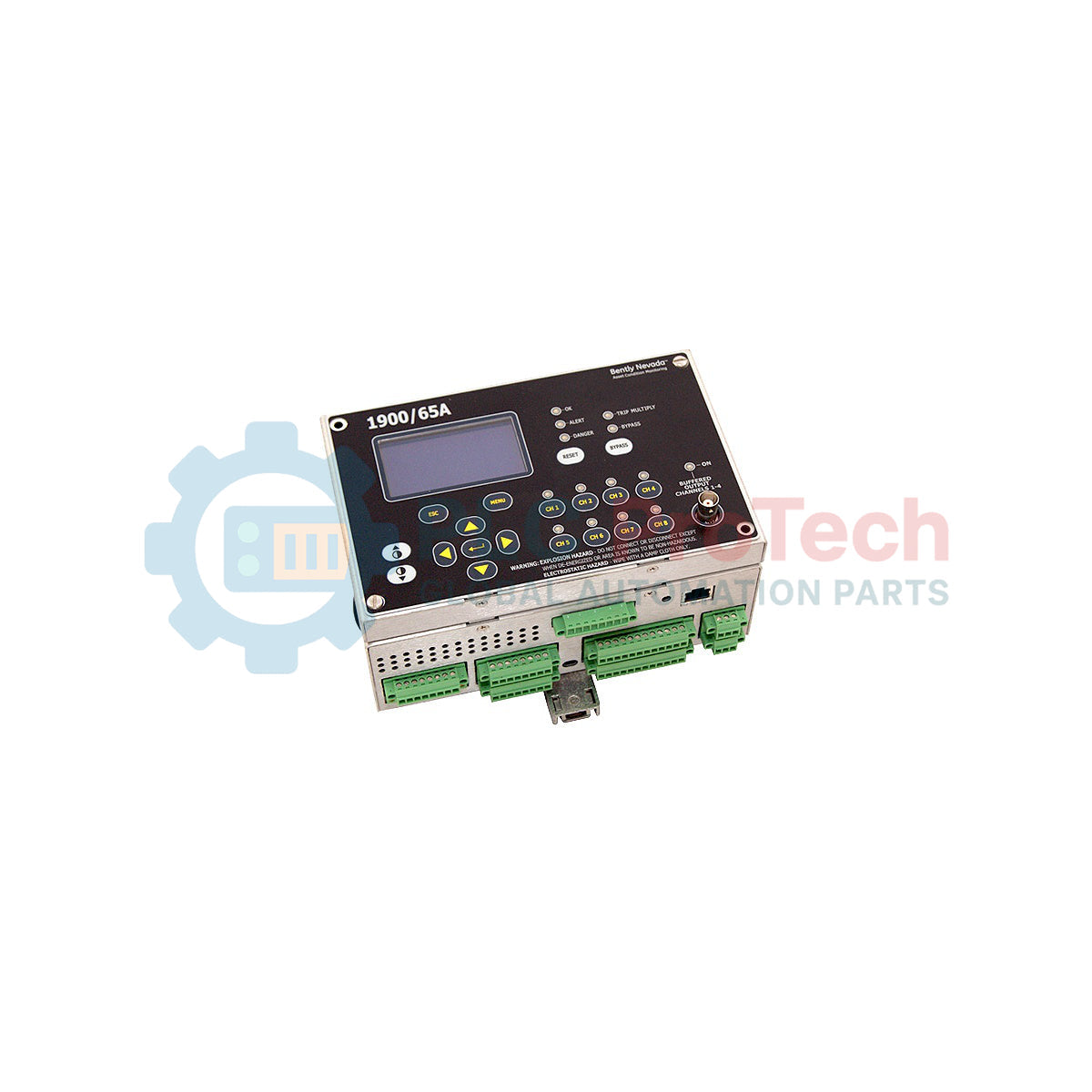

مانیتور تجهیزات عمومی سری 1900 بنتلی نوادا 1900/65A-00-01-00-00-00

توضیحات

نظارت و حفاظت از ماشین‌آلات متوسط حیاتی، عملکرد اصلی Bently Nevada 1900/65A-00-01-00-00-00 است. این مانیتور تجهیزات چندمنظوره چهار کاناله مستقل، نظارت مداوم بر ارتعاش، دما، سرعت یا متغیرهای فرآیندی را فراهم می‌کند. این مدل که برای کار به عنوان یک سیستم حفاظت مستقل یا ادغام بی‌نقص در معماری‌های گسترده‌تر نظارت کارخانه طراحی شده است، مجهز به نمایشگر جلویی یکپارچه و متصل به کارخانه است. این تنظیم امکان ردیابی مقادیر و تشخیص وضعیت به صورت محلی و در زمان واقعی را بدون نیاز به پنل‌های رابط خارجی فراهم می‌کند. با استفاده از پیکربندی استاندارد برق DC ولتاژ پایین، این مانیتور صنعتی مقاوم، حفاظت اقتصادی و با قابلیت اطمینان بالا برای ماشین‌آلات در کاربردهایی که سیستم‌های حفاظت بزرگ‌تر و رک‌مونت از نظر اقتصادی یا فیزیکی عملی نیستند، ارائه می‌دهد.

ویژگی‌ها

• چهار کانال ورودی کاملاً قابل تنظیم که از پروب‌های نزدیکی، ترنسدیوسرهای سرعت، شتاب‌سنج‌ها یا سیگنال‌های فرآیند استاتیک استاندارد پشتیبانی می‌کند.
• نمایشگر پنل جلویی یکپارچه که گزارش‌های تشخیصی در زمان واقعی، مقادیر کانال‌ها و وضعیت‌های فعال هشدار را ارائه می‌دهد.
• چهار خروجی رله SPDT قابل تنظیم که به نقاط تنظیم هشدار و خطر اختصاص یافته‌اند و امکان کاهش خودکار خطر یا توالی قطع را فراهم می‌کنند.
• چهار اتصال خروجی ترنسدیوسر با بافر که سیگنال‌های آنالوگ خام و پاک را برای تحلیل مستقیم با تجهیزات تشخیصی قابل حمل فراهم می‌کند.
• پیکربندی پارامترهای انعطاف‌پذیر از طریق نرم‌افزار اختصاصی برای بهینه‌سازی فیلترهای باندپاس، ضریب مقیاس و منطق رله.

کاربردها

• حفاظت از ماشین‌آلات دوار: نظارت مداوم بر ارتعاش و دما در فن‌های صنعتی، دمنده‌ها و اگزاسترها.
• تجهیزات انتقال سیال: هشدار زودهنگام و حفاظت قطع برای پمپ‌های گریز از مرکز و جابجایی مثبت.
• پشتیبانی از تجهیزات کارخانه: نظارت بر کمپرسورهای هوای کوچک، جعبه‌دنده‌های برج خنک‌کن و ژنراتورهای کمکی.
• محفظه‌های مستقل: حلقه‌های حفاظتی محلی که در آن نصب رک نظارت سری 3500 مرکزی از نظر فیزیکی یا مالی غیرعملی است.

اطلاعات سفارش

شماره مدل 1900/65A-00-01-00-00-00 پیکربندی دقیق سخت‌افزاری را به شرح زیر مشخص می‌کند:

مشخصات فنی

اتصالات و رابط‌ها

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

این واحد سخت‌افزاری به عنوان جایگزین عملکردی و فیزیکی مستقیم برای نسخه‌های قدیمی‌تر مانیتور 1900/65 بدون پسوند "A" عمل می‌کند. فایل‌های پیکربندی می‌توانند از مدل‌های قدیمی صادر و با استفاده از نرم‌افزار پیکربندی 1900 وارد شوند؛ با این حال، نسخه‌های فریم‌ور باید قبل از راه‌اندازی برای اطمینان از تطابق نگاشت رجیسترها بررسی شوند.

اشتباهات کاربردی و نکات مهندسی

از آنجا که این سخت‌افزار گزینه E: 00 (بدون ارتباطات) را دارد، از پرس‌وجوی از راه دور SCADA از طریق Modbus RTU یا Modbus TCP پشتیبانی نمی‌کند. برای نصب‌هایی که نیاز به ارتباط مستقیم DCS دارند، باید از سیگنال‌های آنالوگ خام یا قطع رله‌های سیم‌کشی شده استفاده شود. در غیر این صورت، سخت‌افزار باید ارتقا یابد یا با ماژول ارتباطی گزینه E: 01 مشخص شود.

نکات راه‌اندازی و سیم‌کشی

هنگام اتصال آنالایزرهای ارتعاش قابل حمل به خروجی‌های بافر شده کواکسیال پنل جلو، اطمینان حاصل کنید که آنالایزر تشخیصی شما یا باتری‌دار است یا به صورت نوری ایزوله شده است. این پیکربندی از ورود جریان‌های حلقه زمین و ایجاد نویز در حلقه‌های حساس مانیتورینگ فعال سیستم جلوگیری می‌کند.

راهنمای نصب

1. 1
   برش فیزیکی پنل را مطابق ابعاد مکانیکی دقیق مشخص شده برای قاب نصب پنل 1900/65A آماده کنید. دستگاه را وارد کرده و براکت‌های نصب را به طور یکنواخت سفت کنید تا از تغییر شکل واشر جلوگیری شود.
2. 2
   کابل‌های ترنسدیوسر را از طریق لوله‌های فلزی اختصاصی و زمین‌شده عبور دهید. شیلدها را فقط در سمت دستگاه به‌طور دقیق خاتمه دهید تا از تداخل نویز حلقه زمین جلوگیری شود.
3. 3
   منبع تغذیه 18 تا 36 ولت DC را به ترمینال‌های مشخص شده متصل کنید. قبل از اعمال برق، قطبیت صحیح را بررسی کنید تا از وقوع قطع فیوز داخلی جلوگیری شود.
4. 4
   برای کالیبره کردن حسگرها، تعریف زمان‌های تأخیر قطع و تأیید پیکربندی‌های رله فعال، با استفاده از رایانه‌ای که نرم‌افزار پیکربندی 1900 را اجرا می‌کند، به پورت سریال مانیتور متصل شوید.
