ماژول ورودی/خروجی 10Base-T/100Base-TX بِنتلی نوادا مدل 146031-01 3500/22M

فقط 5 قلم کالا در انبار باقی مانده است

تولیدکننده: Bently Nevada
شماره محصول: 146031-01
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول‌های ورودی/خروجی Ethernet
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 200g
ابعاد: 24.4 mm x 241.3 mm x 99.1 mm (W x H x D)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

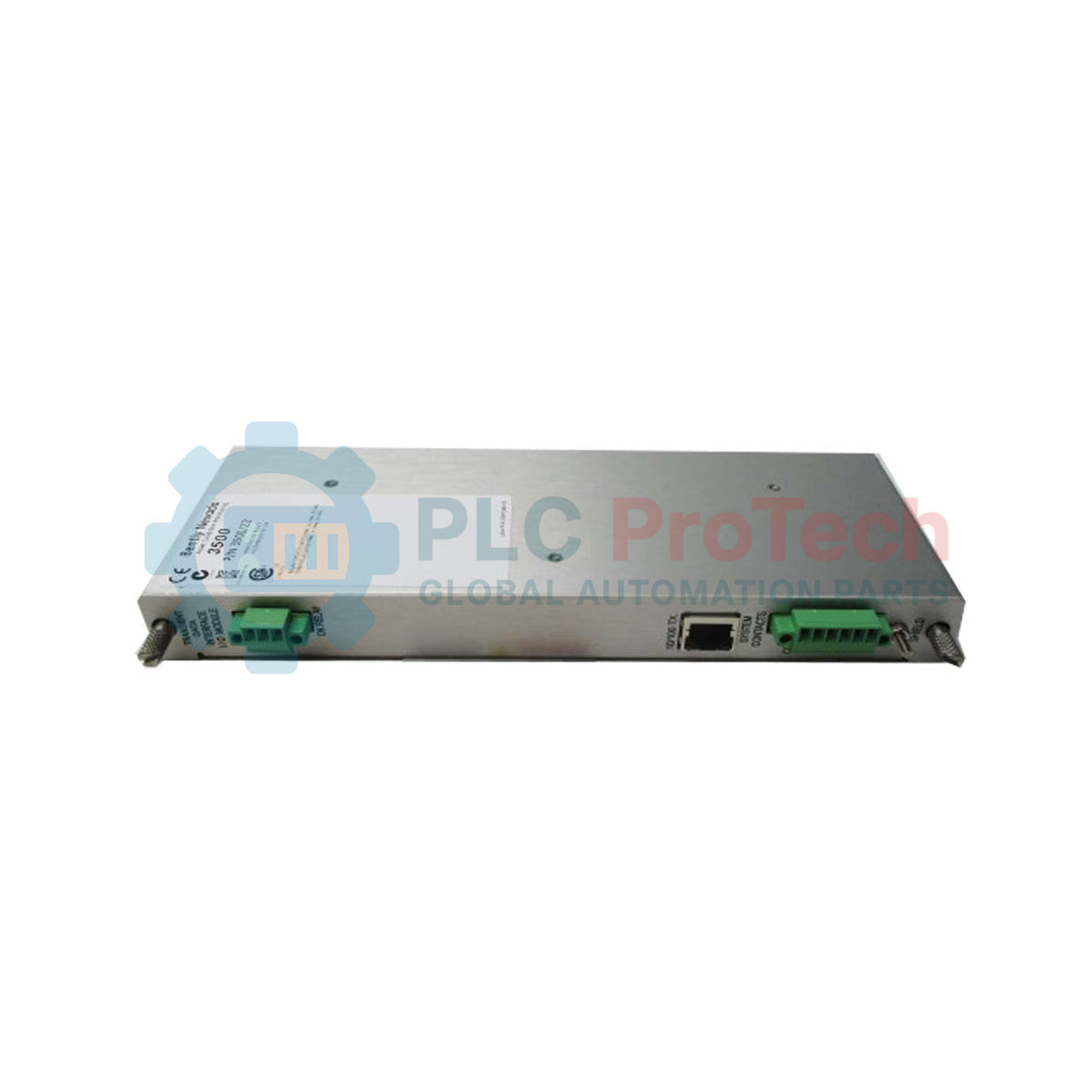

146031-01 شرکت Bently Nevada یک ماژول ورودی/خروجی اترنت 10Base-T/100Base-TX است که برای فراهم‌کردن اتصال رابط اترنت و قابلیت‌های رابط کنتاکت سیستم برای رابط داده‌های گذرا (TDI) مدل 3500/22M در سیستم پایش ماشین‌آلات 3500 طراحی شده است. این ماژول که در شیار پشتی، مستقیماً پشت ماژول اصلی TDI مدل 3500/22M نصب می‌شود، دارای یک درگاه اترنت RJ-45 است که از پروتکل میزبان BN و پروتکل TDI BN روی TCP/IP پشتیبانی می‌کند تا داده‌های حالت پایدار و شکل موج پویا را به نرم‌افزارهای میزبان مانند نرم‌افزار پایش وضعیت و عیب‌یابی System 1 هدایت کند. 146031-01 همچنین دارای یک رله OK داخلی برای اعلام وضعیت رک، ورودی‌های کنتاکت سیستم برای Trip Multiply، Alarm Inhibit و Rack Reset، و یک ترمینال اختصاصی ۲ پین Signal Common برای اتصال به زمین ابزار دقیق است.

ویژگی‌ها

ارتباط اترنت 10Base-T یا 100Base-TX با قابلیت تشخیص خودکار از طریق کانکتور RJ-45
رله OK استاندارد یکپارچه با ظرفیت نامی ۵ آمپر در ۲۴ ولت DC/۱۲۰ ولت AC برای اعلام خطای رک
سرکوب‌کننده‌های قوس داخلی برای حفاظت از کنتاکت رله
ورودی‌های ترمینالی برای کنترل‌های سیستمی کنتاکت خشک Trip Multiply، Alarm Inhibit و Rack Reset
کانکتور اختصاصی ۲ پین برای اتصال Signal Common به زمین ابزار دقیق تک‌نقطه‌ای
رابط مستقیم شیار پشتی برای ماژول رابط داده‌های گذرا (TDI) مدل 3500/22M

کاربردها

سیستم‌های حفاظت از ماشین‌آلات Bently Nevada 3500
ارتباط اترنت و رابط نرم‌افزار میزبان از طریق System 1
پایش رک از راه دور و جمع‌آوری داده‌های شکل موج گذرا
پایش ماشین‌آلات حیاتی در نیروگاه‌ها، تأسیسات نفت و گاز و مجتمع‌های پتروشیمی

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	Bently Nevada
شماره قطعه	146031-01
نوع ماژول	ماژول ورودی/خروجی اترنت 10Base-T/100Base-TX
نیازمندی فضای رک	۱ شیار پشت با ارتفاع کامل
ارتباط اترنت	اترنت 10Base-T یا 100Base-TX، با قابلیت تشخیص خودکار (مطابق با IEEE802.3)
نوع کانکتور	RJ-45 (به سبک جک تلفن)
طول کابل	حداکثر ۱۰۰ متر (۳۲۸ فوت)
پروتکل‌های پشتیبانی‌شده	پروتکل میزبان BN و پروتکل TDI BN با استفاده از اترنت TCP/IP
عملکرد رله OK	عملکرد عادی یا خطاهای رک را نشان می‌دهد؛ کنتاکت OPEN یا CLOSED قابل انتخاب توسط کاربر (به‌طور معمول برق‌دار)
مقدار نامی رله OK استاندارد	5A در 24 Vdc / 120 Vac، توان سوئیچ‌شده 120 وات / 600 VA (حداکثر)
محافظت در برابر قوس	سرکوبگرهای قوس یکپارچه
ورودی ضریب افزایش تریپ	<1 میلی‌آمپر DC، کنتاکت خشک به Common
ورودی مهار آلارم	<1 میلی‌آمپر DC، کنتاکت خشک به Common
ورودی بازنشانی رک	<1 میلی‌آمپر DC، کنتاکت خشک به Common
رابط Signal Common	رابط 2 پین برای اتصال زمین تک‌نقطه‌ای ابزار
دمای کارکرد	-30 درجه سانتی‌گراد تا +65 درجه سانتی‌گراد (-22 درجه فارنهایت تا +149 درجه فارنهایت)
دمای نگهداری	-40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد (-40 درجه فارنهایت تا +185 درجه فارنهایت)
رطوبت	95٪، بدون چگالش
ابعاد (ارتفاع × عرض × عمق)	241.3 میلی‌متر × 24.4 میلی‌متر × 99.1 میلی‌متر (9.50 اینچ × 0.96 اینچ × 3.90 اینچ)
وزن	0.20 کیلوگرم (0.44 پوند)

راهنمای نصب

ماژول را در تنها شکاف تمام‌قد عقب، مستقیماً پشت ماژول اصلی 3500/22M TDI، نصب کنید.
هنگام تعویض RIM I/O، برای جلوگیری از آسیب به ماژول، مراحل صحیح ارتقا را دنبال کنید: RIM را خارج کنید، RIM I/O را خارج کنید، TDI I/O را وارد کنید و سپس TDI را وارد کنید.
کابل اترنت شیلددار استاندارد رده 5 را با رابط‌های RJ-45، با حداکثر طول 100 متر (328 فوت)، متصل کنید.
هنگام اتصال Signal Common به اتصال زمین تک‌نقطه‌ای ابزار با استفاده از رابط 2 پین، کلید انتخابگر کنار ماژول ورودی برق (PIM) را به سمت پیکان «HP» بلغزانید تا Signal Common از اتصال زمین شاسی ایزوله شود.

انطباق و گواهی‌ها

EMC: دستورالعمل 2014/30/EU جامعه اروپا؛ استانداردها: EN 61000-6-2، EN 61000-6-4
ایمنی الکتریکی: دستورالعمل 2014/35/EU جامعه اروپا؛ استاندارد: EN 61010-1
RoHS: دستورالعمل 2011/65/EU جامعه اروپا
FCC: مطابق با بخش 15 قوانین FCC است
دریایی: قوانین DNV GL برای رده‌بندی؛ قوانین ABS برای شرایط رده‌بندی، بخش 1
تأییدیه‌های مناطق خطرناک: cNRTLus (کلاس I، زون 2: AEx/Ex nA nC ic IIC T4 Gc / کلاس I، زون 2: AEx/Ex ec nC ic IIC T4 Gc / کلاس I، بخش 2، گروه‌های A، B، C، D)؛ ATEX/IECEx (II 3 G Ex nA nC ic IIC T4 Gc / Ex ec nC ic IIC T4 Gc)

Key Features:

#3500/22M #I/O Modules

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Which slot position does the I/O module occupy in the rack?

The module installs in the single full-height rear slot directly behind the 3500/22M TDI main module in Slot 1.

What Ethernet connector standard and maximum distance are supported by the interface?

The device features an RJ-45 connector for 10Base-T/100Base-TX Ethernet, supporting cable runs up to 100 meters.

How should Signal Common grounding be configured on the rear I/O board?

Connecting Signal Common to instrument ground via the 2-pin connector requires sliding the PIM switch toward HP.
