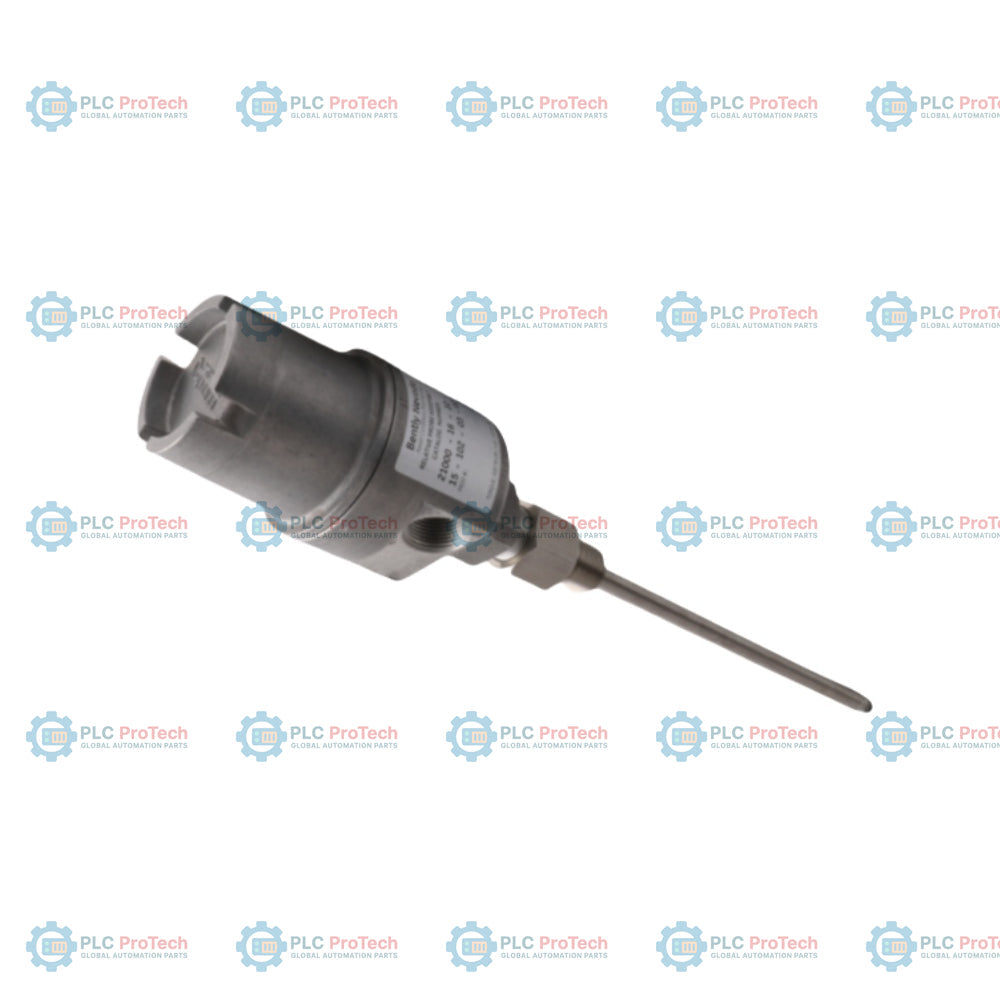

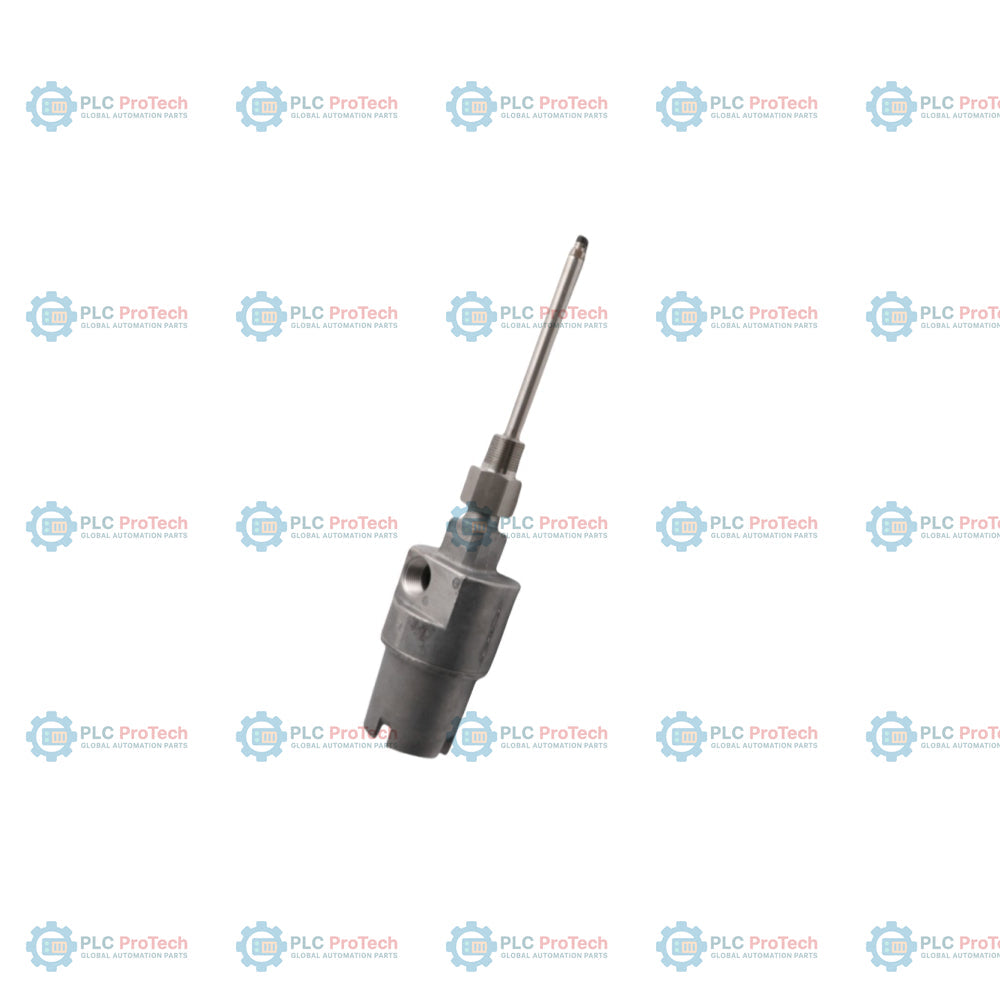

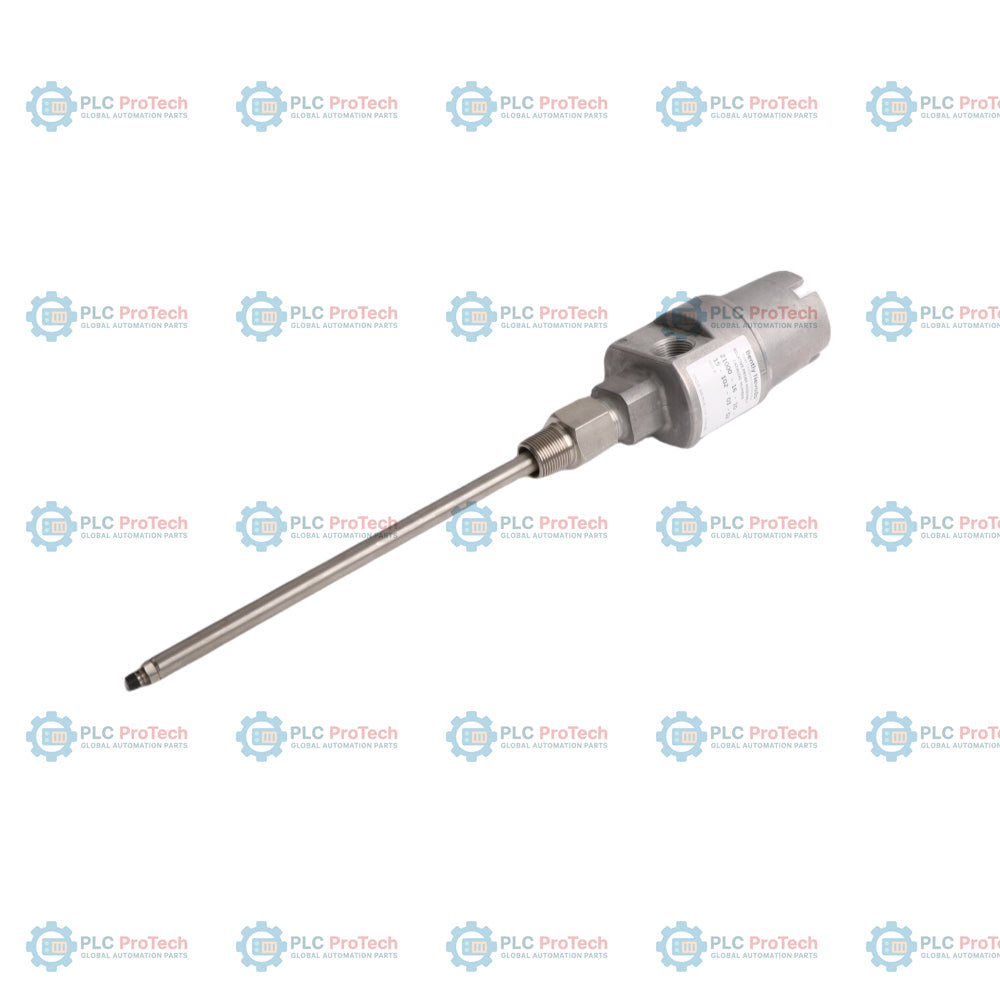

مجموعه محفظه پراب مجاورت ‏Bently Nevada 21000-28-05-00-047-04-02

مرور کلی محصول

مجموعه محفظه پروب مجاورتی با نصب خارجی Bently Nevada 21000-28-05-00-047-04-02 برای تسهیل نصب مبدل‌های مجاورتی از طریق بدنه ماشین طراحی شده است. این مجموعه یکی از اجزای اصلی سیستم‌های ابزار دقیق نظارت بر توربین (TSI) است و امکان تنظیم یا تعویض پروب‌ها را بدون باز کردن ماشین فراهم می‌کند. این مجموعه از پروب در برابر شرایط محیطی محافظت کرده و آب‌بندی در برابر فشار داخلی ماشین را حفظ می‌کند.

این پیکربندی خاص سری 21000 شامل یک پروب مجاورتی یکپارچه 3300 XL با قطر 8 میلی‌متر، دارای تأییدیه‌های متعدد سازمان‌های ذی‌صلاح، و یک کابل یکپارچه 0.5 متری (20 اینچی) است. این محفظه با عمق نفوذ پروب 4.7 اینچ و رزوه نصب 3/4-14 NPT مشخص می‌شود. این مجموعه معمولاً در صنایع تولید برق و پتروشیمی برای پایش ارتعاش شعاعی و نیروی محوری توربین‌های بخار، کمپرسورها و گیربکس‌های بزرگ استفاده می‌شود؛ در مواردی که دسترسی خارجی به مبدل ضروری است.

پیکربندی فنی

اطلاعات سفارش

این مجموعه بر اساس الزامات کاربردی خاص پیکربندی می‌شود. اطمینان حاصل کنید که عمق نفوذ و رزوه‌های نصب با مشخصات بدنه ماشین مطابقت داشته باشند.

راهنمای مهندسی و نصب

هم‌راستاسازی مکانیکی و تنظیم فاصله:

محفظه 21000 امکان تنظیم فاصله پروب از بیرون را فراهم می‌کند. هنگام نصب، پروب داخل غلاف پیچانده می‌شود تا به هدف برسد. سپس باید آن را به عقب برگرداند تا ولتاژ فاصله DC موردنظر به دست آید (معمولاً 10.0- ولت DC برای سیستم‌های 3300 XL). پس از تنظیم فاصله، مهره قفل باید محکم شود تا از جابه‌جایی پروب در اثر ارتعاش ماشین جلوگیری شود.

آب‌بندی فشاری:

رزوه نصب 3/4-14 NPT باید با یک درزگیر رزوه باکیفیت پوشانده شود تا اتصال بدون نشتی با بدنه دستگاه تضمین شود. اگر دستگاه از روان‌کننده‌های پرفشار استفاده می‌کند یا تحت خلأ است، یکپارچگی اورینگ‌های داخل مجموعه محفظه را در فواصل معمول تعمیر و نگهداری بررسی کنید.

محافظت از کابل:

کابل یکپارچه 0.5 متری با یک کانکتور کواکسیال ClickLoc مینیاتوری خاتمه یافته است. این کانکتور باید داخل سر ترمینال مجموعه 21000 قرار گیرد. هنگام بستن درپوش محفظه، مطمئن شوید کابل تحت فشار یا گیرکرده نباشد. برای ورودی‌های کاندویت بلااستفاده، از پلاگ 3/4-14 NPT ارائه‌شده استفاده کنید تا درجه حفاظت محیطی محفظه حفظ شود.

اقدامات احتیاطی تعویض:

هنگام تعویض پرُب در محفظه 21000، مطمئن شوید پرُب جایگزین با «طول کل» سیستم اصلی مطابقت دارد (معمولاً 5m یا 9m به‌صورت کل). این پرُب 0.5m برای رسیدن به حسگر Proximitor به یک کابل رابط ویژه نیاز دارد. استفاده از طول‌های نامطابق باعث خطاهای کالیبراسیون در پایشگر ارتعاش خواهد شد.

سؤالات متداول عیب‌یابی

سؤال: آیا می‌توانم عمق نفوذ را در محل تغییر دهم؟

پاسخ: خیر. عمق نفوذ (047 = 4.7 اینچ) بر اساس غلاف داخلی و طول پرُب در کارخانه تنظیم شده است. تلاش برای تغییر آن، محدودیت‌های مکانیکی و قابلیت تنظیم فاصله را به خطر می‌اندازد.

سؤال: اگر روغن از سر محفظه نشت کند، چه باید کرد؟

پاسخ: این امر نشان‌دهنده خرابی آب‌بند داخلی یا اورینگ بین غلاف پرُب و بدنه محفظه است. اورینگ‌ها را از نظر فرسودگی یا سفت‌شدن بررسی کنید و آن‌ها را با کیت‌های آب‌بندی اصل Bently Nevada تعویض کنید.

سؤال: چگونه می‌توانم مشکل اتصال زمین محفظه 21000 را شناسایی کنم؟

پاسخ: اگر سیگنال ارتعاش تداخل 50/60 هرتز نشان می‌دهد، بررسی کنید که محفظه به‌صورت الکتریکی به بدنه دستگاه هم‌بندی شده باشد و شیلد کابل فقط در سمت Proximitor/Rack زمین شده باشد تا از ایجاد حلقه‌های زمین جلوگیری شود.

سؤال: آیا پرُب 3300 XL داخل محفظه قابل تعویض است؟

پاسخ: بله. پرُب یک قطعه مجزا است (گزینه -28). بااین‌حال، برای حفظ گواهی‌های ناحیه خطرناک مرتبط با مجموعه، اکیداً توصیه می‌شود پرُب را با دقیقاً همان کد گزینه جایگزین کنید.
