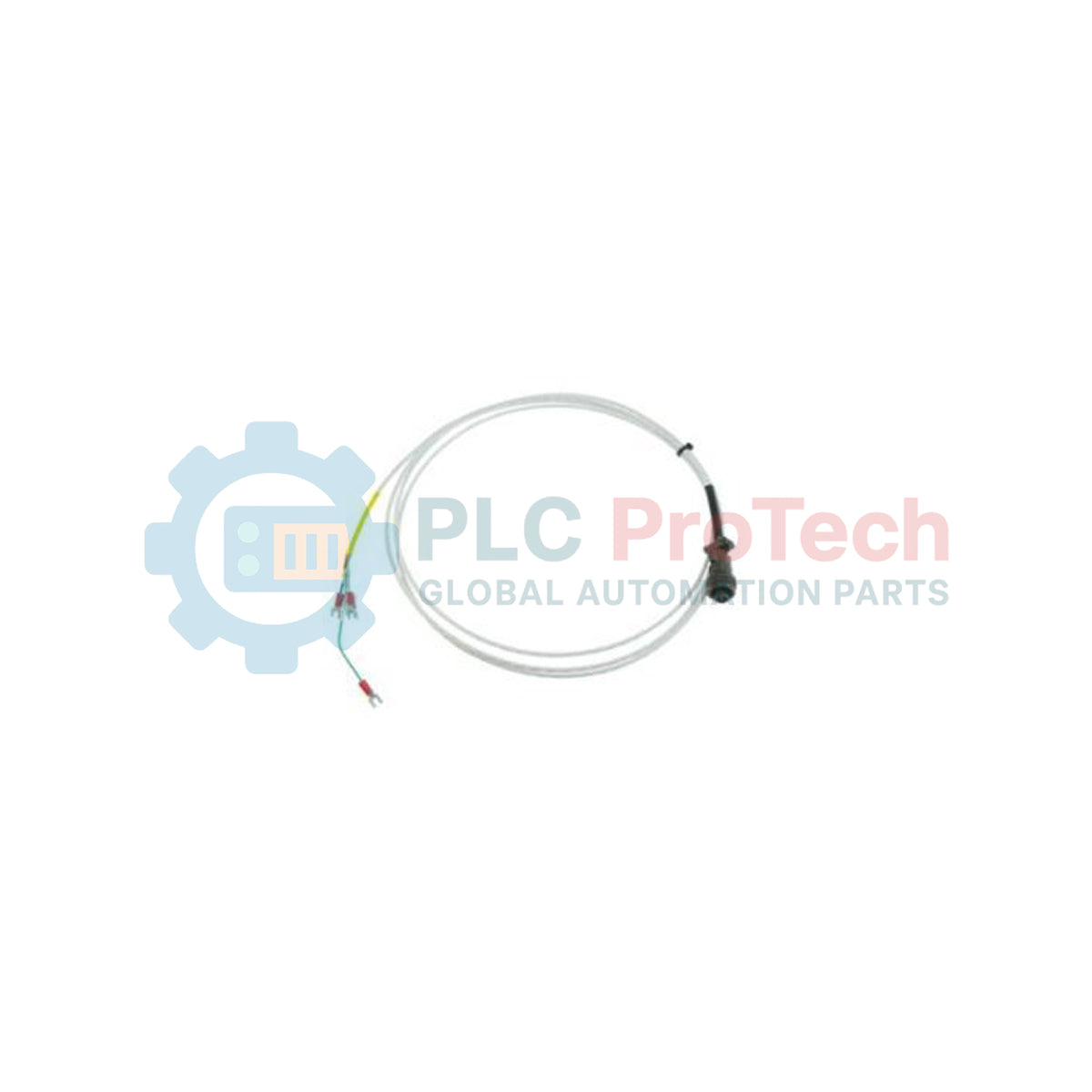

پراب مجاورت 3300 NSv ‏Bently Nevada 330904-XX-XX-10-02-CN (158268-00-34)

مروری بر محصول

Bently Nevada 330901-XX-XX-10-02-CN (شماره قطعه مهندسی 158268-00-34) یک مبدل مجاورتی جریان گردابی متعلق به سری 3300 NSv است. سامانه NSv (نمای جانبی باریک) به‌طور ویژه برای کاربردهایی طراحی شده است که در آن‌ها به‌دلیل محدودیت فضا یا فاصله کم نصب، امکان استفاده از پروب‌های استاندارد 8 میلی‌متری وجود ندارد. این سامانه عمدتاً برای پایش ارتعاش و موقعیت روی محورهای با قطر کم یا داخل ماشین‌آلاتی با دسترسی داخلی محدود، مانند کمپرسورهای گریز از مرکز، پمپ‌های دوربالا و توربین‌های مشتق‌شده از موتور هواپیما، استفاده می‌شود.

این مدل خاص دارای رزوه متریک M8 x 1 است و برای حفاظت مکانیکی بیشتر از کابل کواکسیال، به زره فولاد ضدزنگ مجهز شده است. مجموعه با طول کل 1.0 متر به یک کانکتور کواکسیال ClickLoc مینیاتوری ختم می‌شود. پسوند «CN» تأیید می‌کند که محصول با تأییدیه‌های محیط‌های خطرناکِ ویژه کشور، ازجمله گواهی NEPSI برای بازار چین، مطابقت دارد. این محصول هنگام استفاده همراه با حسگر مجاورتی 3300 NSv متناظر، خروجی خطی ارائه می‌دهد.

پیکربندی فنی

اطلاعات سفارش

برای اطمینان از تطابق دقیق پیکربندی، در خرید صنعتی باید هم شماره مدل و هم شماره قطعه مهندسی ذکر شود.

راهنمای مهندسی و نصب

الزامات نصب و فاصله:

سری 3300 NSv برای کاهش اثر «نمای جانبی» طراحی شده است؛ بااین‌حال، برای حفظ خطی‌بودن همچنان رعایت حداقل فاصله از فلزات اطراف ضروری است. اطمینان حاصل کنید که نوک پروب داخل براکت نصب فرورفته نباشد. برای رزوه‌های M8 x 1، گشتاور نصب توصیه‌شده 4.5 N·m (40 in·lb) است تا از تغییر شکل بدنه یا آسیب‌دیدگی رزوه جلوگیری شود.

محافظت از کابل (زره):

این مدل با آرمور فولاد زنگ‌نزن عرضه می‌شود. آرمور از هسته کواکسیال در برابر سایش و له‌شدگی محافظت می‌کند؛ بااین‌حال، آب‌بندی سیالاتی ندارد. در محیط‌هایی با تماس شدید با روغن یا مواد شیمیایی، اطمینان حاصل کنید که کابل آرموردار بیشتر محافظت شود یا به‌گونه‌ای مسیردهی شود که مایعات نتوانند به داخل کانکتور ClickLoc نفوذ کنند.

اتصال زمین و شیلدینگ:

یکپارچگی مناسب سیگنال به اتصال زمین در یک نقطه واحد وابسته است. شیلد کابل رابط باید در سمت Proximitor (معمولاً در رک پایش یا جعبه اتصال محلی) به زمین متصل شود. اگر طراحی سیستم به زمین‌های ایزوله نیاز دارد، اطمینان حاصل کنید که آرمور پراب ناخواسته به بدنه ماشین اتصال زمین پیدا نکند.

اقدامات احتیاطی تعویض:

مدل 158268-00-34 یک پیکربندی مهندسی خاص است. هنگام تعویض پراب موجود، طول بدون رزوه و طول کلی بدنه را (که در رشته سفارش با XX-XX مشخص می‌شود) بررسی کنید تا مطمئن شوید نوک پراب بدون تداخل مکانیکی به شفت هدف می‌رسد.

سؤالات متداول نگهداری و عیب‌یابی

س: آیا می‌توان از پراب 3300 NSv با یک Proximitor استاندارد 3300 XL استفاده کرد؟

الف: خیر. پراب 3300 NSv باید با یک Proximitor مدل 3300 NSv جفت شود. سیم‌پیچ حسگر داخلی و پاسخ فرکانسی سری NSv با سری 3300 XL متفاوت است و ترکیب آن‌ها باعث خطاهای قابل‌توجه در اندازه‌گیری می‌شود.

س: هدف از محافظ کانکتور ClickLoc چیست؟

الف: محافظ از شل شدن کانکتور کواکسیال مینیاتوری در اثر ارتعاش ماشین جلوگیری می‌کند و مانع ورود آلاینده‌های محیطی (گردوغبار/روغن) به مسیر سیگنال می‌شود. این محافظ باید همیشه به‌درستی نصب و در جای خود محکم شود.

س: چگونه باید با ولتاژ گپ DC ناپایدار برخورد کنم؟

الف: ولتاژ گپ ناپایدار اغلب نشان‌دهنده شل بودن اتصال در محل اتصال ClickLoc یا نفوذ رطوبت است. کابل را جدا کنید، کنتاکت‌ها را با پاک‌کننده الکترونیکی تأییدشده تمیز کنید و پیش از اتصال مجدد، آن‌ها را کاملاً خشک کنید.

س: کالیبراسیون جنس هدف چیست؟

الف: پراب‌های مجاورتی استاندارد Bently Nevada برای فولاد AISI 4140 کالیبره شده‌اند. اگر شفت هدف از آلیاژ متفاوتی ساخته شده باشد، ضریب مقیاس (V/mm) تغییر می‌کند و لازم است ضریب مقیاس نرم‌افزاری در سیستم پایش تنظیم شود.
