سنسور نزدیکی بنتلی نوادا 330101-00-24-05-02-00 3300 XL

Product Overview

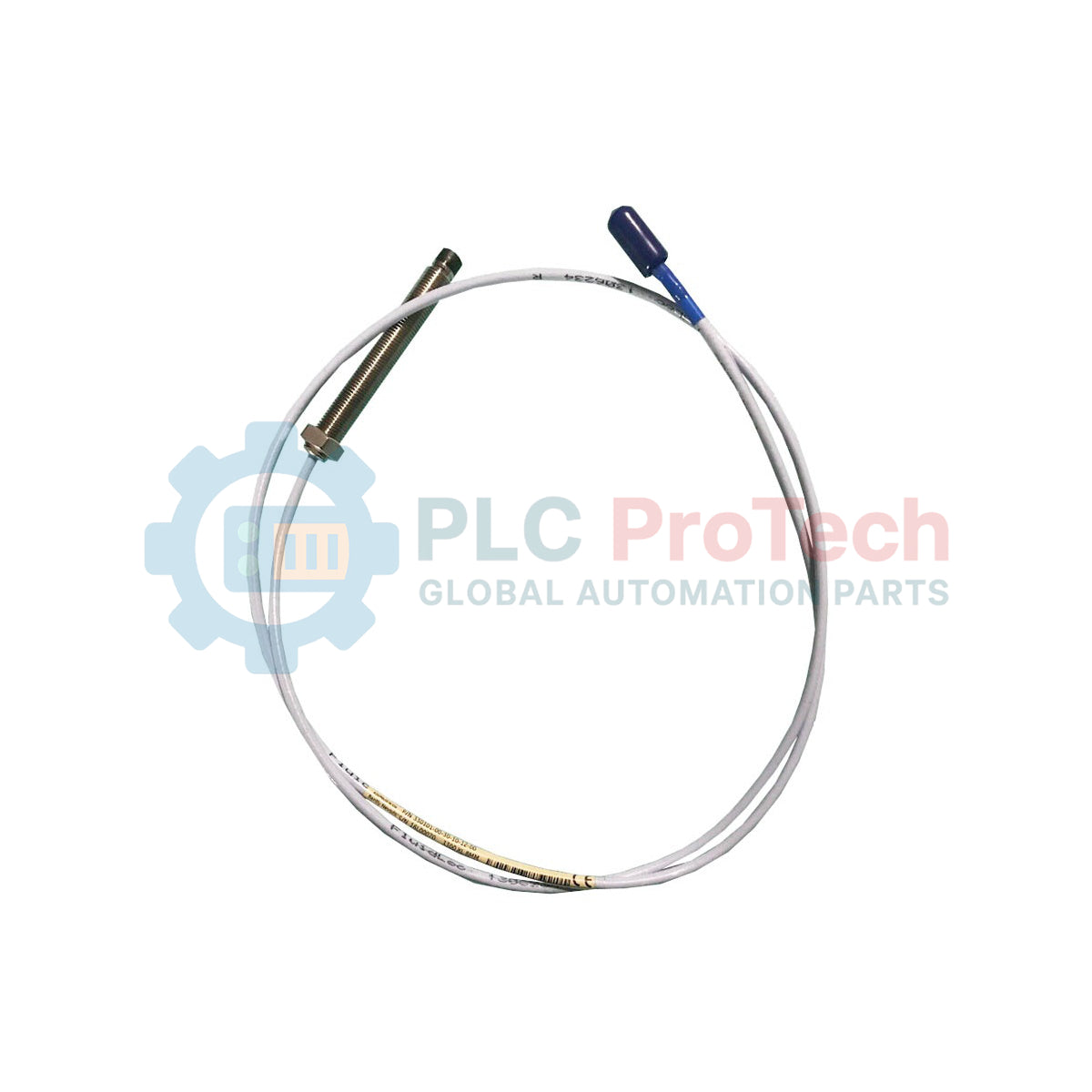

The Bently Nevada 330101-00-24-05-02-00 is a high-precision 8 mm eddy current proximity probe part of the 3300 XL series. This transducer is engineered for non-contacting displacement measurements in critical rotating machinery, providing essential data for vibration monitoring, radial position, and axial thrust analysis. It is compatible with 3300 XL Proximitor Sensors and is widely utilized in the monitoring of steam turbines, centrifugal compressors, and industrial pumps.

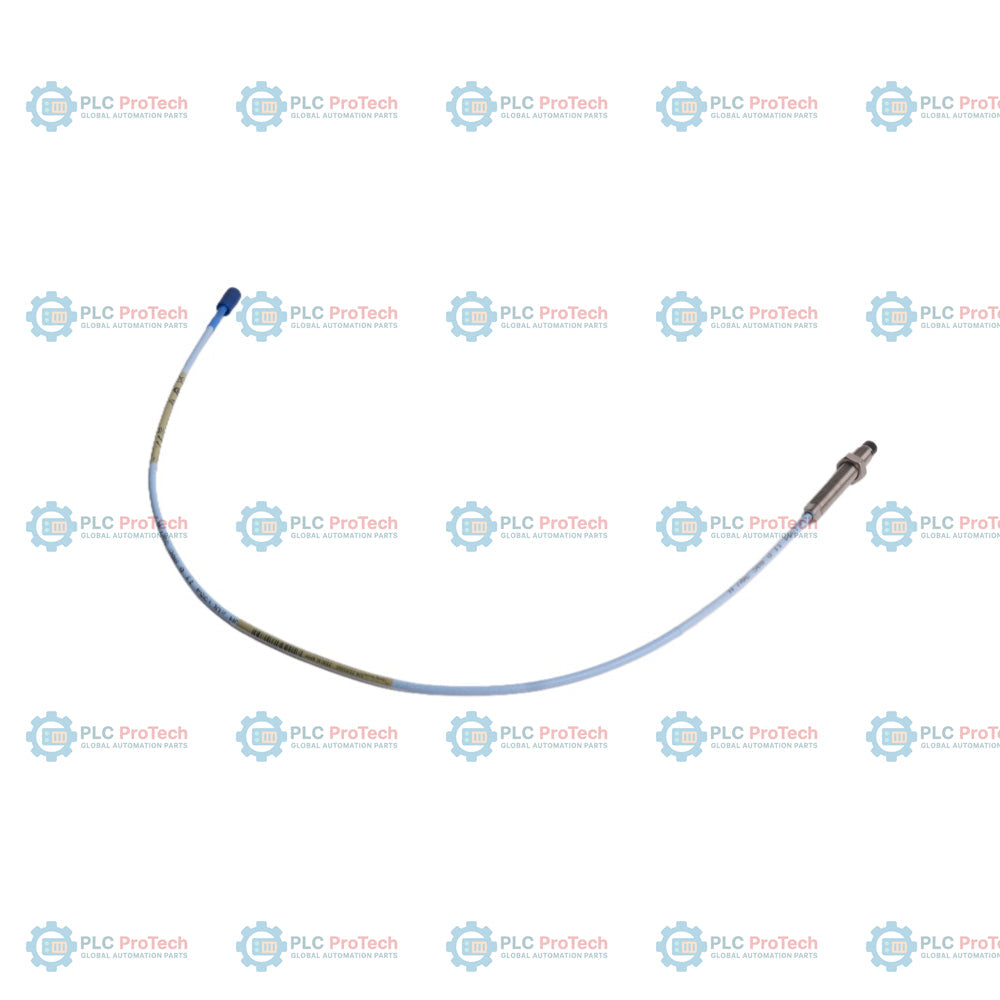

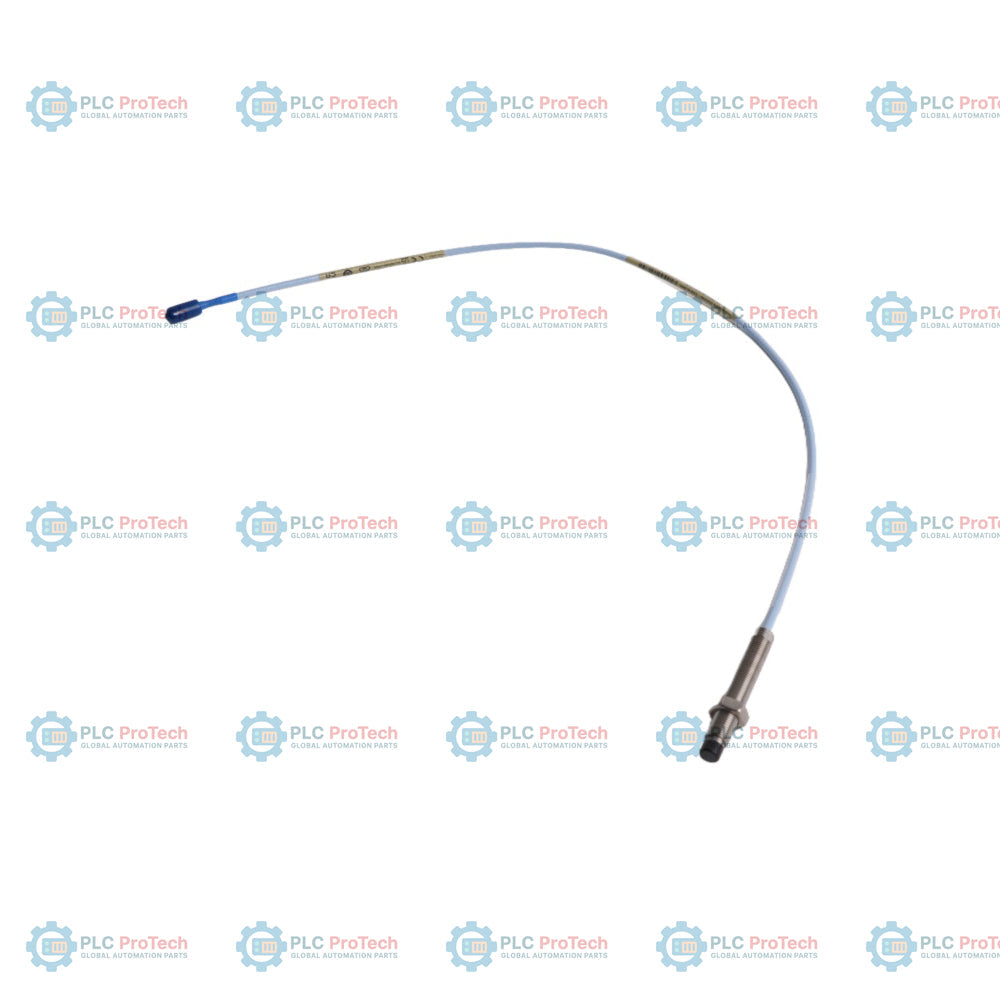

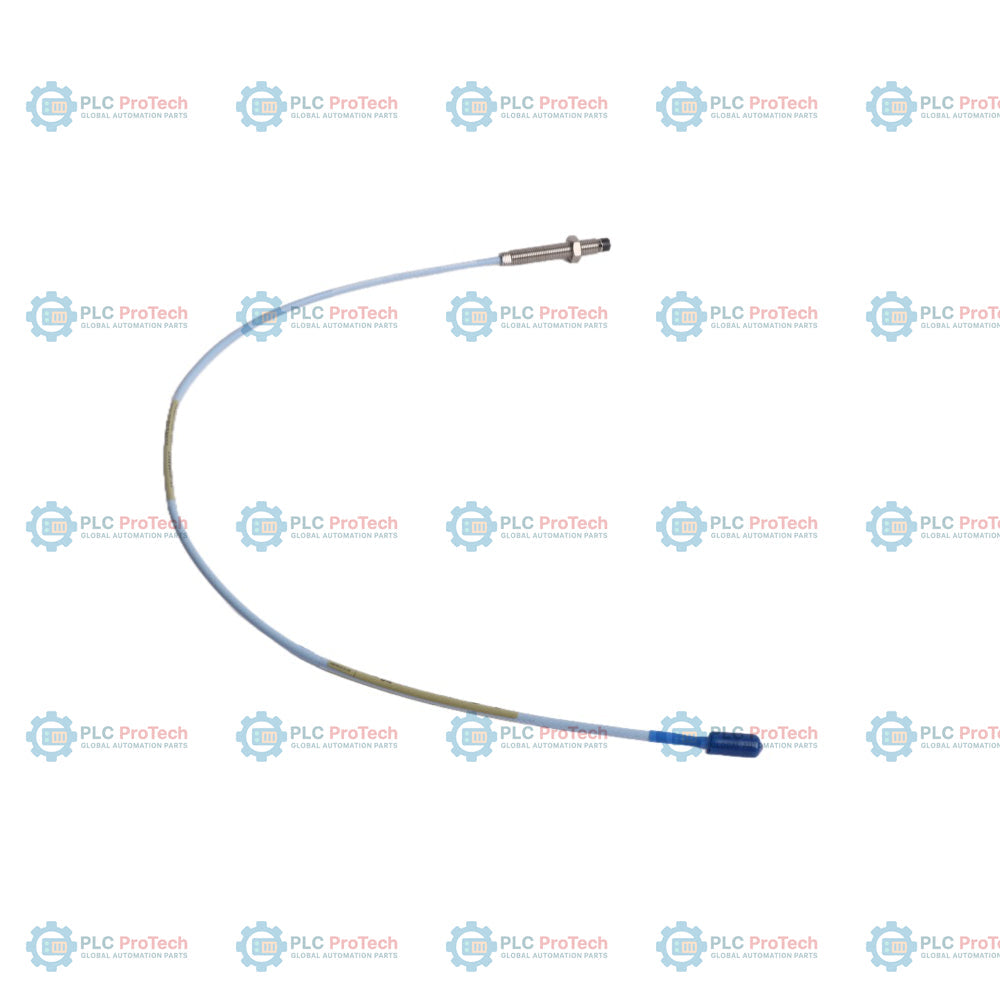

This specific configuration features a 3/8-24 UNF thread with a 2.4-inch overall case length and is supplied without stainless steel armor. The assembly includes a 0.5-metre (1.6 feet) integral cable terminated with a miniature coaxial ClickLoc connector. Designed to operate under extreme industrial conditions, the probe maintains a linear scale factor of 7.87 V/mm (200 mV/mil) when paired with the appropriate 3300 XL extension cable and Proximitor.

Technical Configuration

Ordering Information

Accurate identification of the probe configuration is essential for system compatibility. The part number 330101-00-24-05-02-00 is derived from the following option codes:

Engineering & Installation Guide

کالیبراسیون و طول حلقه:

پروب ۸ میلی‌متری ۳۳۰۰ XL یک جزء از مدار رزونانس تنظیم‌شده است. این پروب ۰.۵ متری باید همراه با کابل افزایشی ۴.۵ متری یا ۸.۵ متری استفاده شود تا به طول کل سیستم مورد نیاز ۵.۰ متر یا ۹.۰ متر برسد. استفاده از طول کلی که از مشخصات کالیبره شده پروکسیمیتور منحرف باشد، منجر به ضریب مقیاس (SSF) نادرست و خروجی غیرخطی خواهد شد.

نصب مکانیکی:

هنگام نصب پروب ۳/۸-۲۴ UNF از طریق بدنه دستگاه، اطمینان حاصل کنید که براکت نصب محکم باشد تا از تشدید جلوگیری شود. پروب را با حداکثر گشتاور ۱۳.۵ نیوتن‌متر (۱۲۰ اینچ‌پوند) سفت کنید. تجاوز از این حد می‌تواند باعث تغییر شکل بدنه یا آسیب به سیم‌پیچ داخلی شود.

تنظیم فاصله:

پروب باید در مرکز مکانیکی محدوده خطی خود فاصله‌گذاری شود. برای سیستم ۳۳۰۰ XL، فاصله اسمی وسط محدوده ۱.۲۷ میلی‌متر (۵۰ میل) است که معمولاً معادل خروجی ولتاژ DC منفی ۱۰.۰ ولت از سنسور Proximitor می‌باشد.

محافظت کانکتور:

کانکتور ClickLoc (-۰۲) برای اتصال ایمن طراحی شده اما نسبت به آلودگی محیطی حساس است. برای کاربردهای داخلی دستگاه، استفاده از محافظ کانکتور یا لوله حرارتی مقاوم در برابر روغن توصیه می‌شود تا از نفوذ رطوبت یا روانکار جلوگیری شود که می‌تواند منجر به "نوسان" یا انحراف سیگنال شود.

سؤالات متداول عیب‌یابی

سؤال: آیا می‌توانم این پروب را با Proximitor استاندارد ۳۳۰۰ (غیر XL) استفاده کنم؟

پاسخ: در حالی که پروب‌های ۳۳۰۰ XL از نظر فیزیکی سازگار هستند، سیستم ۳۳۰۰ XL دارای ضریب مقیاس و پروفایل جبران دمای متفاوتی است. برای دقت حداکثری، توصیه می‌شود از سنسورهای Proximitor ۳۳۰۰ XL با پروب‌های ۳۳۰۰ XL استفاده شود.

سؤال: چه چیزی نشان‌دهنده اتصال معیوب ClickLoc است؟

پاسخ: نویز فرکانس بالا یا "نوسان" در سیگنال ارتعاش معمولاً نشان‌دهنده اتصال کواکسیال شل یا آلوده است. پین مرکزی را برای پیوستگی بررسی کنید و مطمئن شوید که کانکتور خشک است.

سؤال: آیا طول ۰.۵ متر برای نصب من کافی است؟

پاسخ: پروب ۰.۵ متری معمولاً زمانی استفاده می‌شود که اتصال به کابل افزایش داخل دستگاه یا جعبه تقسیم نزدیک انجام شود. اطمینان حاصل کنید که طول کل (پروب + کابل افزایش) با مدل خاص Proximitor شما مطابقت دارد.

سؤال: آیا این پروب به مانع ایمنی نیاز دارد؟

پاسخ: از آنجا که این مدل برای تأییدیه‌های سازمانی "ضروری نیست" (گزینه ۰۰)، دارای گواهی‌های ایمنی ذاتی نمی‌باشد. اگر منطقه نصب به عنوان منطقه خطرناک طبقه‌بندی شده باشد، باید پروبی با کد تأییدیه مناسب (مثلاً -۰۵ برای تأییدیه‌های چندگانه) انتخاب شود.
