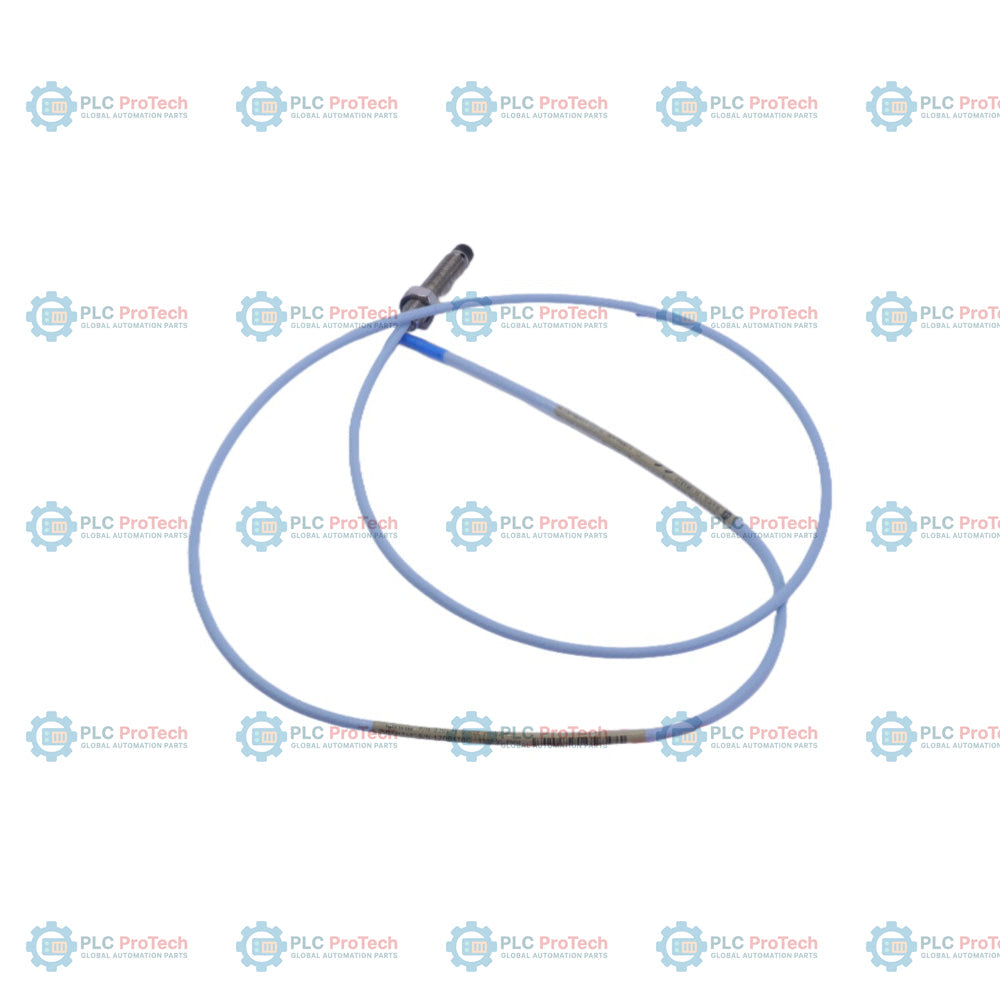

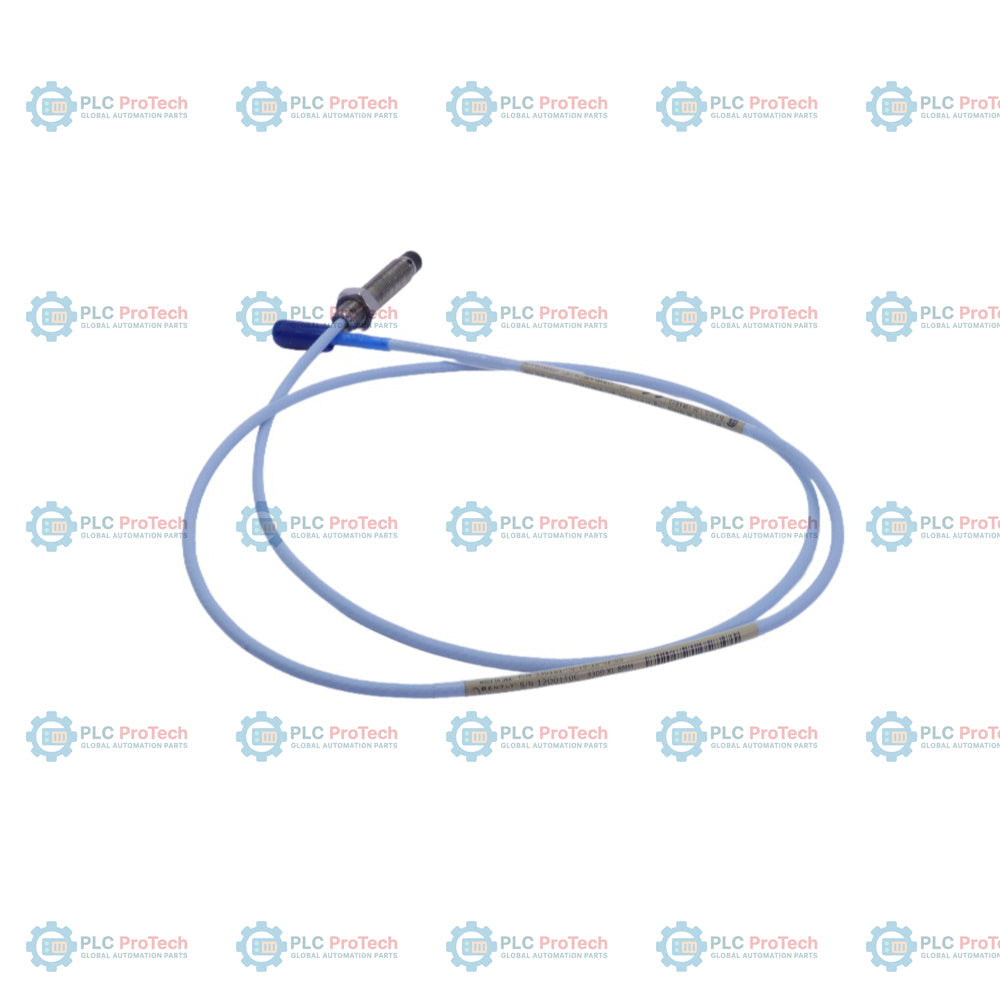

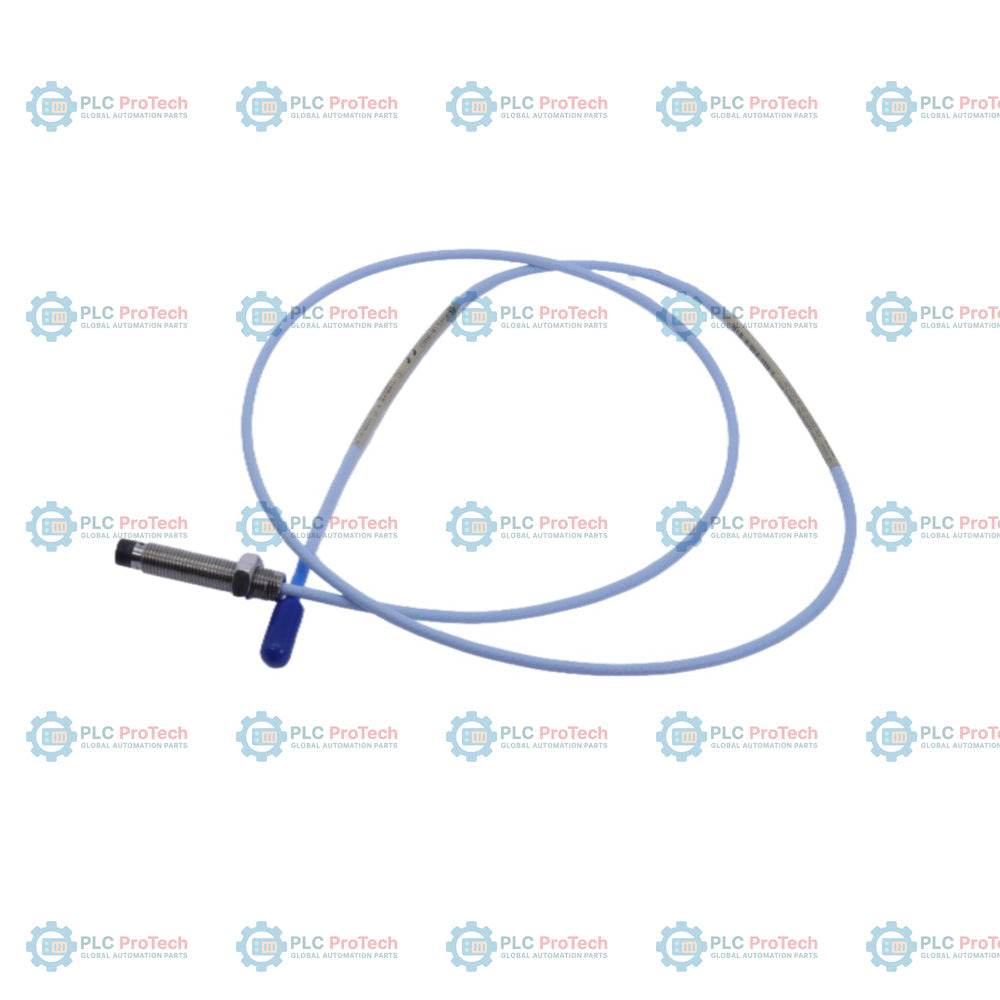

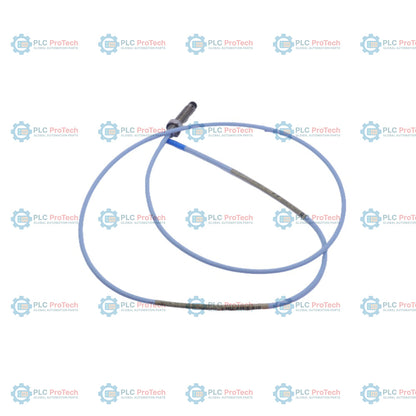

Bently Nevada 330101-00-18-10-02-05 پروب مجاورتی ۸ میلی‌متری 3300 XL

Q: مدل Bently Nevada 330101-00-18-10-02-05 چه پیکربندیای دارد؟

این پیکربندی نشاندهنده یک پراب مجاورت 3300 XL با قطر ۸ میلیمتر، رزوههای استاندارد ۳/۸-۲۴ UNF، بدون زره محافظ، طول بدون رزوه ۰٫۰ اینچ (بدنه کاملاً رزوهدار)، طول کلی بدنه ۱٫۸ اینچ، طول کل کابل ۱٫۰ متر، کانکتور کواکسیال مینیاتوری ClickLoc و تأییدیههای مناطق خطرناک از سوی چندین نهاد است.

Q: چرا باید گزینه کابل بدون زره «02» را بهجای نسخه زرهدار انتخاب کنم؟

گزینه کابل بدون زره «02» برای نصبهایی ترجیح داده میشود که حداکثر انعطافپذیری کابل لازم است یا کابلها داخل مجرای محافظ یا کانالهای داخلی ماشینآلات عبور داده میشوند؛ در این شرایط زره ضروری نیست و نصب را محدود میکند.

Q: محدوده دمایی آببند فشاری پراب چقدر است؟

اگرچه پراب استاندارد تا دمای ۵۲- درجه سانتیگراد (۶۲- درجه فارنهایت) کار میکند، قرار دادن آببند پراب در معرض دماهای کمتر از ۳۴- درجه سانتیگراد (۳۰- درجه فارنهایت) ممکن است سد فشاری اورینگ Viton را دچار مشکل کرده و باعث نشتی شود.

SKU 330101-00-18-10-02-05

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330101-00-18-10-02-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب‌های مجاورتی 3300 XL ۸ میلی‌متری
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 140g
ابعاد: ۴۵ میلی‌متر × ۹۵ میلی‌متر × ۹۵ میلی‌متر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

Bently Nevada 330101-00-18-10-02-05 یک پراب مجاورتی 8 میلی‌متری با عملکرد بالا است که به‌عنوان حسگر اصلی سیستم مبدل مجاورتی 3300 XL 8 mm طراحی شده است. این پیکربندی بدون زره، دارای رزوه استاندارد 3/8-24 UNF و بدنه‌ای کاملاً رزوه‌دار با طول بدون رزوه 0.0 اینچ و طول کلی پوسته 1.8 اینچ است. این مدل که بدون زره فیزیکی خارجی طراحی شده، حداکثر انعطاف‌پذیری را برای مسیریابی کابل کواکسیال با عایق FEP از میان مجراهای داخلی ماشین فراهم می‌کند. این پراب دارای کابل با طول کلی 1.0 متر (3.3 فوت) است که به یک کانکتور کواکسیال مینیاتوری ClickLoc با روکش طلا، بدون محافظ کانکتور، ختم می‌شود و برای اندازه‌گیری بدون تماس ارتعاش و موقعیت محور بهینه شده است. این پراب با دارا بودن تأییدیه‌های نهادهای CSA، ATEX و IECEx، برای استفاده در مکان‌های صنعتی خطرناک و طبقه‌بندی‌شده کاملاً گواهی شده است.

این پراب با بهره‌گیری از فناوری جریان گردابی، از نوک پلی‌فنیلن سولفید (PPS) خود میدان فرکانس رادیویی (RF) با فرکانس بالا ایجاد می‌کند. هنگامی که پراب در نزدیکی یک هدف فلزی، معمولاً فولاد AISI 4140، قرار می‌گیرد، جابه‌جایی دینامیکی یا ایستا را با دقت و قابلیت تعویض‌پذیری استثنایی اندازه‌گیری می‌کند. پوسته پراب از فولاد ضدزنگ مرغوب AISI 303/304 ساخته شده و به حلقه آب‌بندی Viton داخلی مجهز است تا از نشت سیال فرایندی یا روغن‌ها از میان پوسته ماشین جلوگیری کند. این پراب به‌طور یکپارچه در سیستم‌های پایش استاندارد 3300 XL عمل می‌کند و با یک حسگر Proximitor مدل 3300 XL، مانند سری 330180، و کابل‌های رابط استاندارد جفت می‌شود تا پایش پیوسته وضعیت توربین‌ها، کمپرسورها، گیربکس‌ها و پمپ‌ها را ارائه دهد.

ویژگی‌ها

پراب با دقت بالا و قطر نوک 8 میلی‌متر، طراحی‌شده برای اندازه‌گیری بدون تماس جابه‌جایی با جریان گردابی.
پوسته کاملاً رزوه‌دار از جنس فولاد ضدزنگ (با طول بدون رزوه 0.0 اینچ) و طول کلی پوسته 1.8 اینچ برای نصب مکانیکی دقیق.
کابل تری‌اکسیال استاندارد 75 اهم با عایق FEP، به طول 1.0 متر (3.3 فوت)، همراه با کانکتور مینیاتوری ClickLoc.
ساختار کابل بدون زره امکان ایجاد شعاع‌های خم تنگ و مسیریابی مرتب را در محفظه‌های صنعتی فشرده فراهم می‌کند.
حلقه آب‌بندی Viton یکپارچه که آب‌بندی مطمئن فشار تفاضلی را بین نوک پراب و پوسته فراهم می‌کند.
قابلیت تعویض‌پذیری مستقیم الکتریکی و فیزیکی با قطعات استاندارد 5 میلی‌متری و 8 میلی‌متری سری Bently Nevada 3300.

کاربردها

پایش پیوسته ارتعاش شعاعی و جابه‌جایی دینامیکی محور در توربین‌های بخار و گاز.
اندازه‌گیری موقعیت نیروی رانش محوری و جابه‌جایی پوسته در کمپرسورهای گریز از مرکز و پمپ‌های فرایندیِ پرسرعت.
مرجع فاز و سنجش سرعت (Keyphasor) در موتورهای صنعتی، فن‌ها و گیربکس‌های تجهیزات تأسیساتی.
سیستم‌های حفاظت از ماشین‌آلات در عملیات نفت و گاز، پتروشیمی، تولید برق و مدیریت آب.

اطلاعات سفارش

بخش گزینه	مقدار کد در این SKU	معنای پیکربندی
مدل پایه	330101	پروب مجاورت 3300 XL 8 mm، رزوه 3/8-24 UNF، بدون زره
A - گزینه طول بدون رزوه	00	طول بدون رزوه 0.0 in (0 mm) (بدنه کاملاً رزوه‌دار)
B - گزینه طول کلی محفظه	18	طول کلی محفظه 1.8 in (46 mm)
C - گزینه طول کل	10	طول کل کابل 1.0 متر (3.3 فوت)
D - گزینه نوع کانکتور و کابل	02	کانکتور کواکسیال ClickLoc مینیاتوری، کابل استاندارد (بدون محافظ کانکتور)
E - گزینه تأییدیه نهاد	05	تأییدیه‌های چند نهاد (CSA، ATEX و IECEx) برای مناطق خطرناک

مشخصات فنی

پارامتر	مقدار مشخصه
سازنده	Bently Nevada (Baker Hughes)
شماره قطعه	330101-00-18-10-02-05
خانواده محصول	سیستم مبدل مجاورت 3300 XL 8 mm
قطر پروب	8 mm
نوع اندازه‌گیری	جابجایی دینامیکی / مجاورت
اصل عملکرد	جریان گردابی
نوع رزوه	3/8-24 UNF-2A
طول بدون رزوه	0.0 اینچ (0 mm)
طول کلی محفظه	1.8 اینچ (46 mm)
طول کل کابل	1.0 متر (3.3 فوت)
نوع کابل	کابل پروب تری‌اکسیال 75 Ohm با عایق FEP
نوع کانکتور	کانکتور کواکسیال نری ClickLoc مینیاتوری (با روکش طلا)
جنس محفظه پروب	فولاد زنگ‌نزن AISI 303 یا 304 (SST)
جنس نوک پروب	پلی‌فنیلن سولفید (PPS)
محدوده دمای عملیاتی	-52 degC تا +177 degC (-62 degF تا +350 degF)
درجه‌بندی آب‌بند فشار	آب‌بند فشار اورینگ Viton (آزمایش‌شده برای آب‌بندی فشار تفاضلی)
حداکثر استحکام کششی	اتصال محفظه پروب به سیم رابط پروب: 330 N (75 lbf)
حداقل شعاع خم کابل	25.4 mm (1.0 in)
ابعاد	45 mm x 95 mm x 95 mm (H x W x D)
وزن	0.14 kg

راهنمای نصب

پیش از تنظیم فاصله، براکت نصب رزوه‌دار را تمیز و پروب را با دقت هم‌راستا کنید تا از رزوه‌زنی متقاطع محفظه فولاد زنگ‌نزن جلوگیری شود.
همیشه هنگام نصب، فاصله پروب را با استفاده از مولتی‌متر دیجیتالی متصل به خروجی حسگر Proximitor تنظیم کنید تا ولتاژ کالیبراسیون استاندارد -10.0 Vdc (معادل فاصله 1.27 mm یا 50 mil) به دست آید.
برای جلوگیری از آسیب ساختاری یا از دست رفتن سیگنال، کابل تری‌اکسیال بدون زره را با حداقل شعاع خم 25.4 mm (1.0 inch) مسیردهی کنید.
برای جلوگیری از تأثیر تداخل الکترومغناطیسی خارجی بر سیگنال‌های ارتعاش، پروتکل‌های مناسب اتصال زمین و شیلدینگ تجهیزات ابزار دقیق را اجرا کنید.
برای جلوگیری از تخریب یا خرابی زودهنگام آب‌بند، آب‌بند فشار پروب را در معرض دماهای کمتر از -34 degC (-30 degF) قرار ندهید.

انطباق و گواهی‌ها

CSA: کلاس I، بخش 1، گروه‌های A، B، C و D؛ کلاس I، ناحیه 0/1/2، گروه‌های IIC، IIB، IIA (در صورت استفاده با موانع مناسب)
ATEX: II 1 G Ex ia IIC T5...T1 Ga (برای تأسیسات ذاتاً ایمن)
IECEx: Ex ia IIC T5...T1 Ga؛ Ex ia IIIC T90degC...T280degC Dc
مطابق با CE

FAQ

مدل Bently Nevada 330101-00-18-10-02-05 چه پیکربندی‌ای دارد؟

این پیکربندی نشان‌دهنده یک پراب مجاورت 3300 XL با قطر ۸ میلی‌متر، رزوه‌های استاندارد ۳/۸-۲۴ UNF، بدون زره محافظ، طول بدون رزوه ۰٫۰ اینچ (بدنه کاملاً رزوه‌دار)، طول کلی بدنه ۱٫۸ اینچ، طول کل کابل ۱٫۰ متر، کانکتور کواکسیال مینیاتوری ClickLoc و تأییدیه‌های مناطق خطرناک از سوی چندین نهاد است.

چرا باید گزینه کابل بدون زره «02» را به‌جای نسخه زره‌دار انتخاب کنم؟

گزینه کابل بدون زره «02» برای نصب‌هایی ترجیح داده می‌شود که حداکثر انعطاف‌پذیری کابل لازم است یا کابل‌ها داخل مجرای محافظ یا کانال‌های داخلی ماشین‌آلات عبور داده می‌شوند؛ در این شرایط زره ضروری نیست و نصب را محدود می‌کند.

آیا این پراب برای کارکرد به حسگر Proximitor خاصی نیاز دارد؟

بله، این پراب ۱٫۰ متری باید همراه با یک حسگر Proximitor از نوع 3300 XL (مانند سری 330180) و یک کابل رابط استانداردِ منطبق استفاده شود تا کالیبراسیون کل سیستم موردنیاز ۵٫۰ یا ۹٫۰ متر به دست آید.

محدوده دمایی آب‌بند فشاری پراب چقدر است؟

اگرچه پراب استاندارد تا دمای ۵۲- درجه سانتی‌گراد (۶۲- درجه فارنهایت) کار می‌کند، قرار دادن آب‌بند پراب در معرض دماهای کمتر از ۳۴- درجه سانتی‌گراد (۳۰- درجه فارنهایت) ممکن است سد فشاری اورینگ Viton را دچار مشکل کرده و باعث نشتی شود.
