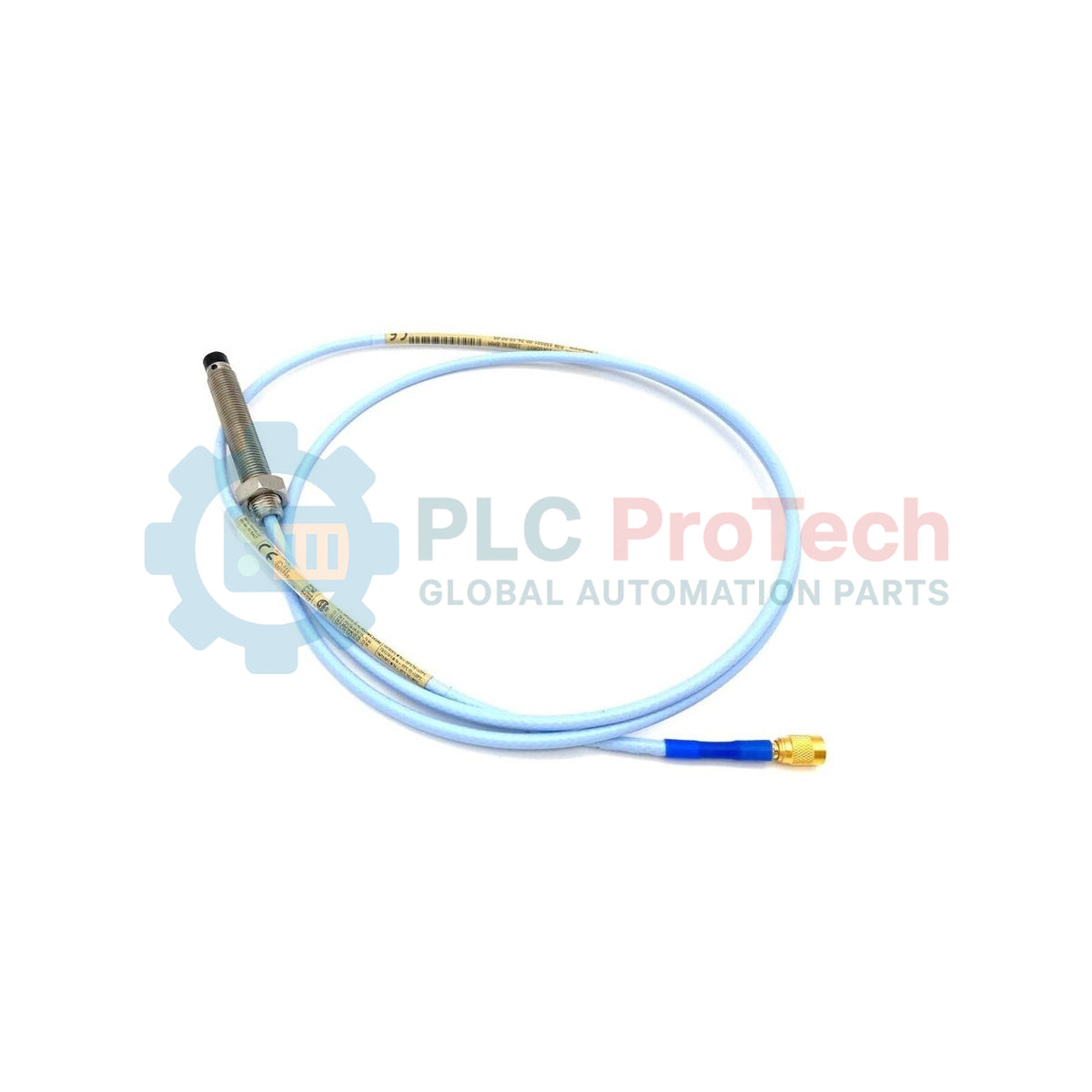

تولیدکننده: Bently Nevada
شماره محصول: 330101-00-39-15-11-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروبهای مجاورتی 3300 XL ۸ میلیمتری
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 320g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
330101-00-39-15-11-05 یک حسگر جریان گردابی با عملکرد بالا است که برای سیستم مبدل مجاورتی 3300 XL طراحی شده است. این پروب 330101-00-39-15-11-05 که برای حفاظت از ماشینآلات حیاتی مهندسی شده، اندازهگیریهای بدون تماس جابهجایی و ارتعاش را روی شفتهای دوار فراهم میکند. این محصول بهطور گسترده در محیطهای حساس مانند پالایشگاههای نفت، کارخانههای فرآوری گاز طبیعی و عملیات سنگین معدنی برای پایش توربینهای بخار، کمپرسورهای گریز از مرکز و موتورهای صنعتی بزرگ استفاده میشود. این پروب با ارائه دادههایی با وضوح زیر میکرون به سیستمهای پایش، به اپراتورها امکان میدهد نشانههای اولیه ناهمراستایی شفت، فرسودگی یاتاقان یا عدم تعادل روتور را شناسایی کنند. بهکارگیری این حسگر راهبردی حیاتی برای جلوگیری از خرابی فاجعهبار تجهیزات، بهینهسازی فواصل تعمیر و نگهداری و به حداقل رساندن توقفهای برنامهریزینشده و پرهزینه در تأسیسات صنعتی مدرن است.
پیکربندی الفبایی-عددی 330101-00-39-15-11-05 پارامترهای مکانیکی و الکتریکی مشخص موردنیاز برای نصب دقیق در محل را تعیین میکند:
330101: پروب 8 میلیمتری 3300 XL با رزوههای 3/8-24 UNF، عرضهشده بدون زره.
-00 (طول بدون رزوه): طول بدون رزوه 0.0 اینچ را مشخص میکند؛ یعنی تمام بدنه رزوهدار است.
-39 (طول کلی بدنه): طول کلی بدنه 3.9 اینچ را نشان میدهد.
-15 (طول کل): طول الکتریکی کلی کابل پروب را 1.5 متر (4.9 فوت) فراهم میکند.
-11 (رابط/کابل): مجهز به رابط کواکسیال ClickLoc مینیاتوری و محافظ رابط نصبشده در کارخانه است. این مدل از فناوری کابل FluidLoc برای جلوگیری از نفوذ روغن و سایر مایعات از طریق کابل بهره میبرد.
-05 (تأییدیههای سازمانی): برای استفاده جهانی در مناطق خطرناک، از جمله دارای تأییدیههای CSA، ATEX و IECEx، گواهی شده است.
| ویژگی | جزئیات مشخصات |
| مدل | 330101-00-39-15-11-05 |
| برند | Bently Nevada (Baker Hughes) |
| مبدأ | U.S.A. |
| قطر پروب | 8 میلیمتر |
| اندازه رزوه | 3/8-24 UNF |
| محدوده خطی | 2.0 میلیمتر (80 میل) |
| دمای کاری | -51 تا +177 درجه سانتیگراد |
| فناوری کابل | FluidLoc (مقاوم در برابر رطوبت/روغن) |
| رابط | کواکسیال مینیاتوری ClickLoc |
| وزن خالص | 0.323 کیلوگرم/متر |
آیا میتوانم یک پروب 1.5 متری را با کابل رابط 9.0 متری ترکیب کنم؟
خیر. برای حفظ کالیبراسیون و خطیبودن سیستم، طول الکتریکی کل (پروب بهعلاوه کابل رابط) باید با الزامات حسگر Proximitor مطابقت داشته باشد. معمولاً باید این پروب 1.5 متری را با یک کابل رابط 3.5 متری برای دستیابی به سیستم 5.0 متری، یا با یک کابل 7.5 متری برای سیستم 9.0 متری جفت کنید.
مزیت گزینه کابل FluidLoc چیست؟
کابل FluidLoc (گزینه 11) بهطور ویژه برای محیطهایی طراحی شده است که در آنها روغن، خنککننده یا سایر سیالات صنعتی وجود دارد. این کابل دارای یک مسدودکننده داخلی است که از نفوذ این مایعات به داخل کابل و رسیدن آنها به رابط یا حسگر Proximitor جلوگیری میکند و بدینترتیب از یکپارچگی الکترونیکی حلقه محافظت میشود.
آیا این پروب با سیستمهای قدیمیتر 3300 سازگار است؟
بله. اجزای 8 میلیمتری 3300 XL بهگونهای طراحی شدهاند که با اجزای 8 میلیمتری غیر XL مدل 3300 سازگاری رو به عقب داشته باشند. بااینحال، برای دستیابی به حداکثر عملکرد و پایداری، توصیه میکنیم از یک زنجیره سیگنال کامل 3300 XL استفاده کنید.
تنظیم فاصله و تأیید ولتاژ
تنظیم صحیح فاصله برای اندازهگیری دقیق ضروری است. پس از نصب پروب در براکت نگهدارنده، با استفاده از مولتیمتر دیجیتال، ولتاژ خروجی DC را در Proximitor اندازهگیری کنید. در یک سیستم استاندارد 3300 XL، فاصله هدف معمولاً در مرکز محدوده خطی قرار دارد که متناظر با -10.0 VDC است. موقعیت پروب را تنظیم کنید تا زمانی که شفت در نقطه مرجع محوری عادی خود قرار دارد، این ولتاژ به دست آید.
محافظت از رابط و گشتاور بستن
رابط ClickLoc (گزینه 11) باید با دست سفت شود. از انبردست استفاده نکنید، زیرا ممکن است به کنتاکتهای روکششده با طلا آسیب برساند. مطمئن شوید محافظ رابط بهدرستی در جای خود نشسته است تا محل اتصال را در برابر آلودگیها و تنش فیزیکی محافظت کند. هنگام بستن پروب در محفظه، برای جلوگیری از تغییر شکل بدنه، از حداکثر گشتاور توصیهشده برای رزوههای 3/8-24 (معمولاً 13.5 نیوتنمتر یا 120 اینچ-پوند) تجاوز نکنید.
دوام در برابر مواد شیمیایی و محیطهای سخت
پروب 8 میلیمتری 3300 XL با نوک پلیفنیلن سولفید (PPS) ساخته شده است و مقاومت بسیار خوبی در برابر خوردگی شیمیایی و دماهای بالا تا 177 درجه سانتیگراد دارد. برای نصب در مناطق دارای ارتعاش زیاد، مطمئن شوید کابل با استفاده از بستهای فولاد ضدزنگ در فواصل هر 30 سانتیمتر بهدرستی مهار شده است تا از خرابی خستگی سیمهای کواکسیال جلوگیری شود.
