بنتلی نوادا 16710-65 کابل اتصال داخلی

مروری بر محصول

 16710-65  یک کابل رابط شیلددارِ سه‌رسانای سنگین‌کار است که برای حفظ یکپارچگی سیگنال بین مبدل‌های مجاورتی و سامانه‌های پایش طراحی شده است. این کابل که برای سامانه‌های حفاظت از ماشین‌آلات Bently Nevada 3300 و 3500 مهندسی شده، برای انتقال داده‌های حیاتی ارتعاش، موقعیت و سرعت در محیط‌های صنعتی با تداخل بالا ضروری است. ساختار زره‌دار آن حفاظت مکانیکی برتری در برابر سایش فیزیکی و نیروهای له‌کننده‌ای فراهم می‌کند که معمولاً در پالایشگاه‌های نفت، نیروگاه‌ها و تأسیسات تولیدی سنگین وجود دارند. کابل  16710-65 با بهره‌گیری از سیم‌کشی مرغوب 22 AWG و شیلدینگ مستحکم، تداخل الکترومغناطیسی (EMI) را که می‌تواند موجب هشدارهای کاذب یا رانش سیگنال شود، به‌طور مؤثر حذف می‌کند. استفاده از کابل‌کشی اصلی Bently Nevada راهکاری حیاتی برای تضمین قابلیت اطمینان ابزار دقیق ماشین‌آلات توربو (TSI) است و با انتقال پایدار داده‌های دقیق، مستقیماً زمان ازکارافتادگی برنامه‌ریزی‌نشده را کاهش می‌دهد.

جزئیات پسوند

شماره مدل  16710-65 از منطق پیکربندی مشخص Bently Nevada برای طول و ترمینیشن پیروی می‌کند:

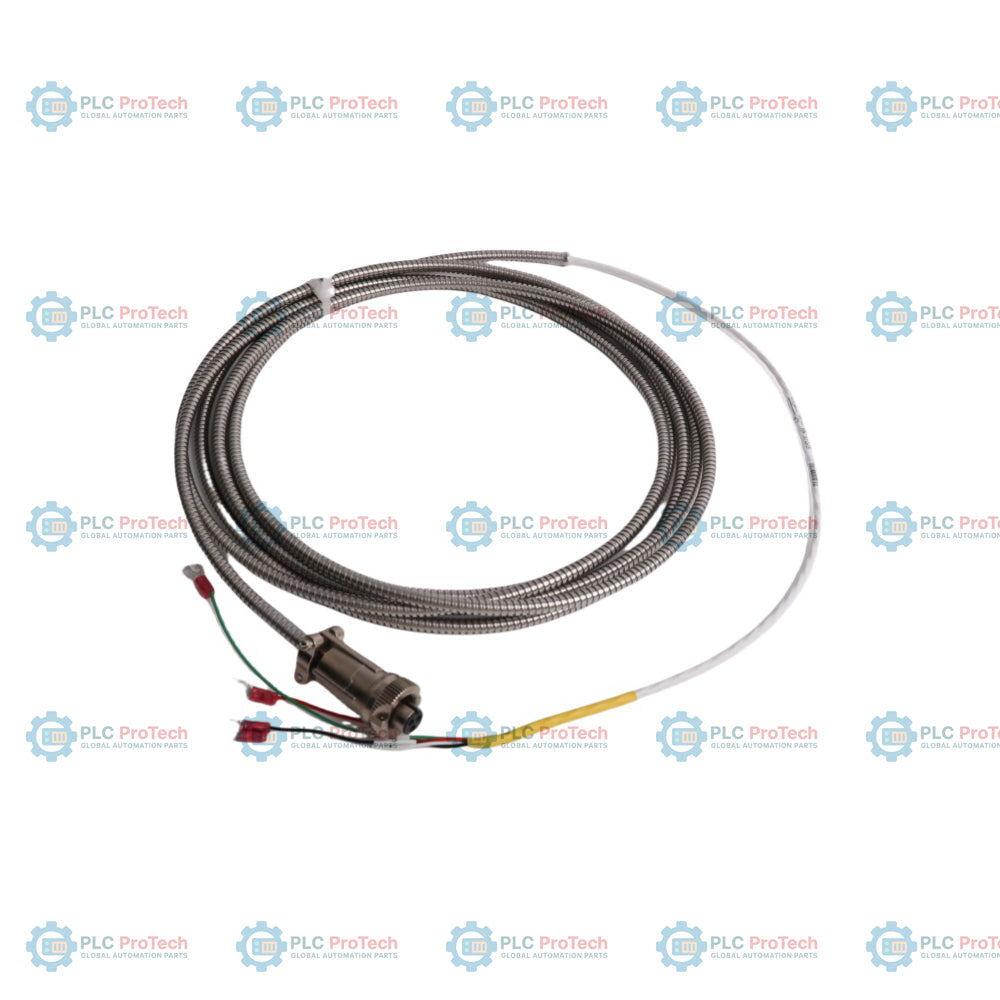

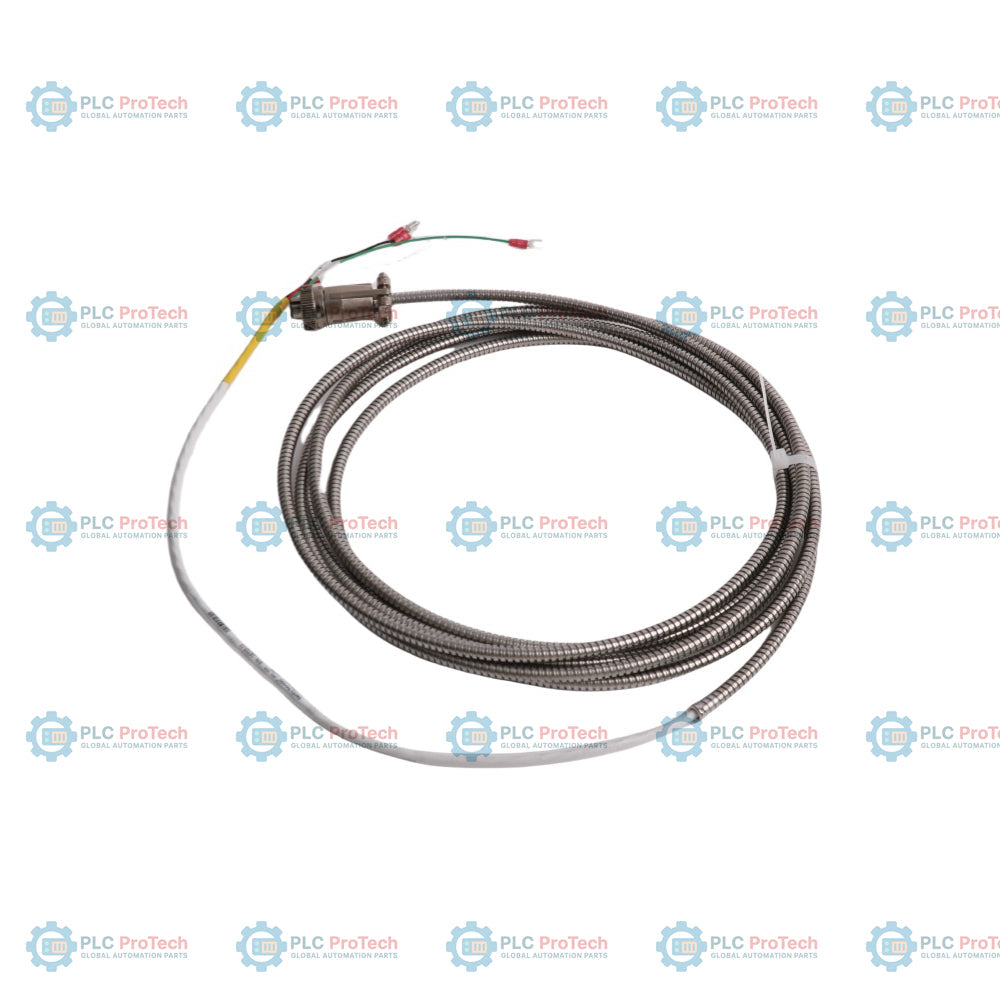

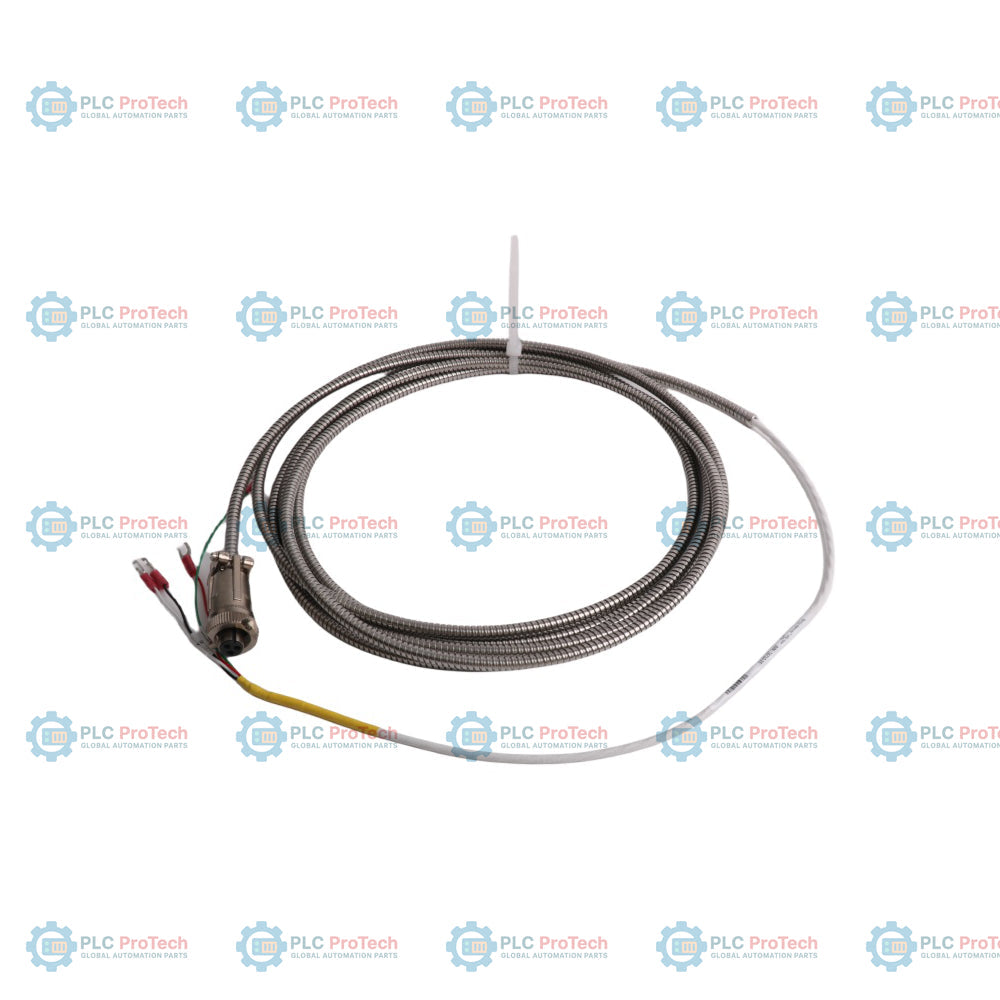

• 16710: نوع پایه مجموعه کابل را مشخص می‌کند. این مجموعه شامل سیم شیلددار سه‌رسانای 22 AWG (0.5 mm2) است که درون زره فولادی ضدزنگ انعطاف‌پذیر قرار گرفته است. مجموعه دارای یک دوشاخه سه‌سوکته از پیش نصب‌شده در سمت حسگر و سرسیم‌های حلقه‌ای در سمت پایشگر است.

• -65: طول کلی کابل را نشان می‌دهد. در این پیکربندی، کابل با طول دقیق 65 فوت (تقریباً 20 متر) تولید می‌شود و امکان ایجاد فاصله قابل‌توجه بین جعبه اتصال نصب‌شده در محل و کابینت کنترل مرکزی را فراهم می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

آیا روکش زره‌دار آب‌بندی محیطی ایجاد می‌کند؟

زره فولادی ضدزنگ حفاظت مکانیکی فوق‌العاده‌ای در برابر ضربه و سایش فراهم می‌کند؛ بااین‌حال، آب‌بندی کاملاً ضدنفوذ مایعات نیست. برای کاربردهایی که شامل غوطه‌وری مداوم یا پاشش شدید مواد شیمیایی هستند، کابل باید از داخل لوله محافظ ضدنفوذ مایعات عبور داده شود یا در سینی‌های آب‌بندی‌شده قرار گیرد.

آیا می‌توان این کابل را در محل نصب کوتاه کرد؟

اگرچه از نظر فنی می‌توان سمت سرسیم حلقه‌ای را کوتاه کرد، این کار توصیه نمی‌شود، زیرا ترمینیشن دارای تأییدیه کارخانه را از بین می‌برد. اصلاحات در محل می‌توانند موجب ناهماهنگی امپدانس یا ایجاد شکاف در شیلدینگ شوند. بهترین روش، سفارش طول دقیق موردنیاز برای نصب است.

آیا شیلد به دوشاخه سوکتی متصل است؟

شیلد معمولاً در دوشاخه سمت حسگر ایزوله می‌شود تا از ایجاد حلقه‌های زمین جلوگیری شود. در یک نصب استاندارد Bently Nevada، شیلد باید فقط در رک پایشگر یا نقطه مشترک در محفظه آماده‌سازی سیگنال به زمین متصل شود.

راهنمای مهندسی و نصب

یکپارچگی شیلدینگ و اتصال زمین

اتصال صحیح زمین مهم‌ترین عامل هنگام نصب  16710-65 است. شیلد کابل باید در زمین ابزار دقیقِ رک 3500 یا محفظه Proximitor ترمینیت شود. اطمینان حاصل کنید که شیلد به‌طور ناخواسته در سمت حسگر یا در هیچ‌یک از جعبه‌های اتصال میانی به زمین متصل نشده باشد. «شناور» نگه‌داشتن شیلد در سمت حسگر از ایجاد جریان‌های گردشی زمین جلوگیری می‌کند؛ جریان‌هایی که می‌توانند سیگنال‌های ارتعاشی کم‌ولتاژ را دچار اختلال کنند.

شعاع خم و تنش مکانیکی

باوجود انعطاف‌پذیری زره، کابل حداقل شعاع خم مشخصی دارد که برای جلوگیری از خستگی رساناهای داخلی باید رعایت شود. از خم‌های تند 90 درجه خودداری کنید. هنگام محکم‌کردن کابل به تکیه‌گاه‌های ماشین یا سامانه‌های سینی، از بست‌ها یا گیره‌های فولادی ضدزنگی استفاده کنید که زره را فشرده نکنند، زیرا آسیب به عایق داخلی می‌تواند به اتصال کوتاه‌های متناوب منجر شود.

مسیریابی در نواحی خطرناک

در محیط‌های Class 1 Div 1 یا Zone 0/1، اطمینان حاصل کنید که کابل زره‌دار مطابق استانداردهای محلی سیم‌کشی ضدانفجار یا ذاتاً ایمن نصب شده است. زره حفاظت مکانیکی فراهم می‌کند، اما جایگزین نیاز به گلندهای کابل یا آب‌بندهای دارای تأییدیه در محل ورود کابل به محفظه تحت فشار یا ضدشعله نمی‌شود.
