بنتلی نوادا 330163-01-40-40-40-5-5-5-94-01-02 رابط عبوری سه‌محوره HP

معرفی محصول

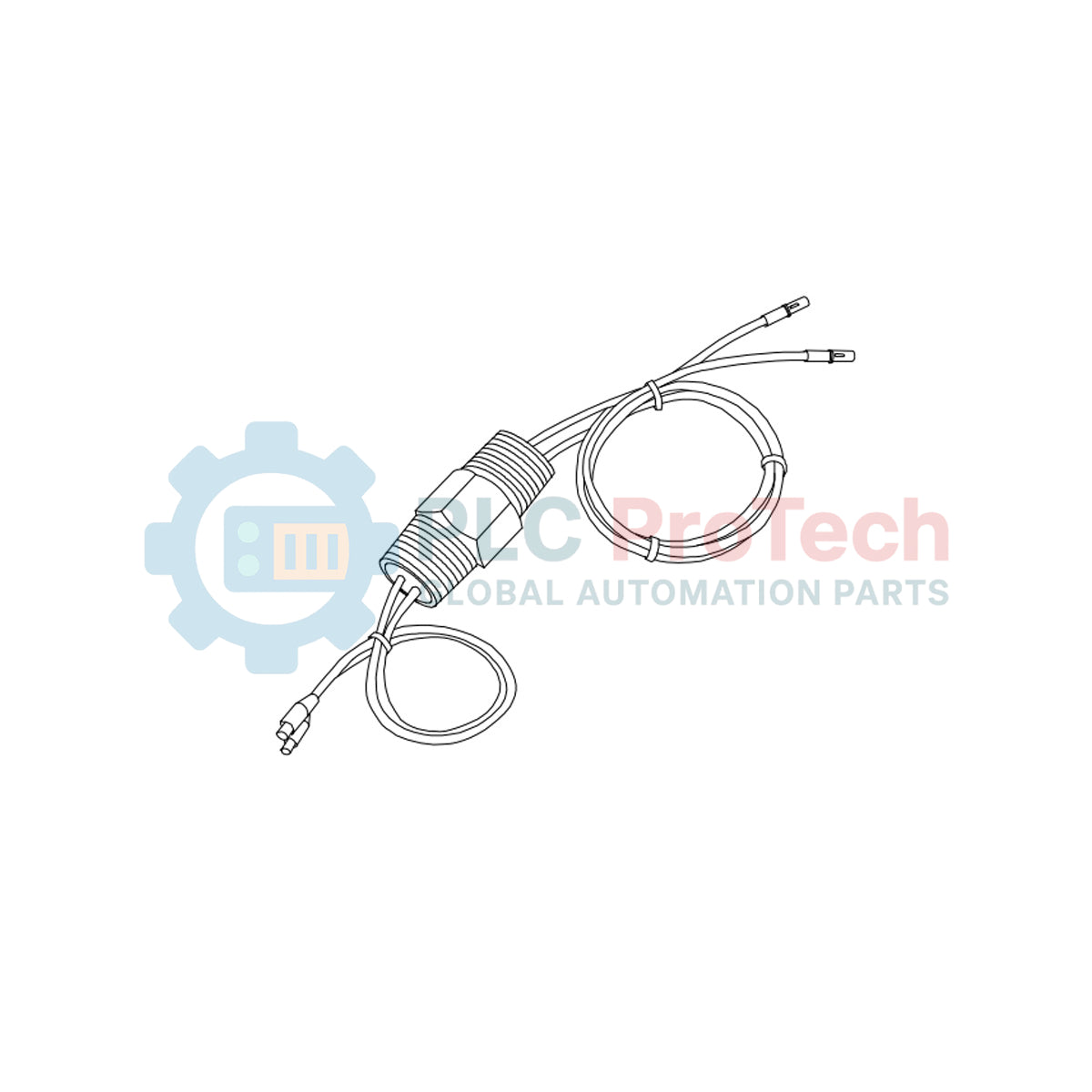

این 330163-01-40-40-40-5-5-5-94-01-02 (330163) یک گذرگاه سه‌محوره سه‌گانه فشاربالا (HP) است که برای سیستم‌های مبدل سری 3300 و 3500 بنتلی نوادا طراحی شده است. این قطعه تخصصی مسیری هرمتیک برای عبور سه خط سیگنال سه‌محوره مستقل از بدنه ماشین یا دیواره‌های حائل فشار فراهم می‌کند. این قطعه عمدتاً در ماشین‌آلات توربوماشین فشاربالا، مانند کمپرسورهای گریز از مرکز و توربین‌های بخار، استفاده می‌شود؛ جایی که سیگنال‌های مبدل باید بدون نشت از محیط داخلی تحت فشار به سیستم پایش خارجی منتقل شوند. این قطعه با حفظ یکپارچگی مرز فشار و در عین حال حفظ محافظ سیگنال، 330163 انتقال مطمئن داده‌های ارتعاش و جابه‌جایی را تضمین می‌کند. طراحی مکانیکی مستحکم آن تضعیف سیگنال را به حداقل می‌رساند و از مهاجرت روغن یا گاز جلوگیری می‌کند؛ در نتیجه مستقیماً به قابلیت اطمینان بلندمدت سیستم و کاهش زمان خرابی تعمیرات برنامه‌ریزی‌نشده در تأسیسات حیاتی انرژی و فرآوری کمک می‌کند.

جزئیات پسوند

رشته پسوند پیچیده مربوط به 330163-01-40-40-40-5-5-5-94-01-02 درجه‌بندی‌های دقیق مکانیکی و محیطی مجموعه گذرگاه را تعریف می‌کند:

• 01: پیکربندی پایه گذرگاه سه‌محوره سه‌گانه را مشخص می‌کند.

• 40-40-40: طول کابل‌های داخلی سه خط سه‌محوره مجزا را برحسب اینچ نشان می‌دهد.

• 5-5-5: طول کابل‌های خارجی ارائه‌شده برای اتصال به پروکسیمیتور یا جعبه اتصال را برحسب فوت نشان می‌دهد.

• 94: درجه‌بندی آب‌بند فشاربالا و مشخصات رزوه نصب را تعریف می‌کند (معمولاً NPT یا معادل‌های متریک، بر اساس استانداردهای کارخانه).

• 01: نوع کانکتور را در نقاط پایانه داخلی مشخص می‌کند.

• 02: پیکربندی کانکتور خارجی را نشان می‌دهد که برای سازگاری با سری 3300 XL بهینه شده است.

مشخصات فنی

سؤالات متداول فنی

مزیت اصلی گذرگاه سه‌محوره نسبت به گذرگاه کواکسیال چیست؟

گذرگاه سه‌محوره یک لایه اضافی از شیلدینگ (هادی بیرونیِ «گارد») فراهم می‌کند که از مسیر برگشت سیگنال ایزوله است. این امر برای جلوگیری از تداخل نویز در محیط‌های پرفشار ضروری است؛ محیط‌هایی که در غیر این صورت، سیگنال‌های الکترومغناطیسی ناشی از موتور یا ژنراتور می‌توانند داده‌های کم‌ولتاژ پروکسیمیتی را مخدوش کنند.

پس از نصب، چگونه یکپارچگی آب‌بندی فشاری را بررسی کنم؟

رویه استاندارد شامل آزمایش نشتی پنوماتیکی یا تشخیص نشتی هلیوم در محل اتصال به دیواره جداکننده است. همیشه اطمینان حاصل کنید که اورینگ‌ها یا آب‌بندهای رزوه‌ای برای محیط فرایندی خاص، مانند روغن سنتزی یا گاز ترش، مناسب باشند تا از تخریب آب‌بند جلوگیری شود.

آیا می‌توان از این گذرگاه در مناطق خطرناک استفاده کرد؟

بله، مشروط بر اینکه به‌عنوان بخشی از یک سامانه ایمن ذاتی دارای گواهی Bently Nevada استفاده شود. خود گذرگاه یک سد مکانیکی غیرفعال است، اما کل حلقه سیگنال باید با استانداردهای ATEX یا IECEx مربوط به طبقه‌بندی ناحیه خاص مطابقت داشته باشد.

راهنمای مهندسی و نصب

الزامات مرزبندی فشار و گشتاور

هنگام نصب 330163 برای نصب در محفظه کمپرسور، اطمینان حاصل کنید که رزوه‌های نصب تمیز و عاری از پلیسه باشند. مقدار کمی روان‌کننده رزوه سازگار با فرایند اعمال کنید. مجموعه را مطابق مقادیر مشخص‌شده توسط سازنده گشتاوردهی کنید تا آب‌بندی هرمتیک بدون اعمال فشار بیش از حد به محفظه‌های اتصال‌دهنده سه‌محوره درگیر شود.

مدیریت کابل و جداسازی ارتعاش

کابل‌های داخلی (40 اینچی) و خارجی (5 فوتی) باید با استفاده از بست‌ها یا بست‌های کمربندی کابل از جنس فولاد زنگ‌نزن محکم شوند. در ماشین‌آلات با ارتعاش زیاد، برای جلوگیری از خستگی مکانیکی در محل اتصال، اطمینان حاصل کنید که بین گذرگاه و محفظه دستگاه یک «حلقه سرویس» کوچک یا مقداری شل‌بودگی وجود داشته باشد. از خم‌های تیزی که شعاع حداقل خمش کابل سه‌محوره را نقض می‌کنند، خودداری کنید.

شیلدینگ و اتصال به زمین

تداوم شیلد سه‌محوره را از میان گذرگاه حفظ کنید. شیلد بیرونی باید در محل گذرگاه از بدنه دستگاه (زمین) ایزوله باقی بماند تا از ایجاد حلقه‌های زمین جلوگیری شود. شیلدها باید یکپارچه‌سازی شده و فقط در نقطه مشترک، که معمولاً در رک 3500 یا محفظه پروکسیمیتور قرار دارد، به زمین متصل شوند.
