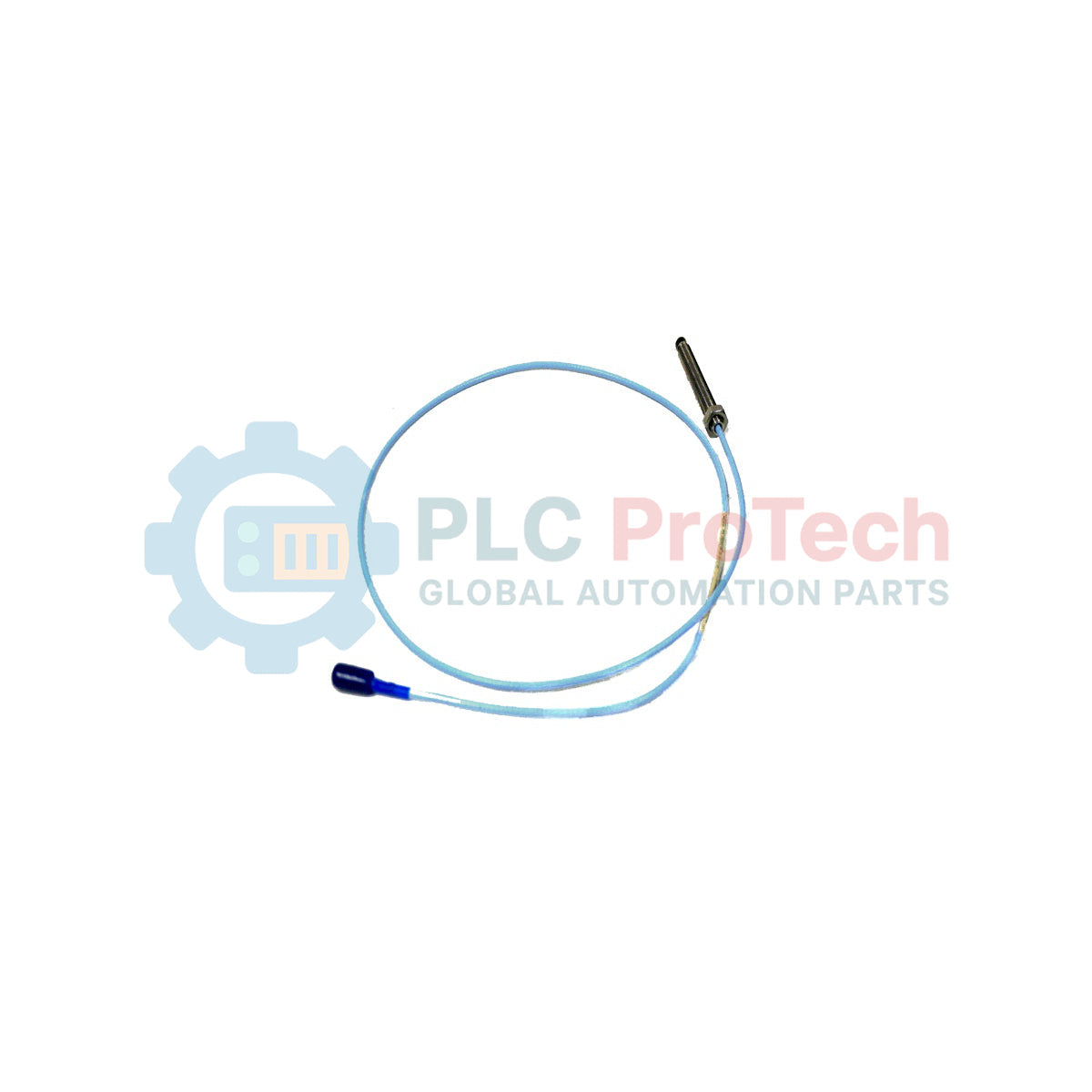

Bently Nevada 330101-00-53-10-02-00 یک پروب مجاورتی ۸ میلیمتری با دقت بالا است که به سیستم مبدل مجاورتی 3300 XL 8 mm تعلق دارد. این پیکربندی خاص که برای اندازهگیریهای بدون تماس ارتعاش ماشینآلات و موقعیت شفت طراحی شده است، دارای بدنه کاملاً رزوهدار ۵٫۳ اینچی با رزوههای ۳/۸-۲۴ UNF و بدون بخش بدون رزوه است (طول بدون رزوه ۰٫۰ اینچ). این پروب بدون آرمور فولاد زنگنزن طراحی شده و به کابل کواکسیال استاندارد ۱٫۰ متری و کانکتور کواکسیال مینیاتوری ClickLoc مجهز است. این محصول تأییدیه سازمانهای مربوط به مناطق خطرناک را ندارد؛ بنابراین گزینهای بسیار مقرونبهصرفه و از نظر ساختاری بهینهشده برای محیطهای استاندارد ماشینآلات صنعتی است؛ محیطهایی که در آن پروبها از داخل کاندوئیت محافظ و محفظههای عمیق عبور داده میشوند.
این مبدل بر اساس اصل جریان گردابی عمل میکند و از نوک پروب یک میدان الکترومغناطیسی با فرکانس بالا ایجاد میکند که با هر هدف فلزی رسانای نزدیک، مانند شفت فولادی AISI 4140، برهمکنش دارد. با حرکت هدف نسبت به نوک پروب، حسگر Proximitor این حرکت را به خروجی ولتاژ دقیق و خطی تبدیل میکند. این ویژگی، سیستم را برای اندازهگیری ارتعاش شعاعی دینامیکی، موقعیت محوری استاتیک شفت و سرعتهای مرجع کیفیزر در توربینها، کمپرسورها و پمپهای پرسرعت ایدئال میسازد.
این پروب مجاورتی با بدنه بلند و بدون آرمور، برای انواع کاربردهای حیاتی حفاظت از ماشینآلات دوار، از جمله موارد زیر، ایدئال است:
| بخش گزینه | کد روی این SKU | معنی / جزئیات پیکربندی |
|---|---|---|
| شماره قطعه قابل سفارش | 330101-00-53-10-02-00 | پروب مجاورتی 3300 XL با قطر 8 mm، رزوه 3/8-24 UNF، بدون آرمور |
| A - گزینه طول بدون رزوه | 00 | طول بدون رزوه 0.0 inches (0 mm) |
| B - گزینه طول کلی محفظه | 53 | طول کلی محفظه 5.3 inches (135 mm) |
| C - گزینه طول کلی | 10 | طول کلی 1.0 meter (3.3 feet) |
| D - گزینه کانکتور و کابل | 02 | کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
| E - گزینه تأییدیه سازمانی | 00 | نیازی به تأییدیه نیست |
| سازنده | Bently Nevada |
| شماره قطعه / مدل | 330101-00-53-10-02-00 |
| خانواده محصول | سیستم مبدل مجاورتی 3300 XL با قطر 8 mm |
| قطر نوک پروب | 8 mm |
| نوع اندازهگیری | جابجایی (مجاورتی) و ارتعاش |
| اصل عملکرد | جریان گردابی |
| اندازه رزوه | 3/8-24 UNF-2A |
| طول بخش بدون رزوه محفظه | 0.0 inches (0 mm) |
| طول کلی محفظه | 5.3 inches (135 mm) |
| طول کل پروب | 1.0 meter (3.3 feet) |
| نوع کابل / کانکتور | کابل کواکسیال استاندارد بدون آرمور با کانکتور مینیاتوری ClickLoc |
| مقاومت DC نامی (R_PROBE) | 7.59 ohms +/- 0.50 ohms (هادی مرکزی تا هادی خارجی) |
| دمای کاری | -52 degC تا +177 degC (-62 degF تا +350 degF) |
| آببندی فشار | آببند فشار تفاضلی اورینگ Viton |
| محدوده رطوبت نسبی | انحراف کمتر از 3% در ضریب مقیاس متوسط (ASF) در رطوبت 93%، مطابق IEC 68-2-3 |
| ابعاد | 45 mm x 95 mm x 95 mm (H x W x D) |
| وزن | 0.14 kg |
برای اطمینان از عملکرد صحیح و حفظ دقت شاخصهای حفاظت از ماشینآلات، این دستورالعملهای مهندسی را رعایت کنید:
