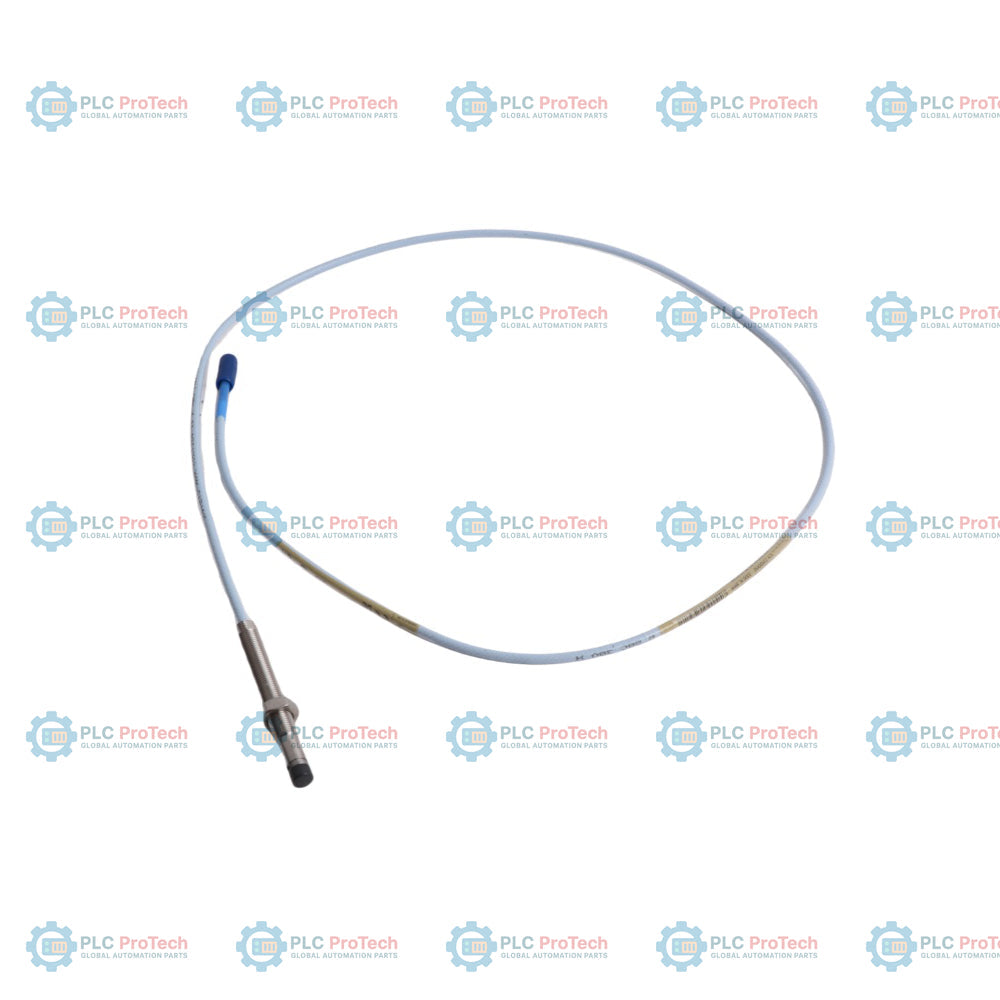

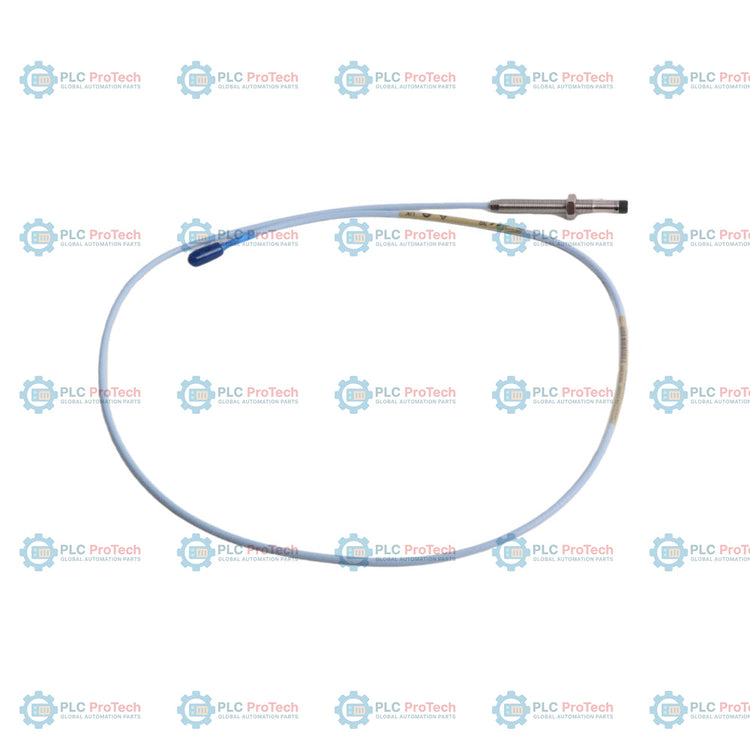

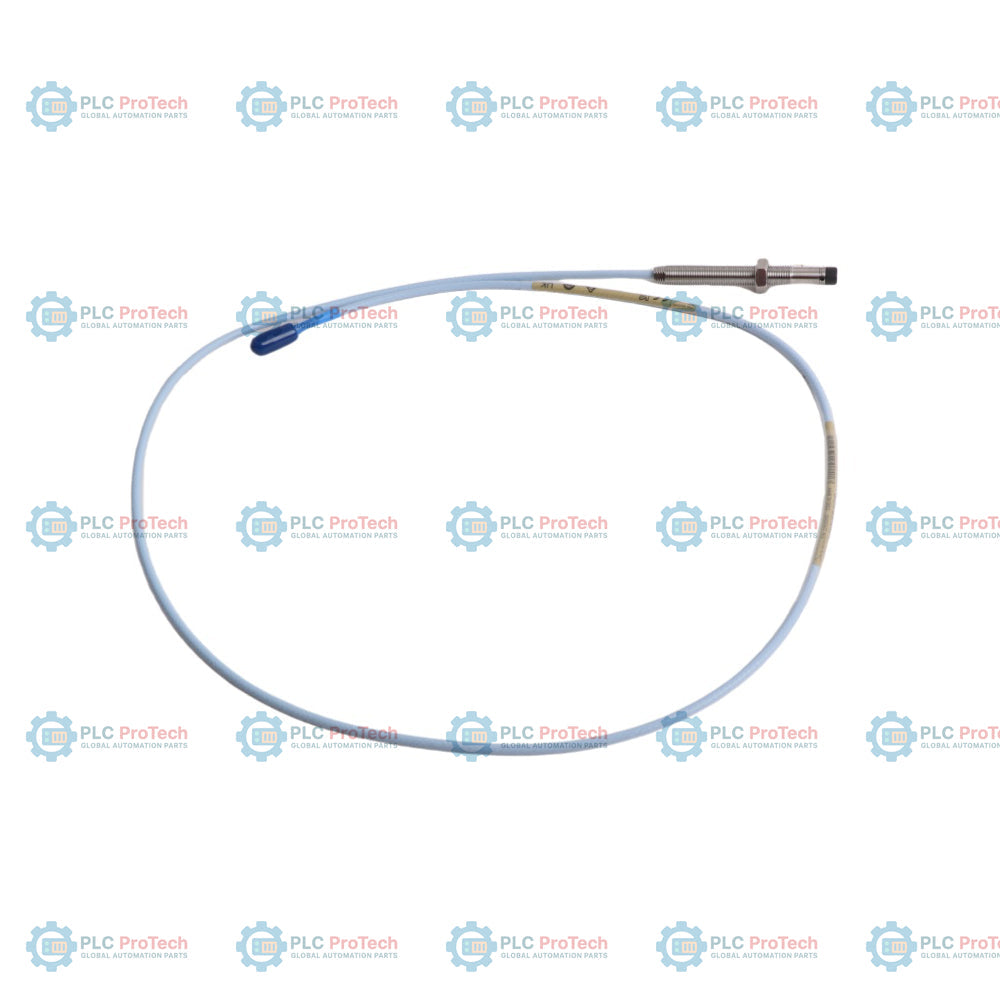

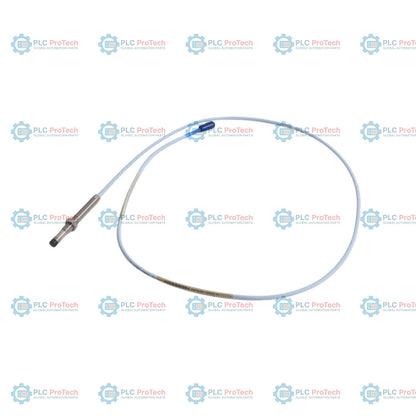

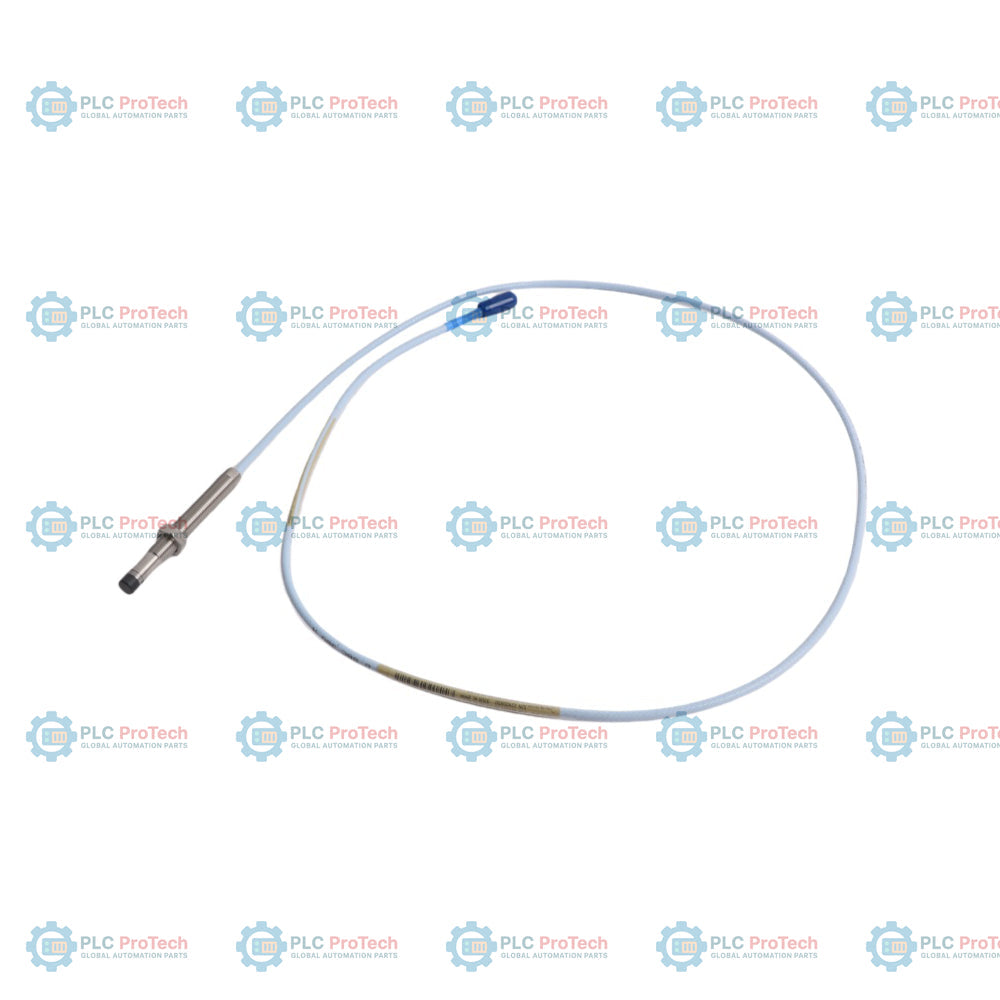

Bently Nevada 330101-04-16-10-02-05 3300 XL 8 میلی‌متری پروب مجاورتی

Q: آیا این پروب مجاورتی دارای زره فولاد ضدزنگ است؟

خیر، سری پایه 330101 پیکربندی بدون زره را مشخص میکند. اگر نصب شما به زره نیاز دارد، سری 330102 یا گزینههای کابل رابط زرهدار را انتخاب کنید.

Q: آیا گواهیهای منطقه خطرناک Option 05 برای سیستمهای ذاتاً ایمن معتبر هستند؟

بله، Option 05 تأییدیههای CSA، ATEX و IECEx را برای استفاده در سیستمهای ذاتاً ایمن، هنگام اتصال از طریق تجهیزات مانع دارای گواهی یا حسگرهای Proximitor مناسب، ارائه میدهد.

SKU 330101-04-16-10-02-05

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330101-04-16-10-02-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب مجاورت ۸ میلی‌متری 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 140g
ابعاد: ۴۵ میلی‌متر × ۹۵ میلی‌متر × ۹۵ میلی‌متر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

گزینه 04 (طول بدون رزوه ۰٫۴ اینچ) و گزینه 16 (طول کلی بدنه ۱٫۶ اینچ) این پیکربندی پروب مجاورتی 3300 XL با قطر ۸ میلی‌متر — 330101-04-16-10-02-05 — را مشخص می‌کنند.

برخلاف مدل‌های پیکربندی‌شده با زره فولاد ضدزنگ (مانند سری 330102) یا کابل مسدودکننده آب FluidLoc (گزینه 11 یا 12)، این مدل از کابل کواکسیال استاندارد و بدون زره (گزینه 02) با طول کلی ۱٫۰ متر (گزینه 10) استفاده می‌کند. این مدل دارای رزوه‌های استاندارد 3/8-24 UNF و بخشی بدون رزوه به طول ۰٫۴ اینچ است و برای محفظه‌های یاتاقان که به عمق ورود مشخصی نیاز دارند مناسب است. این پیکربندی شامل تأییدیه‌های گزینه 05 است که انطباق با گواهی‌های ایمنی CSA، ATEX و IECEx برای مناطق خطرناک را تأیید می‌کند.

ویژگی‌ها

گزینه 04 بخش بدون رزوه بدنه پروب را ۰٫۴ اینچ تعیین می‌کند.
گزینه 16 طول کلی بدنه ۱٫۶ اینچ را با رزوه‌های 3/8-24 UNF-2A مشخص می‌کند.
گزینه 10 طول کلی پروب را ۱٫۰ متر (۳٫۳ فوت) برای اتصال مستقیم به کابل‌های رابط تعیین می‌کند.
گزینه 02 یک کانکتور کواکسیال نری مینیاتوری ClickLoc با کابل استاندارد (غیر FluidLoc) ارائه می‌دهد.
گزینه 05 تأییدیه‌های CSA، ATEX و IECEx را برای محیط‌های مناطق خطرناک فراهم می‌کند.
ساختار بدون زره، مسیردهی کابل را از میان مجراهای تنگ و مجراهایی با شعاع خم کوچک آسان می‌کند.
نوک با قطر ۸ میلی‌متر، بهینه‌شده برای اندازه‌گیری‌های بدون تماس جابه‌جایی با جریان گردابی.

کاربردها

این پروب مجاورتی برای اندازه‌گیری بدون تماس ارتعاش و موقعیت شفت استفاده می‌شود. کاربردهای معمول آن شامل پایش ارتعاش شفت و موقعیت محوری در توربین‌های بخار و گاز، جابه‌جایی روتور کمپرسورها و پمپ‌ها، و حفاظت از ماشین‌آلات دوار در کارخانه‌های صنعتی است.

اطلاعات سفارش

گزینه / بخش	کد این SKU	توضیحات
شماره قطعه قابل سفارش	330101-04-16-10-02-05	پروب 3300 XL با قطر ۸ میلی‌متر، رزوه 3/8-24 UNF، بدون زره
A - گزینه طول بدون رزوه	04	طول بدون رزوه ۰٫۴ اینچ (سفارش در افزایش‌های ۰٫۱ اینچی)
B - گزینه طول کلی بدنه	16	طول کلی بدنه ۱٫۶ اینچ (سفارش در افزایش‌های ۰٫۱ اینچی)
C - گزینه طول کلی	10	طول کلی ۱٫۰ متر (۳٫۳ فوت)
D - گزینه نوع کانکتور و کابل	02	کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد
E - گزینه تأییدیه سازمانی	05	تأییدیه‌های CSA، ATEX و IECEx

مشخصات فنی

پارامتر	مقدار مشخصات
تولیدکننده	بنتلی نوادا
شماره قطعه / مدل	330101-04-16-10-02-05
سری محصول	سیستم مبدل مجاورتی 3300 XL با قطر ۸ میلی‌متر
نوع اندازه‌گیری	جابجایی گردابی بدون تماس (مجاورت)
قطر نوک پروب	8 mm (0.31 in)
اندازه رزوه	3/8-24 UNF-2A
طول بدون رزوه	0.4 in (Option 04)
طول کلی بدنه	1.6 in (Option 16)
طول کل پروب	1.0 meter / 3.3 feet (Option 10)
نوع کانکتور	کانکتور کواکسیال نر مینیاتوری ClickLoc (Option 02)
نوع کابل	کابل کواکسیال استاندارد بدون زره (Option 02)
مقاومت DC اسمی پروب	7.59 ohms +/- 0.50 ohms (بین هادی مرکزی و خارجی)
محدوده خطی	2.0 mm (80 mils)، از تقریباً 0.25 تا 2.3 mm (10 تا 90 mils)
ضریب مقیاس افزایشی (ISF)	7.87 V/mm (200 mV/mil) اسمی
تنظیم فاصله توصیه‌شده	1.27 mm (50 mils) یا -9 Vdc
دمای کار و نگهداری	-52 degC تا +177 degC (-62 degF تا +350 degF)
رطوبت نسبی	تغییر کمتر از 3٪ در ضریب مقیاس متوسط (ASF) در رطوبت 93٪
آب‌بندی	آب‌بند فشار تفاضلی اورینگ Viton بین نوک و بدنه
تأییدیه‌های سازمان‌ها	CSA، ATEX، IECEx (Option 05)
ابعاد	45 mm x 95 mm x 95 mm (H x W x D)
وزن	0.14 kg

دستورالعمل‌های نصب

نصب صحیح پروب مجاورت برای اندازه‌گیری دقیق ارتعاش ماشین‌آلات و موقعیت محوری بسیار مهم است. دستورالعمل‌های استاندارد شامل موارد زیر است:

فاصله صحیح پروب را مطابق کالیبراسیون سیستم نسبت به شفت هدف تنظیم کنید (معمولاً -9 Vdc یا 1.27 mm / 50 mils).
درگیری رزوه خارجی را مطابق حدود استاندارد Class 2A تنظیم کنید و برای جلوگیری از گیرکردن، از 0.563 in بیشتر نشود.
کابل کواکسیال استاندارد را با استفاده از لوله‌های صنعتی مناسب مسیردهی کنید تا در برابر آسیب‌های سایشی محیطی محافظت شود و از خم‌های تندتر از حداقل شعاع خم مشخص‌شده کابل خودداری کنید.
هنگام اتصال کانکتورهای ClickLoc، گشتاور توصیه‌شده برای سفت‌کردن با دست یا قواعد سفت‌کردن با انگشت را رعایت کنید؛ بیش از حد سفت نکنید و در صورت نیاز از محافظ‌های استاندارد کانکتور استفاده کنید.
همیشه از نقشه‌های نصب Bently Nevada، مانند 141092 برای نصب‌های ایمن ذاتی (ia) و 140979 برای طرح‌های غیرآتش‌زا (nA/ec)، پیروی کنید.

انطباق و گواهی‌ها

طبقه‌بندی مناطق خطرناک: گواهی‌های CSA، ATEX و IECEx برای ایمنی ذاتی و بدون جرقه/غیرآتش‌زا (تحت تأییدیه‌های Option 05)
پارامترهای ایمن ذاتی (ia): Ui = -28 V، Ii = 140 mA، Pi = 0.91 W، Ci = 1.5 nF، Li = 610 uH
طبقه‌بندی دمایی ایمن ذاتی: T1 (-55 degC تا +232 degC)، T2 (-55 degC تا +177 degC)، T3 (-55 degC تا +120 degC)، T4 (-55 degC تا +80 degC)، T5 (-55 degC تا +40 degC)

FAQ

کد مدل 330101-04-16-10-02-05 چه چیزی را نشان می‌دهد؟

این شماره قطعه مشخص، یک پروب مجاورتی Bently Nevada 3300 XL با قطر ۸ میلی‌متر، رزوه‌های 3/8-24 UNF، کابل کواکسیال استاندارد بدون زره، طول بدنه بدون رزوه ۰٫۴ اینچ، طول کلی بدنه ۱٫۶ اینچ، طول کلی ۱٫۰ متر و تأییدیه‌های منطقه خطرناک Option 05 (CSA، ATEX، IECEx) را نشان می‌دهد.

آیا این پروب مجاورتی دارای زره فولاد ضدزنگ است؟

خیر، سری پایه 330101 پیکربندی بدون زره را مشخص می‌کند. اگر نصب شما به زره نیاز دارد، سری 330102 یا گزینه‌های کابل رابط زره‌دار را انتخاب کنید.

مقاومت DC نامی این پروب ۱٫۰ متری چقدر است؟

مقاومت DC نامی پروب (R_probe)، که از رسانای مرکزی تا رسانای بیرونی اندازه‌گیری می‌شود، برای این پیکربندی ۱٫۰ متری برابر با ۷٫۵۹ اهم +/- ۰٫۵۰ اهم است.

این پروب با کدام کابل رابط و حسگر جفت می‌شود؟

این پروب مجاورتی 3300 XL با یک حسگر Proximitor از نوع 3300 XL (مانند سری 330180) و یک کابل رابط 3300 XL جفت می‌شود. اطمینان حاصل کنید که طول ترکیبی سیستم (پروب به‌علاوه کابل رابط) با طول کالیبره‌شده سیستم مطابقت داشته باشد؛ این طول معمولاً ۵٫۰ متر یا ۹٫۰ متر است.

آیا گواهی‌های منطقه خطرناک Option 05 برای سیستم‌های ذاتاً ایمن معتبر هستند؟

بله، Option 05 تأییدیه‌های CSA، ATEX و IECEx را برای استفاده در سیستم‌های ذاتاً ایمن، هنگام اتصال از طریق تجهیزات مانع دارای گواهی یا حسگرهای Proximitor مناسب، ارائه می‌دهد.
