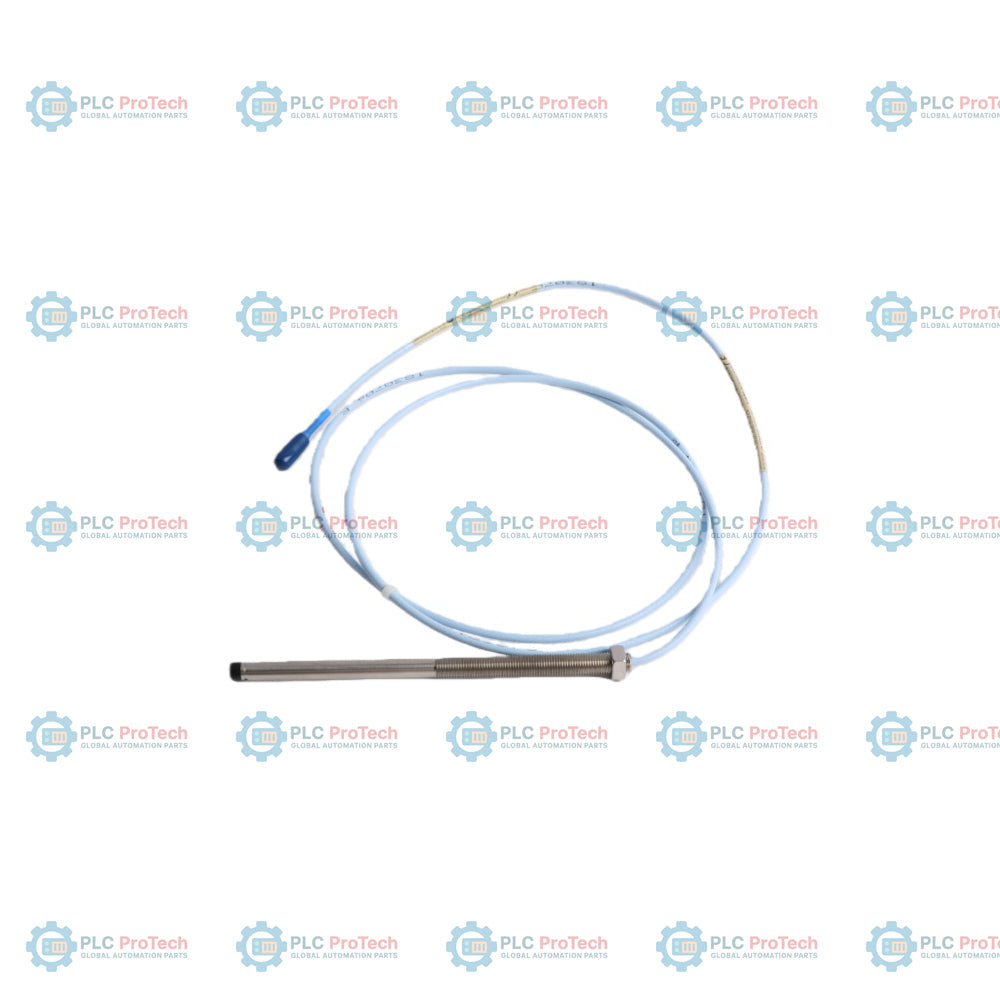

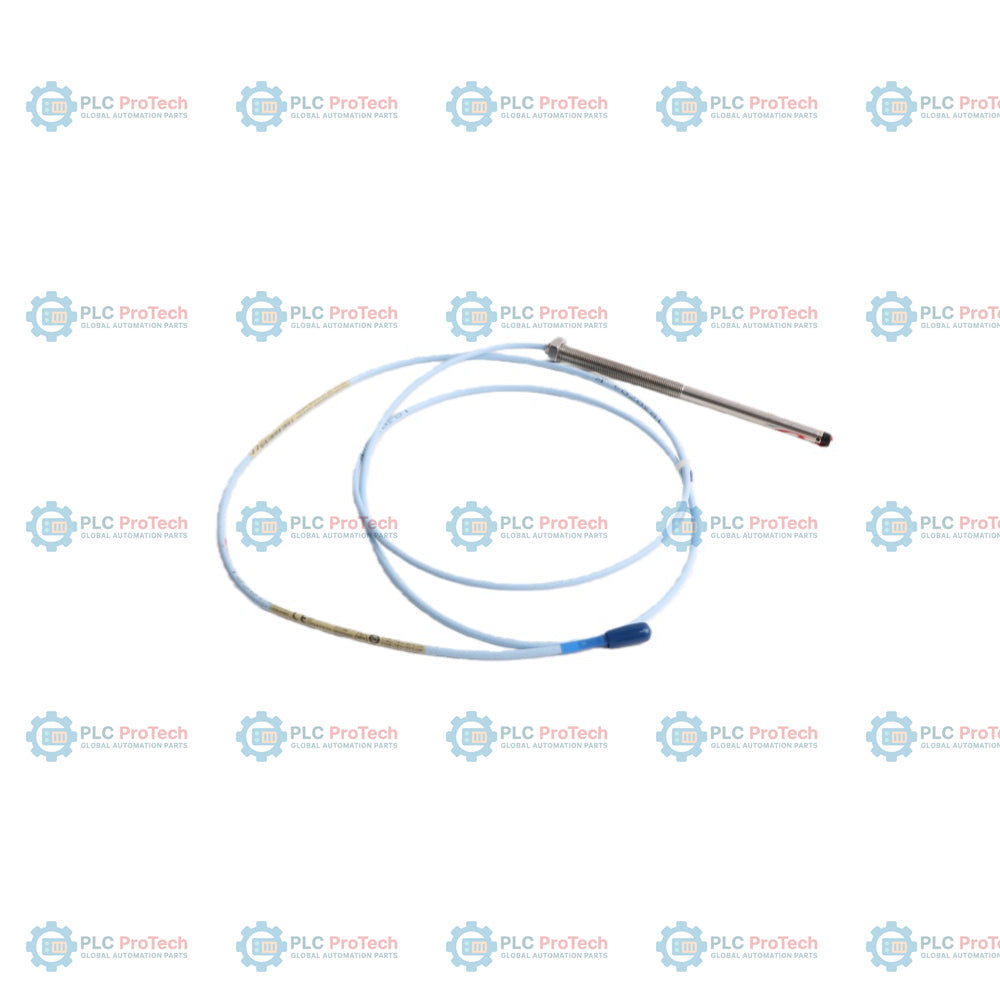

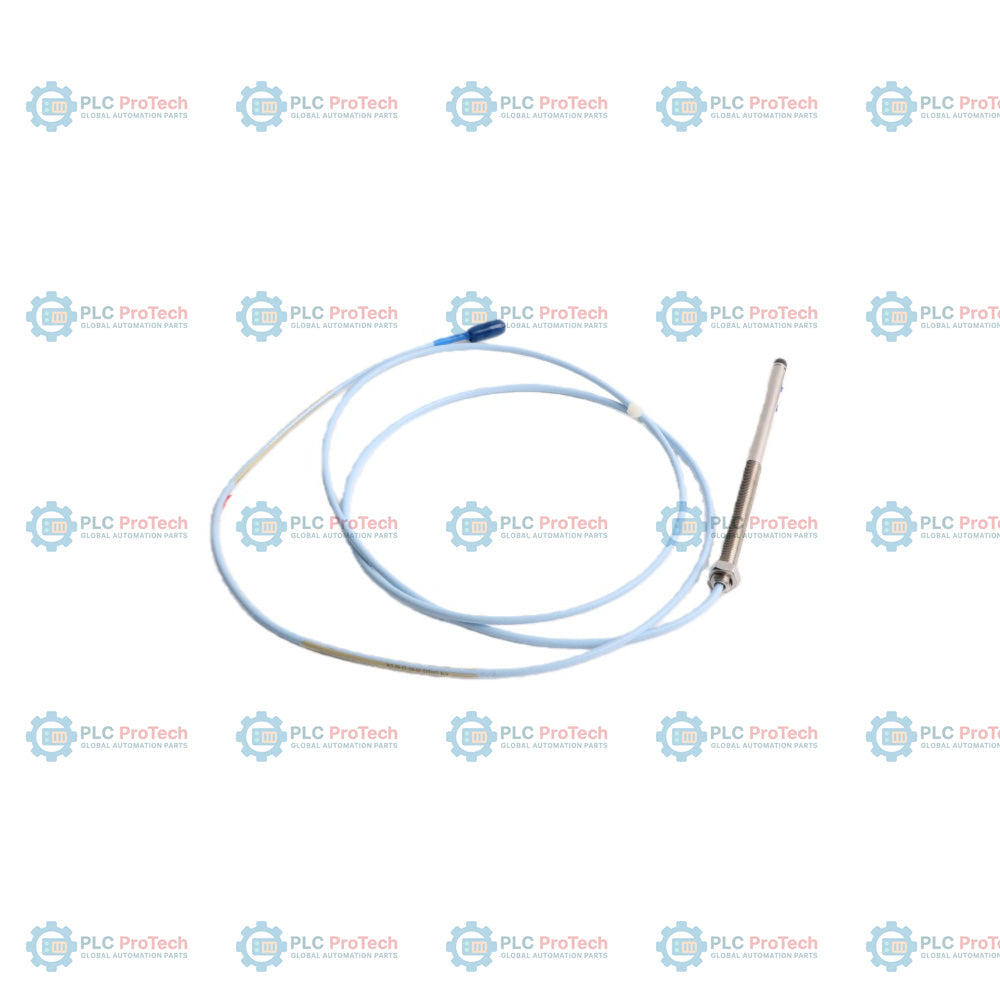

Bently Nevada 330101-30-10-02-05 3300 XL پروب مجاورتی 8 mm

SKU 330101-30-10-02-05

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330101-30-10-02-05
Origin ایالات متحده آمریکا
نوع محصول: 3300 XL 8 mm پروب‌های مجاورتی
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 0.14 kg
ابعاد: ۴۵ میلی‌متر × ۹۵ میلی‌متر × ۹۵ میلی‌متر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Description

توضیحات

برای پایش بدون تماس جابه‌جایی و ارتعاش شافت، پروب مجاورتی Bently Nevada 330101-30-10-02-05 دوام مکانیکی استثنایی و عملکرد سیگنال با دقت بالا ارائه می‌دهد. این پیکربندی خاص دارای طول کلی بدنه 3.0 اینچ، بدون بخش بدون رزوه، طول کلی کابل 1.0 متر (3.3 فوت)، کانکتور کواکسیال مینیاتوری استاندارد ClickLoc و تأییدیه‌های مناطق خطرناک CSA/ATEX/IECEx است. برخلاف مدل‌های زره‌دار یا متریک، این پروب بدون زره با رزوه انگلیسی 3/8-24 UNF برای نصب مستقیم روی بدنه ماشین یا محفظه یاتاقان طراحی شده است؛ جایی که فضای نصب مشخص است و لوله‌های محافظ خارجی از پیش فراهم شده‌اند.

این پروب که به‌عنوان بخشی از سیستم مبدل مجاورتی 3300 XL 8 mm کار می‌کند، بر پایه اصل جریان گردابی برای اندازه‌گیری موقعیت ایستا و ارتعاش پویا عمل می‌کند. این پروب با حسگرهای Proximitor سری 330180 شرکت Bently Nevada و کابل‌های رابط سری 330130 کاملاً سازگار است و آن را به قطعه‌ای قابل‌اعتماد در سیستم‌های حفاظت از ماشین‌آلات، مانند رک پایش 3500، تبدیل می‌کند.

ویژگی‌ها

قطر نوک استاندارد 8 میلی‌متر، بهینه‌شده برای اندازه‌گیری بدون تماس جابه‌جایی با جریان گردابی
بدنه مستحکم پروب از جنس فولاد ضدزنگ، طراحی‌شده برای نصب دائمی در محیط‌های صنعتی چالش‌برانگیز
بدنه رزوه‌دار استاندارد انگلیسی 3/8-24 UNF، بدون زره محافظ خارجی عرضه می‌شود
کانکتور کواکسیال مینیاتوری ClickLoc یکپارچه، اتصال ایمن و کم‌اتلاف به کابل رابط را تضمین می‌کند
کاملاً مطابق با استانداردهای اصلی ایمنی مناطق خطرناک (CSA، ATEX، IECEx)

کاربردها

این پروب مجاورتی معمولاً در بخش‌های صنایع سنگین مانند تولید برق، نفت و گاز و پالایش پتروشیمی به کار می‌رود. این پروب به‌طور گسترده برای موارد زیر استفاده می‌شود:

اندازه‌گیری ارتعاش شافت و موقعیت محوری توربین‌های بخار و گاز
پایش جابه‌جایی روتور کمپرسور و پمپ
ردیابی ارتعاش شعاعی و موقعیت محوری روی محفظه‌های یاتاقان‌های فیلم سیال
محافظت از ماشین‌آلات دوار حیاتی در زنجیره‌های پایش چندکاناله

اطلاعات سفارش

گزینه	کد روی این SKU	توضیحات
شماره قطعه قابل سفارش	330101-30-10-02-05	پروب مجاورت 3300 XL با قطر 8 mm، رزوه 3/8-24 UNF، بدون آرمور
بخش A: گزینه بدنه/بدون رزوه	30	طول کلی بدنه 3.0 اینچ (76 mm)، طول بدون رزوه 0.0 اینچ (0 mm)
بخش B: گزینه طول کلی	10	طول کلی کابل 1.0 متر (3.3 فوت)
بخش C: گزینه نوع کانکتور و کابل	02	کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد
بخش D: گزینه تأییدیه سازمان	05	تأییدیه‌های مناطق خطرناک CSA، ATEX و IECEx

مشخصات فنی

تولیدکننده	Bently Nevada
شماره قطعه / مدل	330101-30-10-02-05
خانواده محصول	سیستم مبدل مجاورت 8 mm از خانواده 3300 XL
قطر پروب	8 mm
نوع اندازه‌گیری	جابجایی (مجاورت)
اصل عملکرد	جریان گردابی
اندازه رزوه	3/8-24 UNF
گزینه آرمور	بدون آرمور
نوع کانکتور	کانکتور کواکسیال مینیاتوری ClickLoc
نوع کابل	کابل استاندارد
دمای کار	-51 degC تا +177 degC (-60 degF تا +351 degF)
سازگاری سیستم	سیستم پایش 3300 XL؛ سری Proximitor 330180؛ سیستم‌های رک 3500
ابعاد	45 mm x 95 mm x 95 mm (H x W x D)
وزن	0.14 kg

دستورالعمل‌های نصب

برای عملکرد پایش مطمئن و بدون نویز، دستورالعمل‌های نصب زیر را رعایت کنید:

پروب را با فاصله مناسب پروب نصب کنید (طبق کالیبراسیون سیستم، معمولاً نزدیک نقطه میانی محدوده خطی و با بایاس -10.0 VDC) تا اندازه‌گیری خطی ارتعاش تضمین شود.
از مسیردهی صحیح کابل اطمینان حاصل کنید و با استفاده از روش‌های شیلدینگ و اتصال به زمین، سیگنال حسگر را از خطوط برق فشارقوی و منابع EMI/RFI جدا نگه دارید.
بدنه پروب را با استفاده از مهره قفل ارائه‌شده، که در صورت نیاز کاربرد دارای سوراخ‌های سیم ایمنی است، داخل محفظه یا پوشش محکم کنید.
در هنگام اتصال و جداسازی، کانکتور ClickLoc را با احتیاط جابه‌جا کنید و پیش از اتصال، از تمیز و خشک بودن آن اطمینان حاصل کنید.

انطباق و گواهی‌ها

پیکربندی 330101-30-10-02-05 شامل تأییدیه‌های لازم برای استفاده در محیط‌های انفجاری و خطرناک است:

CSA: دارای گواهی برای طبقه‌بندی‌های مکان‌های خطرناک آمریکای شمالی
ATEX: تأییدشده برای استانداردهای اروپایی جوهای انفجاری (منطقه 0، منطقه 1، منطقه 2)
IECEx: تأییدشده برای مقررات جهانی ایمنی مناطق خطرناک

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

پیکربندی 30-10-02-05 برای این پراب 330101 به چه معناست؟

این پیکربندی شامل طول کلی بدنه ۳٫۰ اینچ، بخش بدون رزوه ۰٫۰ اینچی و کاملاً رزوه‌شده، طول کلی کابل ۱٫۰ متر، کانکتور کواکسیال مینیاتوری استاندارد ClickLoc و تأییدیه‌های مناطق خطرناک CSA/ATEX/IECEx است.

پراب 330101 به چه سیستمی متصل می‌شود؟

این پراب مستقیماً به حسگر Proximitor بِنْتلی نوادا 3300 XL 8 mm متصل می‌شود، معمولاً با استفاده از کابل رابط 330130، و با سیستم‌های حفاظت از ماشین‌آلات بِنْتلی نوادا 3500 سازگار است.

آیا این پراب به زره محافظ مجهز است؟

خیر، این شماره قطعه خاص بدون زره فولاد ضدزنگ عرضه می‌شود. اگر کاربرد شما به حفاظت مکانیکی بیشتر در برابر سایش نیاز دارد، باید سری 330102 دارای زره را انتخاب کنید.

پیکربندی استاندارد نصب این پراب چیست؟

این پراب دارای رزوه استاندارد 3/8-24 UNF روی بدنه فولاد ضدزنگ است و برای نصب دائمی روی محفظه یاتاقان‌ها یا پوسته‌های ماشین‌آلات ایده‌آل است.
