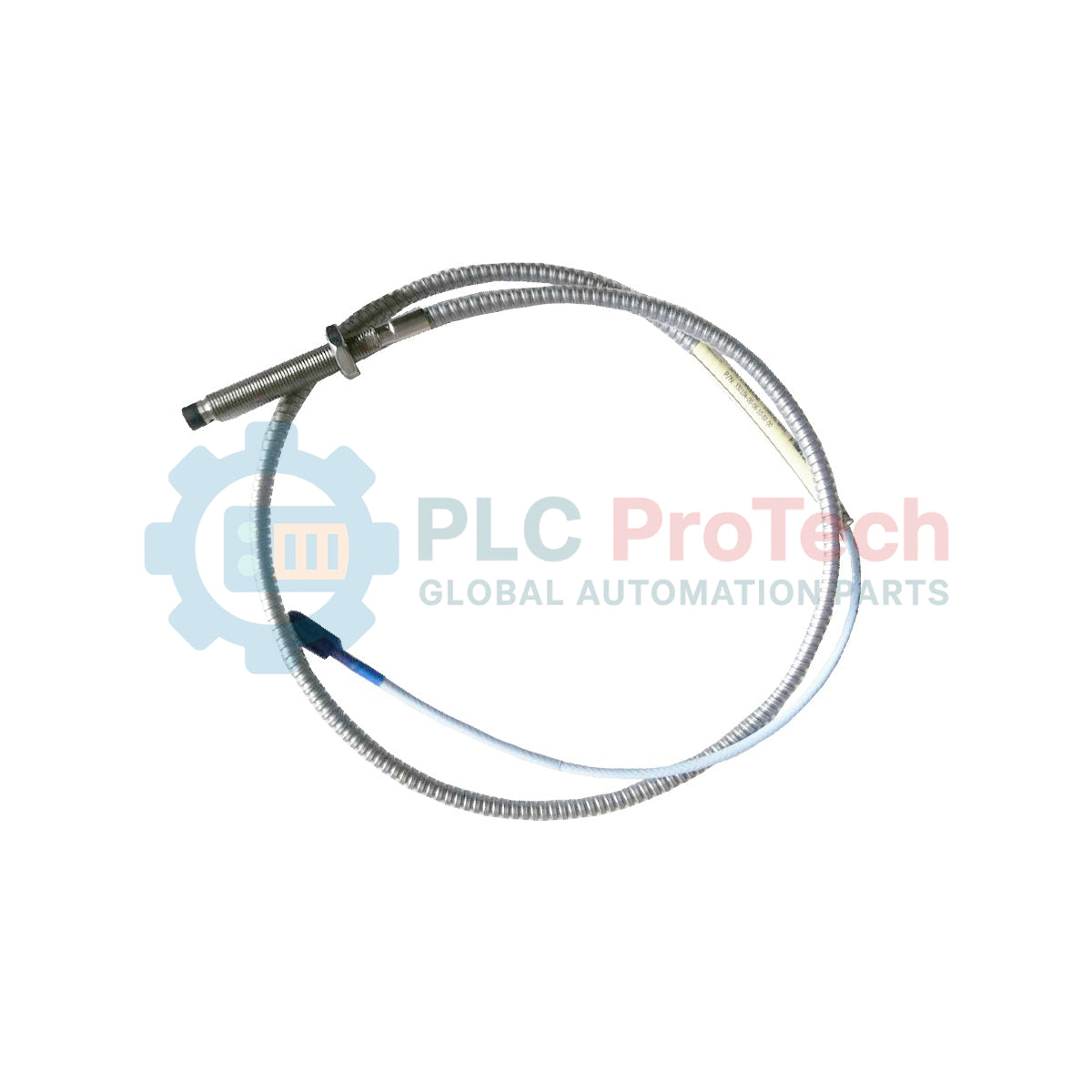

پروب مجاورتی ۸ میلی‌متری Bently Nevada 330104-00-04-10-02-CN 3300 XL

Q: اندازه رزوه نصب فیزیکی این پروب مجاورتی چیست؟

این پروب دارای بدنهای رزوهدار متریک با اندازه M10x1 و زره فولادی ضدزنگ انعطافپذیر یکپارچه است.

Q: سیستم مبدل چه محدوده اندازهگیری خطیای ارائه میدهد؟

سیستم مبدل محدوده خطی 80 میل (2 میلیمتر) را ارائه میدهد که از فاصله 10 میل (0.25 میلیمتر) از هدف آغاز میشود.

SKU 330104-00-04-10-02-CN

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330104-00-04-10-02-CN
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب‌های مجاورتی 3300 XL ۸ میلی‌متری
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: طول کل کابل: ۱٫۰ متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

پرُب مبدل مجاورت جریان گردابی Bently Nevada 330104-00-04-10-02-CN برای کاربردهای اندازه‌گیری بدون تماس ارتعاش و موقعیت در ماشین‌آلات دارای یاتاقان‌های فیلم سیال طراحی شده است. این پرُب با تشخیص جابه‌جایی استاتیک و ارتعاش دینامیک نسبت به سطح رسانای مورد پایش کار می‌کند و از یک سیم‌پیچ حسگر جریان گردابی استفاده می‌کند که در نوک ساخته‌شده از پلی‌فنیلن سولفید (PPS) کپسوله شده است. 330104-00-04-10-02-CN که با بدنه‌ای از فولاد زنگ‌نزن AISI 303 یا 304 و آرمور انعطاف‌پذیر ساخته شده است، سیگنال‌ها را از طریق کابل تری‌اکسیال 75 اهم منتقل می‌کند؛ این کابل به یک کانکتور کواکسیال ClickLoc با روکش طلا ختم می‌شود.

ویژگی‌ها

قالب‌گیری TipLoc: فرایند قالب‌گیری ثبت‌شده، اتصال ایمن بین نوک پرُب و بدنه را تضمین می‌کند.
طراحی CableLoc: استحکام کششی 330 N (75 lbf) را در محل اتصال کابل به نوک فراهم می‌کند.
کانکتور ClickLoc: کانکتور کواکسیال با روکش طلا با سفت‌کردن دستی قفل می‌شود تا از شل‌شدن تصادفی جلوگیری کند.
آرمور یکپارچه: روکش آرمور انعطاف‌پذیر از جنس فولاد زنگ‌نزن، حفاظت مکانیکی از سیم رابط پرُب فراهم می‌کند.
آب‌بندی فشار: شامل یک اورینگ داخلی Viton برای آب‌بندی فشار تفاضلی بین نوک و بدنه است.

کاربردها

پایش ارتعاش ماشین‌آلات دارای یاتاقان‌های فیلم سیال
اندازه‌گیری موقعیت محوری شفت
حسگری مرجع زمان‌بندی Keyphasor
سیستم‌های تشخیص سرعت و سرعت بیش‌ازحد صنعتی

اطلاعات سفارش

گزینه	شرح گزینه	کد انتخاب‌شده
A	گزینه طول بدون رزوه	00 (0 mm)
B	گزینه طول کلی بدنه	04 (40 mm)
C	گزینه طول کل	10 (1.0 متر / 3.3 فوت)
D	گزینه نوع کانکتور و کابل	02 (کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد)
E	گزینه تأییدیه سازمان‌ها	CN (تأییدیه‌ها بسته به کشور)

مشخصات فنی

پارامتر	مشخصات
سازنده	Bently Nevada
کشور سازنده	ساخت ایالات متحده آمریکا
مدل پرُب	330104 (رزوه M10x1، دارای آرمور)
جنس نوک پرُب	پلی‌فنیلن سولفید (PPS)
جنس بدنه پرُب	فولاد زنگ‌نزن AISI 303 یا 304 (SST)
نوع کابل	تری‌اکسیال 75 اهم، عایق‌کاری‌شده با FEP و دارای آرمور SST
نوع کانکتور	کانکتور کواکسیال مینیاتوری ClickLoc
محدوده خطی	2 mm (80 mils)
تنظیم فاصله توصیه‌شده	1.27 mm (50 mils)
ضریب مقیاس افزایشی (ISF)	7.87 V/mm (200 mV/mil) اسمی
حداقل اندازه هدف	هدف تخت با قطر 15.2 mm (0.6 in)
حداقل قطر شفت	50.8 mm (2 in)
استحکام کششی	330 N (75 lbf) بین بدنه پرُب و سیم رابط
دمای کاری (پرُب/سیم رابط)	-51 degC تا +177 degC (-60 degF تا +351 degF)
حداقل شعاع خم	25.4 mm (1.0 in)

دستورالعمل‌های نصب

بدنه پرُب نصب‌شده از سمت جلو را با گشتاور توصیه‌شده 11.2 N.m (100 in.lbf) سفت کنید؛ از 33.9 N.m (300 in.lbf) بیشتر نشود.
حداقل قطر هدف 15.2 mm (0.6 in) را مستقیماً در مقابل نوک پرُب تأمین کنید.
برای کاهش تداخل متقابل، حداقل فاصله بین نوک پرُب‌های مجاور را برای موقعیت محوری حداقل 40 mm (1.6 in) و برای ارتعاش شعاعی 38 mm (1.5 in) حفظ کنید.
کانکتور ClickLoc با روکش طلا را با دست سفت کنید تا در جای خود کلیک کند؛ مگر هنگام اتصال به یک کانکتور فولاد زنگ‌نزن غیر-XL، از انبردست استفاده نکنید.
هنگام مسیردهی کابل، حداقل شعاع خم کابل برابر با 25.4 mm (1.0 in) را رعایت کنید.

انطباق و گواهی‌ها

تأییدیه سازمان‌ها: CN (تأییدیه‌ها بسته به کشور)

FAQ

اندازه رزوه نصب فیزیکی این پروب مجاورتی چیست؟

این پروب دارای بدنه‌ای رزوه‌دار متریک با اندازه M10x1 و زره فولادی ضدزنگ انعطاف‌پذیر یکپارچه است.

سیستم مبدل چه محدوده اندازه‌گیری خطی‌ای ارائه می‌دهد؟

سیستم مبدل محدوده خطی 80 میل (2 میلی‌متر) را ارائه می‌دهد که از فاصله 10 میل (0.25 میلی‌متر) از هدف آغاز می‌شود.

سیستم کامل مبدل 3300 XL چه حساسیت خروجی‌ای حفظ می‌کند؟

سیستم کامل هنگام پایش هدف فولادی AISI 4140، ضریب مقیاس خطی 7.87 V/mm (200 mV/mil) ارائه می‌دهد.
