پراب مجاورت 3300 NSv ‏Bently Nevada 330902-36-89-05-01-00

مروری بر محصول

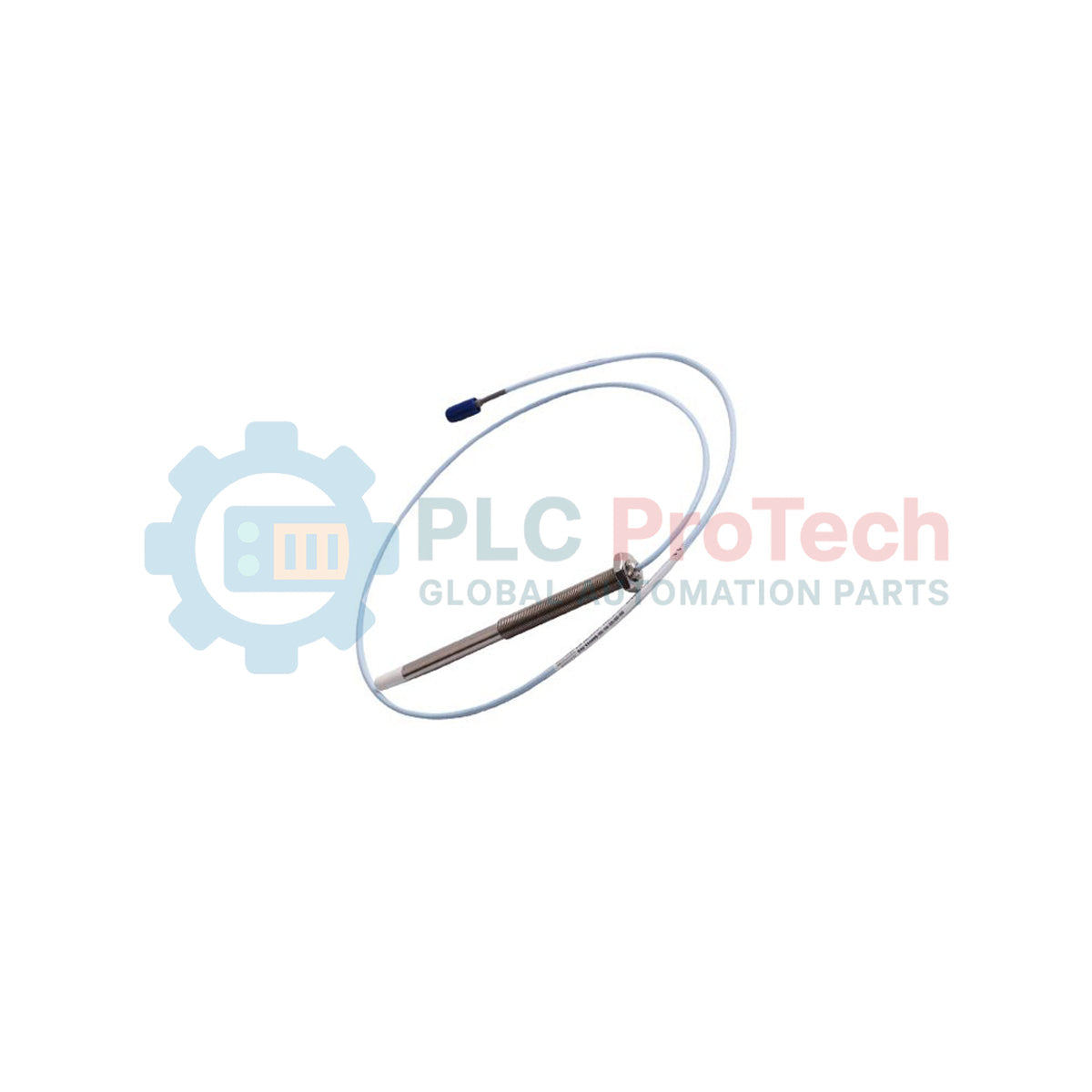

پروب Bently Nevada 330902-36-89-05-01-00 یک پروب مجاورتی با دقت بالا از سری 3300 NSv (نمای جانبی باریک) است. این مبدل به‌طور ویژه برای کاربردهای صنعتی طراحی شده است که در آن فضای نصب محدود است یا قطر اهداف از اندازه‌ای که پروب‌های استاندارد ۸ میلی‌متری می‌توانند پوشش دهند کوچک‌تر است. این محصول عمدتاً برای اندازه‌گیری ارتعاش شعاعی، موقعیت رانش محوری و سرعت در ماشین‌آلات دوار با قطر داخلی کم، مانند کمپرسورهای گریز از مرکز، توربین‌های گاز مشتق‌شده از موتور هواپیما و پمپ‌های صنعتی تخصصی استفاده می‌شود. سیستم 3300 NSv به‌گونه‌ای مهندسی شده است که هنگام استفاده همراه با حسگر Proximitor منطبق، خروجی ولتاژ خطی را در محدوده‌ای مشخص ارائه دهد و از حفاظت قابل‌اعتماد ماشین‌آلات و داده‌های تشخیصی برای مدیریت دارایی‌های کارخانه اطمینان حاصل کند.

تفکیک پسوند

رشته مدل 330902-36-89-05-01-00 ابعاد فیزیکی و پیکربندی الکتریکی پروب را تعریف می‌کند:

• 330902: پروب مجاورتی 3300 NSv، با رزوه 3/8-24 UNF، بدون زره.

• 36: گزینه طول بدون رزوه ۳٫۶ اینچ.

• 89: گزینه طول کلی بدنه ۸٫۹ اینچ.

• 05: گزینه طول کل ۰٫۵ متر (۱٫۶۷ فوت).

• 01: گزینه کانکتور که یک کانکتور کواکسیال مینیاتوری ClickLoc با محافظ یکپارچه کانکتور و کابل استاندارد را مشخص می‌کند.

• 00: گزینه تأییدیه سازمانی؛ برای این واحد گواهی خاصی برای محیط‌های خطرناک موردنیاز نیست.

مشخصات فنی

سؤالات متداول

کاربردهای اصلی سری 3300 NSv چیست؟

سری NSv برای اهدافی با قطر حداقل ۰٫۲۵ اینچ (۶٫۳۵ میلی‌متر) بهینه‌سازی شده است. این سری زمانی استفاده می‌شود که یک پروب استاندارد ۸ میلی‌متری به‌دلیل وجود فلزات پیرامون دچار تداخل «نمای جانبی» شود یا قطر شفت برای حفظ خطی‌بودن توسط یک حسگر استاندارد بیش‌ازحد کوچک باشد.

آیا می‌توانم از این پروب ۰٫۵ متری با کابل رابط ۹٫۰ متری استفاده کنم؟

خیر. طول کل سیستم (پروب به‌علاوه کابل رابط) باید با کالیبراسیون حسگر Proximitor مطابقت داشته باشد. برای یک پروب ۰٫۵ متری، معمولاً از کابل رابط ۴٫۵ متری استفاده می‌شود تا طول کل سیستم به ۵٫۰ متر برسد، یا برای سیستم ۷٫۰ متری از کابل ۶٫۵ متری استفاده می‌شود.

محافظ کانکتور چه مزیتی برای نصب دارد؟

این 01 گزینهٔ کانکتور شامل محافظی است که از آلوده‌شدن کانکتور کواکسیال مینیاتوری ClickLoc به روغن، رطوبت یا گردوغبار جلوگیری می‌کند. همچنین با ایجاد مهار مکانیکی کشش، از شل‌شدن کانکتور بر اثر ارتعاش هنگام کار دستگاه جلوگیری می‌کند.

راهنمای مهندسی و نصب

نصب مکانیکی و رزوه‌کاری

این 330902-36-89-05-01-00 دارای رزوهٔ 3/8-24 UNF است. هنگام نصب، اطمینان حاصل کنید سوراخ نصب به‌طور تمیز رزوه‌کاری شده و عاری از آلودگی باشد. از روان‌کننده‌ای سازگار با محیط دستگاه استفاده کنید. بخش بدون رزوهٔ ۳٫۶ اینچی برای عبور از محفظه یا براکت دستگاه بدون درگیرشدن رزوه طراحی شده است و امکان تنظیم آسان‌تر فاصلهٔ پروب را فراهم می‌کند.

تنظیم ولتاژ فاصله

عملکرد صحیح ترانسدیوسر به «فاصله» مکانیکی بین نوک پروب و هدف بستگی دارد. پروب را به Proximitor متصل کنید و ولتاژ DC را پایش کنید. برای سیستم 3300 NSv، پروب باید تا زمانی تنظیم شود که Proximitor ولتاژ مشخصِ فاصلهٔ مرکزی (معمولاً ۱۰٫۰- ولت DC) را خروجی دهد. پس از تنظیم فاصله، مهرهٔ قفل را محکم کنید تا از بیرون‌آمدن پروب بر اثر انبساط حرارتی یا ارتعاش جلوگیری شود.

مسیریابی و حفاظت از کابل

کابل استاندارد روی 330902-36-89-05-01-00 با عایق FEP است، اما زره فولادی ضدزنگ ندارد. برای جلوگیری از آسیب مکانیکی، کابل پروب را بلافاصله پس از خروج از محفظه دستگاه از داخل لولهٔ محافظ سخت یا انعطاف‌پذیر عبور دهید. برای جلوگیری از آسیب داخلی به دی‌الکتریک که می‌تواند موجب نویز سیگنال یا «جهش» در داده‌های ارتعاشی شود، حداقل شعاع خم ۲۵٫۴ میلی‌متر (۱٫۰ اینچ) را رعایت کنید.
