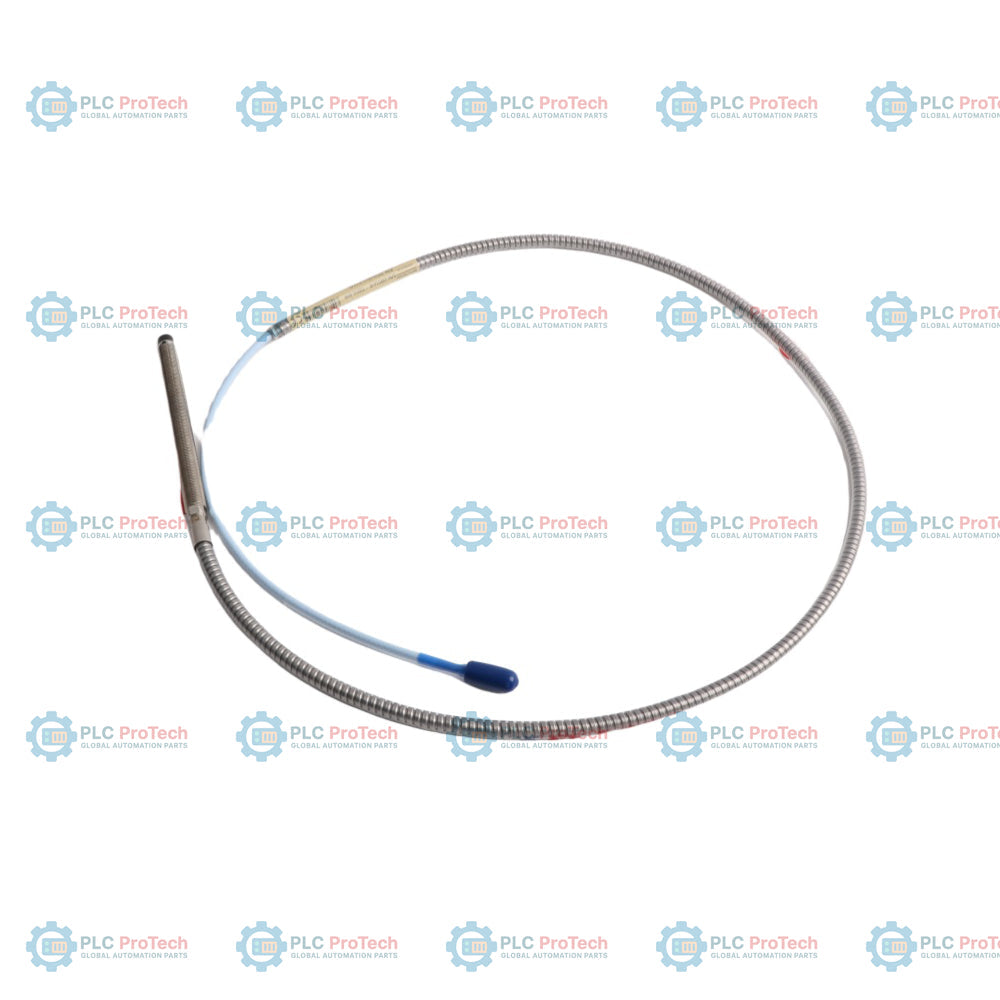

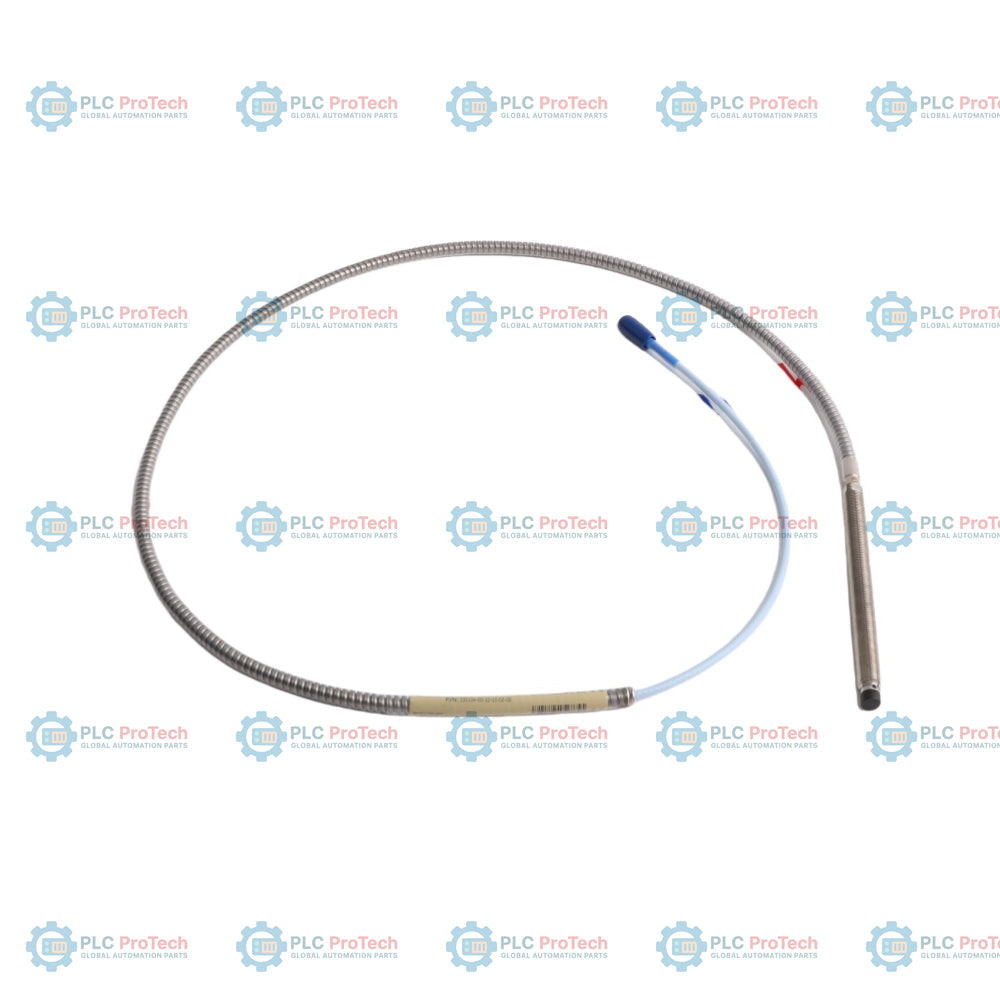

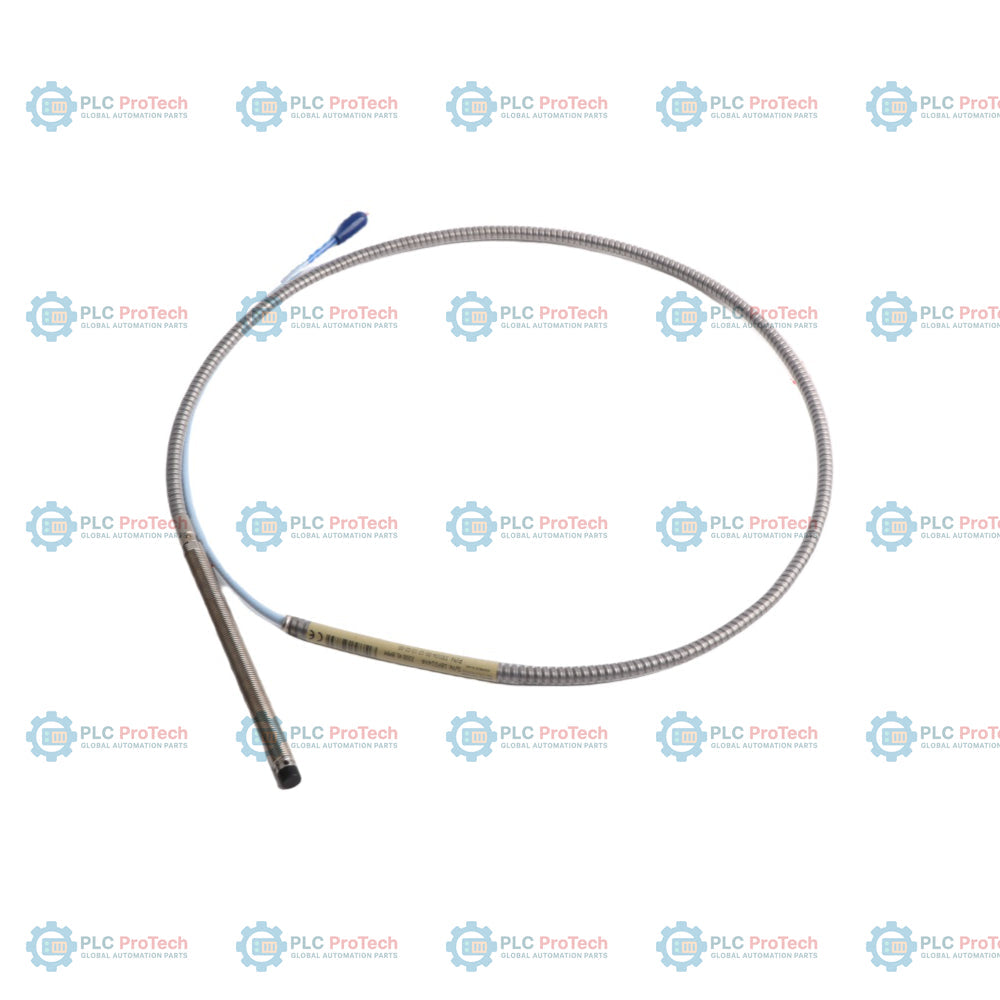

پروب مجاورت مدل 330104-00-12-10-02-00، 3300 XL با قطر 8 میلی‌متر از Bently Nevada

Q: چه گزینههای پیکربندی، پروب 330104-00-12-10-02-00 را تعریف میکنند؟

این پیکربندی پروب دارای طول بدون رزوه ۰ میلیمتر (گزینه 00)، طول بدنه ۱۲۰ میلیمتر (گزینه 12)، طول کلی کابل ۱٫۰ متر (گزینه 10)، کابل استاندارد با کانکتور مینیاتوری ClickLoc (گزینه 02) و بدون تأییدیههای مناطق خطرناک (گزینه 00) است.

Q: آیا برای نصب این پروب 330104 به ابزارهای استاندارد نیاز است یا متریک؟

از آنجا که مدل 330104 دارای رزوههای متریک M10 × 1 است، برای نصب از ابزارهای متریک استاندارد، از جمله آچار ۸ میلیمتری برای قسمتهای تخت و مهره قفل M17، استفاده میشود.

SKU 330104-00-12-10-02-00

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330104-00-12-10-02-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب مجاورت ۸ میلی‌متری 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 220g
ابعاد: ۱۵۰ میلی‌متر × ۱۵۰ میلی‌متر × ۳۰ میلی‌متر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

330104-00-12-10-02-00 پیکربندی این پراب مجاورتی 3300 XL با قطر ۸ میلی‌متر را مشخص می‌کند که دارای رزوه‌های متریک M10 x 1، غلاف زرهی یکپارچه از جنس فولاد زنگ‌نزن، بدنه‌ای با طول ۱۲۰ میلی‌متر و کاملاً رزوه‌دار، کابل با طول کلی ۱٫۰ متر و کانکتور کواکسیال ClickLoc مینیاتوری استاندارد است.

این مبدل مقادیر استاتیک (موقعیت) و دینامیک (ارتعاش) را در ماشین‌آلات دارای یاتاقان فیلم سیال، مانند ارتعاش شفت، موقعیت محوری روتور و سرعت چرخش، اندازه‌گیری می‌کند. زره یکپارچه فولاد زنگ‌نزن از کابل کواکسیال با عایق FEP محافظت مکانیکی کرده و آن را در برابر سایش و آسیب فیزیکی در محیط‌های کاری سخت محافظت می‌کند. این نسخه خاص از کابل استاندارد با کانکتور ClickLoc استفاده می‌کند، به محافظ کانکتور نیاز ندارد و دارای گواهی‌نامه مناطق خطرناک نیست.

ویژگی‌ها

نوع رزوه: بدنه رزوه‌دار متریک M10 x 1.
محافظت مکانیکی: فرول و غلاف زرهی محافظ یکپارچه از جنس فولاد زنگ‌نزن روی کابل استاندارد.
طول بدون رزوه (گزینه 00): بخش بدون رزوه ۰ میلی‌متری، که بدنه‌ای کاملاً رزوه‌دار ایجاد می‌کند.
طول کلی بدنه (گزینه 12): طول کلی بدنه ۱۲۰ میلی‌متر برای نصب عمیق.
طول کلی (گزینه 10): طول کلی کابل ۱٫۰ متر (۳٫۳ فوت).
گزینه کانکتور (گزینه 02): کانکتور کواکسیال ClickLoc مینیاتوری، بدون محافظ کانکتور.
تأییدیه سازمانی (گزینه 00): نسخه صنعتی استاندارد، بدون نیاز به تأییدیه برای مناطق خطرناک.
قابلیت تعویض: قابل تعویض با سایر اجزای 3300 XL با قطر ۸ میلی‌متر، بدون نیاز به کالیبراسیون سفارشی روی میز آزمون.

کاربردها

پایش ارتعاش شعاعی شفت روی یاتاقان‌های فیلم سیال
اندازه‌گیری موقعیت تراست (جابجایی محوری)
اندازه‌گیری سرعت چرخش و مراجع Keyphasor
سیستم‌های حفاظت پیوسته ماشین‌آلات در توربین‌های بخار، توربین‌های گاز، کمپرسورها و پمپ‌های صنعتی

اطلاعات سفارش

گزینه	کد این SKU	توضیحات
شماره قطعه قابل سفارش	330104-00-12-10-02-00	پراب مجاورتی 3300 XL با قطر ۸ میلی‌متر، رزوه M10 x 1، به‌همراه زره
A - گزینه طول بدون رزوه	00	طول بدون رزوه 0 mm (کاملاً رزوه‌شده)
B - گزینه طول کلی بدنه	12	طول کلی بدنه 120 mm
C - گزینه طول کلی	10	طول کلی 1.0 متر (3.3 فوت)
D - گزینه نوع کانکتور و کابل	02	کانکتور کواکسیال ClickLoc مینیاتوری، کابل استاندارد
E - گزینه تأییدیه سازمان	00	نیازی به تأییدیه نیست

مشخصات فنی

پارامتر	مقدار
سازنده	Bently Nevada (Baker Hughes)
مدل / شماره قطعه	330104-00-12-10-02-00
قطر نوک پروب	8.0 mm (0.31 in)
اندازه رزوه	M10 x 1
نوع رزوه	استاندارد متریک
ساختار زره	زره محافظ فولاد ضدزنگ (با پوشش FEP)
مقاومت DC اسمی پروب (R_PROBE)	7.59 ohms +/- 0.50 ohms (هادی مرکزی تا هادی بیرونی)
محدوده خطی	2.0 mm (80 mils)، با شروع از حدود 0.25 mm (10 mils) از هدف
ضریب مقیاس سیستم (SSF)	7.87 V/mm (200 mV/mil) هنگام پیکربندی در یک سیستم کامل 3300 XL
دمای کارکرد و نگهداری	-52 degC تا +177 degC (-62 degF تا +350 degF)
آب‌بندی فشار پروب	تا 7.0 bar (100 psi) فشار تفاضلی
سطوح آچار	سطوح آچار 8 mm
حداقل شعاع خم (کابل)	25.4 mm (1.0 in)
وزن	0.22 kg
ابعاد	150 mm x 150 mm x 30 mm (H x W x D)

راهنمای نصب

محدودیت‌های درگیری رزوه: برای رزوه‌های M10 x 1، اطمینان حاصل کنید عمق درگیری رزوه از 15 mm بیشتر نشود تا هنگام نصب گیرکردن ایجاد نشود.
مسیردهی کابل: هنگام مسیردهی، حداقل شعاع خم کابل کواکسیال، یعنی 25.4 mm (1.0 in)، را رعایت کنید تا از تضعیف سیگنال یا آسیب به هادی جلوگیری شود.
تنظیم فاصله: فاصله فیزیکی پروب را با استفاده از خروجی ولتاژ حسگر Proximitor کالیبره کنید. هدف اسمی کالیبراسیون معمولاً -10.0 Vdc است.
گشتاور نصب: برای بدنه پروب‌های M10 x 1، از حداکثر گشتاور نصب مجاز 7.3 N-m (65 in-lb) تجاوز نکنید.
ایمنی کانکتور: اطمینان حاصل کنید که کانکتورهای کواکسیال ClickLoc هنگام مونتاژ نهایی با دست کاملاً سفت شده باشند.

انطباق و گواهی‌ها

نشان CE: مطابق با دستورالعمل‌های قابل‌اعمال اتحادیه اروپا.
RoHS: مطابق با دستورالعمل 2011/65/EU درباره محدودیت مواد خطرناک.

FAQ

چه گزینه‌های پیکربندی، پروب 330104-00-12-10-02-00 را تعریف می‌کنند؟

این پیکربندی پروب دارای طول بدون رزوه ۰ میلی‌متر (گزینه 00)، طول بدنه ۱۲۰ میلی‌متر (گزینه 12)، طول کلی کابل ۱٫۰ متر (گزینه 10)، کابل استاندارد با کانکتور مینیاتوری ClickLoc (گزینه 02) و بدون تأییدیه‌های مناطق خطرناک (گزینه 00) است.

زره فولادی ضدزنگ در این مدل چه کاربردی دارد؟

زره فولادی ضدزنگ، کابل پروب را در برابر آسیب مکانیکی، تحت فشار قرار گرفتن و ساییدگی در محیط‌های صنعتی خشنِ دارای ماشین‌آلات دوار محافظت می‌کند.

آیا برای نصب این پروب 330104 به ابزارهای استاندارد نیاز است یا متریک؟

از آنجا که مدل 330104 دارای رزوه‌های متریک M10 × 1 است، برای نصب از ابزارهای متریک استاندارد، از جمله آچار ۸ میلی‌متری برای قسمت‌های تخت و مهره قفل M17، استفاده می‌شود.

آیا این پیکربندی برای محیط‌های خطرناک دارای گواهی ATEX یا IECEx است؟

خیر. این پیکربندی خاص دارای گزینه تأییدیه سازمانی 00 است که نشان می‌دهد گواهی‌های مناطق خطرناک موردنیاز نیستند یا شامل آن نمی‌شوند.
