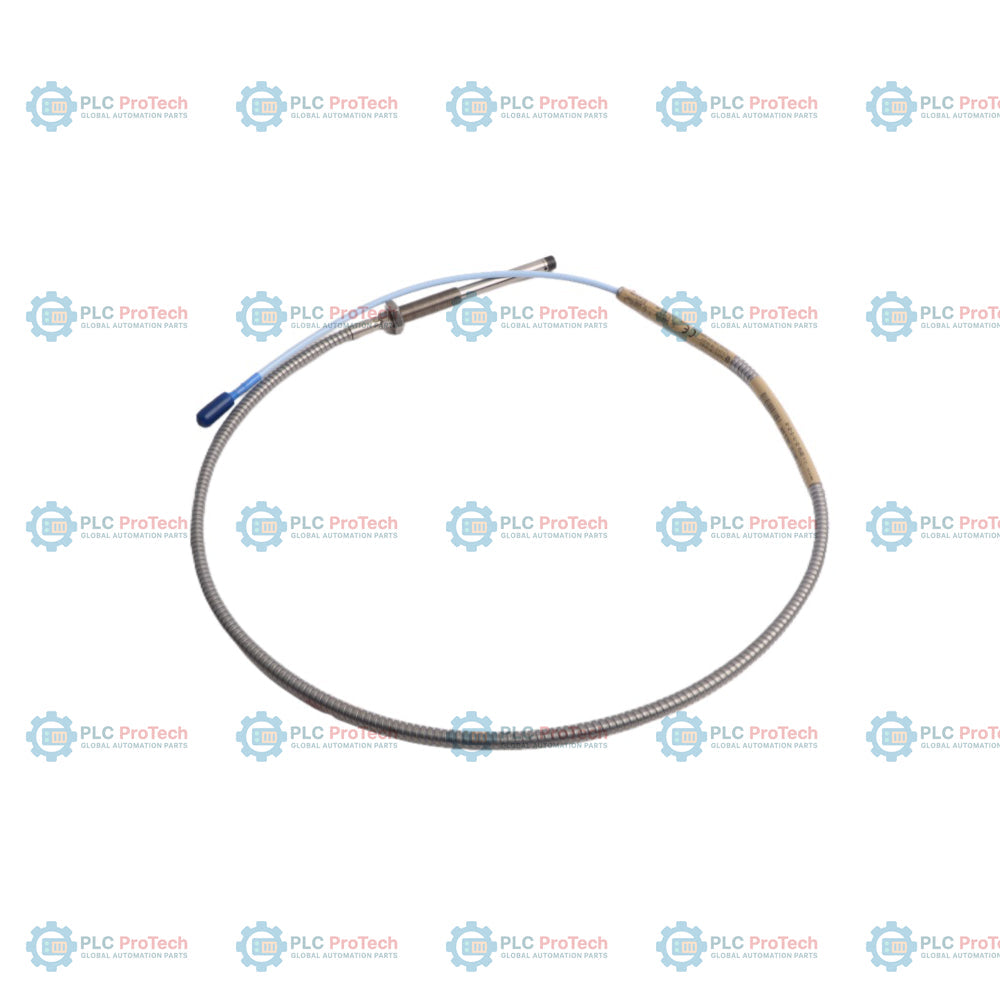

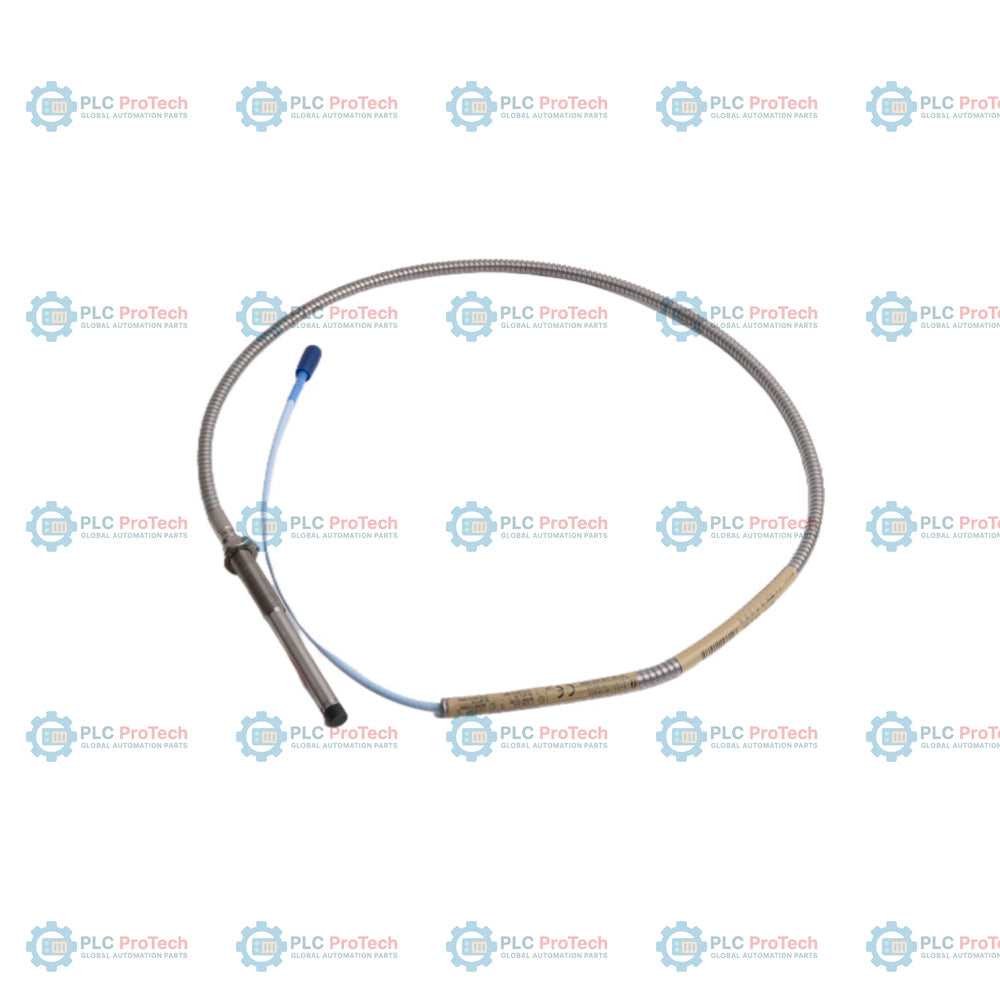

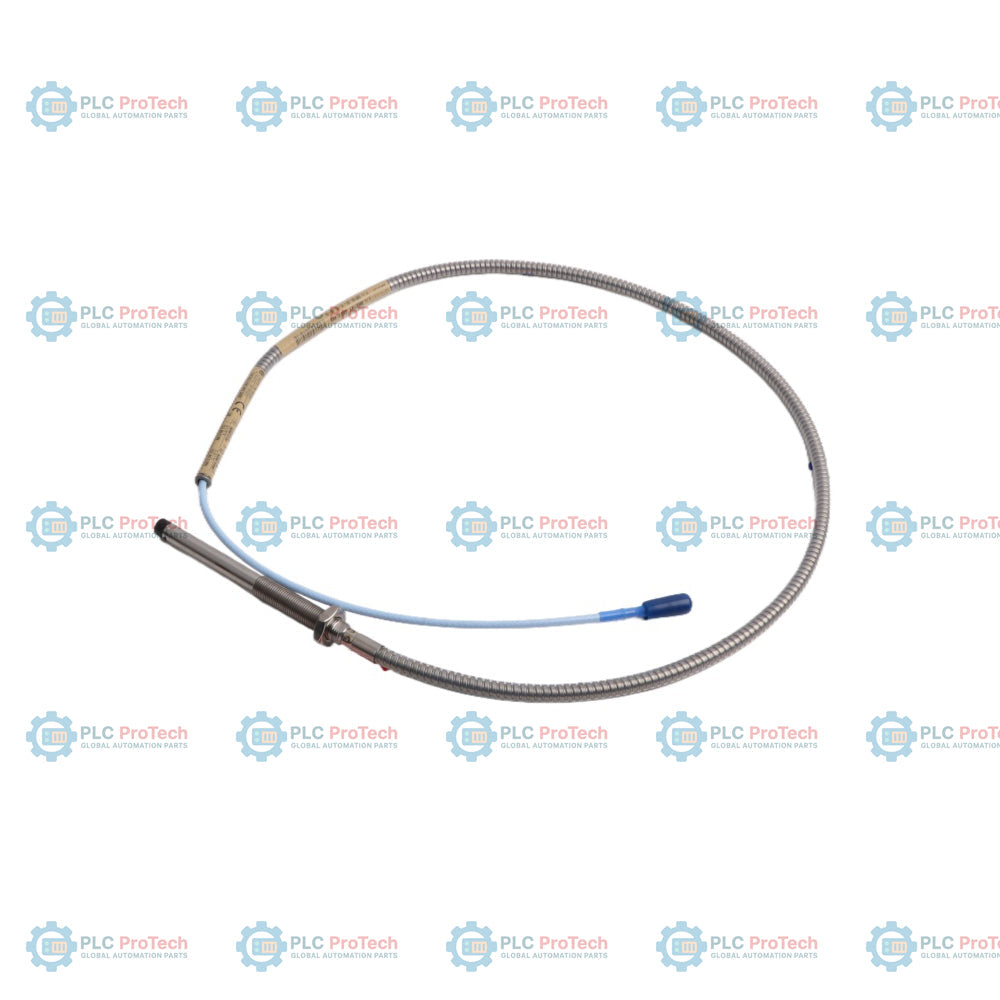

پروب مجاورتی زره‌دار 3300 XL مدل 330104-05-14-50-01-05 بنتلی نوادا

Q: مدل 330104-05-14-50-01-05 چه چیزی را نشان میدهد؟

این مدل نشاندهنده یک پروب مجاورتی 3300 XL با قطر ۸ میلیمتر، رزوه متریک M10 x 1، زره محافظ فولاد ضدزنگ، بخش بدون رزوه ۵۰ میلیمتری، طول بدنه ۱۴۰ میلیمتر، طول کلی کابل ۵٫۰ متر، کانکتور کواکسیال ClickLoc استاندارد با محافظ کانکتور و تأییدیههای CSA/ATEX/IECEx است.

Q: کدام حسگر Proximitor با این پروب مجاورتی ۵٫۰ متری سازگار است؟

این پروب طول کلی ۵٫۰ متر دارد و بهطور خاص برای اتصال مستقیم به حسگر Proximitor مدل 3300 XL پنجمتری طراحی شده است؛ بنابراین به کابل رابط نیازی ندارد.

Q: تفاوت بین پروبهای Bently Nevada 330103 و 330104 چیست؟

پروبهای سری 330103 بدون زره هستند، درحالیکه پروبهای سری 330104 دارای زره انعطافپذیر فولاد ضدزنگ هستند که از کابل تریاکسیال در برابر آسیبهای فیزیکی و مکانیکی در محیطهای نامساعد محافظت میکند.

SKU 330104-05-14-50-01-05

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330104-05-14-50-01-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب مجاورت ۸ میلی‌متری 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 420g
ابعاد: ۲۵۰ میلی‌متر x ۲۵۰ میلی‌متر x ۴۵ میلی‌متر (ارتفاع x عرض x عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

330104-05-14-50-01-05: پروب مجاورتی 3300 XL 8 میلی‌متری با رزوه متریک M10 x 1، زره محافظ فولاد زنگ‌نزن، طول بدون رزوه ۵۰ میلی‌متر، طول کلی بدنه ۱۴۰ میلی‌متر، طول کل کابل ۵٫۰ متر، کانکتور ClickLoc با محافظ کانکتور و تأییدیه‌های CSA/ATEX/IECEx.

این پیکربندی شامل زره استاندارد انعطاف‌پذیر از جنس فولاد زنگ‌نزن AISI 302 یا 304 با روکش بیرونی FEP است که از کابل تری‌اکسیال ۷۵ اهم در برابر سایش فیزیکی و تنش مکانیکی در محیط‌های صنعتی دشوار محافظت می‌کند. برخلاف مدل‌های بدون زره یا انواع دارای کابل کوتاه، این پروب ۵٫۰ متری به‌طور ویژه برای کار در پیکربندی‌های فیزیکی مطابق با حسگرهای Proximitor پنج‌متری طراحی شده است و به کابل‌های رابط جداگانه نیاز ندارد؛ در نتیجه نقاط اتصال در زنجیره اندازه‌گیری کاهش می‌یابد.

ویژگی‌ها

پیکربندی رزوه متریک M10 x 1 با طول بدنه ۱۴۰ میلی‌متر و بخش بدون رزوه ۵۰ میلی‌متری.
زره محافظ یکپارچه از جنس فولاد زنگ‌نزن که کابل تری‌اکسیال ۷۵ اهم را در برابر فرسایش فیزیکی محافظت می‌کند.
طول کل سیستم ۵٫۰ متر، که به‌طور ویژه برای اتصال مستقیم به حسگرهای Proximitor پنج‌متری طراحی شده است.
کانکتور کواکسیال کوچک ClickLoc با روکش طلا و محافظ یکپارچه کانکتور.
تأییدیه‌های مناطق خطرناک، از جمله CSA، ATEX و IECEx، برای نصب‌های ذاتاً ایمن.
نوک پروب قالب‌گیری‌شده از پلی‌فنیلن سولفید (PPS) با مقاومت شیمیایی و محیطی.

کاربردها

اندازه‌گیری ارتعاش شفت و موقعیت محوری در ماشین‌آلات دوار پُرسرعت.
سیستم‌های حفاظت از ماشین‌آلات صنعتی برای توربین‌های بخار، توربین‌های گاز، کمپرسورها و پمپ‌ها.
پایش ماشین‌آلات در مناطق خطرناک پالایشگاه‌های نفت و گاز، کارخانه‌های پتروشیمی و تأسیسات تولید برق.
تشخیص سرعت بیش از حد و پایش انبساط محفظه توربین صنعتی.

اطلاعات سفارش

گزینه / بخش	کد این SKU	توضیحات
مدل پایه	330104	پروب مجاورتی 3300 XL 8 میلی‌متری، رزوه M10 x 1، با زره
گزینه A: گزینه طول بدون رزوه	05	طول بدون رزوه ۵۰ میلی‌متر
گزینه B: طول کلی بدنه	14	طول کلی بدنه ۱۴۰ میلی‌متر
گزینه C: طول کلی	50	طول کلی ۵٫۰ متر (۱۶٫۴ فوت) (برای Proximitor پنج‌متری)
D: گزینه نوع کانکتور و کابل	01	کانکتور کواکسیال مینیاتوری ClickLoc با محافظ کانکتور، کابل استاندارد
E: گزینه تأییدیه سازمان	05	تأییدیه‌های CSA، ATEX و IECEx (ذاتاً ایمن / غیرآتش‌زا)

مشخصات فنی

پارامتر	مقدار مشخصه
تولیدکننده	Bently Nevada (Baker Hughes)
شماره مدل	330104-05-14-50-01-05
نوع مبدل	پراب مجاورتی جریان گردابی
قطر نوک پراب	8.0 mm (0.31 in)
مشخصات رزوه	رزوه متریک M10 x 1
طول بدون رزوه	50 mm
طول کلی محفظه	140 mm
طول کل پراب	5.0 متر (16.4 فوت)
زره کابل	AISI 302 یا 304 SST انعطاف‌پذیر با روکش بیرونی FEP
نوع کانکتور	کانکتور کواکسیال مینیاتوری ClickLoc با محافظ کانکتور
جنس نوک پراب	پلی‌فنیلن سولفید (PPS)
جنس محفظه پراب	فولاد ضدزنگ AISI 303 یا 304 (SST)
دمای کاری	-52 تا +177 degC (-62 تا +350 Fahrenheit)
رده‌بندی فشار پراب	طراحی‌شده برای آب‌بندی فشار تفاضلی تا 7.0 bar (100 psi) بین نوک و محفظه
استحکام کششی	330 N (75 lbf) حداکثر بین محفظه پراب و لید پراب
حداقل شعاع خم کابل	25.4 mm (1.0 in)
مقاومت DC اسمی	8.73 +/- 0.50 ohms (بین هادی مرکزی و هادی بیرونی برای طول 5.0 m)
ابعاد	250 mm x 250 mm x 45 mm (ارتفاع x عرض x عمق)
وزن	0.42 kg

دستورالعمل‌های نصب

برای نصب‌های ذاتاً ایمن (ia)، مطابق نقشه Bently Nevada شماره 141092، یا برای محیط‌های غیرآتش‌زا (nA/ec)، مطابق نقشه شماره 140979 نصب کنید.
هنگام نصب محفظه پراب در براکت یا محفظه، از حداکثر گشتاور 22.6 N-m (200 in-lb) استفاده کنید (برای سه رزوه اول، آن را به 7.5 N-m / 66 in-lb کاهش دهید).
اطمینان حاصل کنید که حداقل شعاع خم کابل، یعنی 25.4 mm (1.0 in)، هنگام مسیردهی حفظ شود.
هنگام نصب محفظه پراب M10 x 1، از درگیری بیش از 15 mm رزوه جلوگیری کنید.
کانکتور کواکسیال مینیاتوری ClickLoc را با دست محکم کنید؛ محافظ یکپارچه کانکتور از جداشدن مکانیکی و نفوذ رطوبت جلوگیری می‌کند.

انطباق و گواهی‌ها

تأییدیه‌های CSA، ATEX و IECEx (Ex ia IIC T5...T1 Ga، Ex nA IIC T5...T1 Gc، Ex ec IIC T5...T1 Gc)
مطابق با الزامات RoHS (2011/65/EU)
مطابق با الزامات CE (دستورالعمل EMC 2014/30/EU)
ایمنی عملکردی: SIL 2 (HFT = 0)، SIL 3 (HFT = 1) در صورت استفاده به‌عنوان بخشی از یک سیستم کامل 3300 XL دارای گواهی است

FAQ

مدل 330104-05-14-50-01-05 چه چیزی را نشان می‌دهد؟

این مدل نشان‌دهنده یک پروب مجاورتی 3300 XL با قطر ۸ میلی‌متر، رزوه متریک M10 x 1، زره محافظ فولاد ضدزنگ، بخش بدون رزوه ۵۰ میلی‌متری، طول بدنه ۱۴۰ میلی‌متر، طول کلی کابل ۵٫۰ متر، کانکتور کواکسیال ClickLoc استاندارد با محافظ کانکتور و تأییدیه‌های CSA/ATEX/IECEx است.

کدام حسگر Proximitor با این پروب مجاورتی ۵٫۰ متری سازگار است؟

این پروب طول کلی ۵٫۰ متر دارد و به‌طور خاص برای اتصال مستقیم به حسگر Proximitor مدل 3300 XL پنج‌متری طراحی شده است؛ بنابراین به کابل رابط نیازی ندارد.

هدف از گزینه کانکتور 01 در این پروب چیست؟

گزینه کانکتور 01 یک کانکتور کواکسیال ClickLoc مینیاتوری با محافظ کانکتور یکپارچه را مشخص می‌کند که از اتصال در برابر آلاینده‌های محیطی و آسیب فیزیکی محافظت می‌کند.

تفاوت بین پروب‌های Bently Nevada 330103 و 330104 چیست؟

پروب‌های سری 330103 بدون زره هستند، درحالی‌که پروب‌های سری 330104 دارای زره انعطاف‌پذیر فولاد ضدزنگ هستند که از کابل تری‌اکسیال در برابر آسیب‌های فیزیکی و مکانیکی در محیط‌های نامساعد محافظت می‌کند.
