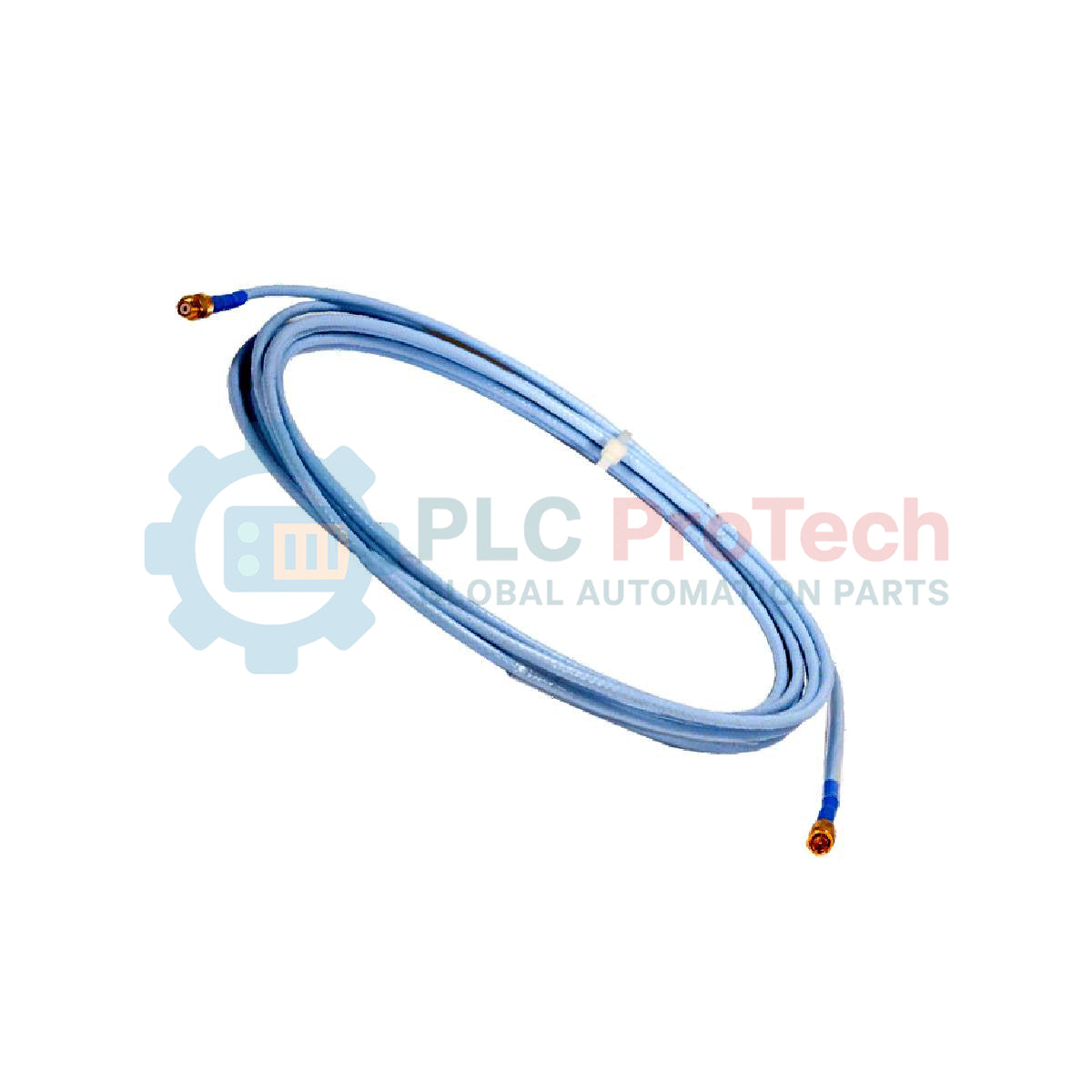

Bently Nevada 330130-080-12-CN کابل رابط سری 3300 XL

توضیحات

Bently Nevada 330130-080-12-CN که به‌عنوان یک پیوند انتقال فرکانس‌بالا و حیاتی در سیستم‌های ترانسدیوسر مجاورتی عمل می‌کند، سیگنال‌های دقیق جابه‌جایی جریان گردابی را بدون ناهماهنگی امپدانس از پراب به حسگر پروکسیمیتور منتقل می‌کند. این کابل سنگین‌کار برای سیستم ترانسدیوسر مجاورتی 3300 XL با قطر ۸ میلی‌متر مهندسی شده و در محیط‌های ماشین‌آلات با ارتعاش بالا، حفاظت مکانیکی استثنایی و پایداری الکتریکی فراهم می‌کند. این کابل ۸٫۰ متری کواکسیال با بهره‌گیری از فناوری FluidLoc در کنار محافظ‌های یکپارچه رابط، از نفوذ رطوبت و انتقال تدریجی روغن جلوگیری می‌کند تا حفاظت بی‌وقفه از ماشین‌آلات و اندازه‌گیری دقیق رانش، ارتعاش شعاعی و سرعت تضمین شود.

ویژگی‌های کلیدی

• طراحی کواکسیال FluidLoc: ساختار ثبت‌شده مانع نفوذ تدریجی روغن، آب یا سیالات فرایندی از درون کابل می‌شود.
• محافظ‌های رابط (گزینه ۱۲): روکش‌های محافظِ ازپیش‌نصب‌شده، رابط‌های کواکسیال ظریف را از آلودگی محیطی و تنش فیزیکی محافظت می‌کنند.
• تطبیق امپدانس: امپدانس دقیق ۷۵ اهم سیستم را حفظ می‌کند تا بازتاب سیگنال و اتلاف خط انتقال حذف شود.
• روکش بیرونی فلوروپلیمری مقاوم: مقاومت عالی در برابر مواد شیمیایی خورنده، حلال‌های نفتی و سایش مکانیکی فراهم می‌کند.

کاربردها

• پایش ارتعاش محور توربین‌های بخار، گاز و برق‌آبی.
• ردیابی موقعیت رانش محوری کمپرسورهای گریز از مرکز پرسرعت.
• هم‌راستاسازی محور و عیب‌یابی سلامت یاتاقان پمپ‌های تغذیه بویلر.
• محورهای حیاتی محرک فن برج‌های خنک‌کننده در کارخانه‌های پتروشیمی.

مشخصات فنی

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

کابل رابط 330130-080-12-CN با طول ۸.۰ متر به‌طور ویژه برای جفت‌شدن با یک پروب مجاورت ۱.۰ متری پیکربندی شده است تا طول فیزیکی و الکتریکی دقیق ۹.۰ متری سیستم موردنیاز Proximitor Sensorهای استاندارد ۹ متری 3300 XL را فراهم کند. استفاده از این کابل با پروب ۰.۵ متری یا ترکیب آن با حسگرهای کالیبره‌شده ۵ متری باعث غیرخطی‌شدن شدید اندازه‌گیری و خطاهای ضریب مقیاس خواهد شد.

خطاهای کاربردی و نکات مهندسی

هنگام عبور دادن کابل از داخل لوله، شعاع خم حداقل ۲۵.۴ میلی‌متر (۱.۰ اینچ) را در مسیرهای استاندارد، یا ۷۶.۲ میلی‌متر (۳.۰ اینچ) را تحت کشش زیاد رعایت کنید و از آن کمتر نشود. فناوری FluidLoc از مهاجرت سیال از میان شکاف‌های داخلی شیلد جلوگیری می‌کند، اما اگر کابل برای مدت طولانی در حلال‌های شیمیایی غلیظ و ناسازگار غوطه‌ور باشد، از تخریب روکش بیرونی محافظت نمی‌کند.

نکات راه‌اندازی و سیم‌کشی

همیشه پیش از اتصال کانکتورها، سطوح جفت‌شونده کواکسیال را با حلالی بدون باقی‌مانده تمیز کنید. محافظ‌های کانکتور باید نصب و در جای خود قفل شوند تا آب‌بندی کامل محیطی ایجاد شود. مطمئن شوید هر مقدار اضافی کابل به‌صورت آزاد حلقه شده و با بست‌های غیرمحدودکننده کابل محکم شده باشد تا از فرسایش مکانیکی و تضعیف سیگنال فرکانس‌بالا ناشی از چین‌خوردگی‌های تیز جلوگیری شود.

راهنمای نصب

1. 1 بررسی کنید که طول ترکیبی پروب انتخابی شما و این کابل رابط ۸.۰ متری با مشخصات کالیبراسیون روی Proximitor Sensor مطابقت داشته باشد (معمولاً مجموعاً ۹.۰ متر).
2. 2 کانکتورهای کواکسیال را محکم به یکدیگر وصل کنید و مطمئن شوید که در جای خود صدای کلیک می‌دهند. از انبردست یا نیروی بیش‌ازحد استفاده نکنید؛ زیرا ممکن است پین مرکزی تغییر شکل دهد.
3. 3 محافظ‌های یکپارچه کانکتور را روی محل اتصال بلغزانید و آن‌ها را آب‌بندی کنید تا رابط‌ها در برابر روغن‌های برش، آب و ذرات زائد محافظت شوند.
4. 4 کابل را با استفاده از گیره‌های نصب عایق‌دار یا لوله‌های انعطاف‌پذیر محکم کنید تا از شلاق‌زدن کابل یا ساییده‌شدن آن به سازه‌های ماشین‌آلات لرزان جلوگیری شود.
