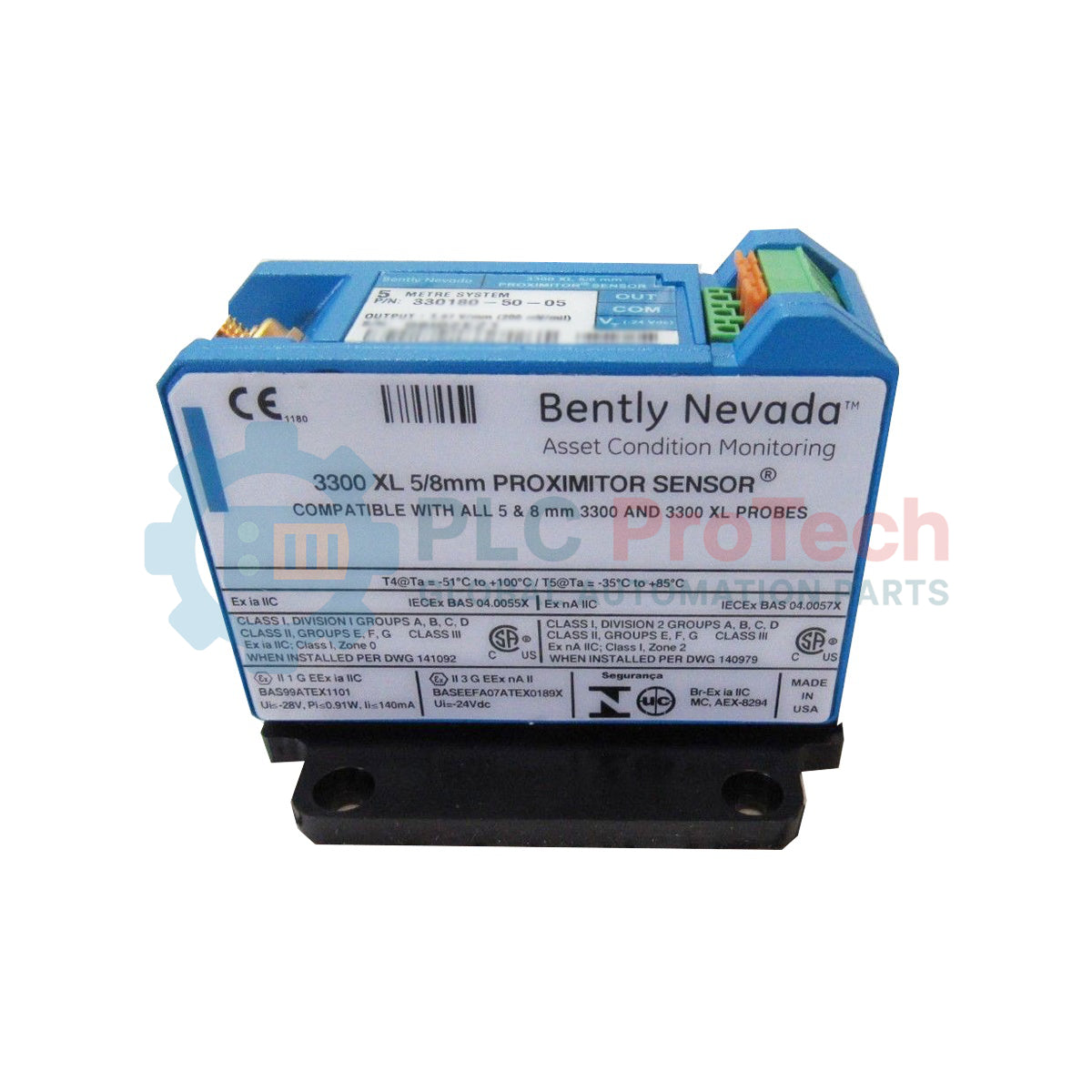

حسگر پروکسیمیتور Bently Nevada 330180-X1-CN MOD: 143416-34 3300 XL

نمای کلی محصول

330180-X1-CN (MOD: 143416-34) یک واحد پردازش سیگنال با عملکرد بالا و یکی از اجزای اصلی سری Bently Nevada 3300 XL است. این 330180-X1-CN سنسور Proximitor اندازه‌گیری‌های تخصصی و بدون تماسِ ارتعاش شفت، موقعیت شعاعی و جابه‌جایی محوری را فراهم می‌کند. این محصول به‌طور خاص تحت شناسه 143416-34 برای نیازهای صنعتی سفارشی اصلاح شده و به‌طور گسترده در توربین‌های گازی، کمپرسورهای گریز از مرکز پرسرعت و واحدهای تولید برق به کار می‌رود. در صنایع سنگینی مانند پالایش نفت و معدن، که توقف ماشین‌آلات می‌تواند ساعتی میلیون‌ها دلار هزینه داشته باشد، این سنسور به‌عنوان یک سامانه هشدار زودهنگام حیاتی عمل می‌کند. این سنسور با تبدیل سیگنال‌های پروب جریان گردابی به خروجی‌های ولتاژ دقیق، به سیستم‌های DCS و TSI امکان می‌دهد پیش از وقوع خرابی فاجعه‌بار، فرسودگی یاتاقان و ناپایداری روتور را تشخیص دهند و در نتیجه، بیشترین آماده‌به‌کاری تجهیزات و ایمنی کارکنان را تضمین کنند.

شرح پسوندها

پیکربندی الفبایی-عددی 330180-X1-CN MOD: 143416-34 مشخصات فنی زیر را نشان می‌دهد:

• 330180: مدل پایه سری سنسورهای Proximitor مدل 3300 XL.

• X1 (نصب/طول): گزینه استاندارد نصب روی ریل DIN برای نصب سریع و ایمن درون تابلوهای کنترل صنعتی.

• CN (تأییدیه نهادها): دارای گواهی سه‌گانه برای محیط‌های خطرناک، شامل نشان‌های ATEX، IECEx و نشان الزامی NEPSI چین، و تضمین‌کننده انطباق برای پروژه‌های بین‌المللی و سرزمین اصلی چین.

• MOD: 143416-34: یک اصلاح کارخانه‌ای خاص. اصلاح 143416-34 معمولاً به مقیاس‌بندی الکتریکی سفارشی یا تغییرات ویژه محفظه برای سازگاری با رابط‌های منحصربه‌فرد ماشین‌آلات یا سیستم‌های قدیمی اشاره دارد.

مشخصات فنی

پرسش‌های متداول فنی

اصلاح 143416-34 نشان‌دهنده چیست؟

کدهای «MOD» کارخانه‌ای مانند 143416-34 نشان می‌دهند که مدار داخلی یا محفظه فیزیکی نسبت به پیکربندی استاندارد 330180 تغییر داده شده است. این اصلاحات معمولاً برای نیازهای خاص توربین‌های OEM یا تطبیق با امپدانس غیر استاندارد پروب درخواست می‌شوند.

آیا نشان NEPSI برای نصب من الزامی است؟

اگر پروژه شما در جمهوری خلق چین و در یک منطقه خطرناک قرار دارد، تأییدیه -CN (NEPSI) در کنار استانداردهای جهانی ATEX/IECEx، برای ایمنی الکتریکی و انطباق با الزامات بیمه، یک الزام قانونی است.

آیا این ماژول شامل پروب مجاورتی است؟

خیر. 330180-X1-CN فقط Proximitor پردازش‌کننده سیگنال است. برای تشکیل یک حلقه اندازه‌گیری کامل، باید از یک پروب 3300 XL و یک کابل رابط نیز استفاده کنید که با همان طول سیستم فاصله‌گذاری و کالیبره شده باشد.

راهنمای مهندسی و نصب

کالیبراسیون ولتاژ فاصله

هنگام راه‌اندازی، زمانی که شفت متوقف است، باید فاصله پروب مجاورتی تنظیم شود. یک مولتی‌متر دیجیتال را به ترمینال‌های «Prox» و «Com» روی 330180-X1-CN متصل کنید. برای یک سیستم استاندارد 3300 XL با قطر 8 mm، ولتاژ معمول فاصله برابر با -10.0 VDC است. فاصله پروب را تا رسیدن به این ولتاژ تنظیم کنید تا سنسور در مرکز محدوده خطی خود قرار گیرد و ردیابی بهینه ارتعاش انجام شود.

کابل‌کشی و شیلدینگ EMI

از آنجا که این واحد روی ریل DIN نصب می‌شود (گزینه X1)، اطمینان حاصل کنید که خود ریل به‌درستی به زمین تجهیزات متصل شده باشد. کابل‌های میدانی پروب باید از نوع زوج به‌هم‌تابیده شیلددار باشند. برای جلوگیری از ایجاد حلقه‌های زمین، شیلد باید فقط در سمت Proximitor (یا رک مانیتور) به زمین متصل شود. در محیط‌های دارای ارتعاش شدید، برای جلوگیری از شل‌شدن کابل در طول زمان، روی اتصالات کواکسیال از محافظ کانکتور استفاده کنید.

یکپارچگی محیط خطرناک

از آنجا که این واحد دارای تأییدیه‌های -CN (NEPSI) و ATEX است، هرگونه نصب در منطقه Class 1 Division 1 یا Zone 0/1 باید از موانع زنر یا ایزولاتورهای گالوانیکی مناسب بین Proximitor و سیستم مانیتورینگ استفاده کند. اطمینان حاصل کنید که همه گلندهای کابل و آب‌بندها با الزامات ضدانفجار محلی مشخص‌شده در گواهی ایمنی پروژه مطابقت داشته باشند.
