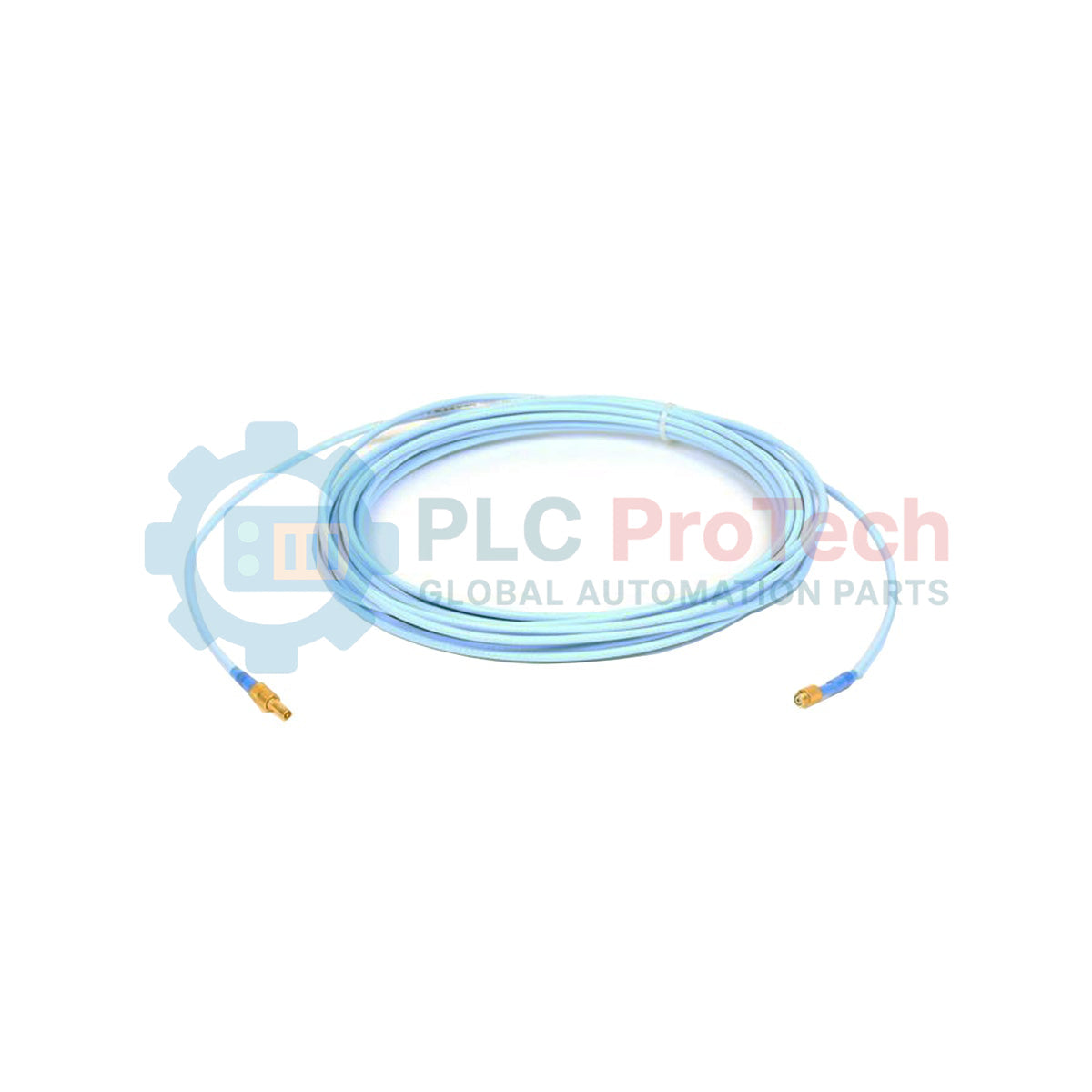

کابل رابط افزایشی Bently Nevada مدل 330190-040-00-00، سری 3300 XL، محدوده دمایی گسترده (ETR)

Q: آیا این نسخه از کابل رابط بنتلی نوادا دارای آرمور است؟

خیر. گزینه کابل «00» مشخصشده در شماره قطعه نشان میدهد که این کابل کواکسیال استاندارد و بدون آرمور است.

Q: آیا تأییدیههای سازمانی همراه مدل 330190-040-00-00 ارائه میشوند؟

این پیکربندی خاص (گزینه تأییدیه سازمانی «00») برای نصبهایی طراحی شده است که در آنها تأییدیههای رسمی سازمانی موردنیاز نیستند.

Q: آیا میتوان از این کابل ETR در محیطهای با لرزش زیاد استفاده کرد؟

بله. مجموعه کواکسیال اصلی کابل بهگونهای بهینهسازی شده است که حتی در سامانههای ماشینآلات دوار با لرزش زیاد، امپدانس و ظرفیت خازنی الکتریکی ثابتی ارائه دهد.

SKU 330190-040-00-00

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330190-040-00-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: کابل‌های حسگر مجاورتی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 320g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

Bently Nevada 330190-040-00-00 به‌عنوان پیوندی با یکپارچگی بالا در سامانه‌های حفاظت از ماشین‌آلات حیاتی، انتقال دقیق سیگنال بین پروب‌های مجاورت و تجهیزات الکترونیکی انتقال سنسور را فراهم می‌کند. این کابل رابط سری 3300 XL با محدوده دمایی گسترده (ETR) برای حفظ یکپارچگی سیگنال و امپدانس دقیق کواکسیال در چرخه‌های حرارتی شدید صنعتی طراحی شده است. این کابل با تحمل محیط‌های سخت بدون افت عملکرد، بازخورد پیوسته ارتعاش، موقعیت و سرعت را برای ماشین‌آلات دوار سنگین تضمین می‌کند.

ویژگی‌ها

قابلیت کار در دمای گسترده: با استفاده از مواد پیشرفته طراحی شده است تا در برابر دماهای بسیار بالا و پایین در محیط‌های صنعتی مقاومت کند.
طول کالیبره‌شده: طول دقیق ۴٫۰ متر برای انطباق با معیارهای کالیبراسیون الکتریکی سیستم مبدل.
محافظت عالی: محافظ بافته‌شده با چگالی بالا از تداخل الکترواستاتیکی و الکترومغناطیسی در محیط‌های پرنویز جلوگیری می‌کند.
طراحی کواکسیال مقاوم: برای حفظ دقیق ویژگی‌های ظرفیت خازنی و مقاومت الکتریکی در شرایط ارتعاش مداوم ماشین‌آلات ساخته شده است.

کاربردها

پایش ارتعاش شفت و موقعیت نیروی محوری توربین‌های بخار و گاز.
عیب‌یابی کمپرسورها و منبسط‌کننده‌های هیدروکربنی پرفشار.
پایش استاتور ژنراتور و محفظه یاتاقان در نیروگاه‌ها.
پمپ‌های آب حیاتی، فن‌های مکنده و برج‌های خنک‌کننده در نیروگاه‌ها و کارخانه‌های فرآوری.

جدول مشخصات فنی

پارامتر	مقدار مشخصات
تولیدکننده	Bently Nevada
شماره مدل	330190-040-00-00
سری محصول	3300 XL با محدوده دمایی گسترده (ETR)
طول کابل	۴٫۰ متر (۱۳٫۱ فوت)
گزینه زره	۰۰ - مورد نیاز نیست (کابل کواکسیال استاندارد بدون زره)
گزینه تأییدیه سازمان	۰۰ - مورد نیاز نیست
کشور مبدأ	ایالات متحده (USA)
وزن حمل‌ونقل	۱٫۵ کیلوگرم

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

این کابل کاملاً با سیستم‌های استاندارد پرُب مجاورت Bently Nevada 3300 XL 8mm سازگار است. ترکیب اجزای ETR با اجزای سیستم با دمای استاندارد از نظر الکترونیکی کاملاً پشتیبانی می‌شود، هرچند حداکثر آستانه دمای کل سیستم به عنصری با پایین‌ترین درجه‌بندی محدود خواهد شد.

خطاهای رایج کاربردی و نکات مهندسی

اگرچه کابل‌های ETR برای گستره دمایی وسیعی طراحی شده‌اند، اطمینان حاصل کنید حداقل شعاع خمش 25.4 mm (1.0 inch) به‌طور دقیق رعایت شود. نقض این شعاع می‌تواند باعث تغییرشکل‌های موضعی در هادی کواکسیال داخلی شود، امپدانس کابل را تغییر دهد و موجب رانش سیگنال اندازه‌گیری یا خطاهای کالیبراسیون شود.

نکات راه‌اندازی و سیم‌کشی

هنگام عبور دادن کابل از لوله یا سینی‌های باز، همیشه از کانکتورهای کواکسیال مینیاتوری محافظت کنید. برای جلوگیری از نفوذ آلودگی، آب یا روغن به لایه دی‌الکتریک، پیش از تکمیل ترمینیشن نهایی از درپوش‌های کششی پلاستیکی یا محافظ‌های کانکتور استفاده کنید.

راهنمای نصب

هشدار حیاتی

پیش از قطع یا تعویض هر کابل حسگر مجاورت، مطمئن شوید سیستم حفاظت ماشین در حالت بای‌پس یا خاموش قرار دارد تا از صدور فرمان‌های ناخواسته برای توقف ماشین جلوگیری شود. پیش از کار با رابط‌های الکتریکی، اطمینان حاصل کنید که برق همه تجهیزات میدانی قطع شده است.

1

کابل را با دقت از داخل لوله محافظ عبور دهید تا از آن در برابر ساییدگی مکانیکی پویا و آلودگی محیطی محافظت شود.

2

سرهای کواکسیال مینیاتوری را محکم متصل کنید. کانکتورها را با دست سفت کنید، سپس با استفاده از آچارهای مناسب کانکتور، یک‌چهارم دور نهایی بچرخانید تا در جای خود قفل شوند. بیش از حد سفت نکنید.

3

برای جلوگیری از تخریب اتصال بر اثر روغن، گریس و رطوبت فرایندی، دور محل اتصال جفت‌شده نوار سیلیکونی خودچسب یا روکش‌های مخصوص کانکتور بپیچید.

FAQ

طول فیزیکی کابل 330190-040-00-00 چقدر است؟

طول فیزیکی این کابل رابط دقیقاً 4.0 متر است که تقریباً معادل 13.1 فوت است.

آیا این نسخه از کابل رابط بنتلی نوادا دارای آرمور است؟

خیر. گزینه کابل «00» مشخص‌شده در شماره قطعه نشان می‌دهد که این کابل کواکسیال استاندارد و بدون آرمور است.

آیا تأییدیه‌های سازمانی همراه مدل 330190-040-00-00 ارائه می‌شوند؟

این پیکربندی خاص (گزینه تأییدیه سازمانی «00») برای نصب‌هایی طراحی شده است که در آن‌ها تأییدیه‌های رسمی سازمانی موردنیاز نیستند.

آیا می‌توان از این کابل ETR در محیط‌های با لرزش زیاد استفاده کرد؟

بله. مجموعه کواکسیال اصلی کابل به‌گونه‌ای بهینه‌سازی شده است که حتی در سامانه‌های ماشین‌آلات دوار با لرزش زیاد، امپدانس و ظرفیت خازنی الکتریکی ثابتی ارائه دهد.
