مانیتور پروکسیمیتور Bently Nevada 3500/40M-01-00

مروری بر محصول

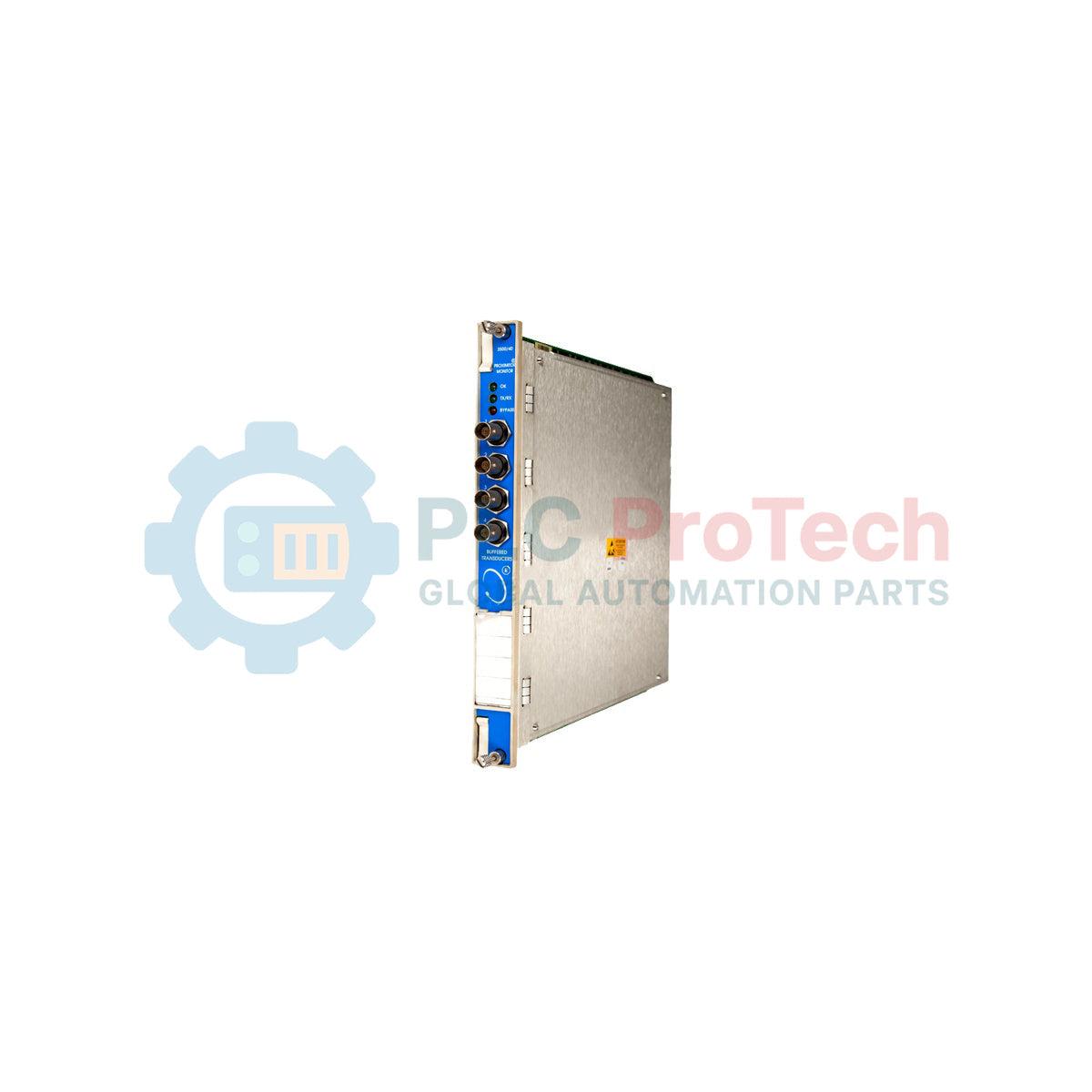

Bently Nevada 3500/40M-01-00 یک مانیتور پروکسیمیتور چهارکاناله است که برای سیستم حفاظت از ماشین‌آلات 3500 طراحی شده است. وظیفه اصلی آن پردازش سیگنال‌های ترانسدیوسرهای مجاورتی و فراهم‌کردن حفاظت پیوسته و بلادرنگ از ماشین‌آلات است. این دستگاه به‌طور خاص ارتعاش شعاعی، خروج از مرکز شفت و موقعیت نیروی محوری را اندازه‌گیری می‌کند. مانیتور با مقایسه این سیگنال‌های پردازش‌شده با نقاط تنظیم هشدار قابل برنامه‌ریزی توسط کاربر، می‌تواند اعتبار حفاظت از ماشین‌آلات را فعال کند و در صورت عبور مقادیر از آستانه‌های بحرانی، خاموشی اضطراری را آغاز کند.

این نسخه «M» (مانیتور پروکسیمیتور) بخشی از سری 3500/40 است و با نوع ماژول I/O 01 پیکربندی شده است که نشان‌دهنده ترمینال‌های داخلی است. این طراحی برای استفاده در نصب‌های پرتراکم در نظر گرفته شده است؛ جایی که سیم‌کشی فیلد مستقیماً به بک‌پلین رک 3500 متصل می‌شود. این ماژول یک اسلات در رک 3500 اشغال می‌کند و برای تشخیص پیشرفته و جمع‌آوری داده‌ها با رابط داده‌های گذرای 3500/22M (TDI) ارتباط برقرار می‌کند.

پیکربندی فنی

اطلاعات سفارش

هنگام تهیه قطعات سری 3500، ترکیب مانیتور اصلی و ماژول I/O اهمیت زیادی دارد. مدل 3500/40M-01-00 شامل موارد زیر است:

پیکربندی سخت‌افزار و سیم‌کشی

ماژول I/O نوع 01 دارای ترمینال‌های داخلی است. سیم‌کشی فیلد از حسگرهای Proximitor به بلوک‌های ترمینال 10 پین روی ماژول I/O در قسمت پشتی رک متصل می‌شود.

معماری سیم‌کشی:

• ترمینال‌های A-B-C: برای اتصالات توان (-24Vdc)، سیگنال (SIG) و مشترک (COM) هر یک از چهار کانال استفاده می‌شوند.

• شیلدینگ: شیلدهای کابل‌های فیلد باید در رک 3500 ترمینال شوند تا حفاظت در برابر EMI/RFI تضمین شود.

• خروجی‌های رکوردر: برای هر کانال، خروجی‌های متناسب 4 تا 20 میلی‌آمپر DC روی ماژول I/O برای اتصال به سیستم‌های DCS یا PLC خارجی در دسترس هستند.

راهنمای مهندسی و نصب

اقدامات احتیاطی ترمینال داخلی:

گزینه «01» از ترمینال‌های داخلی استفاده می‌کند؛ یعنی سیم‌کشی میدانی مستقیماً به ماژول I/O متصل می‌شود. برخلاف بلوک‌های ترمینال خارجی (ET)، این گزینه امکان جداسازی به سبک «marshalling» بین رک و میدان را فراهم نمی‌کند. اطمینان حاصل کنید که در کابینت، برای خارج کردن رک هنگام تعمیر و نگهداری، طول آزاد کافی کابل وجود داشته باشد.

پیکربندی کانال:

کانال‌ها به‌صورت جفتی پیکربندی می‌شوند (1 و 2، 3 و 4). هر جفت را می‌توان برای انواع اندازه‌گیری متفاوت تنظیم کرد (برای مثال، کانال‌های 1 و 2 برای ارتعاش شعاعی و کانال‌های 3 و 4 برای رانش محوری). پیکربندی باید از طریق نرم‌افزار 3500 Rack Configuration انجام شود.

برق و ارت:

برای حفظ یکپارچگی سیگنال، سیستم 3500 باید به یک ارت اختصاصی تجهیزات متصل باشد. از اشتراک‌گذاری مسیرهای ارت با ماشین‌آلات ولتاژبالا یا VFDها خودداری کنید. مانیتور Proximitor برق خود را از منبع تغذیه 3500/15 دریافت می‌کند؛ هنگام افزودن ماژول‌های 3500/40M اضافی، مطمئن شوید ظرفیت برق رک بیش از حد مجاز نشود.

تعویض در حالت روشن:

ماژول 3500/40M در بیشتر شرایط «hot-swappable» است. بااین‌حال، خارج کردن ماژول باعث ایجاد وضعیت «Not OK» برای هر چهار کانال می‌شود و اگر منطق سیستم برای رأی‌گیری «OR» تنظیم شده باشد، ممکن است تریپ رله را فعال کند. پیش از خارج کردن سخت‌افزار، همیشه لوپ‌های حفاظتی مرتبط را در حالت bypass یا تعمیر و نگهداری قرار دهید.

سؤالات متداول

سؤال: تفاوت بین 3500/40M و 3500/42M چیست؟

پاسخ: 3500/40M یک مانیتور اختصاصی Proximitor است. 3500/42M یک مانیتور «Proximitor/Seismic» است که انعطاف‌پذیری بیشتری دارد، زیرا می‌تواند سیگنال‌های پروب‌های مجاورتی و ترانسدیوسرهای لرزه‌ای (شتاب‌سنج‌ها/سرعت‌سنج‌ها) را دریافت کند.

سؤال: آیا می‌توانم از این مانیتور با Proximitorهای 3300 XL استفاده کنم؟

پاسخ: بله. 3500/40M با سیستم‌های ترانسدیوسر مجاورتی استاندارد 5mm، 8mm و 11mm مدل‌های 3300 و 3300 XL سازگار است.

سؤال: چگونه LED «Not OK» را برطرف کنم؟

پاسخ: وضعیت «Not OK» نشان‌دهنده نقص سخت‌افزاری یا مشکل در سیم‌کشی میدانی (مدار باز یا اتصال کوتاه) است. ولتاژ گپ DC را در ماژول I/O بررسی کنید. اگر ولتاژ بین -2V و -18V باشد، رشته میدانی احتمالاً سالم است و ممکن است مشکل از پیکربندی ماژول یا خود ماژول باشد.

سؤال: آیا پیکربندی روی ماژول ذخیره می‌شود؟

پاسخ: خیر. پیکربندی در 3500/22M TDI (ماژول رابط رک) ذخیره می‌شود. هنگامی که یک 3500/40M جدید نصب می‌شود، TDI به‌طور خودکار پیکربندی صحیح را در ماژول بارگیری می‌کند.
