تولیدکننده: Bently Nevada
شماره محصول: 330500-02-01
کشور سازنده:ایالات متحده آمریکا
نوع محصول: حسگر پیزوالکتریک سرعت Velomitor
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 142g
ابعاد: ۲۵٫۳ میلی‌متر × ۲۵٫۳ میلی‌متر × ۶۳٫۲ میلی‌متر (ارتفاع × W × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

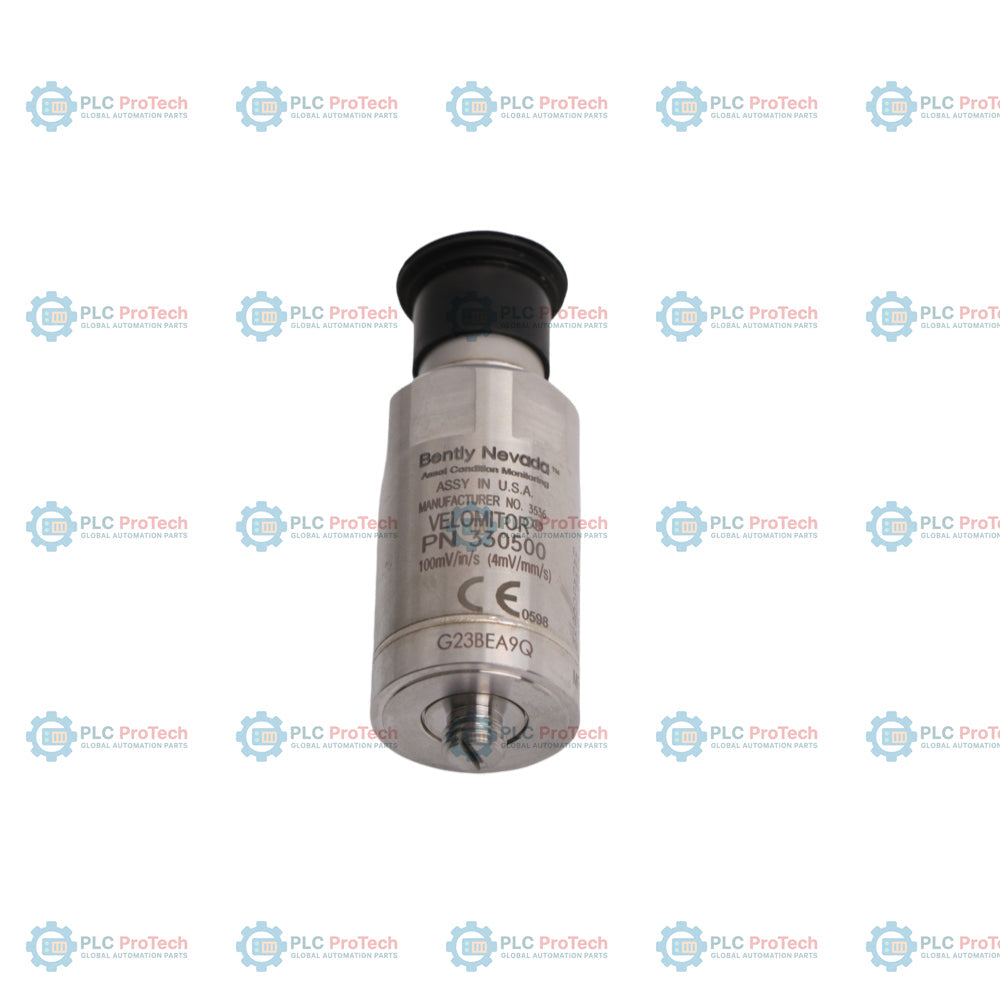

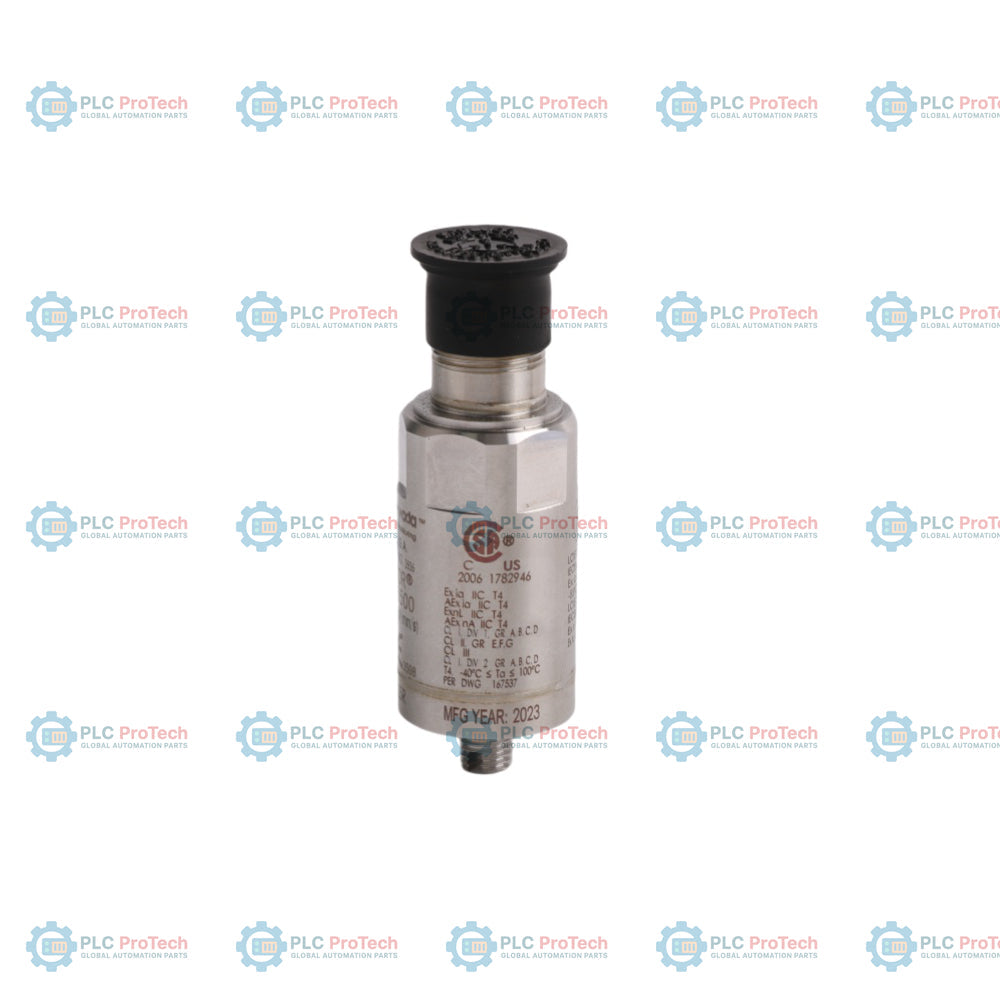

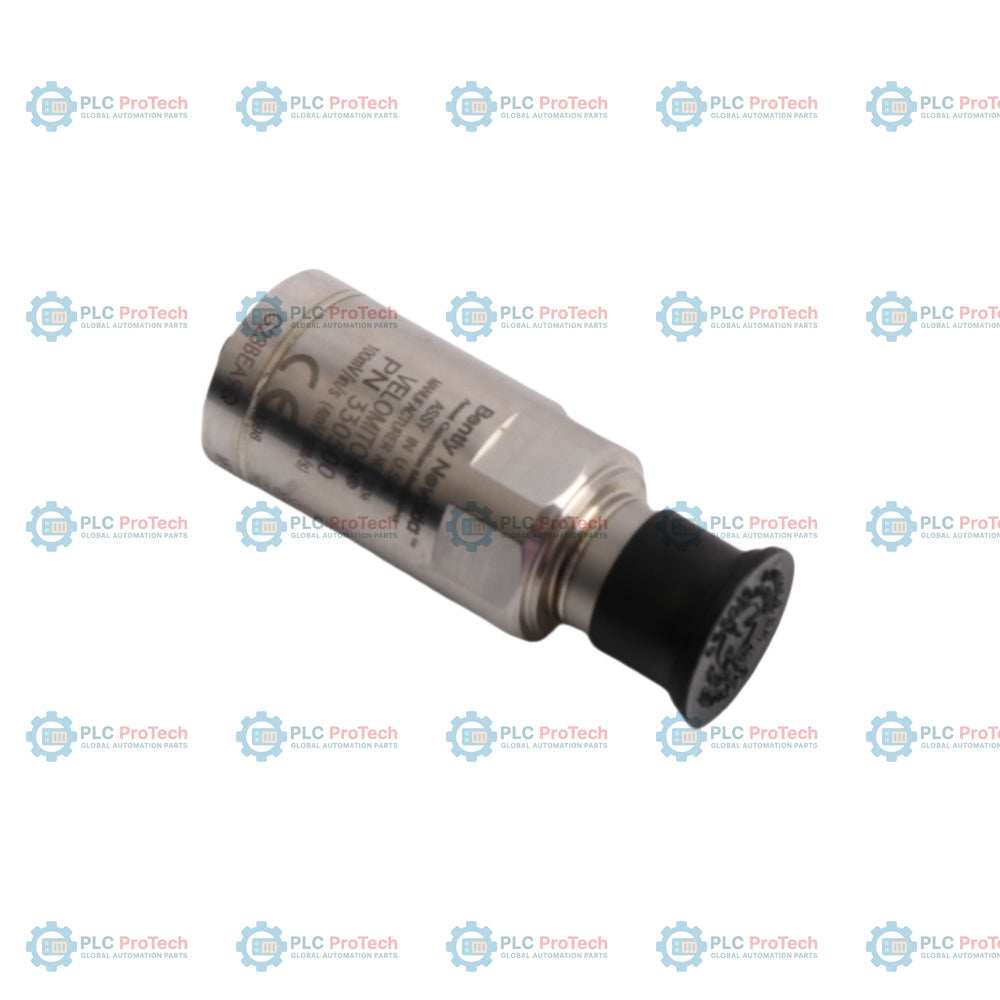

330500-02-01: حسگر سرعت‌سنج پیزوالکتریکی Velomitor پیکربندی‌شده با آداپتور رزوه نصب M8 x 1 (گزینه 02) و گواهی محیط خطرناک CSA/US/C (گزینه 01). این دستگاه ارتعاش مطلق محفظه یاتاقان، پوسته یا سازه را نسبت به فضای آزاد اندازه‌گیری میکند. این محصول از یک شتاب‌سنج پیزوالکتریکی تخصصی همراه با تجهیزات الکترونیکی حالتجامد تعبیه‌شده تشکیل شده و خروجی ولتاژ متناسب مستقیم با سرعت را بدون نیاز به ماژول‌های خارجی آماده‌سازی سیگنال ارائه می‌دهد.
برخلاف مدل‌های استانداردی که از استادهای نصب 1/2-20 UNF (گزینه 01) یا 1/4-28 UNF (گزینه 03) استفاده می‌کنند، این پیکربندی شامل آداپتور رزوه متریک M8 x 1 است تا با محفظه‌های خاص ماشین‌آلات مطابقت داشته باشد. از آنجا که معماری داخلی از عناصر پیزوالکتریک حالتجامد، نه قطعات مکانیکی متحرک، استفاده میکند، حسگر در برابر فرسایش و خرابی مکانیکی مصون است. این طراحی امکان نصب در هر جهتی، از جمله افقی، عمودی یا زاویه‌دار، را بدون تأثیر بر حساسیت اندازه‌گیری یا پایداری کالیبراسیون بلندمدت فراهم میکند.
| گزینه / بخش | کد این SKU | توضیحات |
|---|---|---|
| شماره قطعه قابل سفارش | 330500-02-01 | حسگر سرعت‌سنج پیزوالکتریکی Velomitor با آداپتور M8 x 1 و تأییدیه CSA |
| گزینه آداپتور رزوه نصب A | 02 | آداپتور نصب M8 x 1 همراه محصول |
| گزینه تأییدیه آژانس B | 01 | گواهی CSA/US/C (رده‌بندی‌های ذاتاً ایمن و غیرجرقه‌زا) |
| تولیدکننده | Bently Nevada |
| شماره قطعه / مدل | 330500-02-01 |
| پارامتر ارتعاش | سرعت مطلق (انتگرال‌گیری‌شده از شتاب) |
| حساسیت | 3.94 mV/mm/s (100 mV/in/s) +/-5% در 100 Hz |
| پاسخ فرکانسی | 4.5 Hz تا 5 kHz +/-3.0 dB (6.0 Hz تا 2.5 kHz +/-0.9 dB) |
| محدوده سرعت | 1270 mm/s (50 in/s) پیک |
| حساسیت عرضی | کمتر از 5% حساسیت محوری |
| خطی‌بودن دامنه | +/-2% تا 152 mm/s (6 in/s) پیک |
| فرکانس تشدید در حالت نصب‌شده | بیشتر از 12 kHz |
| ولتاژ بایاس خروجی | -12 +/-3.0 VDC با مرجع پین A |
| امپدانس خروجی دینامیکی | کمتر از 2400 اهم |
| کف نویز پهن‌باند | 0.004 mm/s (160 uin/s) rms، نامی (4.5 Hz تا 5 kHz) |
| اتصال زمین | بدنه از مدارهای داخلی ایزوله است |
| حداکثر طول کابل | 305 m (1,000 ft) با استفاده از کابل استاندارد Bently Nevada با شماره 02173006 |
| دمای کاری | -55 degC تا 121 degC (-67 degF تا 250 degF) |
| مقاومت در برابر شوک | حداکثر حد مجاز 5,000 g پیک |
| رطوبت نسبی | تا 100% بدون غوطه‌وری؛ پوسته هرمتیک‌سیل‌شده |
| جنس بدنه | فولاد ضدزنگ 316L |
| کانکتور | پریز هرمتیک‌سیل‌شده 2 پینی MIL-C-5015 |
| گشتاور نصب | حداکثر 32-46 kg cm (24-40 in-lb) |
| قطر | 25.3 mm (0.995 in) |
| ارتفاع | 63.2 mm (2.49 in) |
| پین کانکتور | عملکرد |
|---|---|
| پین A | خروجی سیگنال مثبت |
| پین B | مشترک سیگنال / برگشت |
