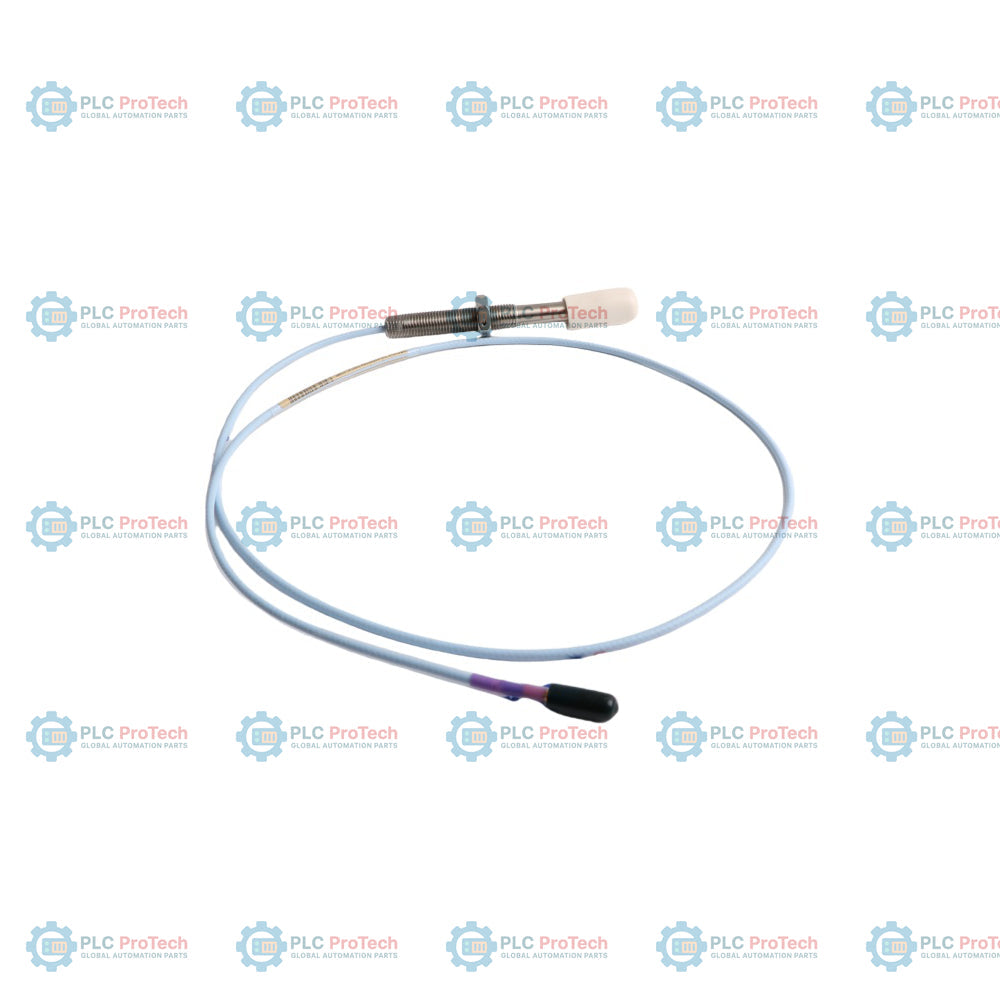

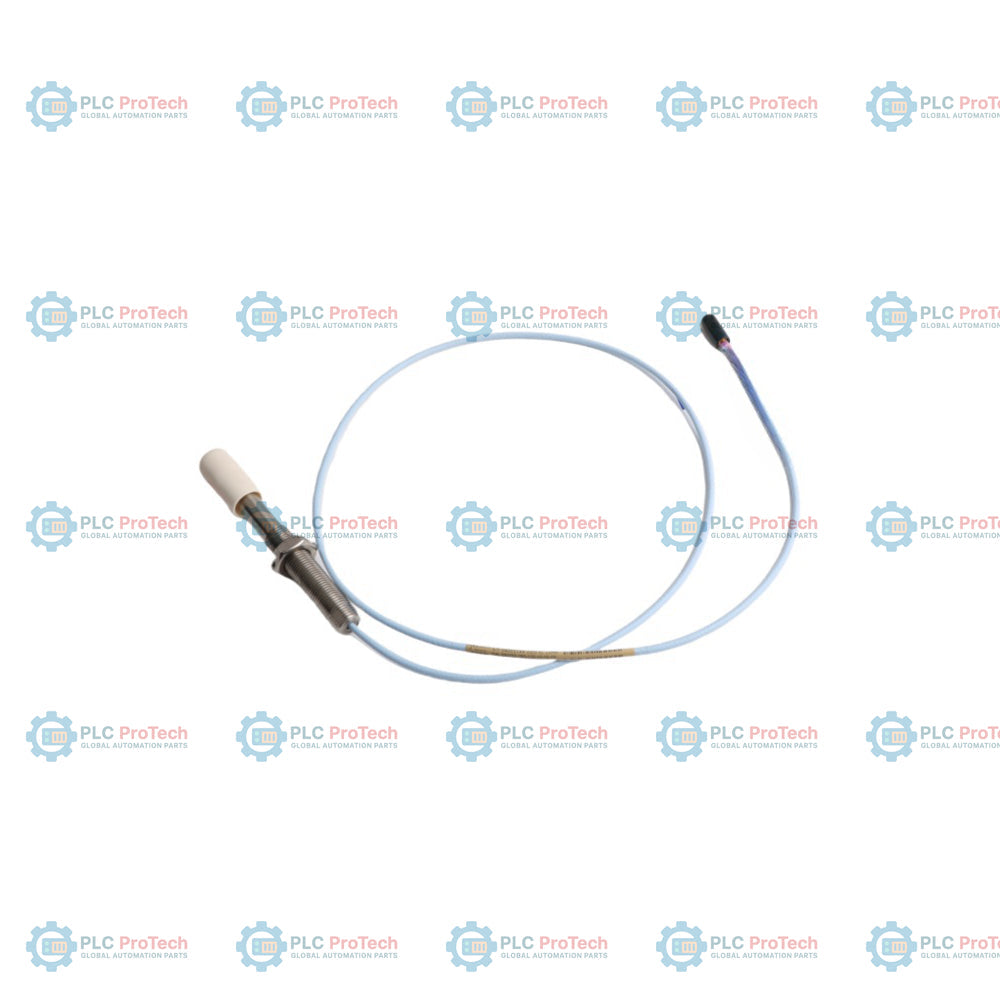

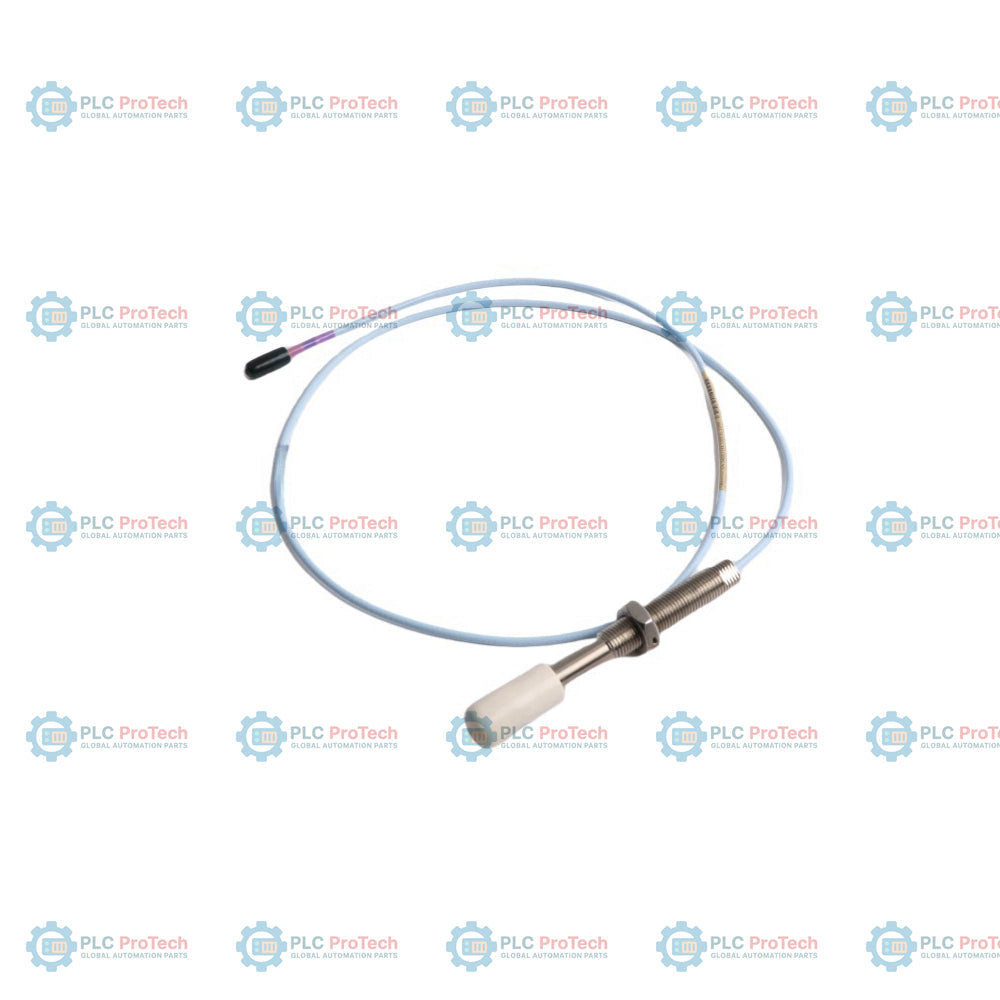

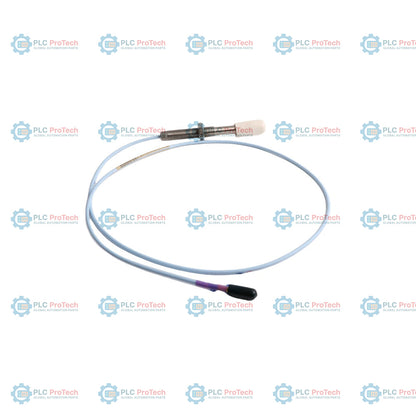

گزینه 050 (طول بدون رزوه ۵۰ میلیمتر)، گزینه 120 (طول بدنه ۱۲۰ میلیمتر) و گزینه 02 (کانکتور ClickLoc کابل استاندارد)، این پیکربندی پروب مجاورتی متریک M14 x 1.5 را مشخص میکنند — 330703-050-120-10-02-00این حسگر جابهجایی جریان گردابیِ بدون تماس برای نصب در سامانههای مبدل 3300 XL با قطر ۱۱ میلیمتر طراحی شده است و همراه با حسگر Proximitor مدل 330780 و کابل رابط 330730 کار میکند. این پروب که بدون زره مکانیکی کار میکند، به کابل رابط تریاکسیال FEP استاندارد ۷۵ اهم مجهز است که حفاظت مناسبی در برابر رطوبت و شرایط محیطی فراهم میکند.
برخلاف پیکربندیهای زرهدار (مانند مدل 330704) یا انواعی که به گواهیهای گسترده سازمانهای ذیصلاح نیاز دارند (گزینه 05)، این پروب متریک با نصب استاندارد، نصب سادهتری را برای مناطق صنعتی عمومی و غیرخطرناک فراهم میکند. این پروب محدوده خطی کالیبرهشده ۴٫۰ میلیمتر (۱۶۰ میل) با ضریب مقیاس افزایشی (ISF) برابر با ۳٫۹۴ ولت بر میلیمتر (۱۰۰ میلیولت بر میل) ارائه میدهد و امکان اندازهگیری بسیار دقیق جابهجایی، ارتعاش و موقعیت روتور را در ماشینآلات دوار حیاتی مانند کمپرسورها، توربینهای بخار و پمپهای صنعتی بزرگ فراهم میکند.
| بخش گزینه | مقدار کد | معنای پیکربندی |
|---|---|---|
| شماره قطعه قابل سفارش | 330703-050-120-10-02-00 | پروب مجاورتی 3300 XL با قطر ۱۱ میلیمتر، رزوه متریک M14 x 1.5، بدون زره |
| AAA: طول بدون رزوه | 050 | طول بدون رزوه ۵۰ میلیمتر (با گامهای ۲ میلیمتری قابل سفارش) |
| BBB: طول کلی بدنه | 120 | طول کلی بدنه ۱۲۰ میلیمتر (با گامهای ۲ میلیمتری قابل سفارش) |
| CC: طول کل | 10 | طول کل ۱٫۰ متر (۳٫۳ فوت) |
| DD: نوع کانکتور و کابل | 02 | کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
| EE: تأییدیه سازمان ذیصلاح | 00 | نیازی به تأییدیه سازمانهای ذیصلاح نیست |
| پارامتر | مقدار مشخصه |
|---|---|
| سازنده | Bently Nevada |
| شماره قطعه | 330703-050-120-10-02-00 |
| قطر پروب | ۱۱ میلیمتر |
| نوع و اندازه رزوه | رزوه متریک M14 x 1.5 (بدون زره) |
| طول بدون رزوه | ۵۰ میلیمتر |
| طول کلی بدنه | ۱۲۰ میلیمتر |
| طول کل کابل | ۱٫۰ متر (۳٫۳ فوت) |
| ساختار کابل | تریاکسیال ۷۵ اهم، عایقدار با پلیمر فلوئورواتیلن پروپیلن (FEP) |
| نوع اتصالدهنده | اتصالدهنده کواکسیال نر ClickLoc مینیاتوری |
| کالیبراسیون ماده هدف | هدف فولادی AISI 4140 (حداقل قطر ۳۱ میلیمتر) |
| محدوده خطی | ۴٫۰ میلیمتر (۱۶۰ میل)، از حدود ۰٫۵ میلیمتر (۲۰ میل) فاصله از هدف آغاز میشود |
| تنظیم فاصله توصیهشده | 2.5 mm (100 mils) |
| ضریب مقیاس افزایشی (ISF) | 3.94 V/mm (100 mV/mil) بهعلاوه یا منهای 10٪ |
| انحراف از خط مستقیم (DSL) | کمتر از بهعلاوه یا منهای 0.10 mm (بهعلاوه یا منهای 4 mils) در محدوده استاندارد |
| مقاومت DC پروب (1.0 m) | 5.9 بهعلاوه یا منهای 0.5 اهم (رسانای مرکزی تا رسانای بیرونی) |
| جنس نوک پروب | پلیفنیلن سولفید (PPS) |
| جنس بدنه پروب | فولاد زنگنزن AISI 304 (SST) |
| جنس اتصالدهنده | برنج با روکش طلا |
| حداکثر گشتاور مجاز بدنه | 63.3 N-m (560 in-lb) |
| گشتاور توصیهشده بدنه | 21.1 N-m (187 in-lb) |
| حداکثر کشش کابل | 330 N (75 lb) از بدنه پروب تا سرسیم پروب |
| دمای عملیاتی و نگهداری | -52 degC تا +177 degC (-62 degF تا +351 degF) |
| مقاومت در برابر رطوبت | چگالش 100٪، در صورت محافظت از اتصالدهندهها غیرقابلغوطهوری |
| قطعه رابط | ویژگیهای فنی |
|---|---|
| نوع اتصالدهنده | اتصالدهنده کواکسیال نر ClickLoc مینیاتوری |
| قطر خارجی اتصالدهنده | حداکثر 7.23 mm |
| آبکاری کنتاکت | برنج با روکش طلا برای مقاومت تماس کم و محافظت در برابر خوردگی |
| سازگاری کابل | مستقیماً با کابلهای رابط 3300 XL 11 mm (مدل 330730) جفت میشود |
برای دستیابی به بالاترین دقت اندازهگیری و جلوگیری از گیرکردن مکانیکی، دستورالعملهای نصب زیر را رعایت کنید:
این پروب مجاورتی برای مطابقت با استانداردهای سختگیرانه کنترل کیفیت تولید شده و با استانداردهای عمومی صنعتی اروپا سازگار است:
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330703-050-120-10-02-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب مجاورت 11 میلیمتری 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 180g
ابعاد: ۵۰ میلیمتر × ۱۰۰ میلیمتر × ۱۰۰ میلیمتر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
