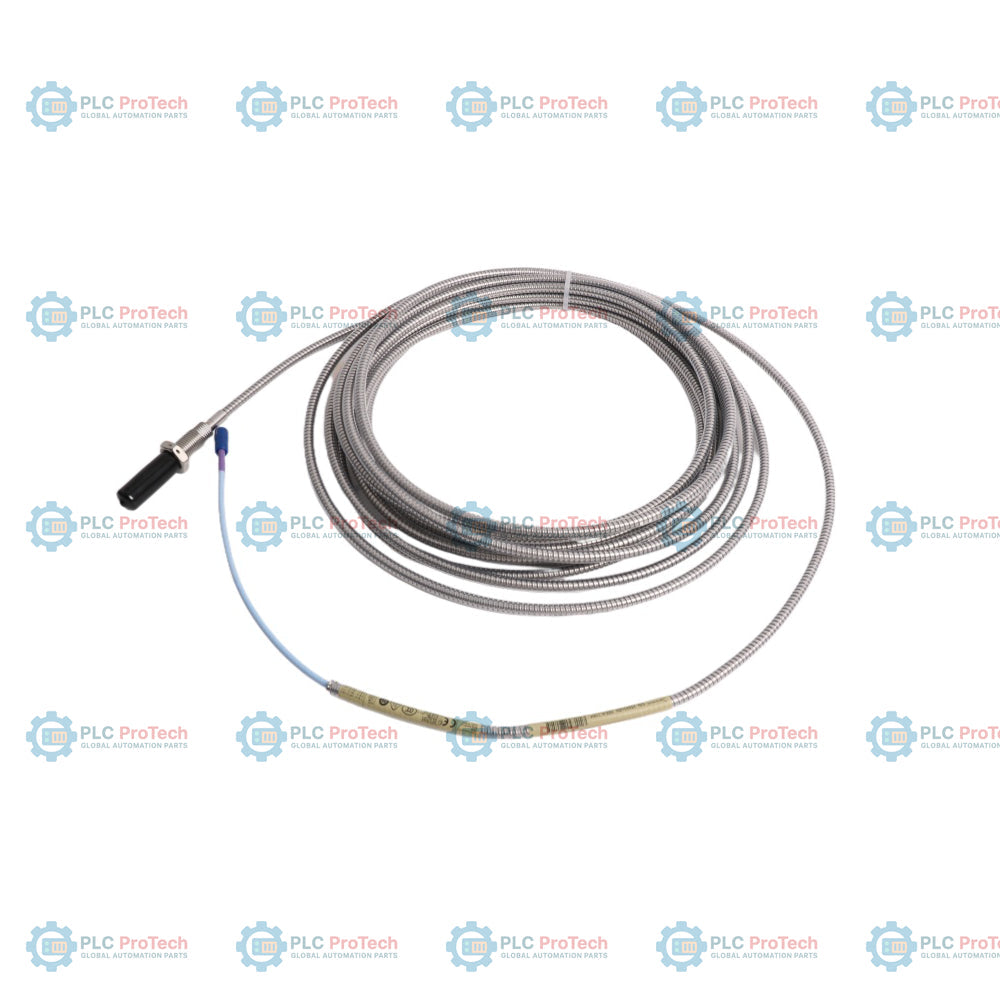

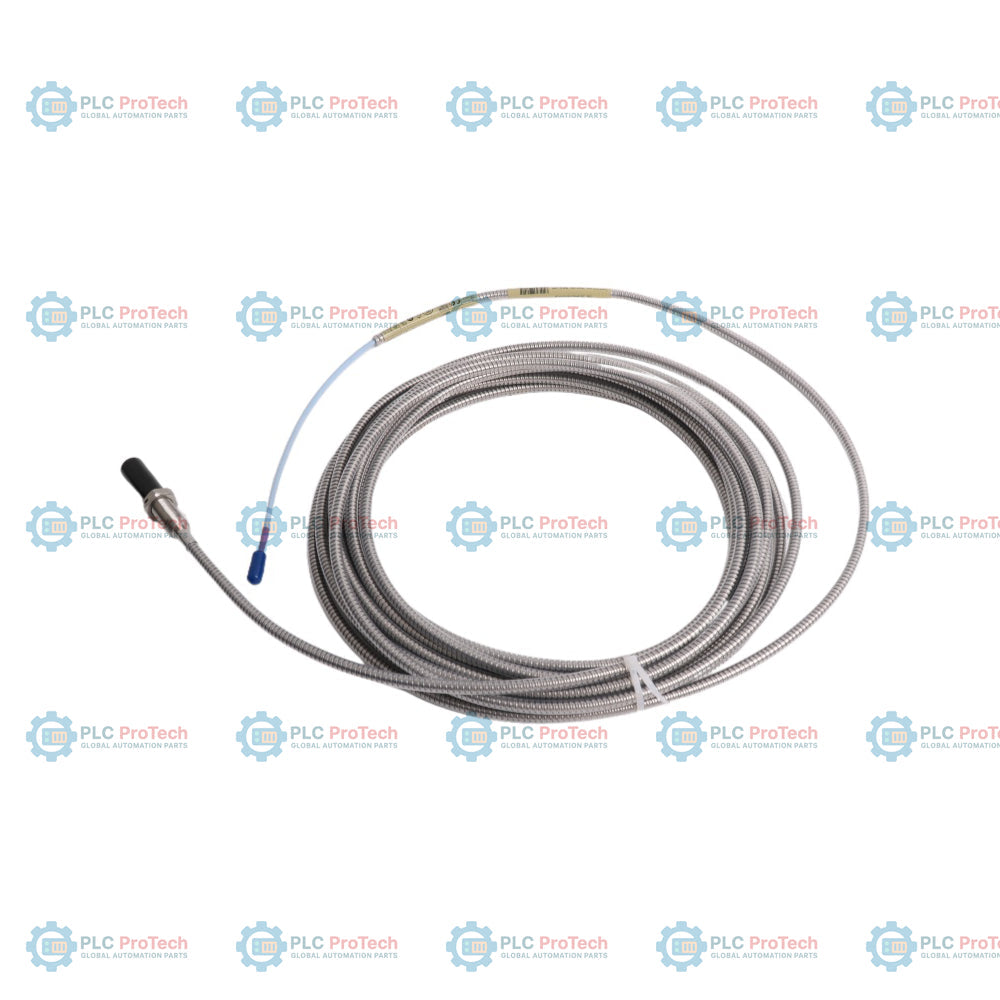

330704-000-060-90-02-CN این پیکربندی پروب مجاورتی 3300 XL 11 mm را مشخص میکند که دارای بدنه کاملاً رزوهشده M14 x 1.5 متریک با پوشش محافظ زره فولاد ضدزنگ، طول بدون رزوه ۰ میلیمتر (گزینه 000)، طول کلی بدنه ۶۰ میلیمتر (گزینه 060) و کابل کواکسیال استاندارد ۹٫۰ متری (گزینه 90) است که به یک کانکتور مینیاتوری ClickLoc (گزینه 02) ختم میشود و تأییدیههای منطقه خطرناک چین (-CN) را دارد.
برخلاف پیکربندیهای استاندارد بدون زره یا دارای رزوه امپریال، رزوههای متریک M14 x 1.5 و زره یکپارچه فولاد ضدزنگ در مدل پایه 330704، در برابر محیطهای سخت و سایش فیزیکی محافظت ایجاد میکنند. طول کلی ۹٫۰ متری، بدون نیاز به کابل رابط جداگانه، مستقیماً به سیستمهای سازگار ۹٫۰ متری متصل میشود و نصب را در محلهای تنگ یا دورافتاده ماشینآلات سادهتر میکند. پسوند -CN نشاندهنده گواهیهای NEPSI و CCC است و الزامات ایمنی برای جوهای انفجاری را برآورده میکند.
این پروب مجاورتی در سیستمهای مبدل 3300 XL 11 mm برای پایش بدون تماس ارتعاش و موقعیت در ماشینآلات صنعتی حیاتی، از جمله موارد زیر، استفاده میشود:
| گزینه / بخش | کد این SKU | شرح |
|---|---|---|
| شماره قطعه قابل سفارش | 330704-000-060-90-02-CN | پروب مجاورتی 3300 XL 11 میلیمتری، رزوه M14 x 1.5، مجهز به زره |
| A: گزینه طول بدون رزوه | 000 | طول بدون رزوه ۰ میلیمتر |
| B: گزینه طول کلی بدنه | 060 | طول کلی بدنه ۶۰ میلیمتر |
| C: گزینه طول کلی | 90 | طول کلی ۹٫۰ متر (۲۹٫۵ فوت) |
| D: گزینه نوع کانکتور و کابل | 02 | کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
| پسوند -CN | -CN | بسته تأییدیه منطقه خطرناک چین (NEPSI، CCC و علائم مربوطه) |
| پارامتر | مشخصات |
|---|---|
| سازنده | Bently Nevada (Baker Hughes) |
| شماره مدل | 330704-000-060-90-02-CN |
| قطر نوک پرُب | 11 mm |
| نوع رزوه | رزوه متریک M14 x 1.5 |
| محافظت مکانیکی | زره انعطافپذیر از فولاد ضدزنگ AISI 302 با روکش بیرونی FEP |
| طول بدون رزوه | 0 mm (محفظه کاملاً رزوهدار) |
| طول محفظه | 60 mm |
| طول کل پرُب | 9.0 متر (29.5 فوت) |
| نوع کابل | کابل تریاکسیال استاندارد 75 ohm با عایق فلورو اتیلن پروپیلن (FEP) |
| کانکتور | کانکتور کواکسیال مینیاتوری ClickLoc از جنس برنج با روکش طلا |
| محدوده خطی | 4.0 mm (160 mils)، از حدود 0.5 mm تا 4.5 mm (20 تا 180 mils) از هدف |
| ضریب مقیاس (ISF) | 3.94 V/mm (100 mV/mil) +/- 10% (هنگام کالیبراسیون با فولاد AISI 4140) |
| تنظیم فاصله توصیهشده | 2.5 mm (100 mils) |
| پاسخ فرکانسی | 0 تا 8 kHz (+0، -3 dB معمول) |
| مقاومت DC پرُب (R_probe) | 8.5 +/- 1.1 ohms (هادی مرکزی تا هادی بیرونی) |
| دمای کاری (پرُب) | -51 degC تا +177 degC (-60 degF تا +350 degF) |
| حداکثر گشتاور محفظه | 63.3 N-m (560 in-lb) |
| گشتاور توصیهشده محفظه | 21.1 N-m (187 in-lb) |
| حداقل شعاع خم کابل | 25.4 mm (1.0 in) |
| نقطه اتصال | شرح |
|---|---|
| هادی مرکزی | مسیر سیگنال / RF (کواکسیال) |
| شیلد بیرونی | برگشت سیگنال / مشترک |
| کانکتور ClickLoc | رابط کواکسیال ایمن و مینیاتوری برای کابل رابط یا Proximitor |
