تولیدکننده: Bently Nevada
شماره محصول: 330709-000-060-10-02-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پرابهای نزدیکی 11 میلیمتری مدل 3300 XL
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 3000g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

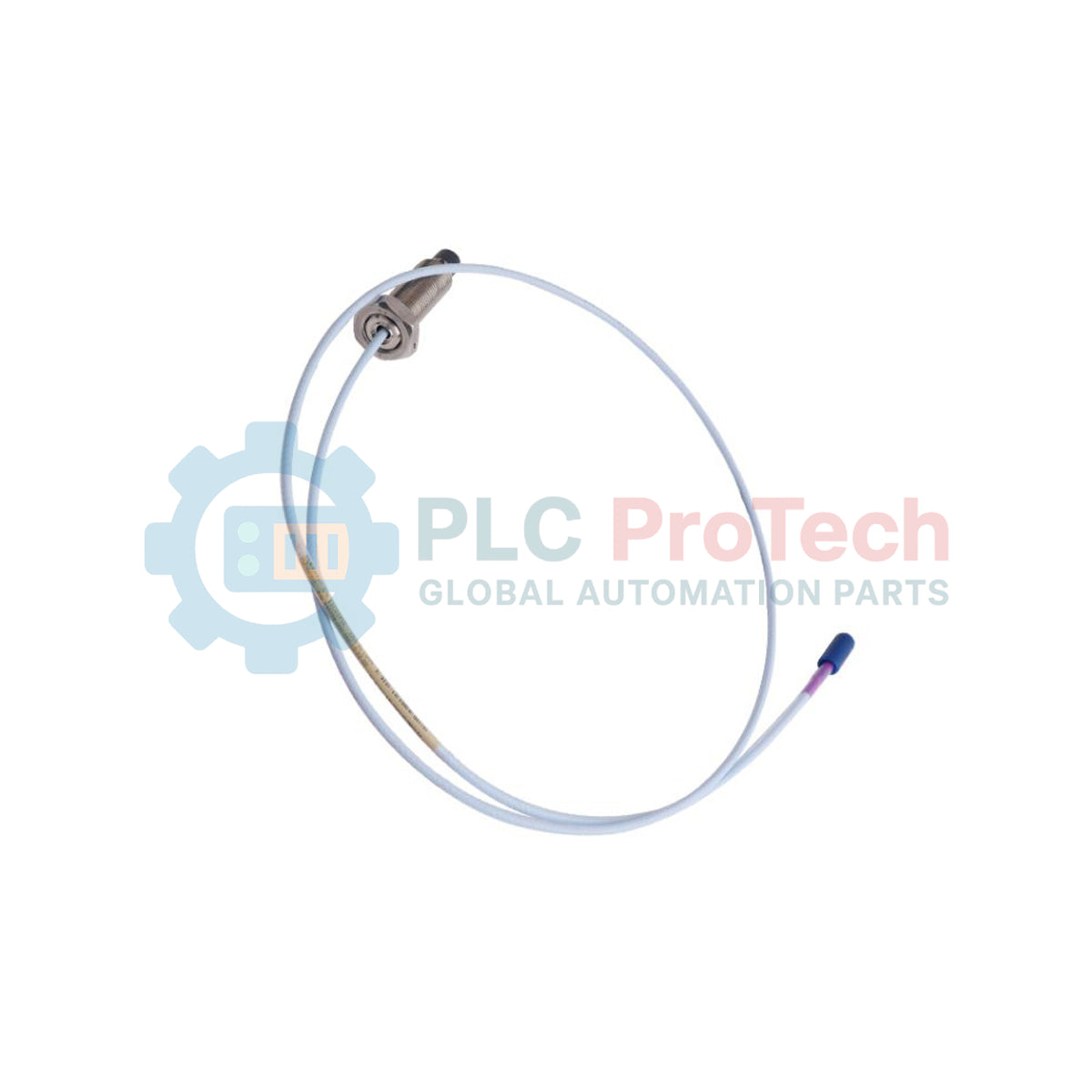

Bently Nevada 330709-000-060-10-02-00 یک پروب نزدیکی جریان گردابی 11 میلیمتری با عملکرد بالا است که بخشی از سیستم مبدل 3300 XL 11 میلیمتری میباشد. این سیستم به طور خاص برای کاربردهایی طراحی شده است که نیاز به دامنه خطی وسیعتری نسبت به پروبهای استاندارد 8 میلیمتری دارند و معمولاً برای اندازهگیری موقعیت نیروی محوری یا ارتعاش شعاعی روی شفتهای بزرگتر که جابجایی بیشتری انتظار میرود، استفاده میشود.
این مدل دارای رزوه متریک M16 x 1.5 و طول کلی بدنه 60 میلیمتر است. بدون زره استیل ضدزنگ پیکربندی شده و شامل کابل یکپارچه 1.0 متری (3.3 فوت) میباشد. سیستم 11 میلیمتری دامنه خطی گسترده 4.0 میلیمتر (160 میل) را فراهم میکند و ضریب مقیاس استاندارد 3.94 ولت بر میلیمتر (100 میلیولت بر میل) را هنگام جفت شدن با سنسور و کابل افزایشی 3300 XL 11 میلیمتری ارائه میدهد. این سیستم به طور گسترده در توربینهای بخار، کمپرسورهای بزرگ و هیدروتوربینها برای حفاظت از ماشینآلات حیاتی استفاده میشود.
| ویژگی | جزئیات |
| مدل | 330709-000-060-10-02-00 |
| برند | Bently Nevada |
| نوع محصول | پروب نزدیکی 11 میلیمتری |
| سری | 3300 XL |
| سایز رزوه | M16 x 1.5 |
| طول بدون رزوه | 0 میلیمتر |
| طول کلی بدنه | 60 میلیمتر |
| طول کل کابل | 1.0 متر (3.3 فوت) |
| نوع کانکتور | کانکتور کوچک هممحور ClickLoc |
| گزینه زره | بدون زره |
| تأییدیه سازمانی | لازم نیست |
| دامنه خطی | 4.0 میلیمتر (160 میل) |
| دمای کاری | -35 درجه سانتیگراد تا +177 درجه سانتیگراد (-31 درجه فارنهایت تا +350 درجه فارنهایت) |
| مبدأ | ساخت ایالات متحده آمریکا |
| وزن حمل و نقل | 3.0 کیلوگرم |
این شماره قطعه بر اساس نیازهای مکانیکی و الکتریکی خاص تولید شده است. قبل از خرید، تمام کدهای پسوند را برای اطمینان از سازگاری سیستم بررسی کنید.
| کد گزینه | توضیحات |
| 330709 | پروب 11 میلیمتری 3300 XL، رزوه M16 x 1.5، بدون زره |
| -000 | طول بدون رزوه: 0 میلیمتر |
| -060 | طول کلی بدنه: 60 میلیمتر |
| -10 | طول کل: 1.0 متر (3.3 فوت) |
| -02 | کانکتور کوچک هممحور ClickLoc، کابل استاندارد |
| -00 | تأییدیه سازمانی: لازم نیست |
دامنه خطی گستردهتر:
پروب 11 میلیمتری دامنه خطی دو برابری نسبت به پروب استاندارد 8 میلیمتری ارائه میدهد. این ویژگی آن را برای اندازهگیری موقعیت محوری (نیروی محوری) که حرکت شفت میتواند بیش از 2 میلیمتر باشد، ایدهآل میکند. اطمینان حاصل کنید که ناحیه هدف روی شفت حداقل 30.5 میلیمتر (1.2 اینچ) قطر دارد تا ضریب مقیاس کالیبره شده حفظ شود.
فضاهای نصب:
به دلیل قطر بزرگتر نوک، پروب ۱۱ میلیمتری به فضای جانبی بیشتری نیاز دارد تا از تداخل "نمای جانبی" با سطوح فلزی مجاور جلوگیری شود. حداقل ۲۵.۴ میلیمتر (۱.۰ اینچ) فضای خالی اطراف نوک پروب لازم است. برای رزوههای M16 x 1.5، گشتاور نصب توصیهشده ۲۴.۵ نیوتنمتر (۱۸ پوند فوت) است.
مطابقت حلقه سیستم:
پروب ۳۳۰۰ XL ۱۱ میلیمتری بخشی از یک مدار تنظیمشده است. این پروب ۱ متری باید با کابل توسعه ۳۳۰۰ XL ۱۱ میلیمتری استفاده شود تا طول کل ۵.۰ یا ۹.۰ متر، مطابق با کالیبراسیون سنسور پروکسیمیتور، حاصل شود. ترکیب قطعات ۱۱ میلیمتری با قطعات ۸ میلیمتری یا ۵ میلیمتری منجر به خرابی کامل سیستم یا خطاهای بزرگ اندازهگیری خواهد شد.
سیمکشی میدانی و حفاظت:
کانکتور ClickLoc برای اتصال محکم طراحی شده اما باید از روغن و رطوبت محافظت شود. استفاده از محافظ کانکتور یا لوله حرارتی مقاوم در برابر روغن در محیطهای محفظه بلبرینگ بهشدت توصیه میشود. اطمینان حاصل کنید که کابل کواکسیال موازی با خطوط برق AC با ولتاژ بالا قرار نگیرد تا از تداخل الکترومغناطیسی (EMI) جلوگیری شود.
س: آیا میتوانم از پروب ۱۱ میلیمتری با پروکسیمیتور ۸ میلیمتری استفاده کنم؟
الف: خیر. سیستم ۱۱ میلیمتری ضریب مقیاس متفاوتی دارد (۱۰۰ میلیولت بر میل) در مقایسه با سیستم ۸ میلیمتری (۲۰۰ میلیولت بر میل). آنها از نظر الکتریکی ناسازگارند و دادههای دقیقی ارائه نخواهند داد.
س: ولتاژ نامی شکاف DC برای سیستم ۱۱ میلیمتری چقدر است؟
الف: برای سیستم ۳۳۰۰ XL ۱۱ میلیمتری، مرکز محدوده خطی معمولاً در -۱۰.۰ ولت DC قرار دارد. در هنگام نصب، فاصله مکانیکی را تنظیم کنید تا خروجی پروکسیمیتور به این مقدار برسد.
س: اگر چراغ "OK" روی مانیتور خاموش باشد، چه کاری باید انجام دهم؟
الف: پیوستگی پروب و کابل توسعه را بررسی کنید. اطمینان حاصل کنید که کانکتور ClickLoc خشک و بهدرستی جا افتاده است. وضعیت "Not OK" معمولاً نشاندهنده اتصال کوتاه یا مدار باز در حلقه ترنسدیوسر است.
س: آیا جنس هدف بر پروب ۱۱ میلیمتری تأثیر میگذارد؟
الف: بله. مانند تمام پروبهای نزدیکی بنتلی نوادا، نسخه ۱۱ میلیمتری بهصورت کارخانهای برای فولاد AISI 4140 کالیبره شده است. اگر هدف آلیاژ متفاوتی باشد، ضریب مقیاس باید در پیکربندی سیستم نظارت تنظیم شود.
