پراب‌های مجاورت 8 میلی‌متری 3300 XL ‏Bently Nevada 330101-00-25-10-02-00 | متریک

مروری بر محصول

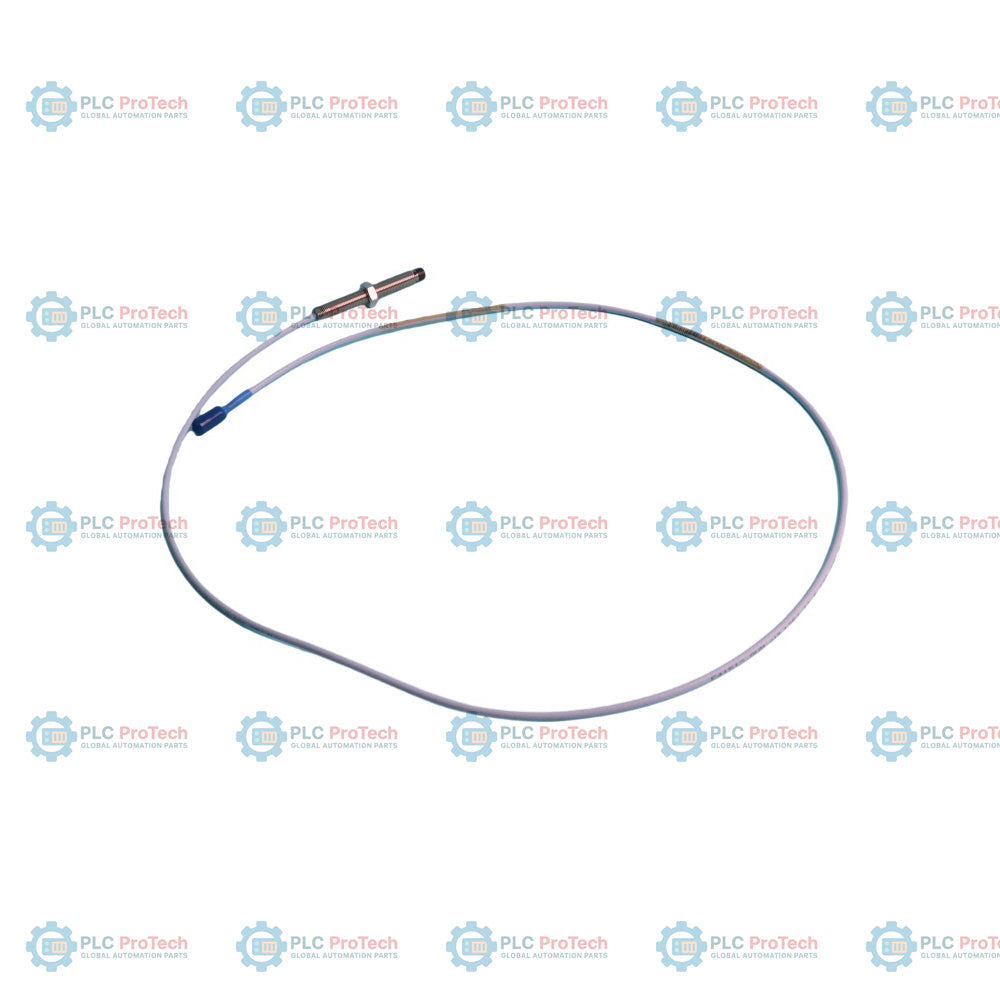

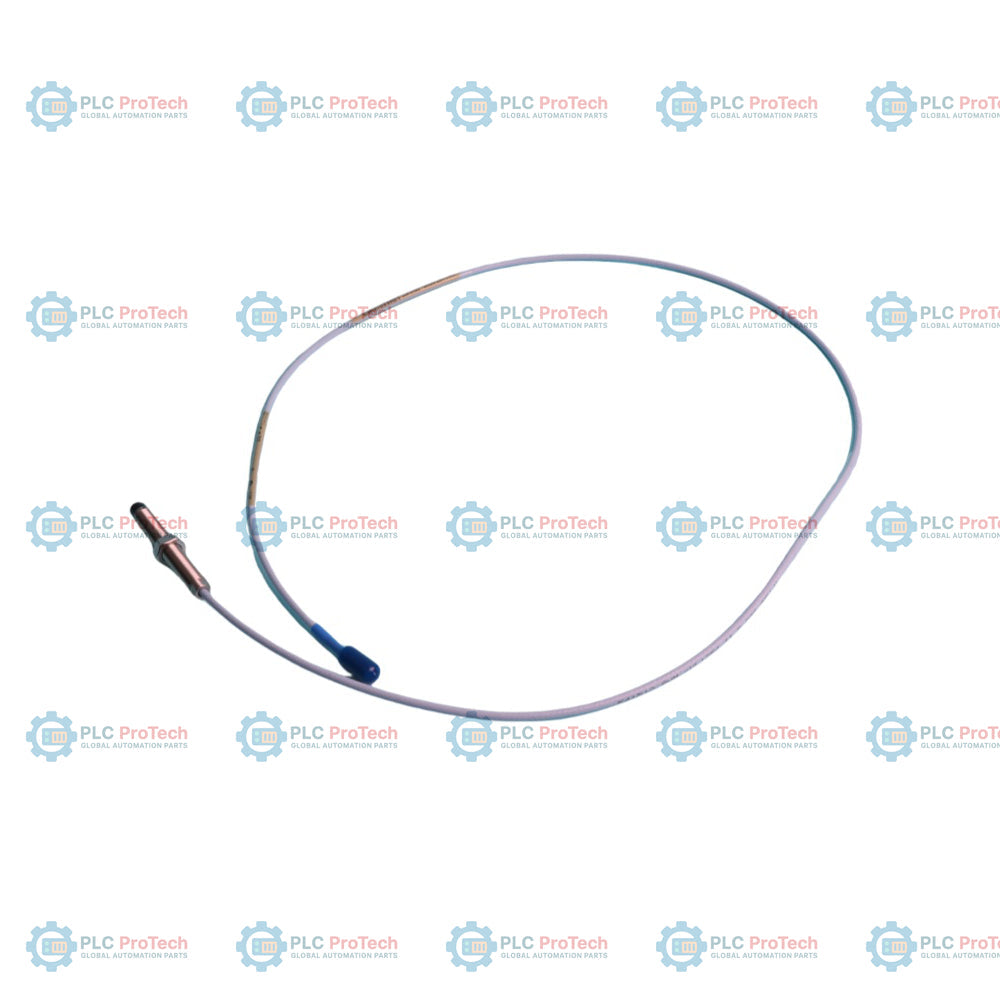

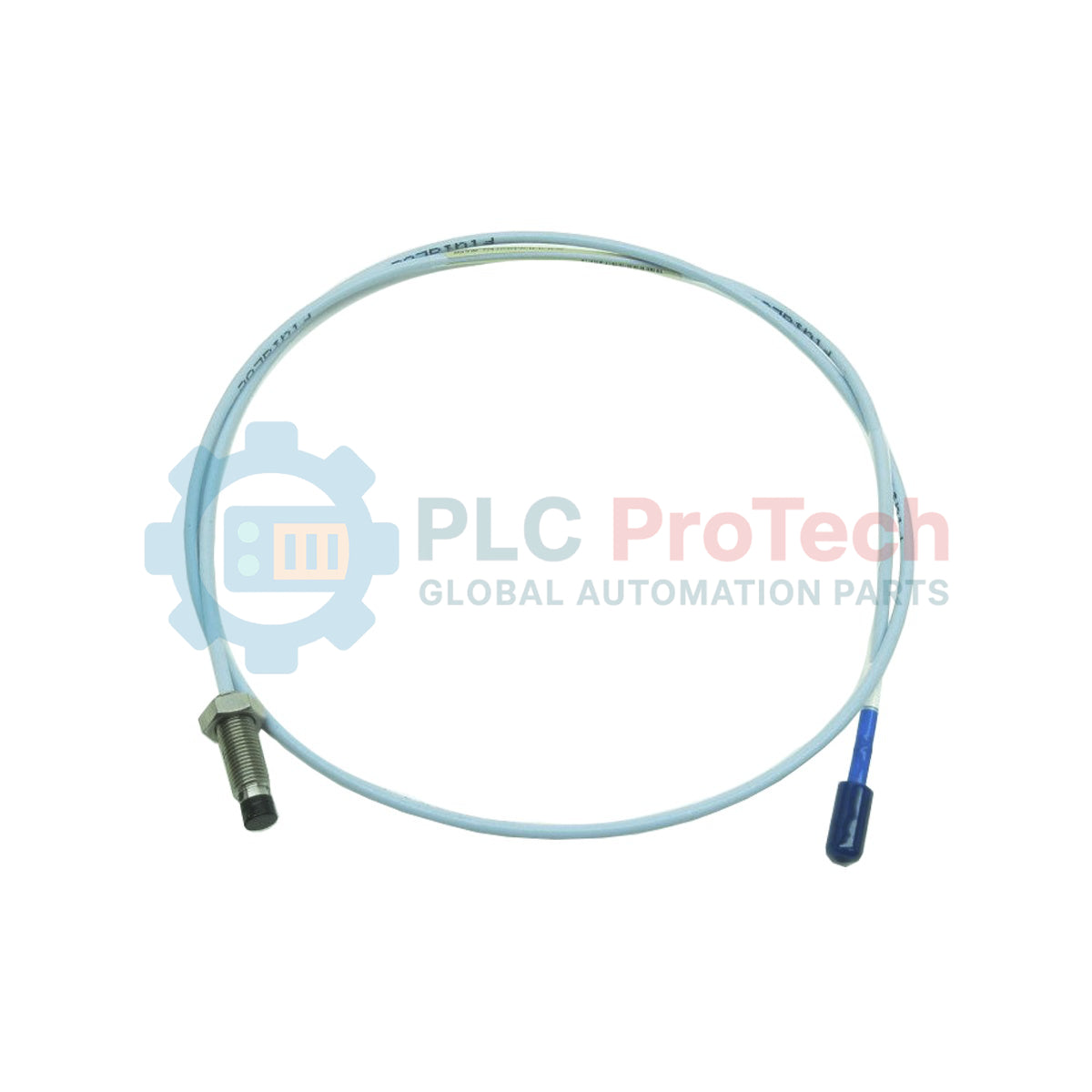

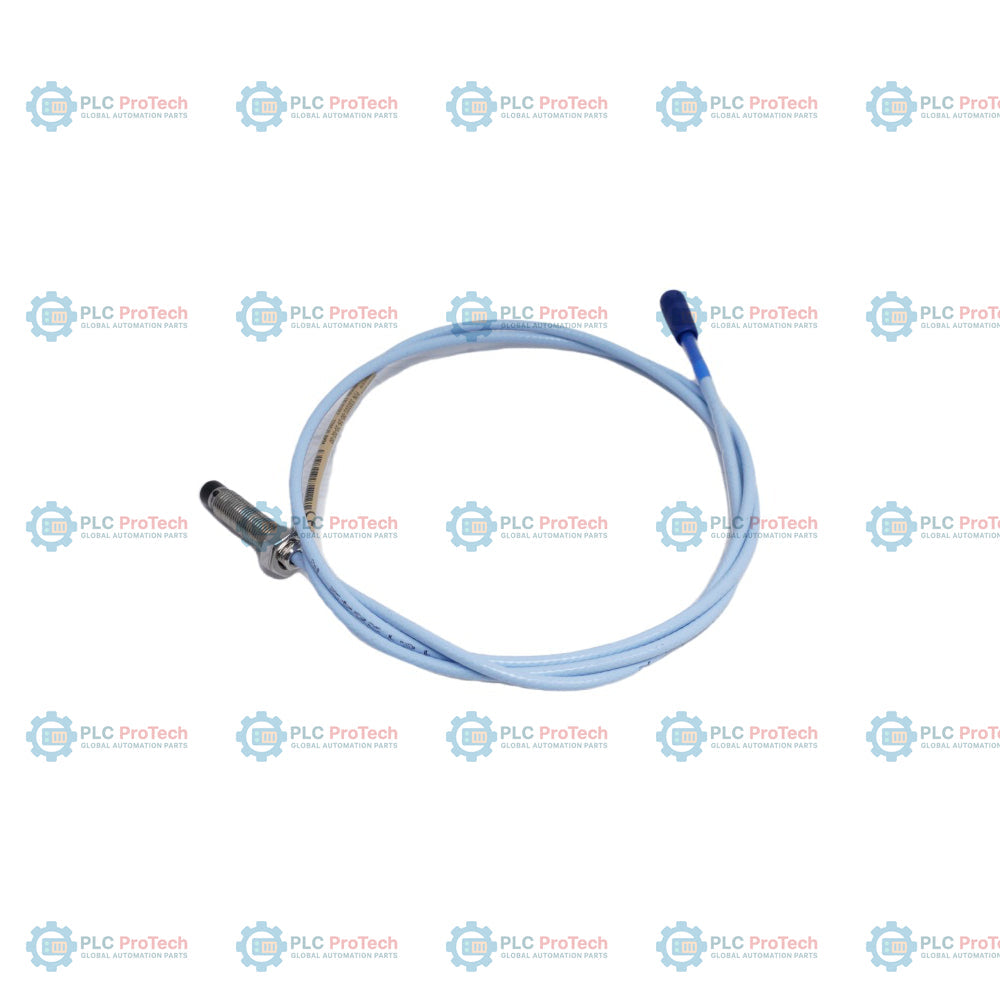

Bently Nevada 330101-00-25-10-02-00 یک پروب مجاورت جریان گردابی ۸ میلی‌متری از سری 3300 XL است. این مبدل برای اندازه‌گیری بدون تماس جابه‌جایی و ارتعاش در سامانه‌های حفاظت از ماشین‌آلات حیاتی (TSI) طراحی شده است. این محصول جزء استاندارد سامانه مبدل مجاورت 3300 XL است و برای پایش ارتعاش شعاعی محور، موقعیت محوری و سرعت در تجهیزات دوار پرسرعت، مانند توربین‌های بخار، کمپرسورهای گریز از مرکز و موتورها، استفاده می‌شود.

این پیکربندی خاص از رزوه 3/8-24 UNF با طول کلی بدنه ۲٫۵ اینچ استفاده می‌کند و بدون زره فولاد ضدزنگ عرضه می‌شود. این مجموعه دارای یک کابل یکپارچه ۱٫۰ متری (۳٫۳ فوت) است که به یک رابط کواکسیال مینیاتوری ClickLoc™ ختم می‌شود. این مجموعه هنگام استفاده همراه با حسگر Proximitor متناظر 3300 XL و کابل رابط، دامنه خطی ۲٫۰ میلی‌متر (۸۰ میل) و ضریب مقیاس استاندارد ۷٫۸۷ ولت بر میلی‌متر (۲۰۰ میلی‌ولت بر میل) ارائه می‌دهد.

پیکربندی فنی

اطلاعات سفارش

این مجموعه با کدهای پسوندی الفبایی-عددی تعریف می‌شود. تیم‌های تأمین و مهندسی باید همه پارامترها را بررسی کنند تا از تناسب مکانیکی و سازگاری الکتریکی با حلقه سیستم اطمینان یابند.

راهنمای مهندسی و نصب

یکپارچگی حلقه سیستم:

پروب 3300 XL با قطر ۸ میلی‌متر، جزئی از یک مدار تشدیدی تنظیم‌شده است. این پروب ۱٫۰ متری باید با یک کابل رابط جفت شود تا به طول کلی موردنیاز سیستم (معمولاً ۵٫۰ یا ۹٫۰ متر) که برای حسگر Proximitor کالیبره شده است، برسد. استفاده از طول کلی نامتناسب باعث خطاهای قابل‌توجه در ضریب مقیاس و غیرخطی‌شدن می‌شود.

نصب مکانیکی:

هنگام نصب رزوه‌های 3/8-24 UNF، از حداکثر گشتاور 13.5 N·m (120 in·lb) تجاوز نکنید. سفت‌کردن بیش از حد می‌تواند باعث تغییر شکل محفظه یا آسیب به سیم‌پیچ حسگر داخلی شود. برای پایش ارتعاش شعاعی، اطمینان حاصل کنید که نوک پروب حداقل 13 میلی‌متر (0.5 in) از سطوح فلزی اطراف فاصله جانبی داشته باشد تا از تداخل سیگنال جلوگیری شود.

سیم‌کشی و اتصال به زمین در محل:

کانکتور ClickLoc™ باید تمیز و خشک نگه داشته شود. در محیط‌های دارای مه روغن، استفاده از محافظ کانکتور یا روکش حرارتی سیلیکونی برای جلوگیری از نفوذ روان‌کننده الزامی است. شیلد کابل کواکسیال باید فقط در سمت مانیتور/Proximitor به زمین متصل شود تا از ایجاد حلقه‌های زمین که نویز 50/60 Hz را وارد سیگنال می‌کنند جلوگیری شود.

اقدامات احتیاطی تعویض:

هنگام تعویض پروب‌های قدیمی 3300 (غیر XL) با پروب‌های سری 3300 XL، اطمینان حاصل کنید که حسگر Proximitor نیز به سری 3300 XL ارتقا یافته باشد. اگرچه سری XL از نظر فیزیکی سازگار است، پروفایل جبران‌سازی دما و پایداری ضریب مقیاس متفاوتی دارد.

سؤالات متداول نگهداری و عیب‌یابی

س: آیا می‌توان از این پروب 1.0 متری به‌عنوان حسگر مستقل استفاده کرد؟

الف: خیر. پروب 1.0 متری برای اتصال به کابل رابط طراحی شده است. حسگر Proximitor برای عملکرد، به امپدانس کل حلقهِ طول مشخص‌شده سیستم (5m یا 9m) نیاز دارد.

س: چه چیزی نشان‌دهنده معیوب بودن اتصال ClickLoc است؟

الف: «جهش» با فرکانس بالا یا ناپایداری ولتاژ فاصله DC معمولاً نشان‌دهنده شل بودن یا آلوده بودن اتصال کواکسیال است. کنتاکت‌ها را با پاک‌کننده الکترونیکی مورد تأیید تمیز کنید و مطمئن شوید کانکتور خشک است.

س: چگونه ولتاژ فاصله DC را برای یک سیستم 3300 XL بررسی کنم؟

الف: برای بیشتر کاربردها، فاصله اسمی در میانه محدوده 1.27 میلی‌متر (50 میل) است که با حدود -10.0 Vdc در ترمینال خروجی Proximitor مطابقت دارد.

س: تأثیر جنس ماده هدف بر کالیبراسیون چیست؟

الف: پروب‌های استاندارد برای فولاد AISI 4140 کالیبره شده‌اند. اگر شفت هدف از آلیاژ متفاوتی ساخته شده باشد، ضریب مقیاس تغییر می‌کند و باید در نرم‌افزار پایش، ضریب اصلاح ماده (MCF) تنظیم شود.
